Описание

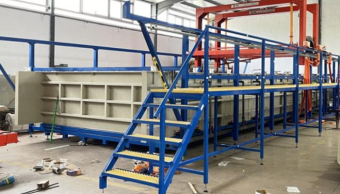

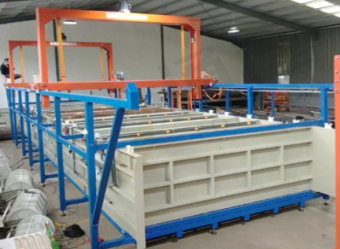

Полностью автоматическая линия для нанесения покрытий, хромирования, модель GF-2000
Назначение:
Оборудование представляет собой полностью автоматическую подвесную установку для декоративного хромирования стальных деталей. Основой системы управления является программируемый логический контроллер (ПЛК).
Технологический процесс гальванического покрытия:
1. Участок загрузки
2. Химическое обезжиривание (2 ванны: 01-02)
3. Двухступенчатая промывка проточной водой (2 ванны: 03-04)
4. Активация (ванна 05)
5. Двухступенчатая промывка проточной водой (2 ванны: 06-07)
6. Нанесение полублестящего никеля (4 ванны: 08-11)
7. Нанесение блестящего никеля (3 ванны: 12-14)
8. Двухступенчатая промывка проточной водой (2 ванны: 15-16)
9. Декоративное хромирование (ванна 17)
10. Двухступенчатая промывка проточной водой (2 ванны: 18-19)
11. Промывка горячей водой (ванна 20)
12. Участок выгрузки
Автоматическая подвесная гальваническая линия:
Часть 1 — Гальванические ванны с вспомогательным оборудованием

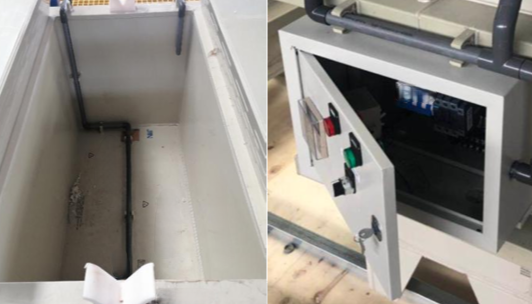

Ванна химического обезжиривания / Ванна горячей промывки
· Количество: 3 шт.
Основные характеристики:
· Внутренний размер: 2000 × 700 × 1250 мм
· Материал и конструкция: Сварная конструкция из листового полипропилена (PP)
· Толщина стенки (для ванны горячей промывки): 15 мм
· Технология сварки швов:
o Внутренние швы: 3 слоя
o Наружные швы: 1 слой

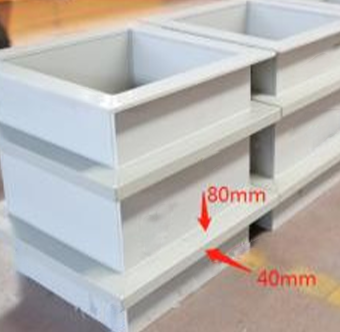

· Усиление конструкции: 3 ребра жесткости из квадратного стального профиля 80 × 40 мм
· Крышка: Из полипропилена толщиной 4 мм
Комплектующие:

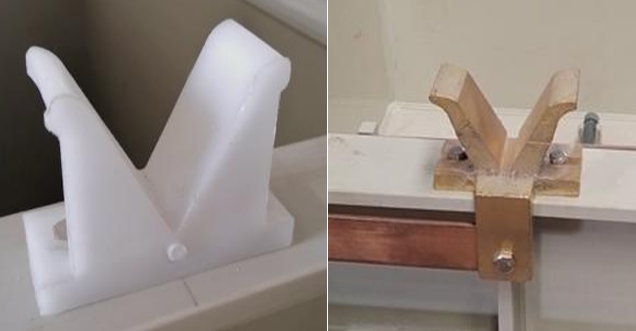

· Опорные кронштейны (V-образные):
o Материал: PP
o Размер: Изготавливается по индивидуальным требованиям
o Количество: 2 шт.
· ТЭНы (нагревательные элементы):
o Мощность: 5 кВт
o Количество: 8 шт.
· Контроллер температуры:
o Габариты: 400 × 300 × 200 мм
o Комплектация: Термопара PT-100, термощуп из нержавеющей стали SS316, датчик температуры, реле

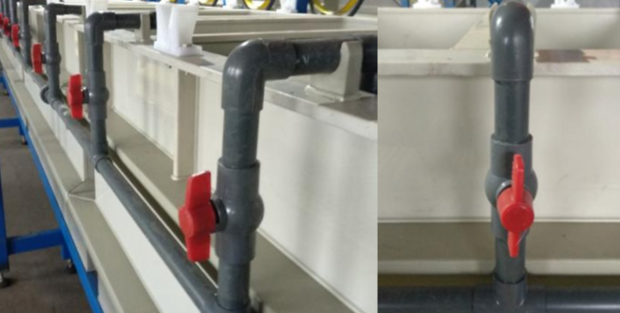

· Система подвода и отвода воды:
o Трубопровод: ПВХ труба диаметром 40 мм
o Арматура: Шаровой кран ПВХ
o Магистральные трубы системы подачи и слива воды
Ванна активации:
· Количество: 1 шт.
· Внутренний размер: 2000 × 700 × 1250 мм
· Материал и конструкция: Сварная конструкция из полипропилена (PP)
o Толщина стенки: 15 мм
o Внутренние швы: 3 слоя
o Наружные швы: 1 слой
· Усиление конструкции: 3 ребра жесткости из стального квадратного профиля 80 × 40 мм
· Крышка: Полипропиленовая, толщиной 4 мм
· V-образные опоры (PP): 2 шт.
· Система подвода и отвода воды:
o Трубопровод: ПВХ труба диаметром 40 мм
o Шаровой кран ПВХ
o Магистральные трубы системы подачи и слива воды
Ванна полублестящего / блестящего никелирования
· Количество: 7 шт.
· Внутренний размер: 2000 × 800 × 1250 мм
· Материал и конструкция: Сварная конструкция из полипропилена (PP) и поливинилхлорида (PVC)
o Толщина стенки: 15 мм PP и 15 мм PVC
o Внутренние швы: 3 слоя
o Наружные швы: 1 слой
· Усиление конструкции: 3 ребра жесткости из стального квадратного профиля 80 × 40 мм
· Крышка: Полипропиленовая, толщиной 4 мм
V-образные токоподводы
· Материал: латунь
· Количество: 2 шт.
Нагревательные элементы (ТЭНы)
· Мощность: 5 кВт
· Количество: 8 шт.
Контроллер температуры
· Габариты: 400 × 300 × 200 мм
· Комплектация:
o Термопара PT-100
o Термощуп из нержавеющей стали SS316
o Датчик температуры
o Реле
Коммуникации
· Пневмолиния
· Система водоснабжения:
o Трубопровод: ПВХ труба диаметром 40 мм
o Запорная арматура: Шаровой кран ПВХ
o Магистральные трубопроводы системы подачи и слива воды
Ванна декоративного хромирования:
· Количество: 1 шт.
· Внутренний размер: 2000 × 800 × 1250 мм
· Материал и конструкция: Сварная конструкция из ПВХ
o Толщина стенки: 15 мм PP и 15 мм ПВХ
o Внутренние швы: 3 слоя
o Наружные швы: 1 слой
· Усиление конструкции: 3 ребра жесткости из стального квадратного профиля 80×40 мм
· Крышка: Полипропиленовая, толщиной 4 мм
Комплектующие:
· V-образные токоподводы (с водяным охлаждением):
o Материал: латунь
o Количество: 2 шт.
· Аноды: Медные листы (красная медь)
· Система термостабилизации:
o Нагревательные ТЭНы: 5 кВт, 8 шт.
o Охлаждающие змеевики: Титановые
· Контроллер температуры:
o Габариты: 400×300×200 мм
o Комплектация: Термопара PT-100, термощуп SS316, датчик температуры, реле
· Инженерные системы:
o Трубопроводы воды: ПВХ диаметром 40 мм
o Запорная арматура: Шаровые краны ПВХ
o Магистральные линии подачи и слива воды

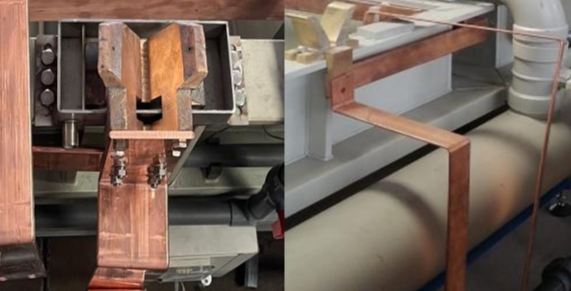

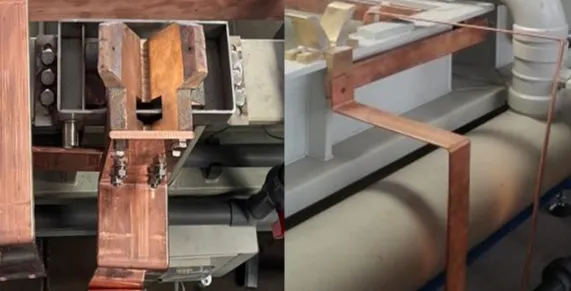

(Держатель для водяного охлаждения “V”, красная медная пластина)
(“L”ПВХ-воздуховод для системы управления температурой)

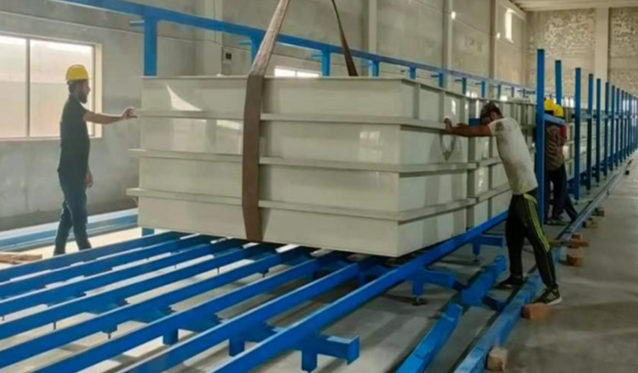

Ванна двойной проточной промывки:
· Количество: 8 шт.
· Внутренний размер: 2000 × 700 × 1250 мм
· Материал и конструкция: Сварная конструкция из полипропилена (PP)
o Толщина стенки: 15 мм
o Внутренние швы: 3 слоя
o Наружные швы: 1 слой
· Усиление конструкции: 3 ребра жесткости из стального квадратного профиля 80×40 мм
· Крышка: Полипропиленовая, толщиной 4 мм
Комплектующие:
· V-образные опоры:
o Материал: PP
o Размер: Индивидуальное изготовление
o Количество: 2 шт.

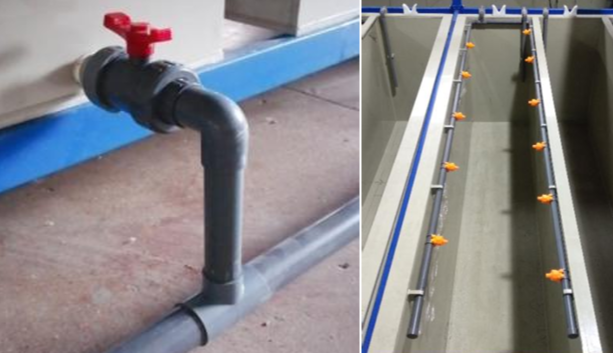

· Система промывки: Устройство перелива и верхнего спрей-орошения
· Трубопроводы:
o Система водоснабжения: ПВХ труба диаметром 40 мм
o Запорная арматура: Шаровые краны ПВХ
o Магистральные линии подачи и слива воды

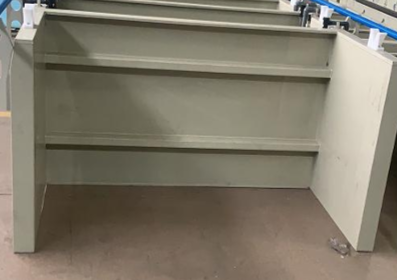

Участок загрузки и выгрузки:
· Количество: 2 шт.
· Внутренний размер: 2000 × 500 × 1250 мм
· Конструкция: Усиление 3 ребрами жесткости и V-образные опоры из полипропилена (PP)
(Зона погрузки и разгрузки)
Часть 2-Внешняя часть оборудования:

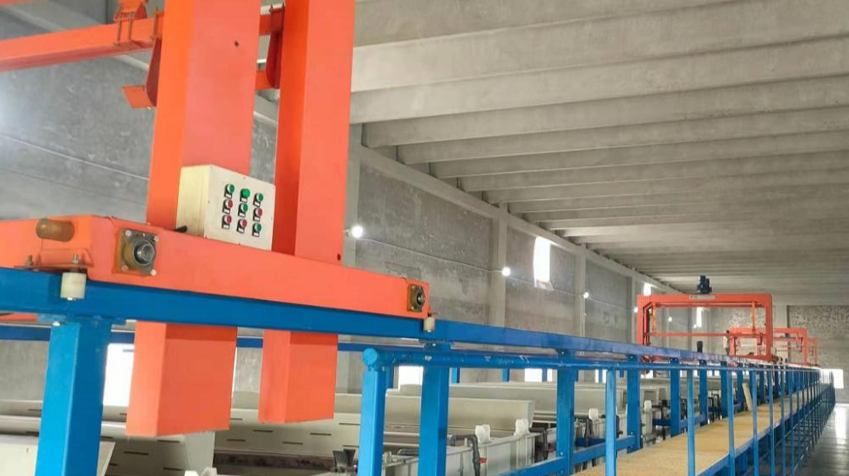

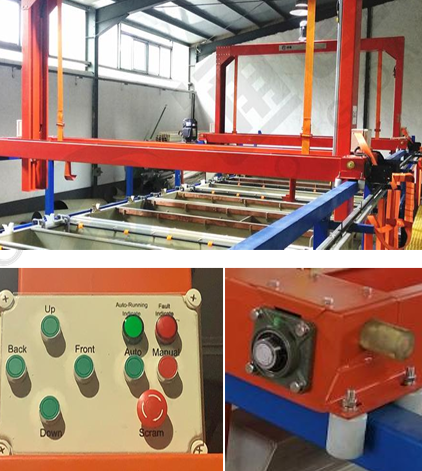

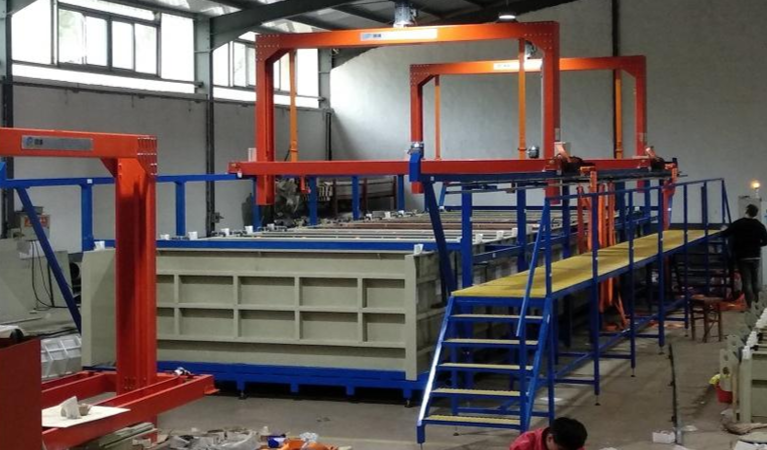

Полностью автоматический мостовой подъемный кран
Количество: 3 шт.
Конструкция крана:
Материал: Квадратная сталь Q235
Покрытие: Пластиковое напыление (порошковая окраска)
Подъемный механизм:
Трос: Нейлоновый фал
Крюк и траверса:
Материал: Квадратная сталь Q235
Покрытие: Пластиковое напыление
Приводная система:
Подъемный двигатель: 1 комплект (380В, 50Гц, 3 фазы)
Двигатель перемещения: 1 комплект (380В, 50Гц, 3 фазы)
Дополнительное оборудование:
Ручной пульт управления: Резервная система управления на случай аварии
Ходовые колеса:
Защитные (противоударные) колеса: 4 шт.
Направляющие колеса: 8 шт.
Приводные колеса: 4 шт.
Система безопасности:
Датчики приближения: 2 комплекта
Система обнаружения: остановка крана при приближении персонала

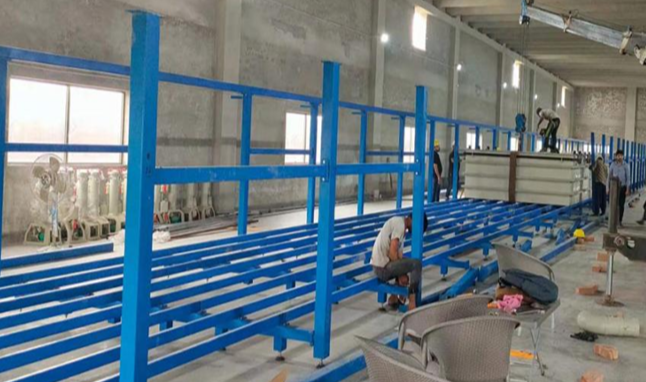

Несущая рама и рельсовый путь:
Рельсовый путь крана:
· Длина: 20150 мм
· Материал: Квадратная сталь Q235
· Покрытие: Пластиковое напыление (порошковая окраска)
Стойка (вертикальная колонна):
· Высота: ~1310 мм
· Материал: Квадратная сталь Q235
· Покрытие: Пластиковое напыление
Нижняя балка (с регулируемыми опорами):
· Длина: ~4300 мм
· Материал: Квадратная сталь Q235
· Покрытие: Пластиковое напыление
Нижний кронштейн (опорная база):
· Длина: ~4000 мм
· Материал: Квадратная сталь Q235
· Покрытие: Пластиковое напыление
Поперечные связи (раскосы):
· Размер: ~2000 мм
· Материал: Квадратная сталь Q235
· Покрытие: Пластиковое напыление
Продольные стойки:
· Размер: ~2000 мм
· Материал: Квадратная сталь Q235
· Покрытие: Пластиковое напыление
Кабельная поддержка:
· Опоры: Нержавеющая сталь, С-образный профиль 40×40×t3 мм
· Кабельная тележка: Подвижная каретка из нержавеющей стали

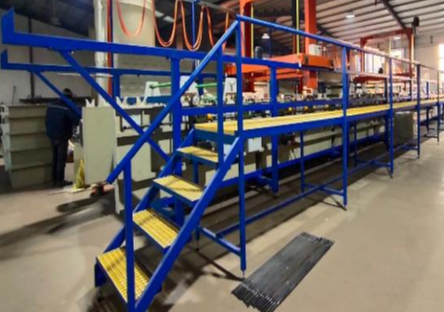

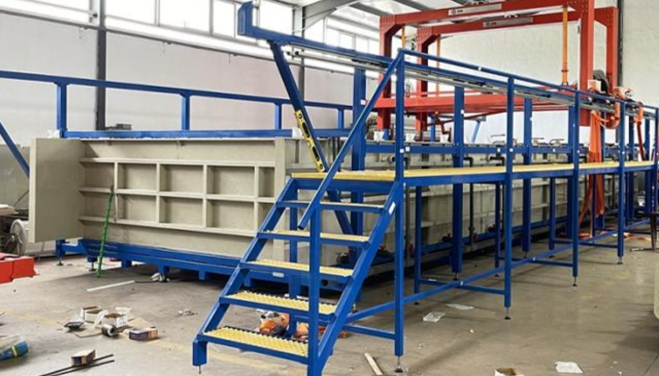

Рабочая площадка (Зона обслуживания)
Основная рама:
· Длина: 21000 мм
· Материал: Квадратная сталь Q235
· Покрытие: Пластиковое напыление
Регулируемые опоры:
· Материал: Нержавеющая сталь марки 316
· Тип регулировки: Винтовой
Лестница и настил:
· Конструкция: Квадратная сталь Q235
· Покрытие: Пластиковое напыление
· Настил: Решетка из стеклопластика (FRP)

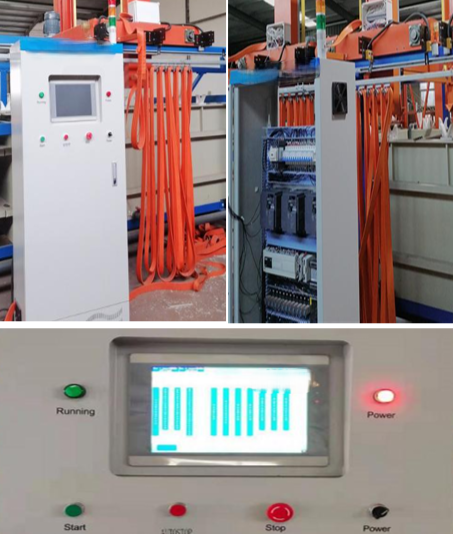

Шкаф электрического управления с ПЛК
· Количество: 1 шт.
Функция: Управление позиционированием мостового крана.
Основные компоненты:
· Программируемый контроллер (ПЛК): SIEMENS
· Частотный преобразователь: SIEMENS
· Человеко-машинный интерфейс (HMI): WEINTEK
· Контакторы: Schneider
· Оптоэлектронные датчики: Omron (Япония)
· Датчики: Omron (Япония)
· Концевые выключатели: Omron (Япония)
· Коммутационная аппаратура: Концевые и бесконтактные выключатели
Кабельная система:
· Гибкий плоский кабель
· Силовые кабели
Функциональные особенности:
· Механическое движение с двухскоростным управлением
· Оснащен сенсорным экраном
· Возможность ручного сброса в любой момент
Вспомогательное оборудование:
· Электрораспределительный щит для вспомогательных механизмов
· Кондиционер для термостатирования шкафа
· Стабилизатор напряжения

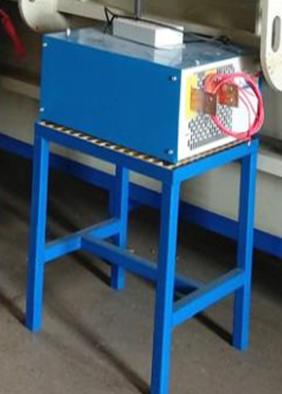

Выпрямители
· Количество: 5 шт.
Выходные параметры:
· 1000 А, 12 В — 1 шт.
· 2000 А, 12 В — 3 шт.
· 4000 А, 18 В — 1 шт.
Входные параметры: 380 В, 50 Гц, 3 фазы
Оснащение:
· Дисплей для отображения напряжения и силы тока
· Система воздушного охлаждения

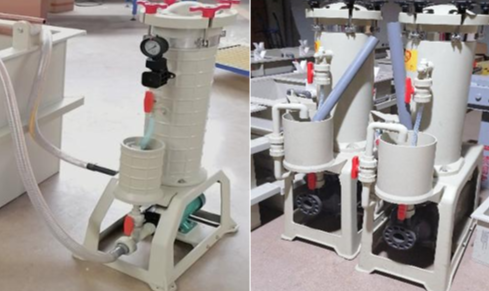

Фильтры
· Количество: 5 шт.
Производительность:
· 20 т/ч — 3 шт.
· 10 т/ч — 2 шт.
Питание: 380 В, 50 Гц, 3 фазы
Назначение: Фильтрация химических растворов

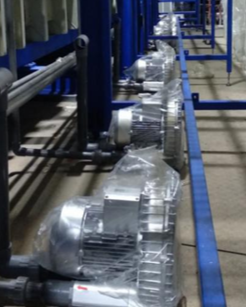

Воздуходувки:
Количество: 2 шт.
Мощность: 1,5 кВт
Назначение: Система пневматической аэрации (барботажа)

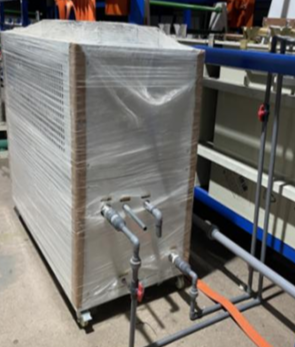

Чиллер (охладитель жидкости)
· Количество: 1 шт.
· Мощность: 10 л.с.
· Тип охлаждения: Косвенный
· Охлаждение конденсатора: Воздушное
· Диаметр патрубков: DN 75 мм
· Габариты: 2600 × 930 × 1700 мм
· Внешний теплообменник: Титановые трубки, 10 м

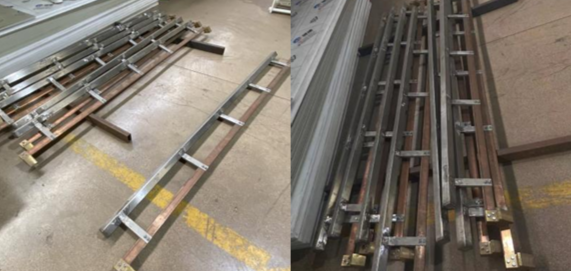

Гальванические шины (токоподводы)
· Количество: 14 шт.
· Исполнение: Изготавливаются по размерам ванн
Материалы:
· Несущая конструкция: Нержавеющая сталь, профиль 60×60 мм
· Токопроводящие элементы:
o Листовая красная медь 100×10 мм
o Латунные шины

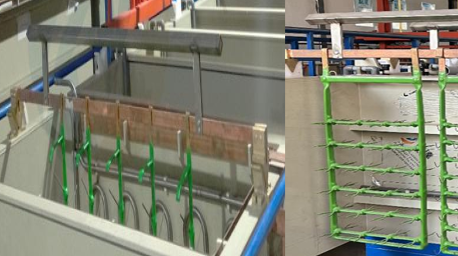

Гальванические подвески (оснастка)
· Количество: n+1 комплектов
· Исполнение: Изготавливаются по размерам изделий
· Материал: Медь + сталь
В стоимость включены пуско-наладочные работы.
