Высокоточный волоконный лазерный станок для резки 1,5 кВт, модель W15

Заказать

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

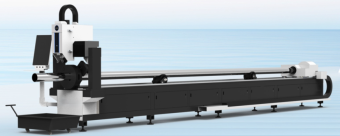

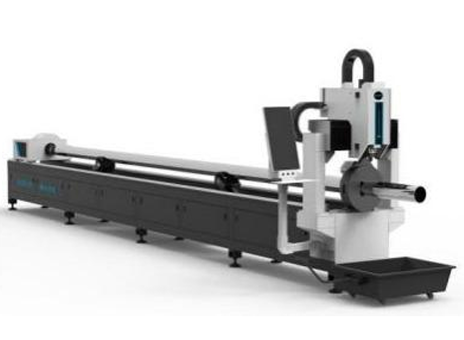

Волоконный лазерный станок для резки труб 1,5 кВт – резка круглых и квадратных профилей длиной до 6,5 м

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Высокоточный волоконный лазерный станок для резки 1,5 кВт, модель W15

Комплектация:

1. Станина и конструкция

Новейшая конструкция

2 патрона (зажимных устройства)

Балка из авиационного алюминия

2. Система управления

Контроллер Raytools

Пропорциональный клапан GOLD MARK

Электрооборудование CHINT

3. Лазерная система

Источник лазера: BWT 1,5 кВт

Режущая головка: BT220 (ручная фокусировка)

Стабилизатор напряжения (AVR)

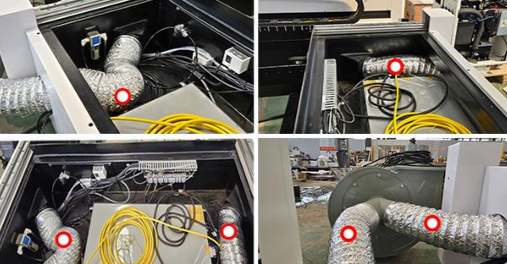

Пылеуловитель

Азотный пропорциональный клапан

Воздушный компрессор

4. Система передачи движения

Направляющие (линейные рельсы): KINGTEK

Зубчатые рейки: PCRCH

5. Приводная система

Серводвигатели: HCFA

Редукторы: Rouist (Германия)

6. Дополнительное оснащение

Водяной чиллер: Hanli

Автоматическая система смазки

Вытяжной вентилятор

Режущие сопла: 10 шт.

Защитные линзы: 10 шт.

Технические параметры:

Параметр	Значение
Длина обрабатываемой трубы (макс.)	6500 мм
Диаметр обрабатываемой трубы (макс.)	120 мм
Грузоподъемность	160 кг
Габаритные размеры (Д × Ш × В)	8660 × 1570 × 2200 мм
Вес станка	1550 кг
Максимальная скорость подачи по оси патрона	100 м/мин
Максимальное ускорение	1,5G
Точность позиционирования	±0,05 мм/м
Точность повторного позиционирования	0,03 мм
Напряжение питания	380 В ± 5%, 60 Гц, 3 фазы
Размер дисплея	21,5 дюйма
Диапазон зажима патрона	Круглая труба: Ø6–Ø120 мм Квадратная труба: до 115×115 мм Прямоугольная труба: длинная сторона ≤115 мм

Источник лазера: BWT (высокое качество в Китае, высокая эффективность).

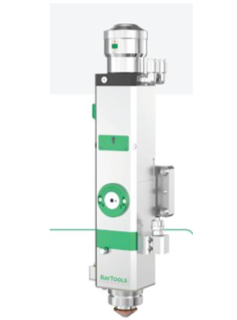

Режущая головка: Raytools BT220. Регулировка фокусного расстояния выполняется с точностью до 0,02 мм.

Охлаждение: Эффективное водяное охлаждение, встроенное в конструкцию.

Степень защиты: IP65 (пылезащищенный).

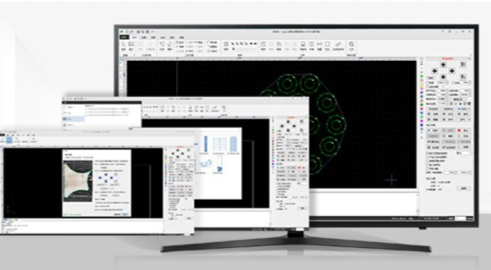

Управление: Ручное. Операционная система Raytools с базовой функцией автоматической вложенности (nesting).

Комплексное решение: «Все в одном» (one stop solution), используется для планирования, мониторинга и контроля производственного процесса. Поддерживает базовую функцию автоматической вложенности.

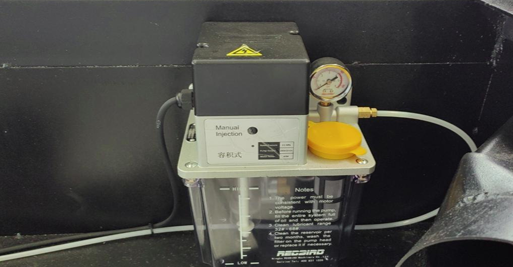

Оси XYZ, автоматическая система смазки и подачи масла, обеспечивающая длительную и безотказную работу ползуна, направляющих и шарико-винтовой пары.

Двухтемпературная система охлаждения.

Отображение текущей температуры воды в реальном времени.

Уникальная конструкция с двумя водяными контурами: один для охлаждения источника лазера, другой для охлаждения режущей головки — эффективно обеспечивает работу станка.

Сигнализация аномальной температуры.

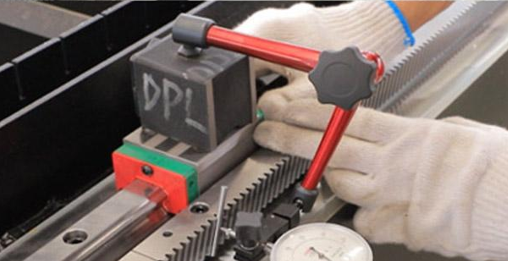

Каждый этап процесса сборки проходит строгий контроль. Направляющие и рейки по осям X, Y и Z соответствуют требованиям к точности сборки, что обеспечивает высокую точность размеров обрабатываемых деталей, гладкую поверхность реза без заусенцев.

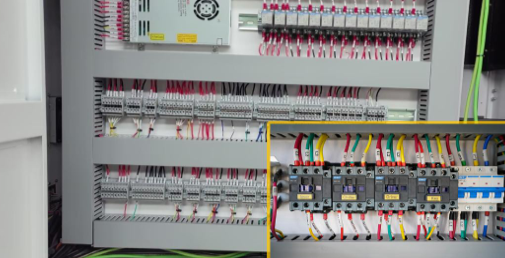

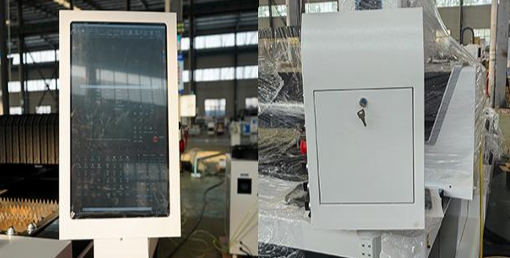

Электрическая схема разработана научно и рационально, компоновка выполнена профессионально, взаимные помехи отсутствуют. Четкая маркировка линий упрощает поиск неисправностей.
