Описание
Технический стандарт
Расстояние между каплями воды (мм) 20 см
Объем капающей воды (Л/ч) 3,2 л/ч
Количество 1
Таблица конечных характеристик продукта

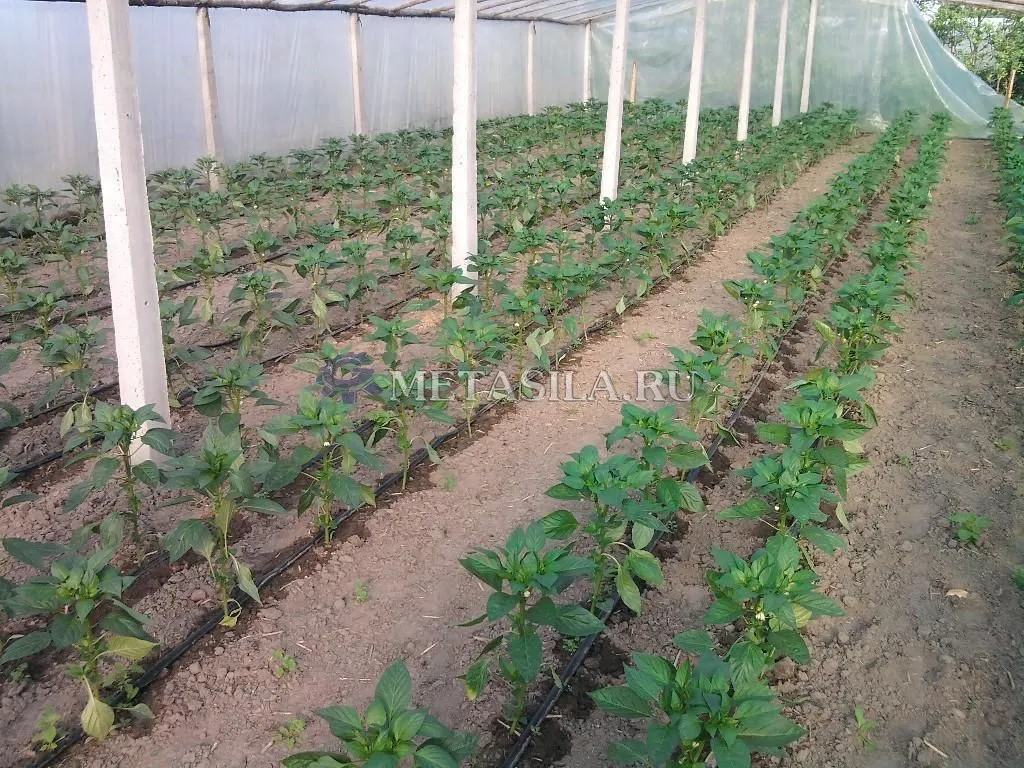

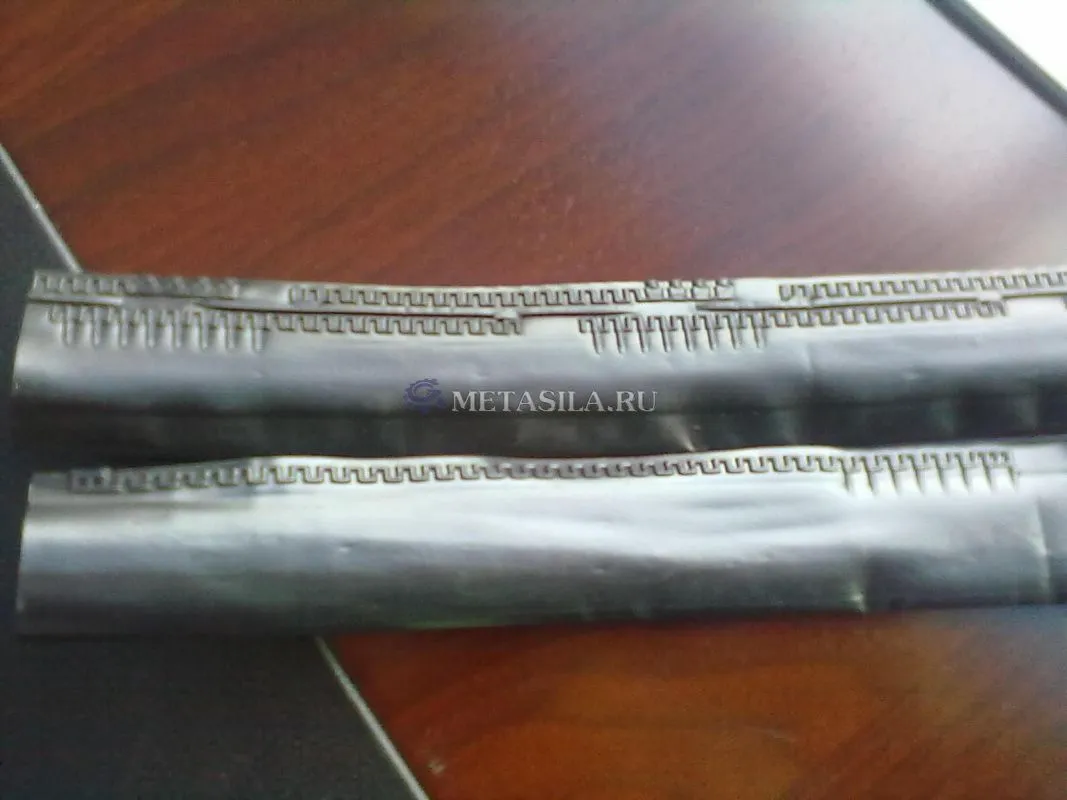

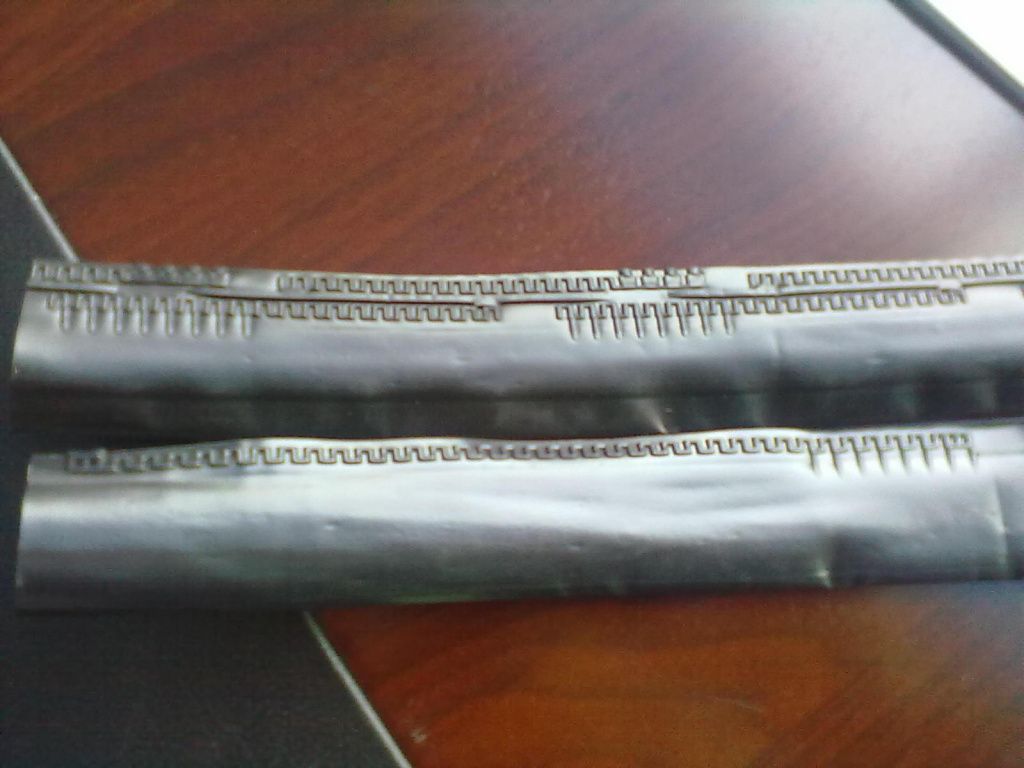

Использование продукта: лента для капельного орошения；
Рекомендуемый материал: HDPE, LDPE, LLDPE низкого давления, черная маточная смесь, поглотитель УФ-излучения
Цвет продукта: черный
Наружный диаметр (мм) 1-16
Толщина (мм) 0.16-0.23 (регулируется)
Объем стекающей воды (Л/Ч) 3,2Л/ч
влажность ≤85% без образования конденсата
температура 0-40℃
условия использования
источник питания 3 фазы 380 В (-10%, +5%) 50 Гц
мощность установки: около 50 кВт
охлаждающая вода: ≤15 ℃ ≥0,3 Мпа ~ 100 л/мин
общая длина: 13 *1.5*2.8 м
Используемая смола: полиэтилен
Производительность экструзии：
Производительность экструзии может изменяться в зависимости от обрабатываемого материала и условий эксплуатации.
Скорость производственной линии: 0-100 м/мин
Центральная высота экструдера: 1000 мм
Направление работы: справа налево

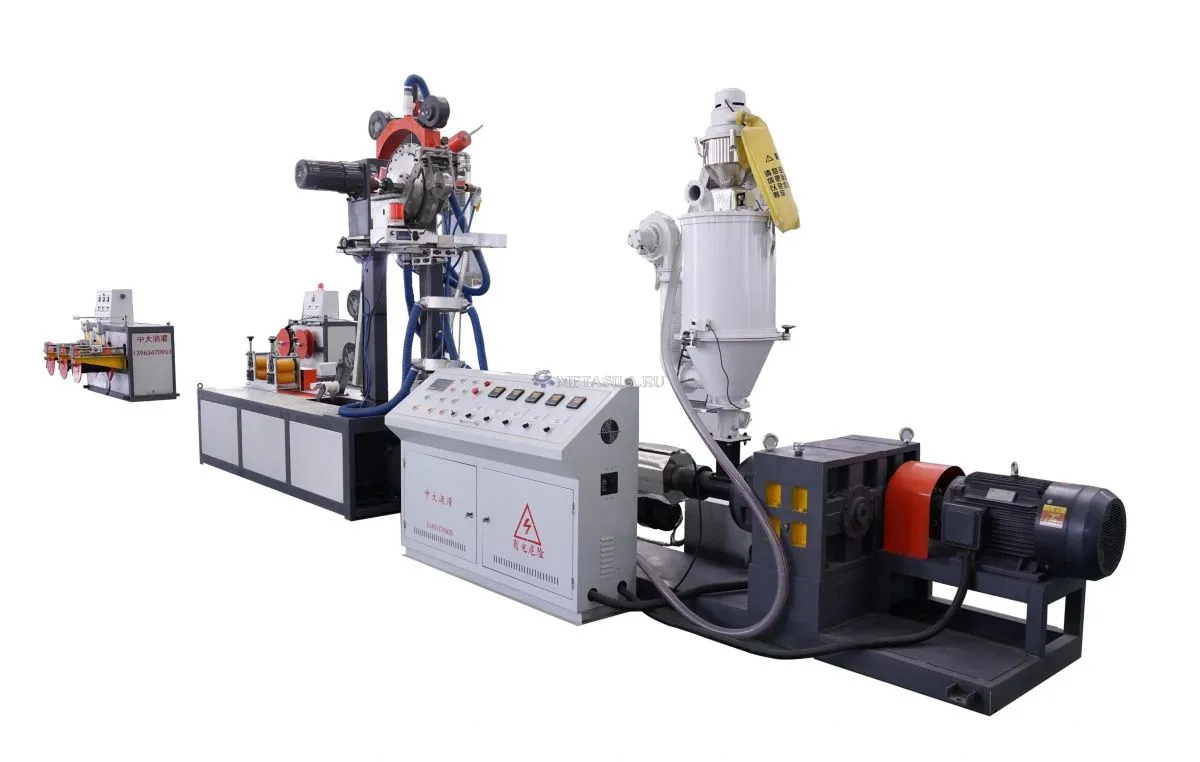

Компонент производственной линии
Автоматическая система подачи и сушки материала 1 комплект
одношнековых экструдера 1 комплект
Штамповочная головка 1 комплект
Формовочный трактор 1 комплект
Моталка 1 комплект
Электрический шкаф 1 комплект
Автоматическая система подачи и сушки материала.
Способ подачи материала с автоматической вакуумной абсорбцией
Способ сушки с автоматическим управлением нагревом горячим ветром
Объем 50 кг
Мощность двигателя воздуходувки 1,1 кВт
Мощность нагревателя 3,9 кВт
Температура нагрева 65-80 ℃
одношнековый экструдер
2） винтовой болт
диаметр 65 мм
Соотношение L/D 33:1
Мощность двигателя 22 кВт
Материал 38CrMoAlA, сплав
Обработка поверхности азотирование, полировка
3)ствол
материал 38CrMoAlA, сплав
обработка внутренней поверхности азотирование, трение
зона контроля нагрева 3 зоны
способ нагрева медное внутреннее и стальное наружное нагревательное кольцо
мощность нагрева 18 кВт (220 В)
система охлаждения, охлаждаемая вентилятором на корпусе
мощность вентилятора охлаждения 0,06кВт×3
4) коробка понижения скорости (с системой охлаждения масла)
Тип передачи диагональная передача
Материал зубчатого колеса 20CrMnTi
Термообработка поверхности зубчатого колеса закалка поверхности зубчатого колеса
Материал ролика 40Cr
Система смазки система смазки под давлением
5) приводной двигатель
Метод преобразования частоты переменного тока с использованием марки ABB
Мощность привода 22 кВт
Метод регулирования частоты
штамповочная головка
метод спирального типа, гарантирующий однородность капельной ленты
Материал пресс-формы 40Cr
Размер формы 63*1,8 мм
Методы нагрева формы нагрев стали
зона управления нагревом 2 шт.
общая мощность нагрева 7 кВт

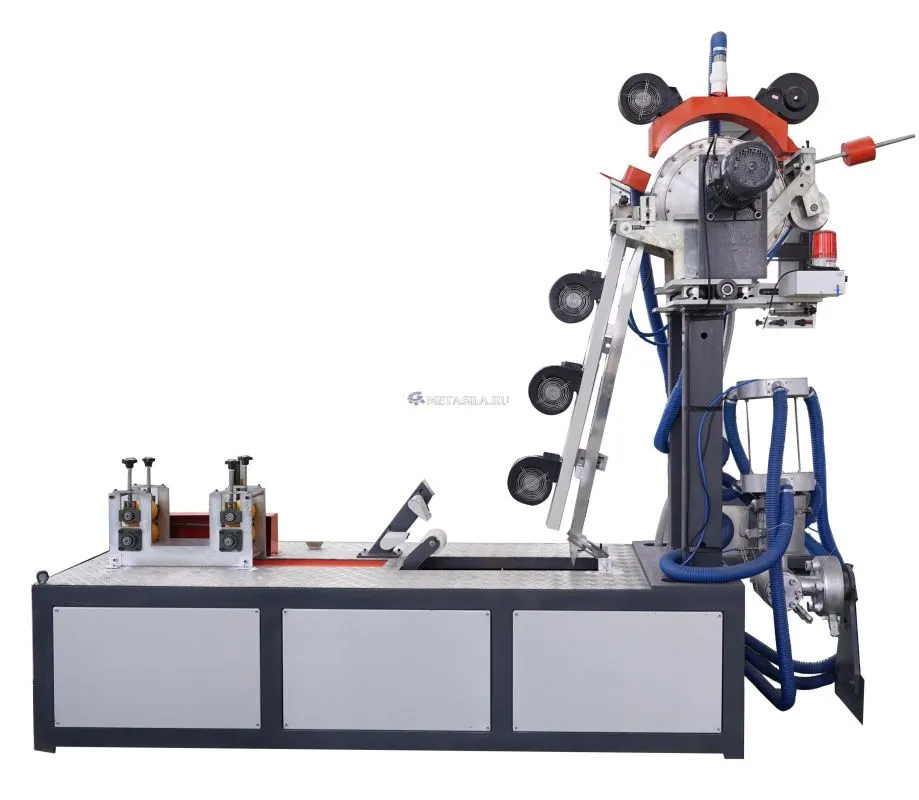

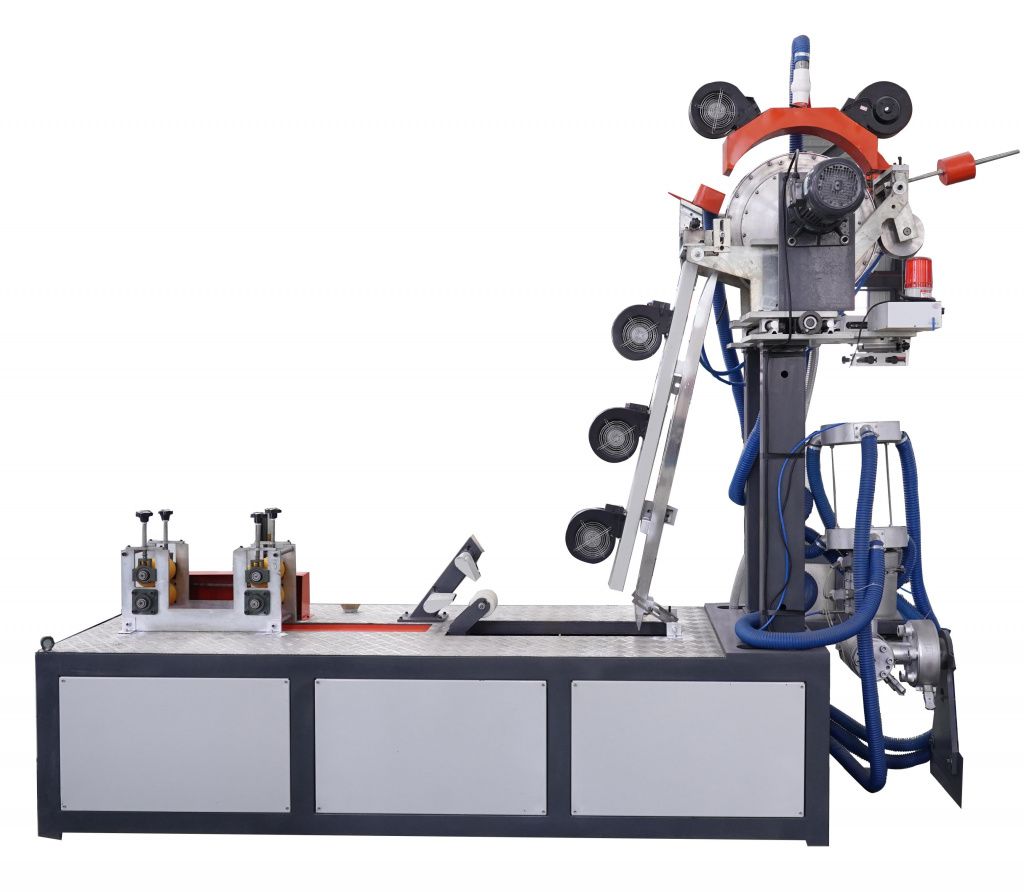

формовочный трактор
Способ формования термосваривание вакуумное формование
Скорость формования 0-100 м/мин (две линии)
Приводной двигатель
метод преобразования частоты переменного тока
мощность 0,75кВт
скорость вращения 50 Гц 1500 об/мин
Способ перемещения два ролика
Способ зажима пружинный зажим
Скорость трактора 0-100 м/мин (две линии)
Система контроля ширины (устройство контроля ширины)
Автоматически контролируйте диаметр ленты
Автоматическая выдувка, нет необходимости использовать воздушный насос
Система охлаждения
Охлаждение пресс-формы: двойное воздушное кольцо
Охлаждение формовочного круга: вода
Резервуар для воды:1.5*0.6*0.6 m
Устройство для резки ножом
Легко регулировать положение ножа влево и вправо
Формовочное колесо
Материал: Нержавеющая сталь
Объем капающей воды (Л/Ч): (Л/Ч)
Расстояние между каплями воды (мм): см

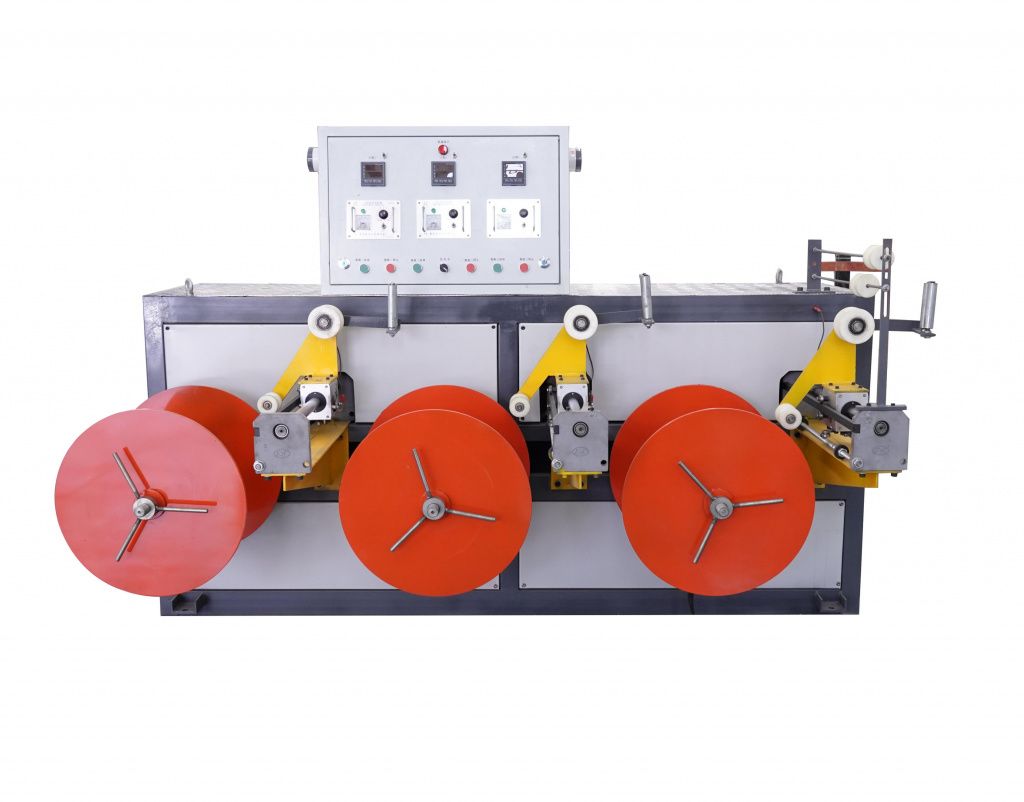

Намоточная машин (с 3 станциями)
Полуавтоматическое управление типом намотки
Автоматический способ намотки
Ручной способ смены рулона
Длина прокатки ≤2000 м
Электрические детали
Инвертор: ABB
Запасные части Omron

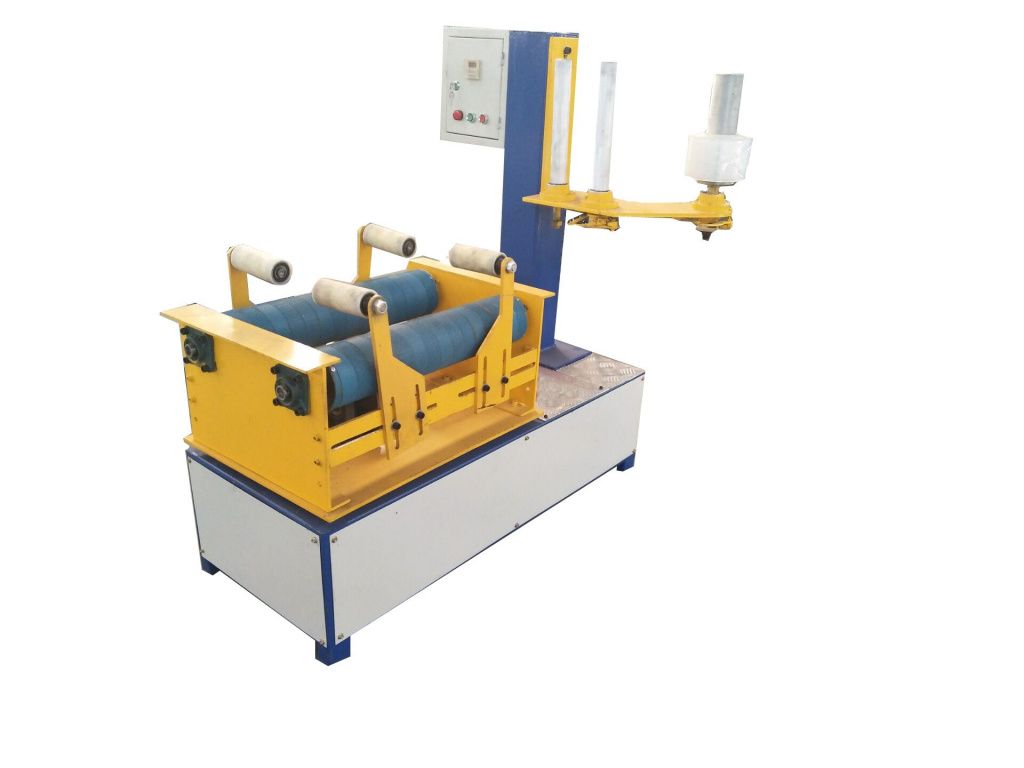

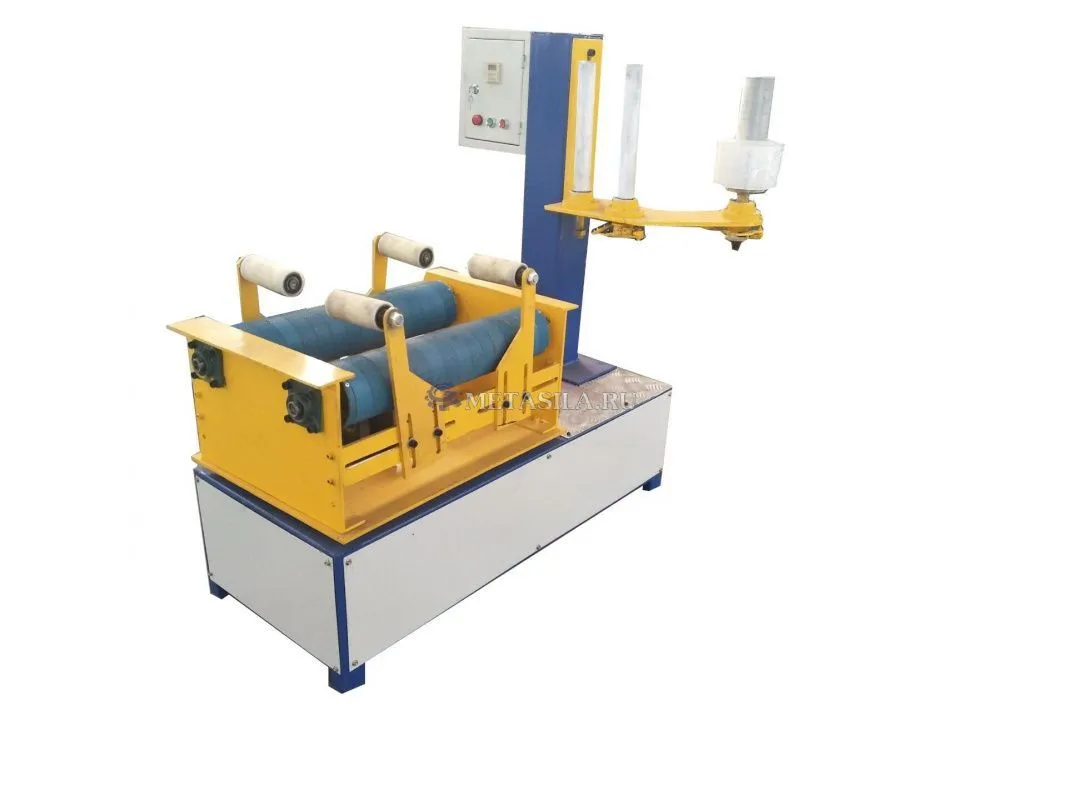

МАШИНА ДЛЯ УПАКОВКИ ЛЕНТЫ
Подходит для упаковки лент для капельного орошения лабиринтного типа и плоского типа.
С функцией временной задержки, буферизации и замедления, без потери пленки.
автоматическое управление и автоматическое завершение функции настройки.
Технические параметры
Диапазон упаковки Φ200-500мм
(высота): 200-500 мм
Мощность двигателя (кВт) 0,37 кВт Вес подшипника (кг) 50 кг
Напряжение 380 В Размер (Д * Ш * В) 1300*800*1300
В стоимость включены пуско-наладочные работы
