Описание
Оборудование для наполнения стекла огнеупорной жидкостью, включая смесительный аппарат, модель VC-10
Комплектация:
Поворотный стол – 2
Смесительная система (с перистальтическим насосом) - 1
Описание:
1. Вся линия использует централизованное управление на базе ПЛК. Сопряженная скорость работы каждого участка имеет хорошую согласованность, работа плавная, точная и синхронная. Может производить огнестойкие композитные огнезащитные стекла и теплоизоляционные композитные огнезащитные стекла и т.д.
2. Вся линия изготовлена из стандартной стали методом сварки, поверхность окрашена.
3. Главный привод использует цепную передачу с частотным регулированием, скорость отображается на цифровом дисплее.
Составные части:
1. Поворотный (наклонный) стол
2. Смесительная система (с перистальтическим насосом)

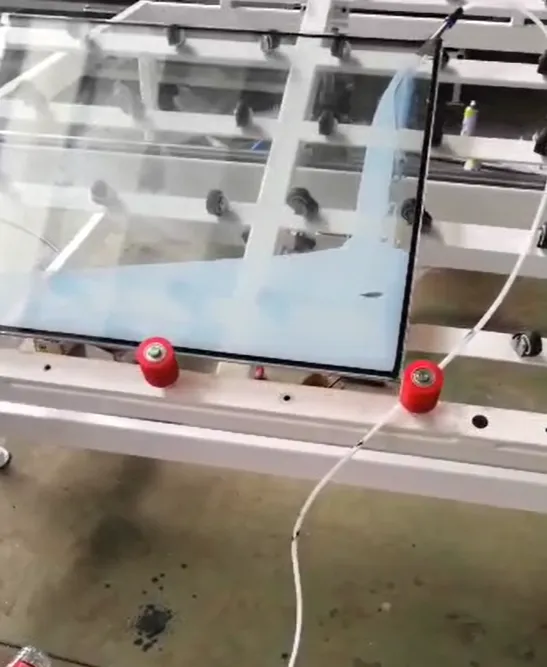

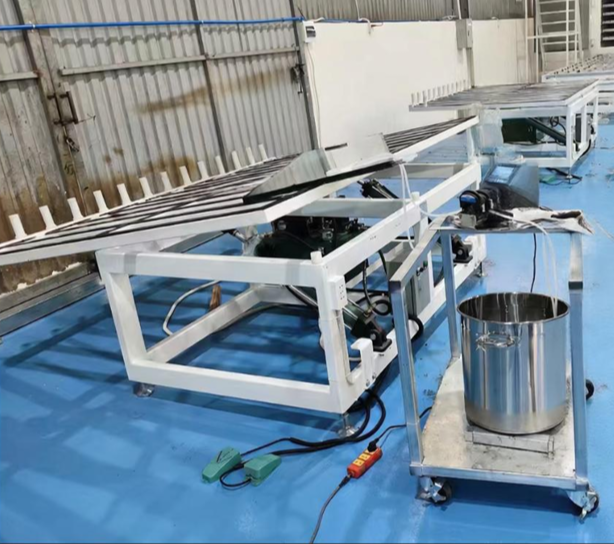

Поворотный стол
1. Данный станок имеет горизонтальную рамную конструкцию и состоит в основном из рамы, поворотной платформы, позиционирующих упоров, гидравлической системы и системы электрического управления.
2. Рама изготовлена методом сварки из стандартной стали, поверхность окрашена.
3. Рабочая поверхность плотно усеяна универсальными роликами для облегчения скольжения стекла.
4. Данный поворотный стол является специальным столом для огнезащитного стекла: для облегчения заливки и предотвращения образования пузырей при заливке огнезащитного раствора, угол наклона стола сначала большой, затем становится меньше, после чего стекло медленно выравнивается и герметизируется. (Ножная педаль управляет подъемом или опусканием гидравлической системы, то есть углом наклона поворотного стола).
Технические параметры:
Габаритные размеры - 2400×1600×900 мм
Угол наклона - 0-60 °
Гидроцилиндр – 2 шт.
Мощность - 2.2 кВт
Макс. размер стекла - 2000×4000 мм
Мин. размер стекла - 400×600 мм
Макс. вес при наклоне – 400 кг

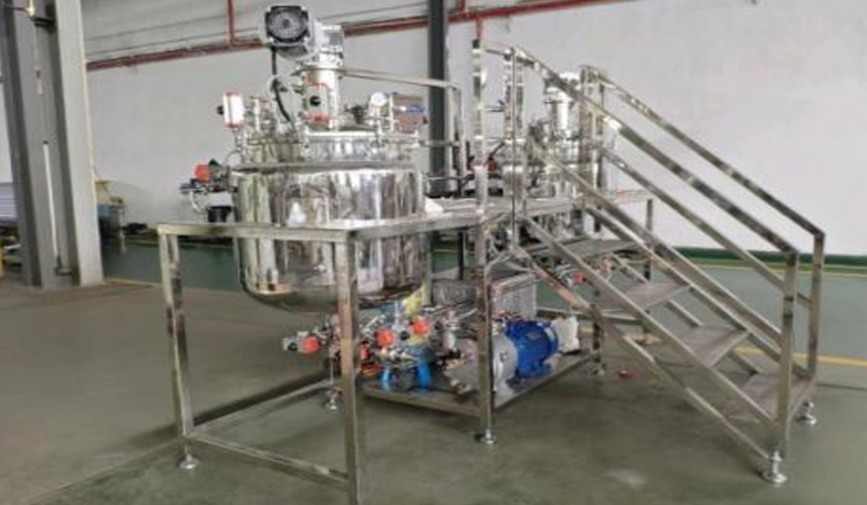

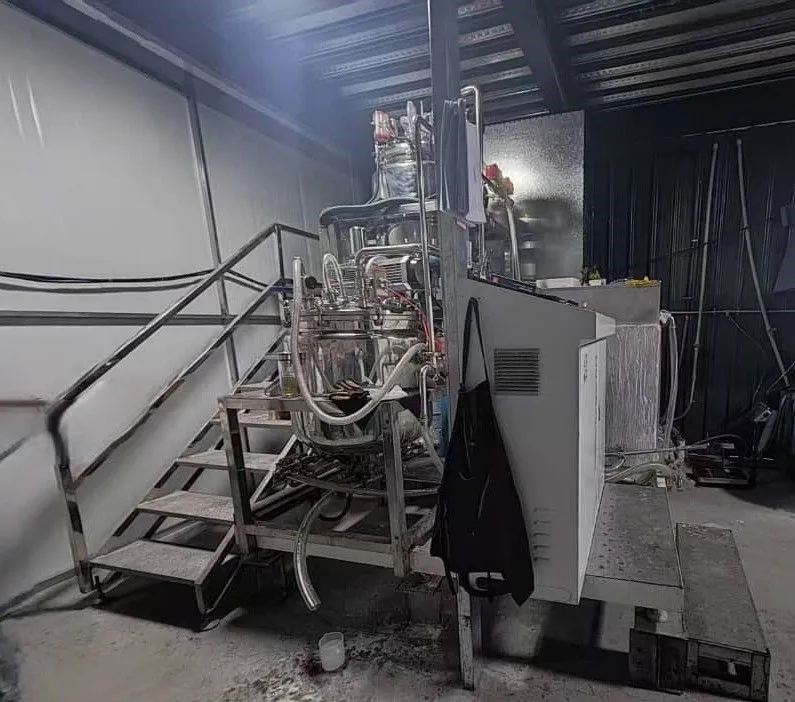

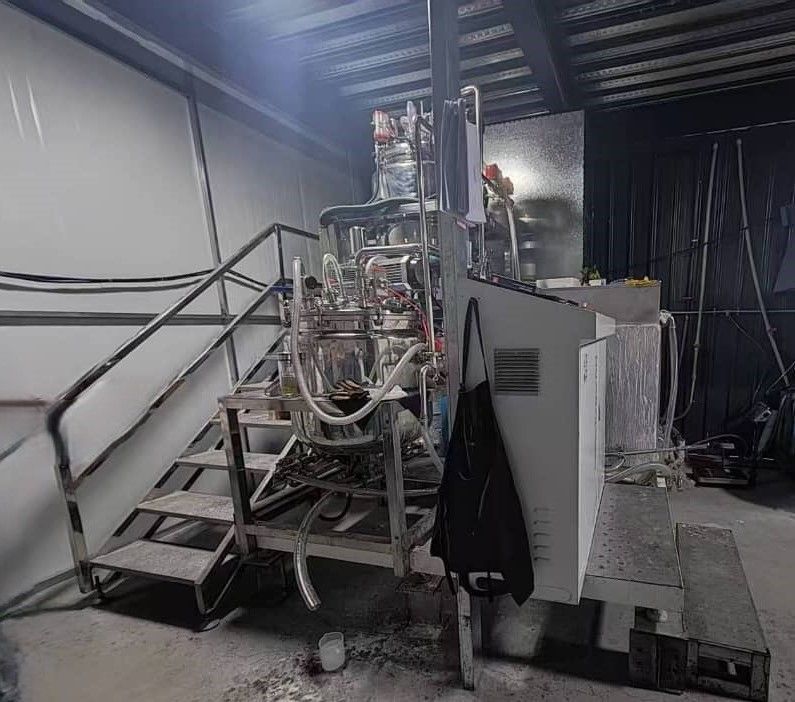

Смесительная система (с перистальтическим насосом)
1. Система перемешивания позволяет свободно задавать температуру и время в соответствии с характеристиками различных огнезащитных жидкостей.
2. Включить чиллер для предварительного производства определенного количества холодной воды.
3. Поместить взвешенную огнезащитную жидкость (условно называемую Компонент А) в бак, включить вакуумный насос, и жидкость по трубопроводу будет засасываться в резервуар.
4. Установка температуры.
5. Запустить систему перемешивания и постепенно загрузить взвешенный KOH в резервуар (KOH вступает в реакцию с Компонентом А, выделяя тепло). При превышении температуры открыть клапан холодной воды для охлаждения. Если температура слишком низкая, открыть клапан горячей воды для подачи горячей воды.
6. Запустить вакуумный насос для достижения определенного уровня вакуума и залить определенное количество огнезащитной жидкости в стекло.
7. В зависимости от размера и спецификации стекла, осуществляется автоматическая дозировка для повышения эффективности.
|
№ п/п |
Наименование проекта |
Техническое описание |
Примечания |
|
1 |
Конструктивная форма |
Вертикальная |
В нижней части рамы установлены регулируемые опоры |
|
2 |
Скорость вращения, об/мин |
100-120 л/мин |
|
|
3 |
Вакуум (степень разрежения) |
≤0,095 МПа |
|
|
4 |
Лопасть мешалки |
Якорного типа с лопастями |
|
|
5 |
Общая мощность, кВт |
32,5 кВт |
|
|
6 |
Электропитание |
Переменный ток: 380 В, 50 Гц |
|
№ п/п |
Наименование проекта |
Техническое описание |
Примечания |
|
1 |
Расчетный объем |
100 л |
2 шт. |
|
2 |
Рубашка (кожух) |
Оборудована патрубками входа/выхода воды |
|
|
3 |
Расчетная температура (°C) и давление |
0-55°C / Атмосферное давление |
Обработка на удержание давления |
|
4 |
Основной материал |
Нержавеющая сталь AISI 304 |
Внутренняя поверхность зеркальная обработка |
|
5 |
Толщина стенки резервуара (мм) |
Внутренний цилиндр 6=4 мм, внешний слой 3 мм |
|
|
6 |
Количество резервуаров |
2 шт. |
Расположены по верхней/нижней структуре |
|
7 |
Входной/выходной патрубок |
Наружная трубная резьба |
Быстросъемная конструкция |
|
8 |
Разгрузочный клапан |
Используется пневматический регулирующий клапан |
Основанные материалы оборудования:
1. Крышка резервуара - Нержавеющая сталь SUS304
2. Корпус резервуара - Нержавеющая сталь SUS304
3. Кронштейн (опора - Нержавеющая сталь SUS304
4. Вал мешалки - Нержавеющая сталь SUS304 (обработка на шлифовальном станке)
Примечания:
Водяной бак (бассейн) - Бак горячей воды 300 л, с входным и выходным патрубком
Стальной донный клапан - Укомплектован высококачественным донным клапаном резервуара
Вакуумметр (манометр) - SMC
Теплообменник (гор. вода) в резервуаре - Отдельное трубопроводное управление переключением (контуром)
Загрузочный патрубок (для сыпучих материалов) на корпусе резервуара - быстроразъемный герметичный смотровой загрузочный люк.
В стоимость включены пуско-наладочные работы.
