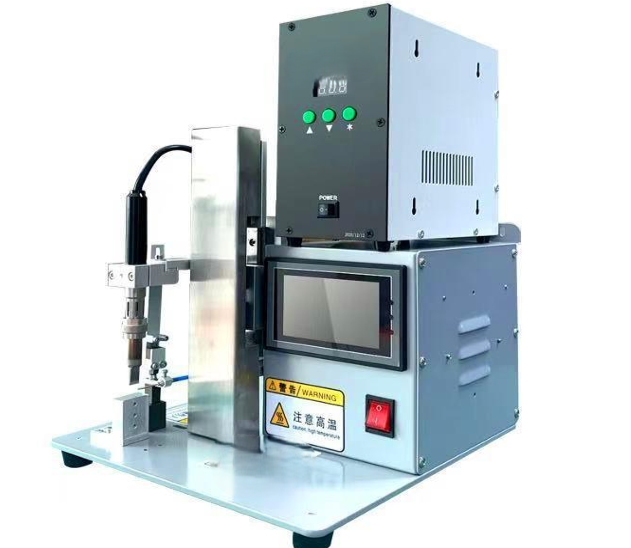

Автоматическая паяльная машина для плат, робот (модель YT-300)

Автоматическая паяльная машина для плат, робот (модель YT-300)

Описание:

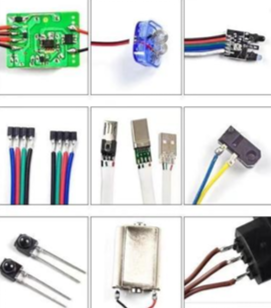

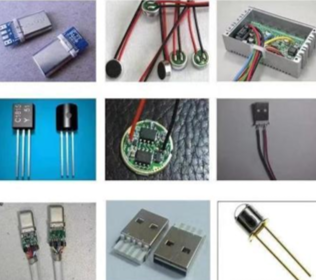

Паяльная машина широко используется для:

Соединения проводов (кабельные жгуты, дата-кабели, разъемы USB, microUSB, miniUSB, Apple Lightning, Type-C, HDMI)

Пайки моторных проводов, печатных плат (PCB), LED-подсветки (ленты, панели)

Монтажа электронных компонентов, переключателей, переменных резисторов

Работы с электронными сигаретами, диодными мостами, герметичными разъемами

Простота настройки и установки делает оборудование идеальным для любых задач!

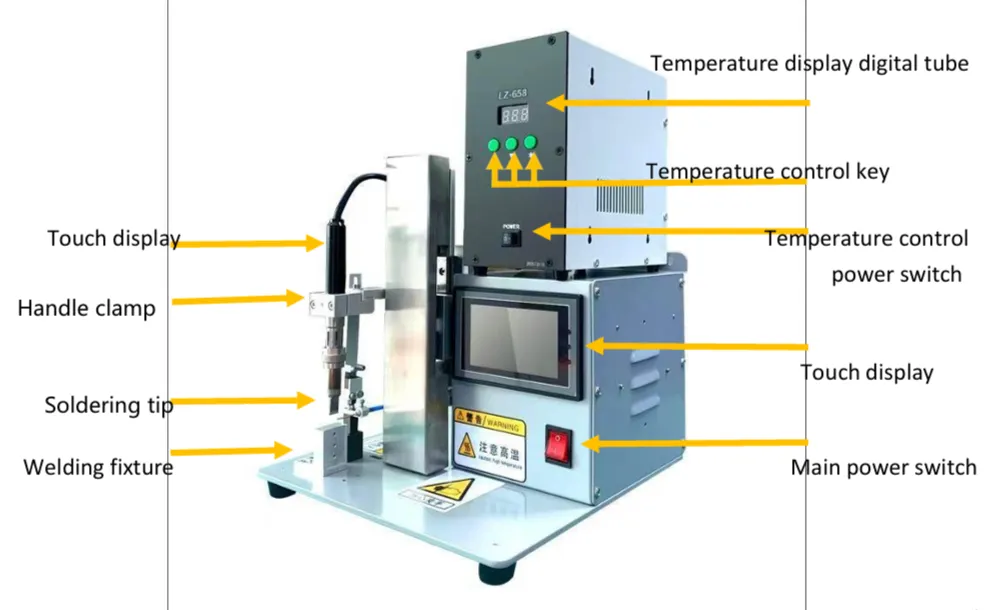

 Интеллектуальное управление:

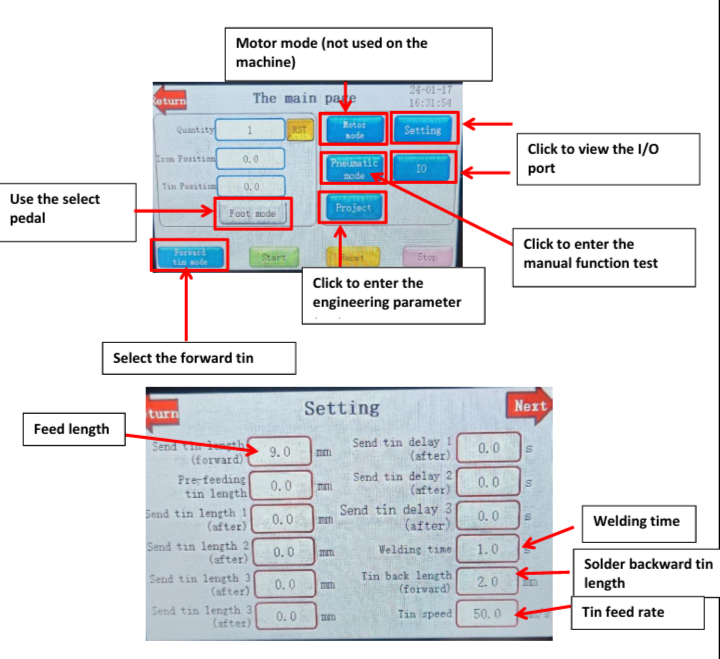

4.3-дюймовый сенсорный экран PLC с быстрым откликом и защитой от помех

Поддержка регулярных обновлений системы

Гибкость конфигурации

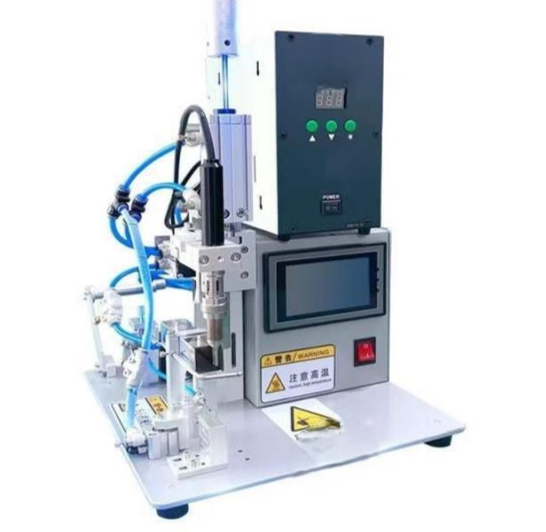

Доступны электрическая и пневматическая версии

Возможность переключения между режимами прямо во время работы

Функция смены паяльных головок под разные задачи

 Защита от ошибок:

Сброс настроек до заводских при случайном изменении параметров

Технические параметры:

Питание: Однофазный переменный ток AC220V

Рабочее напряжение: 210V-240V, 50/60 Гц *(Доступна кастомизация под 110V-24V по запросу)*

Рабочее давление воздуха: 0.2-0.6 Мпа (Требуется чистый осушенный воздух)

Рабочие условия: Температурный диапазон: от -10°C до +60°C

Требования: отсутствие сквозняков и пыли

Габариты основания (Д×Ш×В): 410 мм × 350 мм × 500 мм

Вес: Около 20 кг



Ключевые рекомендации по пайке:

Позиционирование припоя и соединения:

Припой и место пайки должны быть выровнены по прямой линии.

Жало паяльника должно равномерно прижиматься к центру соединения для оптимального результата.

 Контроль давления и высоты:

Не допускайте избыточного давления на изделие — это может повредить его структуру.

 Идеальный эффект достигается, когда:

Температура пайки корректна: место соединения гладкое, округлое и блестящее.

Появление черных пятен указывает на слишком высокую температуру, вызывающую окисление олова. В этом случае уменьшите нагрев.

Мутная или неровная поверхность свидетельствует о недостаточной температуре — увеличьте нагрев или отрегулируйте параметры.

 Оптимальный результат:

Правильно подобранная температура обеспечивает:

Прочное соединение без деформации детали.

Эстетичный шов (ровный, без наплывов и потемнений).

 Практический совет:

Перед работой с изделием проведите тестовую пайку на образце, чтобы точно настроить температуру и силу давления.

 Ключевые моменты установки:

Точное позиционирование критически важно. Если оборудование не установлено в заданное положение, это приведет к:

 - Неправильным показаниям температуры

- Перегреву и сгоранию нагревательного элемента

 - Повреждению датчика температуры

 Рекомендации:

Строго следуйте инструкции по монтажу.

Проверяйте ровность и фиксацию всех компонентов перед запуском.

При первых признаках некорректной работы (например, перегрев) немедленно отключите питание и проверьте установку.

Ежедневное обслуживание:

Удаление отходов

Очищайте остатки материалов после работы, чтобы избежать засорения и сбоев в работе оборудования.

Регулярная уборка

После каждой смены:

Очистите рабочую зону от пыли и грязи.

Протрите поверхность паяльного стола, направляющие оси и другие элементы.

Смазка механизмов

Раз в неделю наносите масло на подвижные части для плавного хода.

Проверка креплений

Убедитесь, что все детали машины надежно зафиксированы.

Уход за оснасткой

Каждые 4 часа очищайте фиксаторы и держатели.

Обслуживание паяльного жала

Проверяйте каждые 2 часа на износ.

Срок службы: ~20 000–35 000 паек.

Признаки износа:

Окисление (из-за некачественного припоя)

Прогорание или деформация

Решение: Немедленная замена жала или припоя.

Инструкция по устранению неисправностей:

1. Тревога при запуске устройства — сигнал "Положительный предельный датчик"

Симптомы:

Устройство подает сигнал тревоги, указывая, что оно вернулось в исходное положение.

Решение:

Убедитесь, что вентиляция работает корректно.

Нажмите и удерживайте кнопку сброса в течение 3 секунд, чтобы вернуть устройство в исходную точку.

2. Запуск работы с ножной педалью

Автоматический режим:

После включения устройство начинает возвратно-поступательное движение.

Переключение режимов:

Для перехода в ножной режим (ручное управление) переключите тумблер в положение "Нормальный/ножной режим".

Автоматический режим рекомендуется использовать только после достаточного освоения оборудования.

3. Устройство не реагирует на запуск

Проверка:

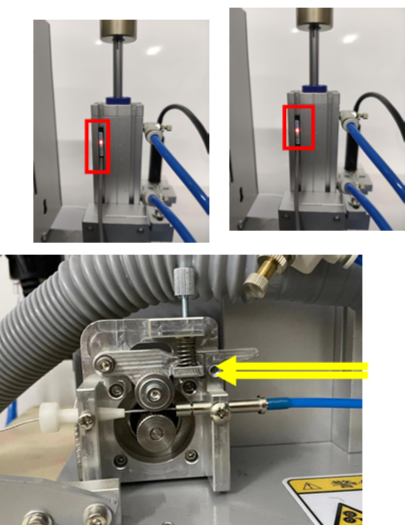

Убедитесь, что датчик исходного положения активирован (индикатор должен гореть).

Если индикатор не горит:

Проверьте подачу воздуха (датчик должен загореться при наличии давления).

См. схему ниже для визуальной проверки расположения датчика.

Неисправность подачи припоя:

Обрыв или деформация припоя

Причина:

Слишком сильное давление пружины подачи припоя.

Решение:

Ослабьте регулировочный винт подачи припоя, чтобы уменьшить давление пружины и предотвратить деформацию припоя.

Замените пружину на менее жёсткую (с меньшим усилием).

Рекомендуемое давление:

Для припоя диаметром 0.8–2.0 мм используйте стандартную пружину.

Для припоя тоньше 0.8 мм заранее уточните требования.

Проскальзывание припоя:

Причина:

Несоответствие размеров наконечника или недостаточное давление пружины.

Решение:

Используйте подходящий наконечник для гладкой подачи припоя.

Отрегулируйте давление пружины подачи припоя.

Совет:

Регулярно проверяйте состояние пружины и наконечника.

При частых проблемах замените изношенные компоненты.
