Описание

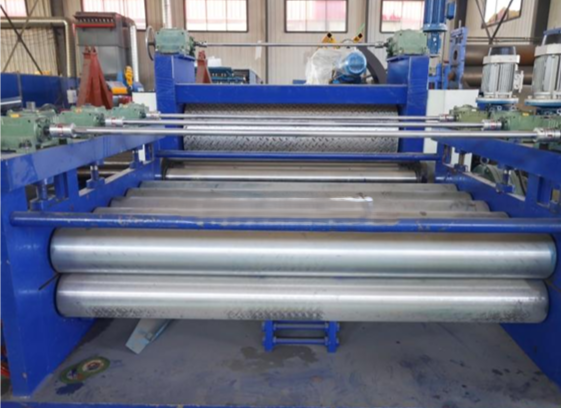

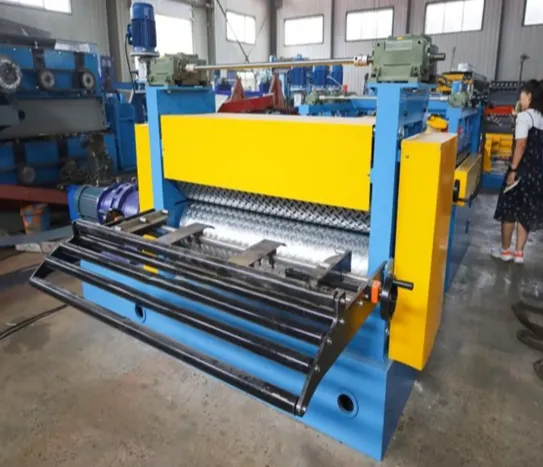

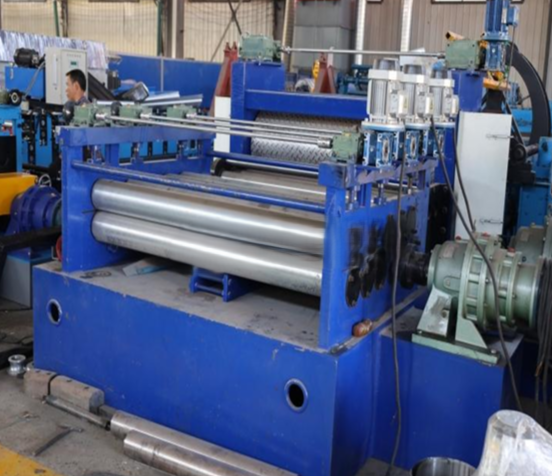

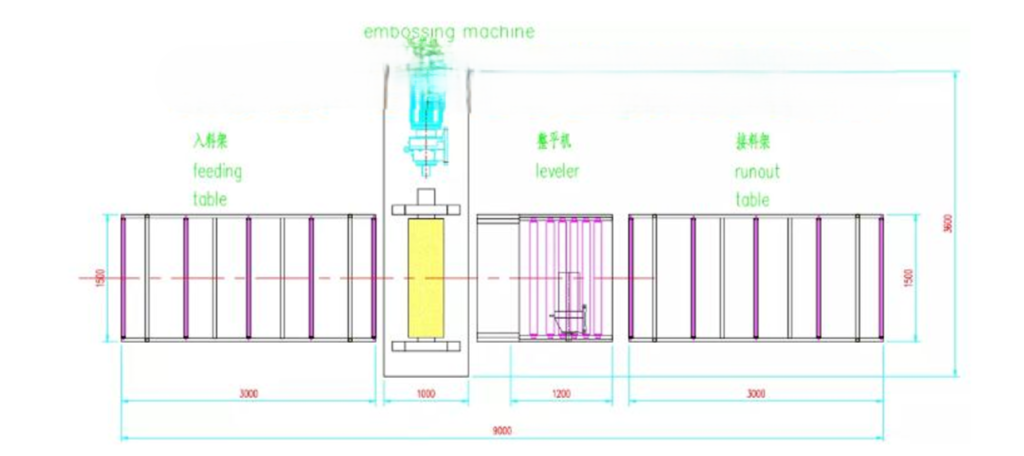

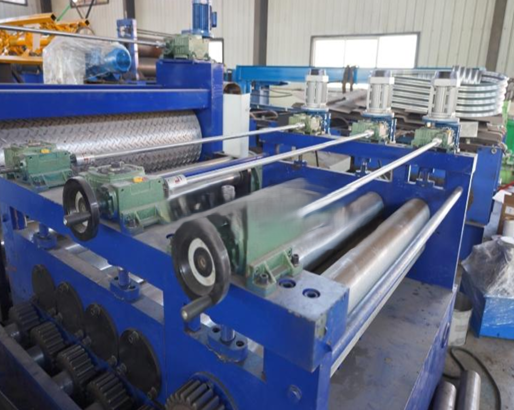

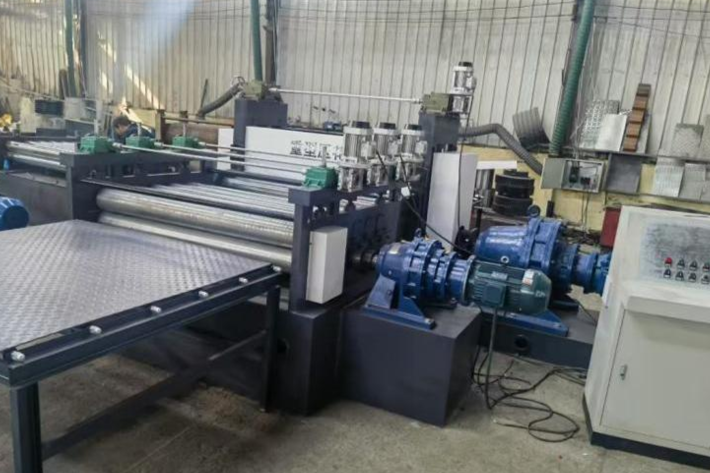

Станок для тиснения на металлических листах, модель 1220
Оборудование предназначено для тиснения материалов шириной до 1220 мм и толщиной до 3 мм (металлические листы). Устройство для правки обеспечивает равномерную подачу без деформаций, а электрошкаф управления позволяет настраивать параметры процесса.
Комплектация:
|
№ |
Наименование |
Количество (комплект) |
|
1 |
Машина для тиснения |
1 |
|
2 |
Устройство для правки |
1 |
|
3 |
Трансмиссионная система |
1 |
|
4 |
Электрошкаф управления |
1 |
|
5 |
Выходной стол |
1 |
Характеристики:
Сырье - Алюминий
Толщина материала - 1-3 мм
Ширина подачи / ширина рулона - 1220 мм
Толщина плиты тиснения -100 мм, материал: сталь 45#, ЧПУ-обработка
Скорость формования - 8-10 м/мин
Мощность двигателя тиснения - 11 кВт с редуктором 128#
Диаметр вала тиснения - 350 мм
Двигатель подъема/опускания вала - 2.2 кВт с редуктором 100#
Конструкция вала тиснения – Цельнокованая
Материал вала тиснения - 42CrMo, гальваническое покрытие поверхности
Вал правки - Верхние валы: 5 шт., нижние: 6 шт.
Обработка: токарная черновая — закалка и отпуск — чистовая ЧПУ-обработка — контроль
Диаметр вала правки -115 мм
Толщина средней плиты правки- 40 мм, материал: сталь 45#, ЧПУ-обработка
Рама машины - Композитные стальные плитовые конструкции
Тип тиснения Регулировка давления турбинным винтовым механизмом
Зазор между валами тиснения - Легкая регулировка двигателем для тиснения материалов разной толщины
Валы тиснения - Сменные
Регулировка валов правки - Верхняя и нижняя регулировка редуктором 60#, мощность двигателя 1.75 кВт
Шестерни и валы - Усиленные, с воронением для защиты от коррозии
Напряжение - 380 В / 50 Гц / 3 фазы
Привод - Зубчатая передача (шестерёнчатый привод)
Описание:
Узел подачи материала (Feeding Part)
Позиционирующая пластина: регулирует положение обоих концов для соответствия ширине подачи материала.
Направляющая рама: обеспечивает поддержку и транспортировку рулонного материала.
Направляющий ролик: верхний и нижний круглые ролики спроектированы для обеспечения плавности процесса подачи.

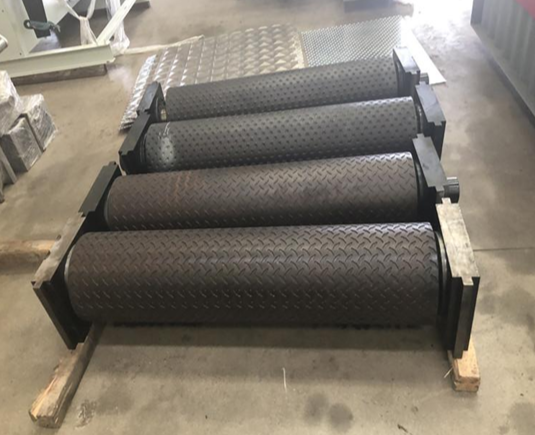

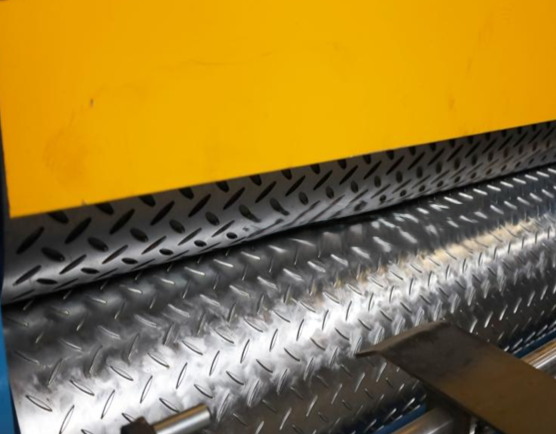

Валы для тиснения (Embossing Rollers)
Материал вала: 42CrMo (легированная сталь).
Диаметр валов: 350 мм.
Автоматическая регулировка: двигатель для подъема/опускания валов, что позволяет легко adjust зазор между валами для работы с материалами разной толщины.
Высокая твердость и долговечность: все валы изготовлены методом цельнокованой forging для обеспечения качества, сохраняют блеск и устойчивость к износу.
Точность рисунка: паттерны нанесены с помощью NC-гравировального станка (ЧПУ).
Надежность работы: валы гарантируют четкость тиснения без повреждения материала.

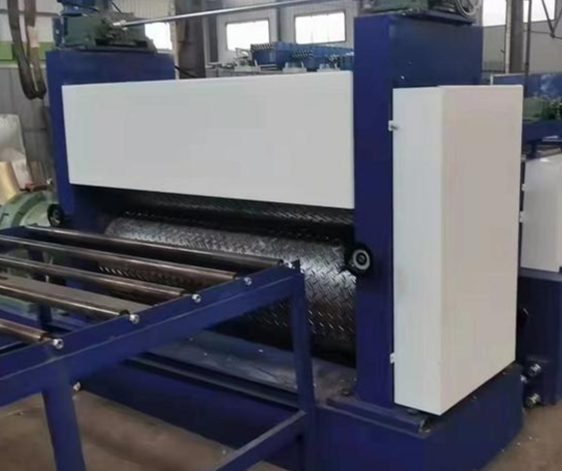

Защитный кожух
Защищает ролики и предотвращает травмы при эксплуатации оборудования.
Кожух устанавливается на валы тиснения и шестерёнчатые механизмы.
*Кожух изготовлен из прочного стального листа и обеспечивает безопасность оператора, исключая контакт с движущимися частями. Съемная конструкция упрощает обслуживание валов и шестерен.

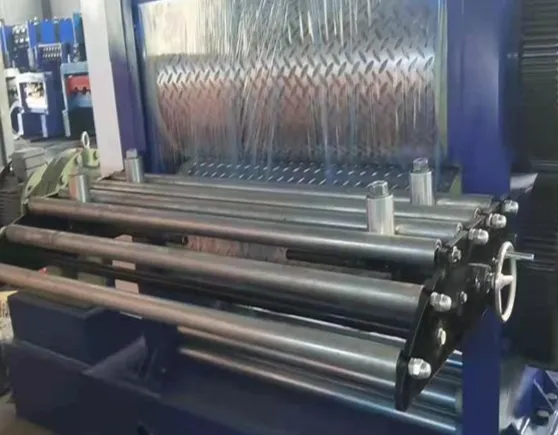

Уровневая часть (Leveling Part):
Верхний вал — 5, нижний вал — 6 (5 верхних и 6 нижних валов)
Диаметр вала — 115 мм
Материал вала: сталь 45#, закалённая, с электрохимическим покрытием поверхности
Вертикальное перемещение (вверх-вниз) валов осуществляется с помощью двигателя.

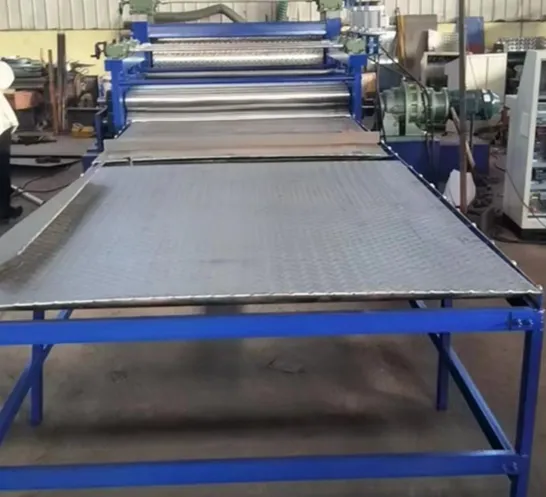

Выходной стол (Out Table):
Длина — 3 м, ширина — 1,25 м
Материал: сварная конструкция из профильной трубы
Перед машиной для приёма листов устанавливается стол. На столе предусмотрено 4–5 пассивных роликов для транспортировки листов при их выходе из машины.
В стоимость включены пуско-наладочные работы.
-
