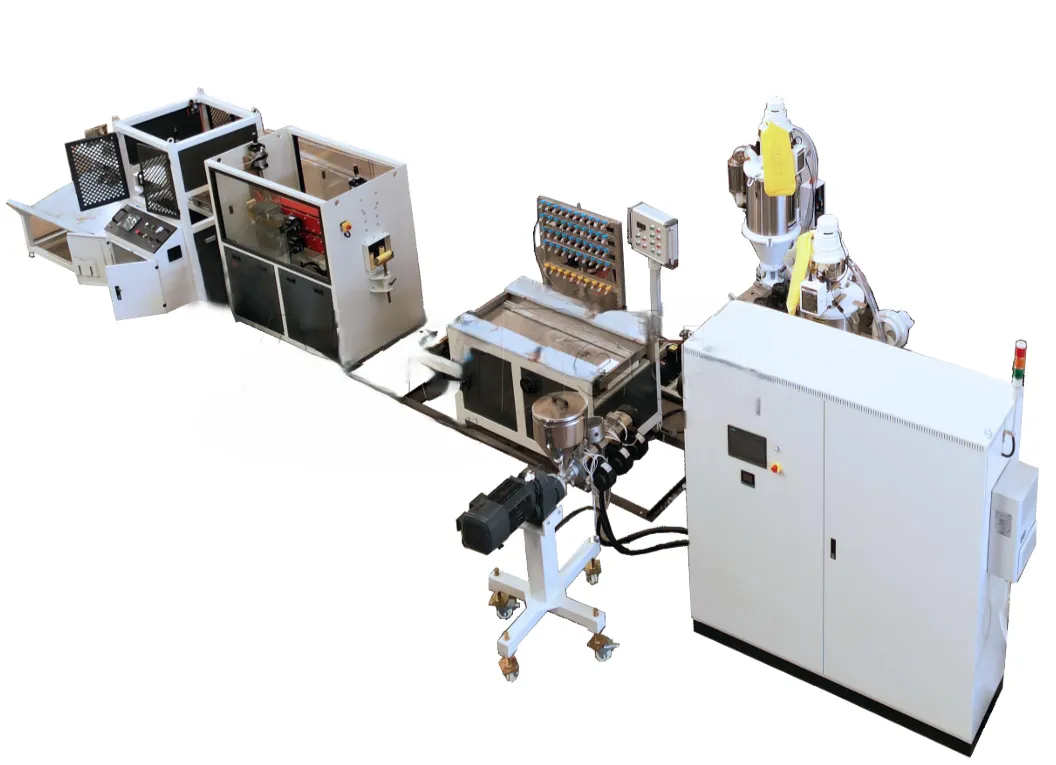

Линия экструзии ПВХ профиля для изготовления ценников, модель GRP- 88

Линия экструзии ПВХ профиля для изготовления ценников, модель GRP- 88

Описание:

Сырье и состав - ПВХ гранулы

Производительность экструдера - 30-50 кг/ч (в зависимости от размеров профиля и типа материала)

Высота центра - 1050 мм ±50 мм

Цвет оборудования - Стандартные цвета: RAL 7016 (Антрацитово-серый); RAL 9002 (Серо-белый)

Направление работы - Слева направо

Длина линии - Менее 35 м

Необходимые условия для настройки и работы:

Склад/Цех - Наличие кранов, погрузчиков или другого подъемного оборудования; Монтажные материалы и инструменты;

Размеры (Д×Ш×В) - 20 × 2 × 2,4 м

Температура и влажность - ≤35°C, ≤95%

Электропитание - 3×380В, 50Гц

Провода/кабели/шланги

Провода/кабели: от источника питания до шкафа управления линии и все кабели от шкафа управления к каждому станку;

Шланги: подача воды к станкам и бассейнам;

Охлаждающая вода - Температура: 10-25°C; Температура на выходе T2: T1+5°C; Жесткость: 5-8 °dH (немецких градусов жесткости)

Установленная мощность - 60 кВт, реальное потребление около 70%

Компрессор - 0,6 м³/мин, 0,2-0,4 МПа

Вспомогательный персонал - 2 человека

  Комплектация линии:

1          Вакуумный загрузчик (Vacuum Feeder) - 2 шт.

2          Бункерная сушилка (Hopper Dryer) - 2 шт.

3          Одношнековый экструдер - 2 шт.

Система управления на базе ПЛК (Siemens)- 1 шт.

4          Калибровочный стол (Calibration platform) - 1 шт.

5          Тянущее устройство - Сервопривод (Haul-off) - 1 шт.

6          Перфорационно-резочный станок – Сервопривод - 1 шт.

7          Укладчик (Stacker) - 1 шт.

8          Кондиционер для главного шкафа управления – 500Вт 1 шт.

9          Штамповочная форма – 1 комплект

Технические параметры:

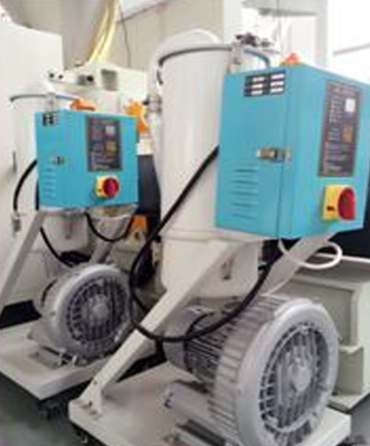

Вакуумный загрузчик

Номинальная производительность: 200 кг/ч

Мощность двигателя: 1,1 кВт

Материал бункера: нержавеющая сталь

Максимальный объем воздуха: 2 м³/мин

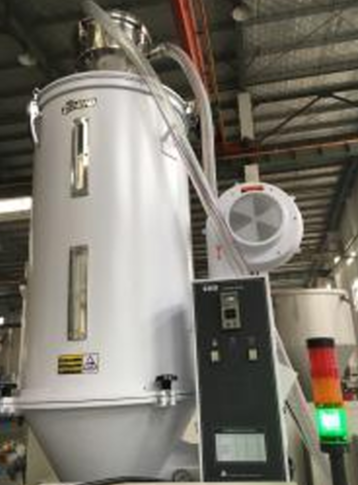

 Бункерная сушилка для пластика

Объем: 25 кг

Шнек :

Диаметр шнека: Ø 45 мм

Соотношение L/D: 28:1; 25:1

Материал шнека: 38CrMoAlA (легированная сталь)

Поверхность: Азотирование, толщина: 0,4-0,7 мм, полировка

Цилиндр:

Материал цилиндра: 38CrMoAlA (легированная сталь)

Внутренняя обработка: Азотирование, толщина: 0,4-0,7 мм

Зоны нагрева: 4 шт.

Тип нагревателя: Керамический нагреватель + нержавеющий кожух

Мощность нагрева: 2,7 кВт × 4 шт.

Вентилятор охлаждения: 0,18 кВт × 4 шт.

Способ охлаждения: Воздушное

Приводной двигатель:

Мощность двигателя: 18,5 кВт

Тип двигателя: Переменного тока (AC)

Система управления: Частотный преобразователь ABB

Редуктор:

Тип: Вертикальный

Конструкция: Высокий крутящий момент

 Основные поставщики электротехнических компонентов:

Автоматический выключатель (Air Switch): Schneider

Контактор (Contactor): Schneider

Предохранитель/Разъединитель (Breaker): Schneider

 Особенности:

Вход питания оборудован электросчетчиком для удобного контроля энергопотребления.

Линия укомплектована всеми силовыми кабелями и сигнальными линиями от главного экструдера до всех последующих машин.

 Система управления на базе ПЛК Siemens:

Бренд сенсорного экрана: Siemens

Интерфейс: Человеко-машинный (HMI)

Контроль температуры: Модульные температурные контроллеры, точность: ±1°C

Датчики: Датчик давления и температуры расплава

 Система самозащиты:

Защита двигателя от перегрузки по току

Защита двигателя от перегрева

Защита шнека от избыточного давления

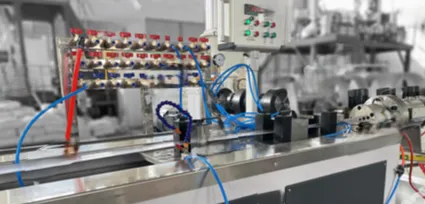

Калибровочный стол

Длина калибровочной зоны: 1500 мм

Габаритные размеры (Д x Ш x В): 1500 x 600 x 1200 мм (регулируемые)

Вакуумный насос: 2,2 кВт

Мощность вентилятора: 0,75 кВт

Коммуникации: Патрубки DN20 для подачи и слива воды, DN10 для вакуума.

Количество уровней (зон калибровки): 5

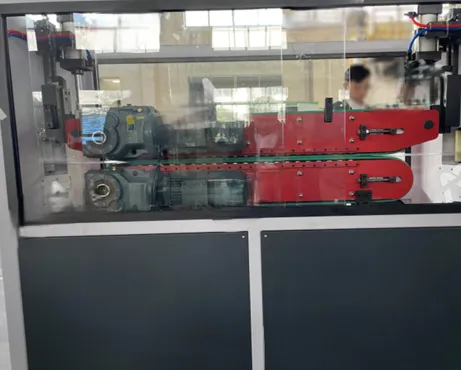

Тянущее устройство:

Управление: Сервомотор

Макс. скорость: 15 м/мин

Длина гусеницы: 1800 мм

Рабочая длина: 1000 мм

Зажим: Пневматический

Перфорационно-резочный станок

Перфорационная машина:

Мощность двигателя: 1,5 кВт

Сервопривод

Материал перфорационного штампа: Cr12MoV (инструментальная сталь)

Режущее устройство:

Пневмоцилиндр и гильотинная резка

Программа резки управляется ПЛК

Возможность переключения между автоматической и ручной резкой

Энкодер (датчик положения) и счетчик длины

 Укладчик

Длина: 1500 мм

Функция опрокидывания и разгрузки

В комплекте приемный поддон.

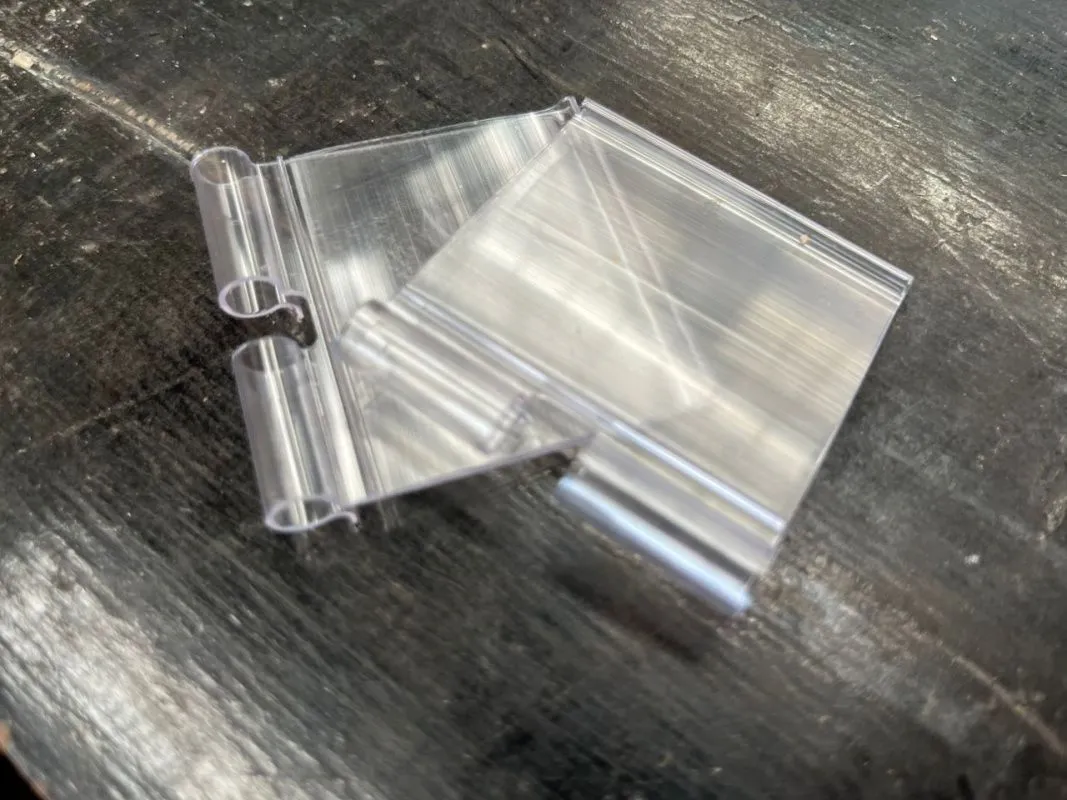

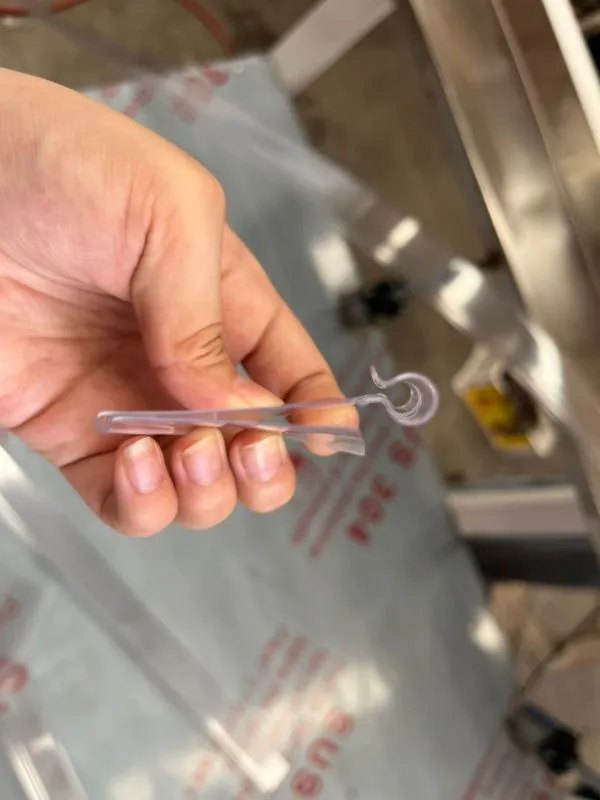

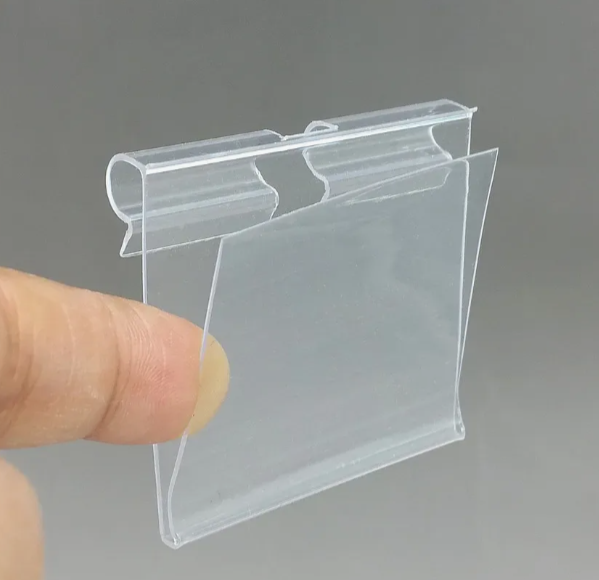

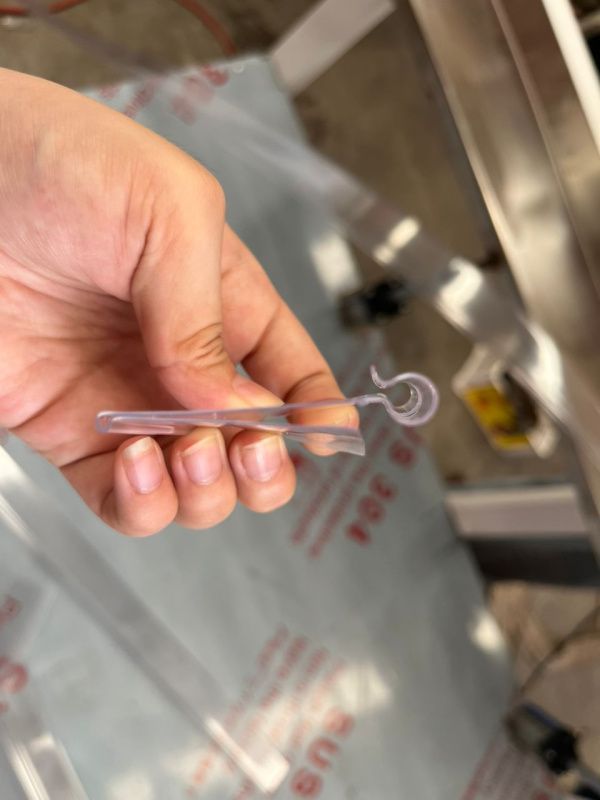

* Возможно изготовление любых видов ценников, размеров, цветов и конфигураций.

В стоимость включены пуско-наладочные работы.
