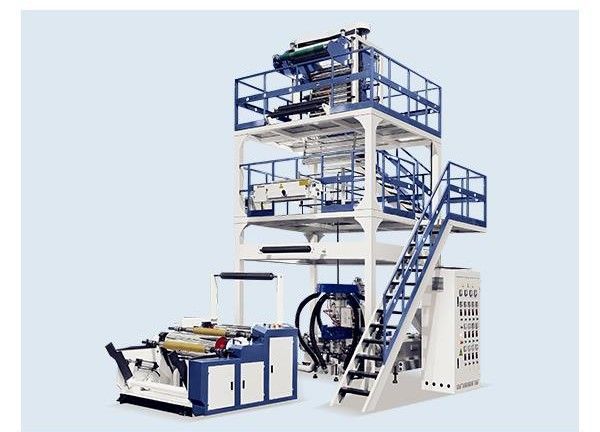

Машина для производства пленки ABA (ширина 1600 мм)

Машина для производства пленки ABA (ширина 1600 мм)

Комплектация:

Экструзионная машина для выдува

Поворотная головка

Автоматическая двухручковая приемно-намоточная машина

Автозагрузчик (загрузчик сырья)

Весовая дозирующая система для одного компонента. 2 шт.

Машина для переработки обрезной кромки пленки

Технические характеристики

Толщина пленки 0,008–0,06 мм (стандартная пленка HDPE)

Рабочая ширина пленки 900–1600 мм

Допуск толщины пленки ±6%

Подходящие материалы: HDPE, CaCO3, вторичный материал и др.

Макс. производительность экструдера 160 кг/ч (производительность по пленке зависит от материала и спецификации пленки)

Суммарная мощность: Около 120  кВт

Напряжение  380 В / 60 Гц (трехфазное)

Вес: Около 15000     кг

Габаритные размеры (Д×Ш×В): Около 9000×4000×8500 мм

Описание:

Экструдер

Диаметр шнека: 55 мм; 75 мм
Отношение L/D: 32:1
Макс. скорость вращения шнека: 100 об/мин
Конструкция шнека: Смешанного типа, с барьерной зоной
Материал шнека и барьера: 38CrMoAl, азотирование
Тип нагревателя: Литой алюминиевый нагреватель, с автоматическим обдувом

Регулировка температуры: по 3-4 зонам
Мощность нагревателей цилиндра: около 21 кВт
Главный двигатель: 30 кВт; 45 кВт
Частотный преобразователь главного двигателя: бренд Inovance
Тип шестерен: стандартные эвольвентные косозубые шестерни
Материал шестерни: легированная сталь 20CrMnTi
Поверхность шестерни: высокая твердость, точное шлифование
Способ смазки шестерен: принудительная циркуляционная смазка маслом
Способ охлаждения шестерен: принудительное водяное охлащение температуры масла
Экструзионная головка (ротационного типа)
Тип головки: Трехслойная соэкструзионная головка ABA, ротационного типа, с электродвигателем вращения.
Материал головки: Кованая легированная сталь с термообработкой
Ширина головки: 0/200 мм (для HDPE)
Каналы и поверхность с твердым хромированием
Нагреватель: Керамический нагреватель

Воздушное кольцо
Тип: Двухгубное воздушное кольцо
Материал: Литый алюминий
Главный воздуходувка: 7.5 кВт, центробежный вентилятор

Стабилизирующая рама пузыря
Конструкция: Круглого типа с ручной регулировкой.
Способ регулировки: Вручную
Материал направляющего ролика: Алюминиевый ролик

Рама сплющивания и разделительные доски
Материал: Стальная конструкция рамы со специальным материалом
Способ регулировки: Вручную (макс. 22°)
Материал направляющего ролика: Алюминиевый ролик

Тянущее устройство
Тянущий валок: 1800 мм
Рабочая ширина пленки: 1600 мм
Мощность двигателя тянущего устройства: 2.2 кВт (регулировка частотным преобразователем), трехфазный асинхронный двигатель
Скорость протяжки: 120 м/мин
Перемещение вала осуществляется пневматическим приводом

Устройство обрезки кромок
Нож для продольной резки, 3 шт.

Нож для обрезки кромок, 2 комплекта.

Приемно-намоточная машина
 Тип намотки: Фрикционная, автоматическая двухручковая
Система управления на базе ПЛК
Длина намоточного вала: 1800 мм
Макс. ширина наматываемой пленки: 1600 мм
Двигатель намотки: 2.2 кВт
Макс. скорость намотки: 120 м/мин
Макс. диаметр рулона: 800 мм
Автоматический счетчик метража
В стоимость включены пуско-наладочные работы
