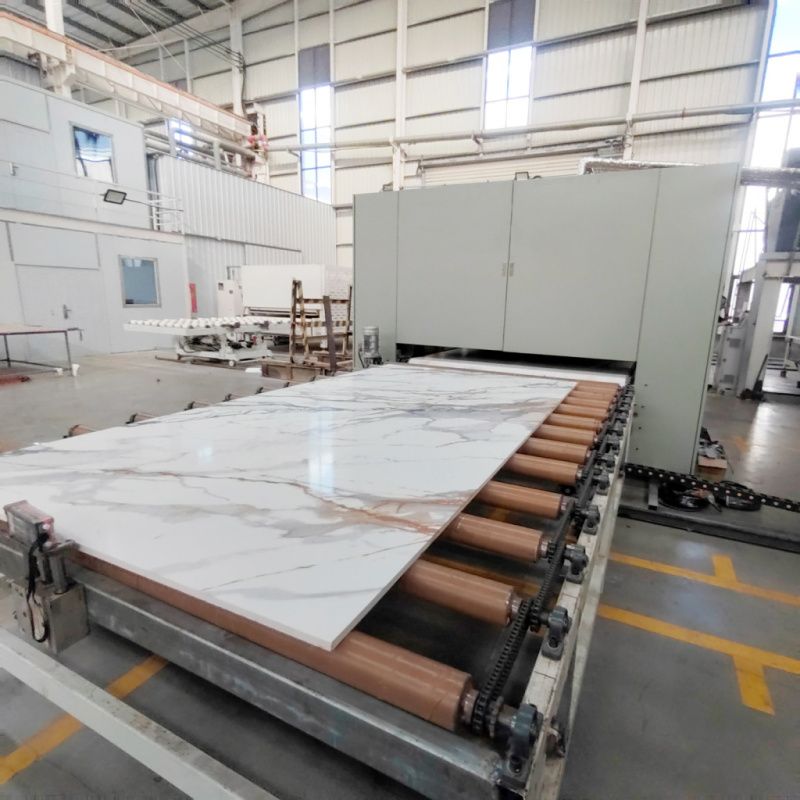

Станок для термотрансферной печати на кварцевой плите, 5D узоры
Параметры:
Размер плиты (мм): 1650 × 3250 × 15~35
Общая длина линии термотрансферного пресса составляет около 65 метров, ширина — 4 метра. Длина ≥ 65 м, ширина ≥ 4 м, высота ≥ 9 м.
Техпроцесс:

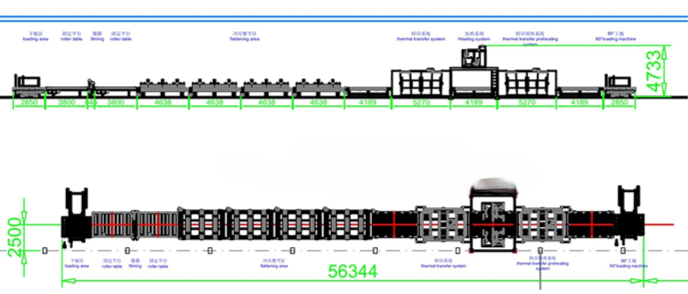

Линия прессования: загрузка → предварительный нагрев → нагрев и давление → прессование при постоянной температуре и перенос рисунка → холодное прессование и выравнивание → нанесение пленки → разгрузка.
Рабочее давление пневмосистемы: ≥0,65 МПа.
Суммарная установленная мощность линии: приблизительно 1500 кВт (без учета оборудования, произведенного/предоставленного Заказчиком).
Проектная производительность — 6 плит в час (3.2 × 1.6M) на примере плиты толщиной 2 см.
Список комплектации для линии термопереноса:
1. Автоматический загрузо-разгрузочный станок- шт. 2
2. Ленточный конвейерный стол- шт. 2
3. Система термотрансферной печати
Машина для термопереноса и пропитки чернилами - компл. 2
4. Охлаждающий пресс-выравниватель, шт. - 4
5. Автоматический роликовый конвейер, шт. - 3
6. Ламинатор (Машина для нанесения пленки), шт. - 1
Поставщик или обе стороны согласовывают эталонный эффект для пяти кварцевых рисунков. После монтажа оборудования проводятся испытания первых пяти рисунков. Если результаты соответствуют согласованным требованиям по качеству плиты и производственной скорости, оборудование считается автоматически принятым.
Машина автоматической загрузки и выгрузки:
Мощность 3,75 (общая мощность 7,5 kW)
A: Применимый размер плиты: 1650 × 3250 мм.
B: Угол опрокидывания ≥ 90°. Угол может регулироваться в соответствии с конструкцией стеллажа для хранения плит (А-образной рамой).
C: Привод опрокидывания использует гидравлическую систему мощностью 1,5 кВт.
D: Привод транспортировки использует редуктор RV (полый червячный); Мощность привода по оси X составляет 0,75 кВт, а по оси Y — 1,5 кВт.
E: Габаритные размеры (мм): 3080 × 2750 × 740. Суммарная мощность составляет 3,75 кВт. Вес приблизительно 1200 кг.
Ленточный конвейер, платформа:
Поверхность ремня имеет горизонтальный рисунок стиральной доски, что уменьшает контакт между кварцевой доской и ремнем и эффективно снижает температуру переносимой доски для естественного
охлаждения.
В) Приводной метод используется для уменьшения количества червей; Мощность составляет 1,5 кВт.
В) Размеры (мм): 3850×2400×840.Общая мощность составляет 1,5 кВт. Вес составляет приблизительно 990
кг.

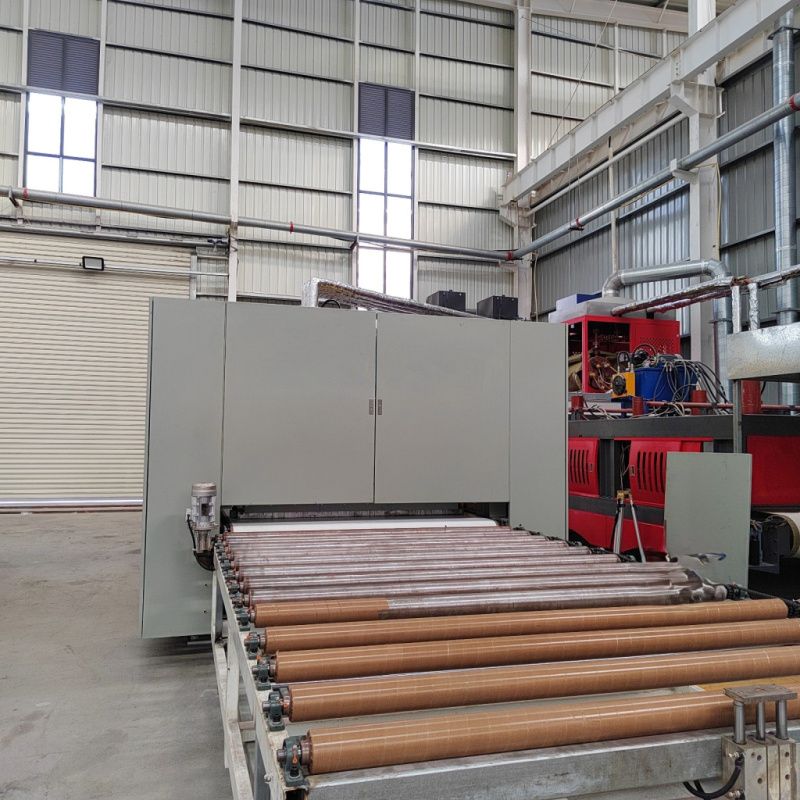

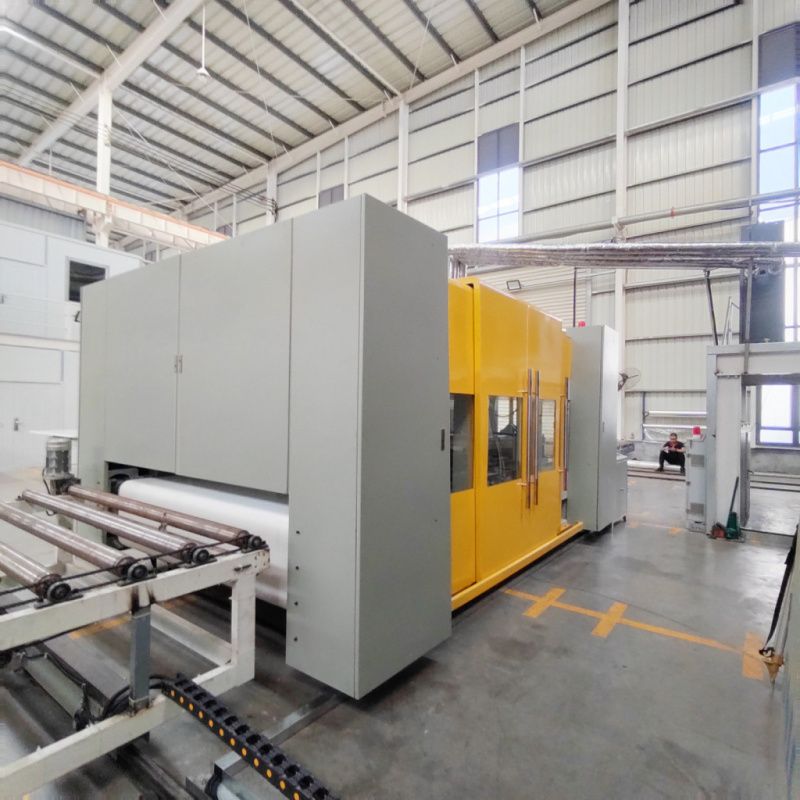

Машина для термопереноса рисунка:
A、 Конструкция рамы выполнена сварной из высокопрочной стали, что обеспечивает устойчивость и минимальную деформацию оборудования при длительной работе в условиях высоких температур и давления.
B、 Размер нагревательной плиты: 1900 × 3500 мм.
C、 Применимый размер обрабатываемой плиты: 1650 × 3250 мм.
D、 Гидравлическая система: мощность 7,5 кВт; обеспечивает стабильное и регулируемое рабочее давление для плотного прилегания трансферной бумаги к плите.
E、 Диапазон рабочего давления: 0,3–16 МПа (регулируемый).
F、 Диапазон рабочей температуры: от комнатной до 250 °C; стандартный рабочий диапазон — 90–220 °C.
G、 Точность поддержания температуры: ±1–2 °C.
H、 Система нагрева использует электронагревательные ТЭНы и термальное масло в качестве теплоносителя. Состоит из двух независимых систем нагрева по 60 кВт каждая, что позволяет независимо контролировать нагрев сверху и снизу, обеспечивая быстрый, равномерный нагрев и точное поддержание температуры.
I、 Система терморегулирования осуществляет мониторинг температуры нагревательной плиты в реальном времени с обратной связью с системой управления.
J、 Конвейерная лента изготовлена из термостойкого материала PTFE (политетрафторэтилен).
K、 Привод конвейера использует K-серийный коническо-винтовой редуктор; мощность 4 кВт.
L、 Габаритные размеры (мм): 4825 × 3035 × 2400. Суммарная мощность: 131,5 кВт. Вес приблизительно 11550 кг.
Охлаждающий пресс:
A、 Конструкция рамы выполнена сваркой из высококачественной стали и прошла процедуру снятия напряжений, обладая чрезвычайно высокой жесткостью и стабильностью для выдерживания длительных циклических нагрузок, что гарантирует сохранение плоскостности.
B、 Применимый размер плиты: 1650 × 3250 мм.
C、 Система давления состоит из нескольких групп цилиндров, поднимающихся и опускающихся синхронно, чтобы избежать неравномерного усилия на листовой материал.
D、 Диапазон рабочего давления: 0,1–0,6 МПа (регулируемый).
E、 Поверхность конвейерной ленты имеет горизонтальный рифленый рисунок (типа "стиральной доски"), что уменьшает контакт кварцевой плиты с лентой и эффективно снижает температуру трансферной плиты за счет естественного охлаждения.
F、 Привод конвейера использует червячный редуктор RV; мощность составляет 4 кВт.
G、 Габаритные размеры (мм): 4365 × 2585 × 1600. Суммарная мощность: 4 кВт. Вес приблизительно 3900 кг.
Платформа автоматического переноса:
A、 Рама с роликами из стального прутка, расстояние между роликами составляет 300 мм.
B、 Используется червячный редуктор RV, обладающий стабильными характеристиками и низким процентом отказов.
C、 Габаритные размеры (мм): 3500 × 2060 × 800. Мощность 0,75 кВт. Вес приблизительно 350 кг.
Машина для ламинирования:
A.、 Используется для нанесения защитной пленки на поверхность готовых плит. Рабочая ширина составляет 800-2100 мм, рабочая толщина — 10-50 мм.
B.、 Конструкция предусматривает две позиции для рулонов пленки: одна рабочая, вторая резервная, с системой натяжных роликов.
C.、 Габаритные размеры приблизительно (мм): 400 × 2300 × 1355
Суммарная мощность: 0,75 кВт
Вес приблизительно: 530 кг
Подробнее:
Режим давления — верхний прижим.
Количество слоев прессования: 1 слой.
Размер прижимной плиты: 1900×3500 мм, 1 шт. Расстояние между плитами: 300 мм.
Максимальная температура: 250°C. Максимальное давление: 40 тонн (регулируемое). Количество цилиндров: 7 шт. (80×50 мм), верхних цилиндров: 4 шт. (63×50 мм). Мощность гидросистемы: 7.5 кВт. Мощность двигателя масляного насоса: 1.5 кВт. Мощность мотор-редуктора: 0.55 кВт.
Способ нагрева: электрический нагрев, циркуляционный нагрев теплоносителем. Интеллектуальный контроль температуры: автоматический нагрев при недостаточной температуре, отключение нагрева по достижении заданного значения. Нагревательная камера и панель управления оснащены терморегуляторами. Двухконтурное управление температурой обеспечивает безопасность нагрева. Мощность нагрева: 54 кВт, разделена на три группы.
Продольная загрузка и выгрузка заготовки. Высота первого уровня стола: 850 мм. Таймерное управление с возможностью настройки времени по техпроцессу. Автоматический подъем прижимной плиты по истечении времени.
Оборудование оснащено аварийной кнопкой остановки и защитным выключателем автоматической остановки при превышении хода плиты. Электропроводка защищена от перегрузки, короткого замыкания, обрыва фазы и пониженного напряжения. Номинальное напряжение: AC380V, допустимый диапазон: 380V±10%.
В стоимость включены пуско-наладочные работы.
