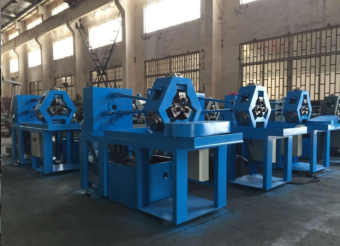

Станок для оребрения труб диаметром 15-45, модель RP-45

Станок для оребрения труб диаметром 15-45, модель RP-45

Данное оборудование предназначено специально для производства спиральных оребренных труб различного диаметра.

Особенности модели:

Опорный узел резца и его корпус выполнены по передовой технологии с двумя круглыми шпонками, что обеспечивает восприятие высокого крутящего момента, точное и надежное позиционирование.

Конструкция опорного узла резца — разъемная, что делает наладку, очистку и фиксацию режущих пластин чрезвычайно удобной.

Втулка шпинделя режущего пластины использует специальные конические подшипники скольжения, что обеспечивает максимальный коэффициент использования втулки.

Карданные валы и шпиндели соединены с помощью шлицев. Резервуар системы охлаждения выполнен отдельно от основной машины накатки.

Специальная конструкция обкатного резца обеспечивает высокую эффективность и длительный срок службы режущих пластин.

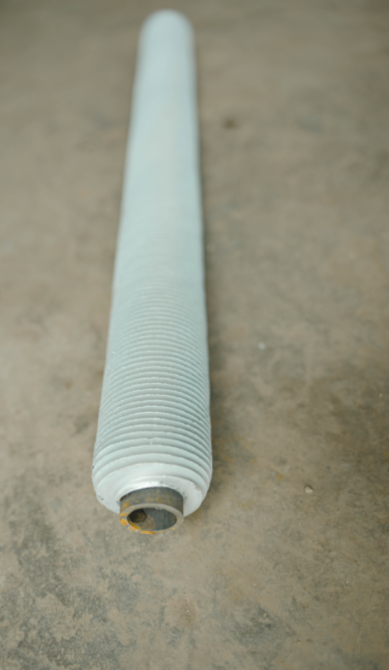

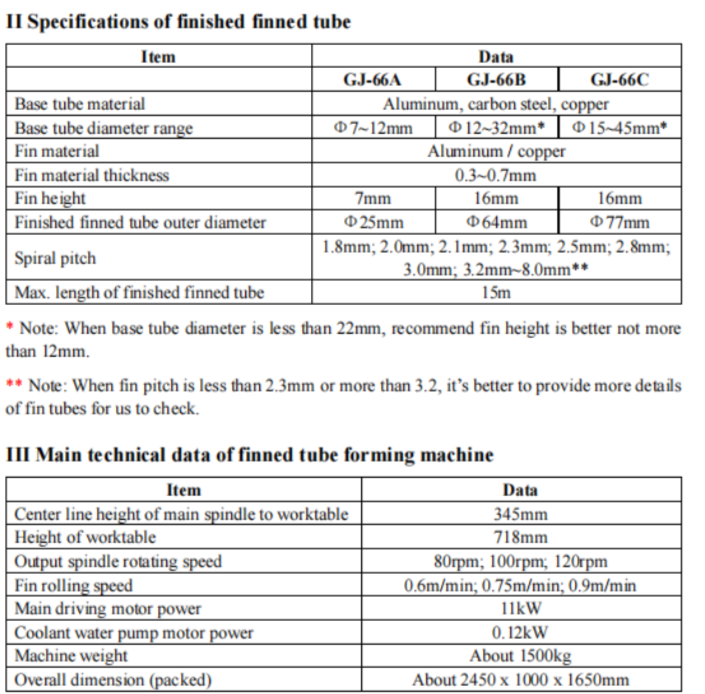

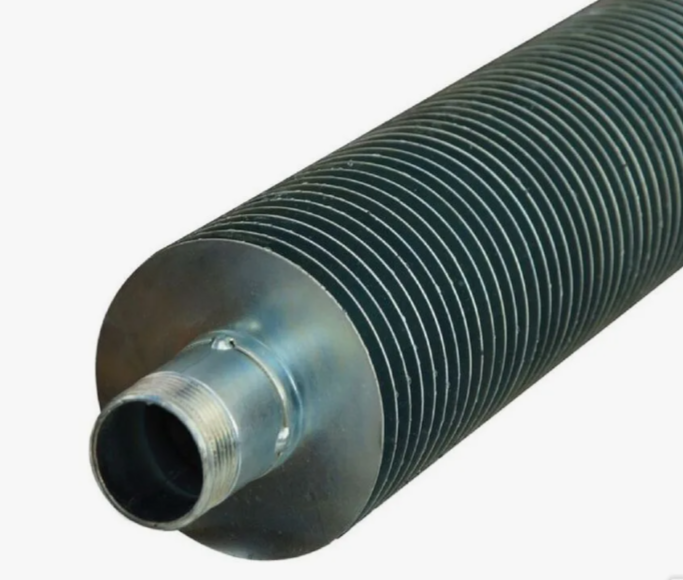

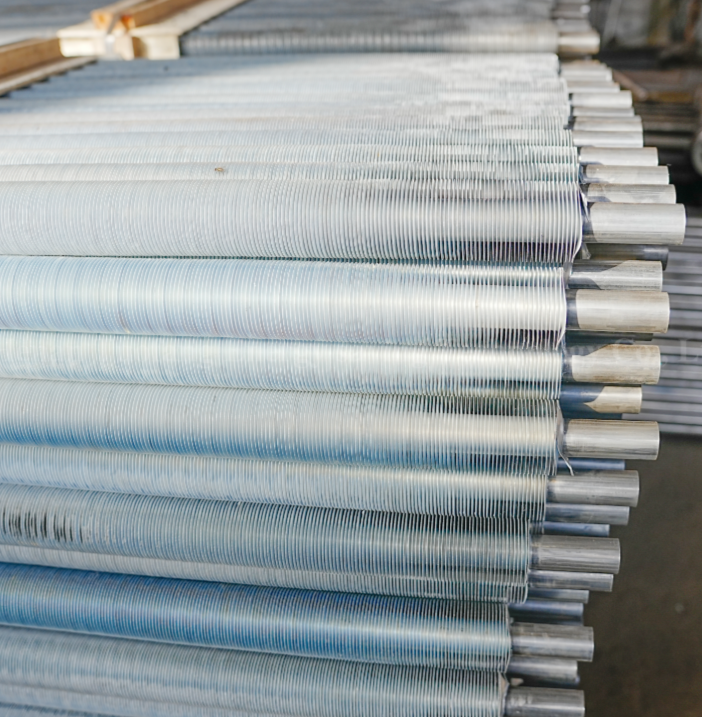

Характеристики готовой оребренной трубы:

Материал основной трубы: Алюминий, углеродистая сталь, медь

Диапазон диаметров основной трубы: (требует уточнения)

Материал ребра: Алюминий / медь

Толщина материала ребра: 0.3–0.7 мм

Высота ребра: 16 мм

Наружный диаметр готовой оребренной трубы: (требует уточнения)

Спиральный шаг ребра: 1.8 мм; 2.0 мм; 2.1 мм; 2.3 мм; 2.5 мм; 2.8 мм; 3.0 мм; 3.2 мм–8.0 мм**

Максимальная длина готовой оребренной трубы: 15 м

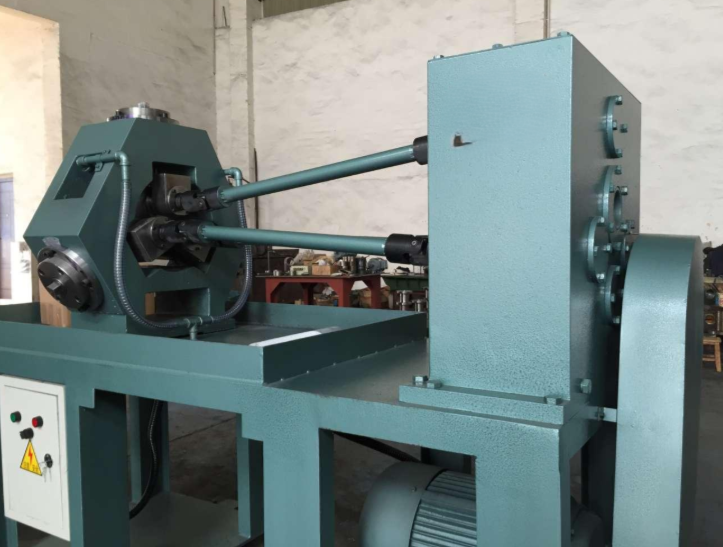

Основные технические данные станка для формовки оребренных труб:

Высота от оси шпинделя до рабочего стола: 345 мм

Высота рабочего стола: 718 мм

Выходная частота вращения шпинделя: 80 об/мин; 100 об/мин; 120 об/мин

Скорость накатки ребра: 0.6 м/мин; 0.75 м/мин; 0.9 м/мин

Мощность главного привода: 11 кВт

Мощность двигателя насоса охлаждающей жидкости: 0.12 кВт

Вес станка: Около 1500 кг

Габаритные размеры (в упаковке): Около 2450 x 1000 x 1650 мм
