Описание

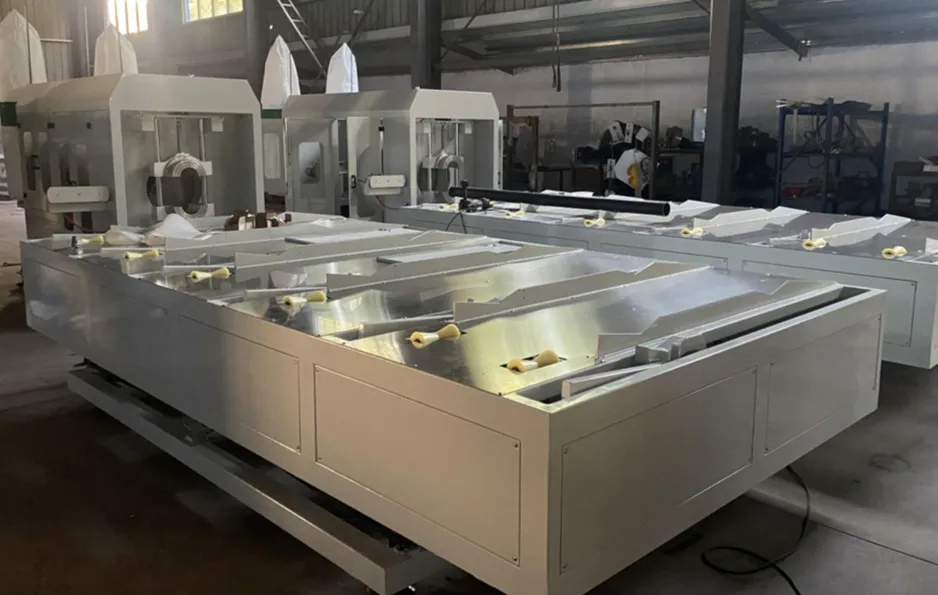

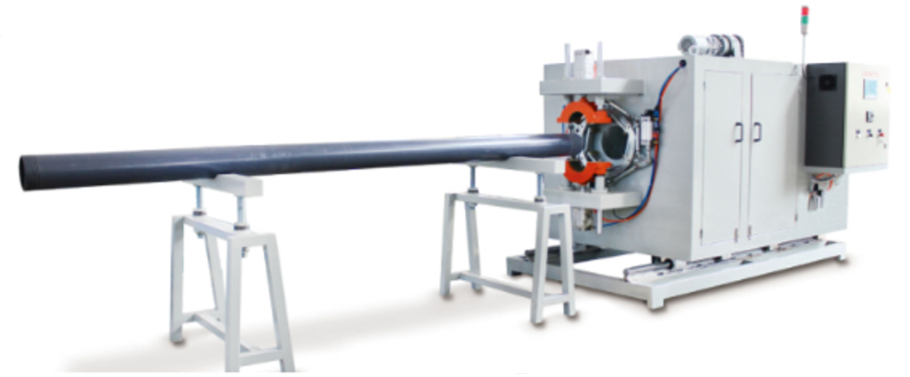

Станок для нарезания внутренней и внешней резьбы на пластиковых трубах диаметром 100-400мм, модель GG-400
Технические характеристики:
Диапазон диаметров труб: от 100 мм до 400 мм
Длина труб: от 3 м до 6 м
Электрические компоненты:
ПЛК и дисплей: Siemens
Низковольтная аппаратура: Delixi, Omron, Autorics и др.
Преобразователь (инвертор) двигателя: Присутствует
Общая мощность: 10.5 кВт
Напряжение питания: 380В, 50Гц, 3-фазное (по запросу)
Сечение провода: 5*6 кв. мм
Пневматическая система:
Давление сжатого воздуха: 0.6 МПа
Пневматический клапан: SNS
Конструкция оборудования:
Количество режущих ножей: 6 штук
Пылеулавливающее устройство: Присутствует
Высота центра: 1000 мм (по запросу)
Регулировка высоты: Электрическая, с помощью кнопки
Цвет оборудования: Светло-серый RAL7032 (по запросу)
Габаритные размеры (Д x Ш x В): 8600 x 2000 x 2100 мм
Вес оборудования: 3000 кг
Принцип работы:
Тип станка: Нарезает резьбу на одном конце трубы за один рабочий цикл.

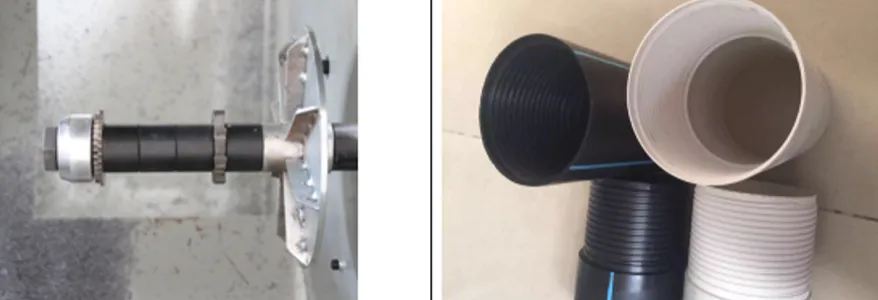

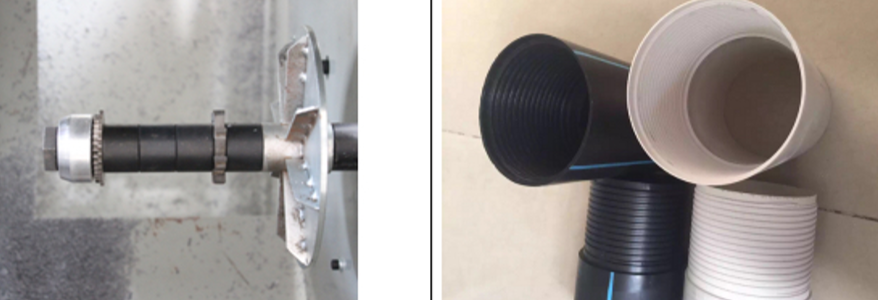

Тип резьбы: Наружная и внутренняя Т-образная резьба (T-type).
Материал режущих ножей: Быстрорежущая сталь W18Cr4V.
Описание компонентов оборудования:
|
№ |
Основные компоненты |
Производитель |
|
1 |
Программируемый контроллер (ПЛК) |
SIEMENS |
|
2 |
Сенсорный экран (HMI) |
SIEMENS |
|
3 |
Контактор переменного тока |
SIEMENS |
|
4 |
Автоматический выключатель двигателя |
SIEMENS |
|
5 |
Модульный автоматический выключатель |
SIEMENS |
|
7 |
Промежуточное реле |
OMRON |
|
8 |
Сигнальная лампа (световой индикатор) |
GUANGZHOU MINGWEI |
|
9 |
Двухпозиционные переключатели (кнопки) |
SCHNEIDER |
|
10 |
Фотоэлектрический датчик |
AUTONICS |
|
11 |
Индуктивный датчик (датчик приближения) |
AUTONICS |
|
12 |
Частотный преобразователь (инвертор) |
REXROTH |
|
13 |
Пневматический цилиндр |
Китайский бренд |
|
14 |
Магнитный пускатель (контактор) |
SNS |
|
15 |
Пневматический соленоидный клапан |
SNS |
В стоимость включены пуско-наладочные работы.
