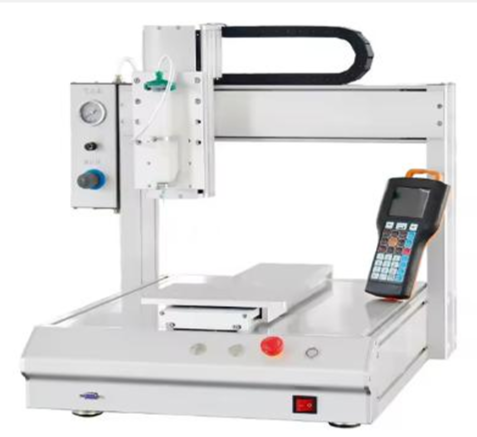

Трехосевой автоматический дозатор клея, модель LK-300

Трехосевой автоматический дозатор клея, модель LK-300

Управляемые оси: Три оси

Ось     Рабочий ход

Ось X - 300 мм

Ось Y - 300 мм

Ось Z  - 100 мм

Привод и точность

Способ передачи: Однорельсовая синхронная ременная передача (стандарт).

Источник привода: Шаговый двигатель (стандарт). Опционально: серводвигатель.

Максимальная скорость: 500 мм/с.

Повторяемость позиционирования: ±0,05 мм.

Максимальная нагрузка на ось:

Для синхронного ремня: X/Y – 5 кг, Z – 2 кг.

Для винтовой передачи: X/Y – 15 кг, Z – 10 кг.

Система управления и ПО

Система управления: Трехосевая система управления.

Память: Портативный пульт – 256 МБ, флеш-карта – 32 МБ. Один файл обработки может занимать до 3 МБ (примерно 10 000 точек нанесения).

Поддерживаемые форматы файлов: CAD, CorelDRAW.

Поддерживаемые функции импорта: Импорт графики из PLT, TCF и G-кода.

Электропитание и габариты

Питание: AC 110-250В, 50-60 Гц, 350 Вт.

Габаритные размеры станка (Д x Ш x В): 520 x 585 x 596,5 мм.

Вес станка: 44 кг.

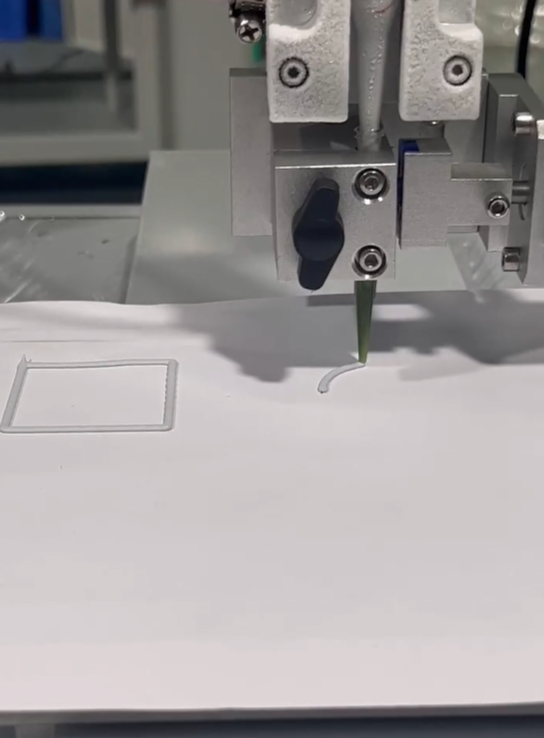

1.     Функции нанесения точек, линий, дуг, окружностей, нерегулярных кривых и непрерывного ввода программ. Возможность трехмерного дозирования.

2.     Функция непрерывного нанесения по произвольным точкам, линиям, поверхностям, дугам и другим нерегулярным кривым.

3.     Функция автоматической компенсации усилия дозирования для более удобной работы.

4.     Функции расчета XY-области, смещения и вращения. Возможность зеркального отображения материала, подходит для различного позиционирования заготовок.

5.     Поддержка трехосевой линейной интерполяции в пространстве, трехосевой круговой интерполяции в пространстве, интерполяции эллиптической дуги.

6.     Поддержка функции импорта компьютерной графики (PLT, TCF, G-код).

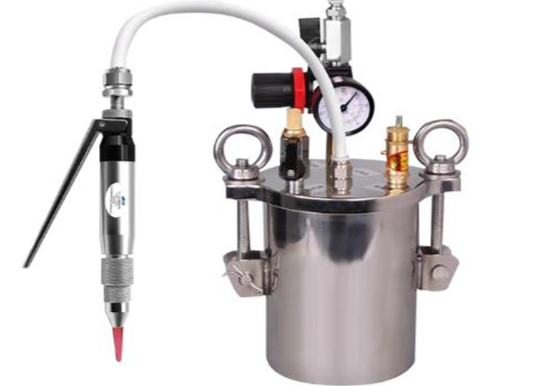

Бочка для дозировочного давления

Область применения:
Датчики, реле, блоки питания, электронные игрушки, таймеры (Weng Minger), электронные компоненты, бытовая техника, контроллеры электромобилей, компьютерные и цифровые устройства, изделия ручной работы, мобильные платы, катушечные изделия, кнопочные изделия, батарейные отсеки, динамики и т.д.

·        Кольцевая склейка; упаковка и нанесение клея на динамики.

·        Оптоэлектронные полупроводники.

·        Упаковка аккумуляторов для телефонов и ноутбуков.

·        Склейка и герметизация плат PCB.

·        COB, IC, PDA, герметизация LCD.

·        Корпусирование и склейка микросхем (IC).

·        Склейка корпусов (шасси).

·        Обработка оптических устройств.

·        Герметизация металлических деталей.

·        Количественное дозирование и заполнение жидкостью.

·        Склейка чипов.

·        Покрытие деталей автомобильной и машиностроительной промышленности.

·        Механическое уплотнение и т.д.

Применимые типы клея/паст:
Силикон, электропроводящий клей (EMI), УФ-отверждаемый клей, двухкомпонентный клей (AB), быстросохнущий клей, эпоксидный клей, герметик, термоклей, смазка, серебряная паста, красная паста, припойная паста, термопаста, паяльная паста, прозрачный лак, фиксатор резьбы.

Основные виды операций:
В процессе обработки изделий: склеивание, заливка, нанесение покрытия, герметизация, заполнение, капельное нанесение, линейное / дуговое / круговое нанесение клея и т.д
