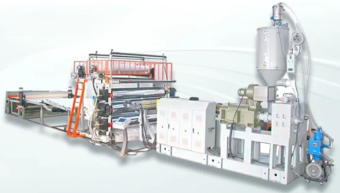

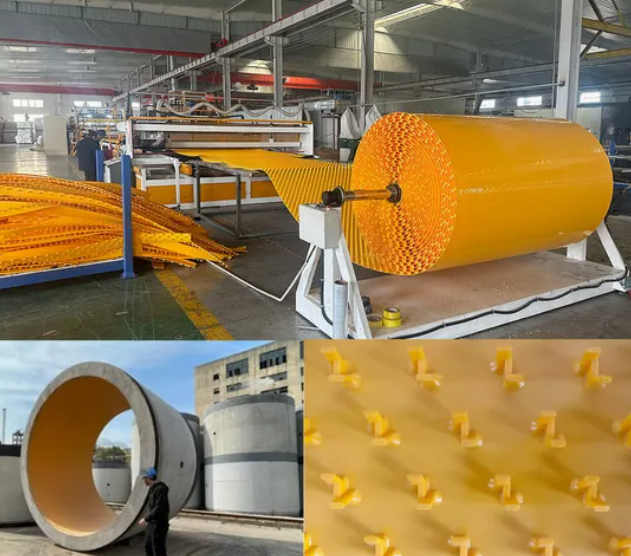

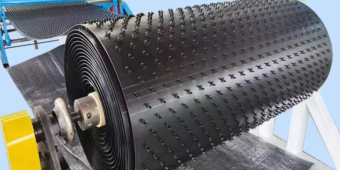

Автоматическая линия производства бетонозащитных анкерных листов из PE, модель 2MT

Автоматическая линия производства бетонозащитных анкерных листов из PE, модель 2MT

Общие сведения:

Сырьё - Полиэтилен (PE)

Толщина готовой продукции - 2–4 мм

Ширина готовой продукции - 2000 мм

Высота выступающих частей / анкеров - 9 мм

Допуск отклонений - ±10%

Общая мощность - Около 310 кВт

Охлаждающая вода - ≤20 °C, ≥0,3 МПа

Сжатый воздух - >0,5 МПа, около 1 м³/ч

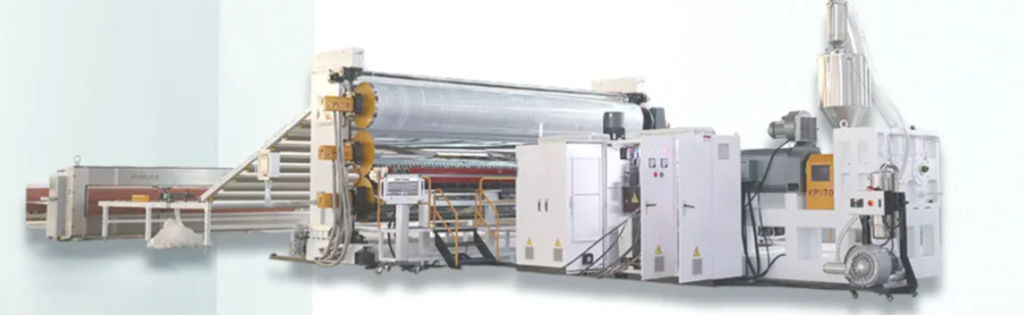

Комплектация:

1. Вакуумная загрузочная машина, сушилка и бункер из нержавеющей стали - 1 комплект

2. Высокоэффективный одношнековый экструдер - 1 комплект

3. Гидравлический фильтросменник - 1 комплект

4. Экструзионная головка (фильера) - 1 комплект

5. Трёхвалковый каландр - 1 комплект

6. Система терморегулирования - 1 комплект

7. Охлаждающая стойка - 1 комплект

8. Режущее устройство - 1 комплект

9. Тянущее устройство типа - 1 комплект

10. Горизонтальное режущее устройство - 1 комплект

11. Намоточное устройство - 1 комплект

Описание:

1. Вакуумная загрузочная машина, сушилка и бункер из нержавеющей стали

Высота подачи вакуумного загрузчика - 4 м

Производительность вакуумной загрузки - 1000 кг/ч

Мощность - 1.1 кВт

Автоматическое управление вакуумной загрузкой

Автоматическое отключение при заполнении и регулируемая задержка

Ёмкость сушилки - 200 кг

Мощность нагрева сушилки -12 кВт

Ёмкость бункера (с магнитной рамкой) -300 л

2. Высокоэффективный одношнековый экструдер

Диаметр шнека - 90 мм

Соотношение L:D (длина к диаметру) - 33:1

Материал шнека и цилиндра - 38CrMoAlA, азотирование

Нагрев цилиндра - 20 кВт

Воздушное охлаждение цилиндра - 0,18 кВт × 5 зон (всего 0,9 кВт)

Приводной двигатель - 185 кВт (двигатель постоянного тока). Марка Hengli, китайский качественный бренд

Система управления скоростью - Регулятор постоянного тока ABB

Редуктор - Марка Guomao, китайский качественный бренд

Полностью вертикальный редуктор с объёмной закалкой зубьев. Шестерни и валы выполнены из высокопрочных легированных сталей, шестерни подвергаются цементации, закалке и шлифовке. Редуктор отличается компактной конструкцией, эстетичным видом, высокой несущей способностью, стабильной и надёжной работой, низким уровнем шума, высокой эффективностью.

Максимальная производительность - 600 кг/ч

Система управления - Применение высокоточного модуля контроля температуры

Прочие компоненты управления - Электронные компоненты управления марок Siemens или Schneider.

3. Гидравлический фильтросменник

Модель - Пластинчатый тип

Бренд - DEAO, китайский качественный и известный бренд

Мощность нагрева - 10 кВт

Зоны нагрева - 4 зоны

Максимальное рабочее давление расплава - 30 МПа

Тип фильтросменника - Гидравлический

4. Экструзионная головка (фильера)

Тип - Зонтичный

Ширина головки - 2300 мм

Ширина готовой продукции - 2000 мм, толщина 2–4 мм

Регулирующая гребёнка (дроссельная планка) - 90

Зоны нагрева - 22 зоны

Напряжение - 220 В

Суммарная мощность нагрева головки - 70 кВт

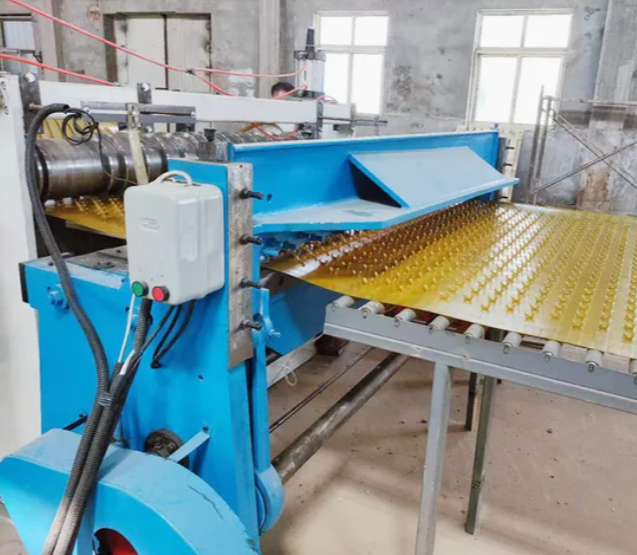

5. Трёхвалковый каландр

Диаметр валков - 500 мм

Материал валков - Сталь 45#

Зеркальный валок - 2 шт.

Рифлёный (шипованный) валок - 1 шт.

Длина валков - 2300 мм

Диапазон регулировки зазора между валками - 60 мм

Регулировка - Механическая (электрическая, ручная)

Редуктор привода - С объёмной закалкой зубьев (марка Guomao, китайский качественный бренд)

Мощность привода - 1,5 кВт × 3 комплекта

Способ привода - Индивидуальный привод, регулируемый отдельно или совместно

Способ управления - Частотный преобразователь ABB

Расстояние перемещения валков вперёд/назад - 1000 мм

Мощность двигателя перемещения - 0,75 кВт

6. Система терморегулирования

Охлаждающая среда - Мягкая вода

Диапазон регулирования температуры - 35–100 °C

Точность регулирования температуры - ±1 °C

Мощность нагрева - 20 кВт × 3

Насос - 4 кВт × 3 комплекта

Конструкция повода - три входя и три выхода

7. Охлаждающая стойка

Длина стойки - 10 м

Диаметр роликов - 80 мм

Материал роликов - Алюминиевые ролики (с поверхностным упрочнением)

Длина направляющих роликов - 2300 мм

8. Режущее устройство

Назначение - Обрезка отходов по краям полуфабриката для получения готовой продукции требуемой заказчиком ширины.

Привод ножей - Управление червячным механизмом

9. Тянущее устройство типа

Диаметр тянущего валка - 250 мм

Диаметр прижимного валка - 250 мм

Длина тянущего валка - 2300 мм

Материал тянущего валка - Резиновый валок

Редуктор привода - С объёмной закалкой зубьев (марка Guomao)

Мощность двигателя тянущего устройства - 2,2 кВт

Способ управления - Частотный преобразователь ABB

Способ прижима - Пневматический прижим

10. Горизонтальное режущее устройство

Особенность - Резка на заданную длину, высокая степень автоматизации

Ширина реза - 2000 мм

11. Намоточное устройство

Максимальный диаметр намотки - 1500 мм

Моментный двигатель - 10 Н·м

Алюминиевая надувная втулка - 5 дюймов × 2 шт.

Рабочая длина надувной втулки - 2300 мм

Скорость линии - 0,4–4 м/мин

ПЛК и электротехнические компоненты:

ПЛК (программируемый логический контроллер) - Siemens

Частотный преобразователь - ABB

Контактор - Siemens

Сенсорная панель - Siemens

Модули ПЛК - Siemens

Реле - Schneider

Прочие электротехнические компоненты - Schneider

В стоимость включены пуско-наладочные работы.
