Описание

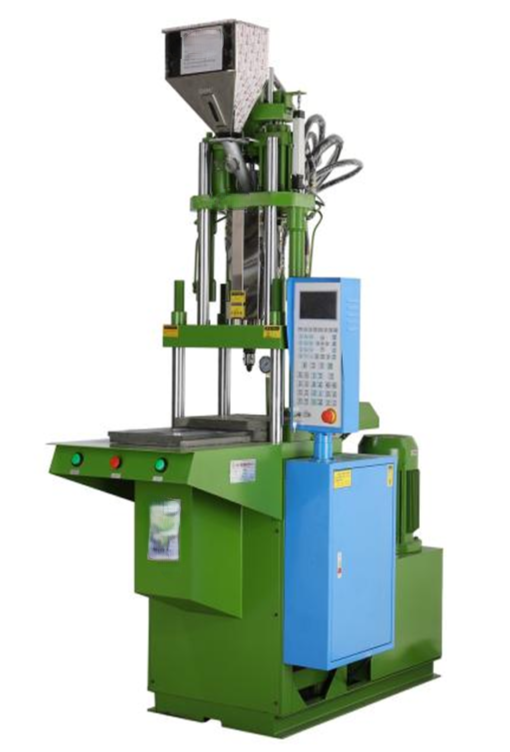

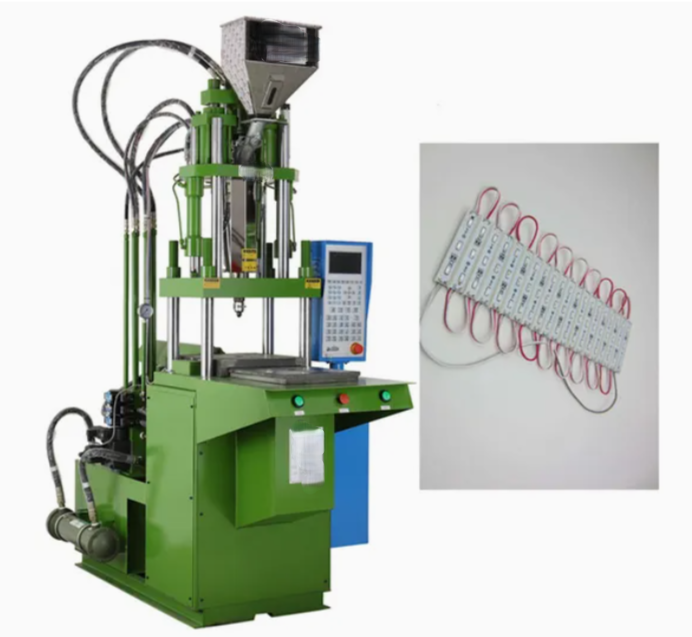

Автоматический аппарат для изготовления светодиодных модулей, модель VC2
Технические характеристики:
Термопластавтомат
Усилие смыкания: 45 тонн;
Расстояние между колоннами: 410 x 250 мм;
Минимальная высота формы: 150/250 мм;
Ход раскрытия: 200 мм.
Потребляемая мощность: 380 В, трехфазная, 50 Гц.
|
Параметр / Модель |
Ед. изм. |
Примечания |
|
|
УЗЕЛ ВПРЫСКА |
|||
|
Диаметр шнека |
мм |
Φ30 / Φ32 / Φ34 |
|
|
Теоретический объем впрыска |
см³ |
98.9 / 112.5 / 127 |
|
|
Теоретический объем впрыска |
г (унция) |
93.5 (3.3) / 106.3 (3.75) / 120 (4.23) |
Для PS |
|
Максимальное давление впрыска |
МПа (кгс/см²) |
170.8 (1742) / 150 (1531) / 133 (1356) |
|
|
Скорость впрыска (объемная) |
см³/с |
53 / 60.3 / 72 |
|
|
Скорость впрыска (линейная) |
мм/с |
75 |
|
|
Скорость вращения шнека |
об/мин |
0–200 |
|
|
Количество зон контроля температуры |
шт. |
3+1 |
3 на цилиндре + 1 на сопле |
|
Вылет сопла от плоскости плит |
мм |
≥45 |
|
|
УЗЕЛ СМЫКАНИЯ |
|||
|
Усилие смыкания |
кН (тс) |
441 (45) |
|
|
Ход подвижной плиты |
мм |
200 |
|
|
Минимальная толщина формы |
мм |
150 / 250 |
|
|
Максимальное расстояние между плитами |
мм |
350 / 420 |
|
|
Расстояние между колоннами (Д x Ш) |
мм |
410 x 250 |
|
|
Максимальный размер формы (Д x Ш) |
мм |
350 x 350 |
|
|
Размер плит (Д x Ш) |
мм |
390 x 420 |
|
|
УЗЕЛ ВЫТАЛКИВАНИЯ |
|||
|
Ход выталкивателей |
мм |
85 |
|
|
Усилие выталкивания |
кН (тс) |
14.7 (1.5) |
|
|
ГИДРАВЛИЧЕСКАЯ СИСТЕМА |
|||
|
Рабочее давление в системе |
МПа (кгс/см²) |
13.7 (140) |
|
|
Объем масляного бака |
л |
120 |
|
|
ЭНЕРГОПОТРЕБЛЕНИЕ |
|||
|
Мощность главного привода |
кВт (л.с.) |
5.5 (7.5) |
|
|
Мощность нагревателей |
кВт |
3.4 |
|
|
ГАБАРИТЫ И МАССА |
|||
|
Габариты машины (Д x Ш x В) |
м |
1.72 x 1.1 x 2.26 / 2.9 |
Высота указана в двух вариантах |
|
Масса машины |
тс |
1.8 |
