Описание

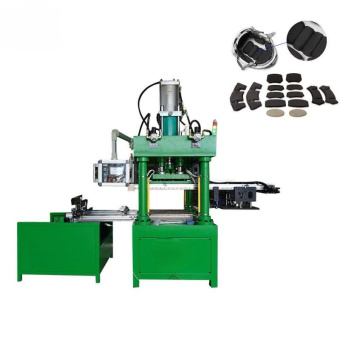

Автоматический станок для горячей штамповки вкладышей для шлемов, модель PP3
Оборудование, использующее контроль температуры, давления, вакуума или других технологических параметров для обработки материалов. Как правило, перерабатываемые материалы включают: губку (пеноматериал), композитные материалы на основе губки, EVA и другие составы. При приложении определенного давления сырье подвергается физическим или химическим изменениям в заданных условиях для формирования нового изделия.
Основное назначение: Использование температуры для расплавления поверхностного термоклеевого слоя PU-кожи или других кожаных материалов. Обработанная губка, композитные губчатые материалы, EVA и прочие материалы совмещаются со специальной пресс-формой. Под давлением происходит термосварка кожаных и пластиковых изделий.
Принцип работы:
1. Клеевая система: Использует PU-адгезивы и термоклеи. Конструкция разработана с учетом производительности, удобства эксплуатации, контроля давления и термостойкости.
2. Привод и формование: Использует пневматические или электрические зажимы для опускания и формования. Пресс-форма устанавливается в рабочую головку. Давление головки регулируется для достижения необходимого нагрева, что позволяет плотно и с высокой точностью скреплять пластиковые материалы.
3. Фиксация заготовки: Высокоточный манипулятор надежно фиксирует изделие на платформе. Это простое и удобное решение.
4. Система управления: Применяется ПЛК с сенсорным экраном. Удобный интерфейс, простая навигация. Управление давлением, временем и другие функциональные команды выполняются через сенсорный экран.
5. Принцип нагрева и прессования: Регулируемый пневмоцилиндр приводит в движение нагревательную головку. Мощная головка опускается. Давление свободно настраивается в соответствии с требованиями термосварки и упаковки пластиковых материалов. В основном применяется для термосварки и упаковки изделий из кожи с термоклеевым покрытием.
6. Конструкция для пресс-формы: Пресс-форма устанавливается на плоскую плиту. Монтаж прост и удобен — достаточно зафиксировать форму на плите. Главное преимущество: конструкция рассчитана на пресс-формы большой площади. Размер плоского основания для установки пресс-формы составляет 400×600 мм.
Технические параметры:
Напряжение питания - AC380V, 50Гц
Выходная мощность - 30 кВт
Программируемый контроллер (ПЛК) - XINJE
Входное давление воздуха - 5 кгс/см²
Усилие на выходе бустерного цилиндра - 150 тонн (150T)
Ход бустерного цилиндра - 350 мм
Эффективная площадь прессования - 650 x 550 мм
Серводвигатель - XINJE
Реле -CHINT
Сенсорная панель управления - XINJE
Направляющая (линейная рельса) – HIWIN
Материалы - EPS, EPP, PU
Вес машины - 4500 кг
* Пресс форма не входит в стоимость оборудования. Расчет основывается на чертежах изделия.
В стоимость включены пуско-наладочные работы.
