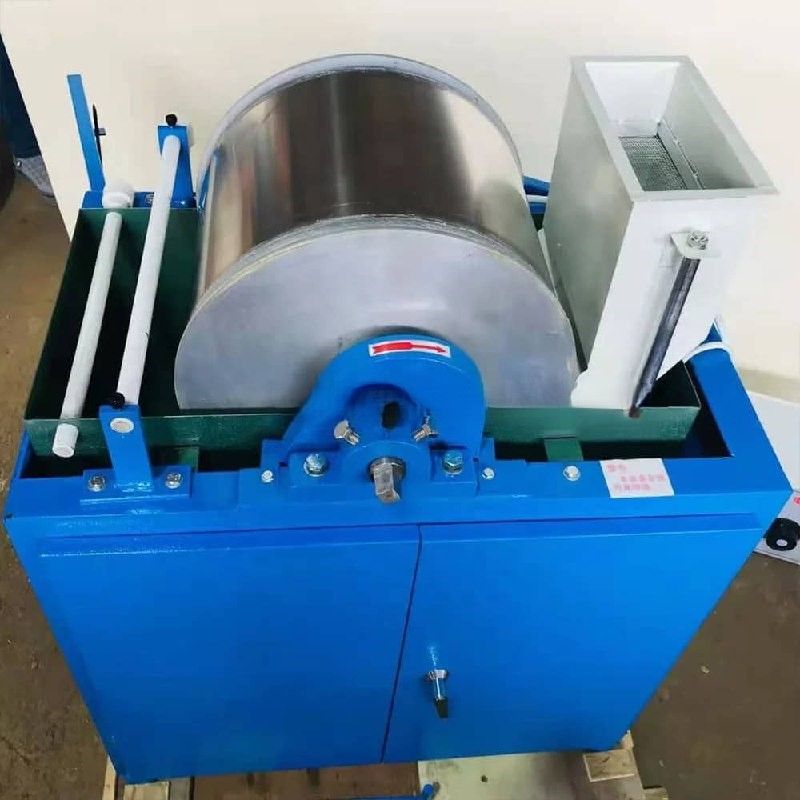

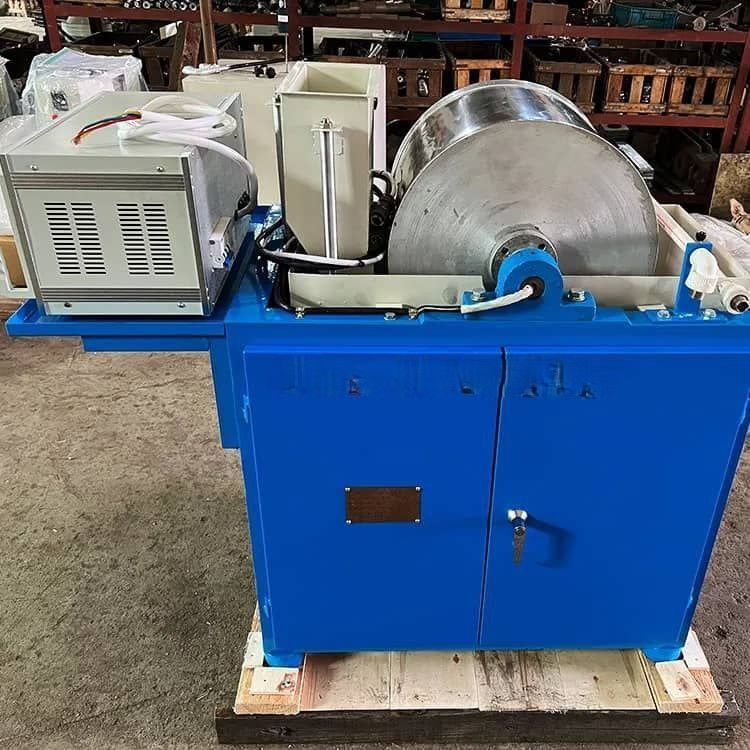

Лабораторный магнитный сепаратор, модель 300*400мм
Барабанный мокрый слабомагнитный сепаратор в основном используется в лабораториях обогащения металлических руд. Он использует мокрый способ для магнитного разделения тонкозернистой сильномагнитной руды, а форма сепарации — прямоточная. Барабанный мокрый слабомагнитный сепаратор имеет малые габариты, небольшой вес, прост в эксплуатации и удобен в обслуживании. Данное оборудование не подходит для обогатительных испытаний с использованием коррозионных жидкостей.
Технические характеристики:
Размер барабана: 400x300 мм
Скорость вращения барабана: 25 об/мин
Номинальный рабочий ток: 3.5 А
Максимальный размер загружаемого материала: 2 мм
Магнитное поле: 0-1250 Гаусс, регулируемое
Напряжение питания: 380 В / 50 Гц, трёхфазное
Мощность: 0.37 кВт
Производительность: 20-60 кг/ч
Габаритные размеры (ДхШхВ): 783 x 600 x 1200 мм
Вес нетто: 260 кг
Температура катушек полюсов (°C) -<100
Мощность (кВт) - 0.37
Производительность (кг/ч) - 20-60
Описание конструкции и особенности
Барабанный мокрый слабомагнитный сепаратор состоит из основного блока магнитного сепаратора и блока питания барабана.
Основной блок магнитного сепаратора включает в себя:
1. Раму
2. Магнитный барабан
3. Рудебный лоток (камеру)
4. Водораспылительную трубу
5. Приводное устройство
6. Загрузочную коробку
Блок питания барабана представляет собой отдельный блок питания на кремниевых мостовых выпрямителях, выходной сигнал которого регулируется с помощью ручки регулятора.
1. Рама: Сварена из стального уголка и является несущей конструкцией всей машины.

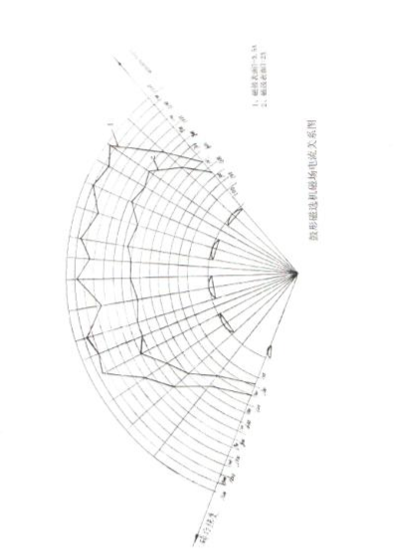

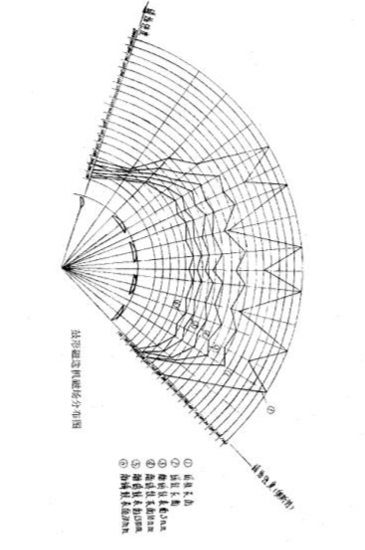

2. Магнитный барабан: Оснащен четырьмя катушками возбуждения и магнитопроводами, а на разгрузочной стороне установлен дополнительный магнитный полюс без катушки возбуждения для облегчения разгрузки. Эти пять магнитных полюсов имеют веерообразную форму и закреплены на оси-оправке. Барабан (цилиндр) изготовлен из немагнитных материалов — алюминия и нержавеющей стали. Соединение катушек на полюсах создает переменную полярность магнитного поля на поверхности каждого полюса. Минеральные частицы переворачиваются до 180 градусов каждый раз, проходя через магнитный полюс. Под действием магнитного перемешивания качество магнитного продукта повышается. На одном конце оси-оправки имеется квадратный выступ, который позволяет вручную поворачивать магнитные полюса внутри барабана вокруг оси для удовлетворения потребностей при обработке различных минералов.
3. Приводное устройство: Установлено на нижней боковой стороне рамы. Для снижения центра тяжести всей машины приводная часть состоит из трехфазного асинхронного двигателя и червячного редуктора. Выходной вал редуктора через цепную передачу вращает барабан, приводя его в движение (магнитные полюса при этом не вращаются). Скорость вращения барабана постоянна и составляет 25 об/мин, а направление вращения барабана совпадает с направлением потока пульпы.
4. Рудебный лоток: Сварен из алюминиевых и нержавеющих стальных листов и закреплен на раме винтами; на стороне загрузки лотка имеется переливное отверстие для поддержания уровня жидкости, а в нижней части разгрузочного желтка для концентрата предусмотрен выпускной патрубок для выгрузки продукта.
5. Водораспылительная труба: Медная труба с отверстиями, установленная на раме, подключенная к водопроводу и предназначенная для промывки магнитного концентрата на поверхности барабана; угол распыления можно регулировать поворотом трубы.
6. Загрузочная коробка: Корпус сварен из листов нержавеющей стали, ее функция — обеспечение равномерности подачи материала.
