Описание
Магнитный сепаратор с металлодетектором и ПЛК, модель JL12
Технические параметры:
Продолжительность включения (ПВ): 10%
Способ охлаждения: Естественное (самоохлаждение)
Ширина ленточного конвейера: 1000 мм

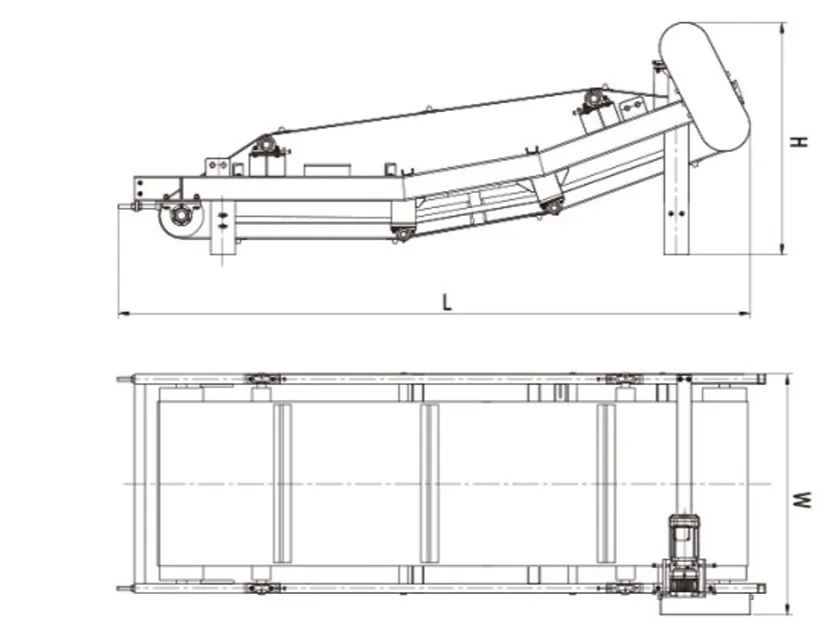

Габаритные размеры: 4590 x 1760 x 1700 мм
Вес: 5200 кг
Адаптивная ширина конвейера: 1200 мм
Номинальная высота подвеса (подвесной монтаж): ≤500 мм
Средняя мощность: ≤5,7 кВт
Мощность главного возбуждения: ≤18 кВт
Мощность вспомогательного возбуждения: ≤26 кВт
Приводная мощность (для металлургии / сталелитейных заводов): ≤7,5 кВт
Приводная мощность (для горнорудной промышленности): ≤11 кВт
Комплектный блок питания: 4,5
Модель металлодетектора: BT-400B-1200
Описание:
- эффективность удаления> 99.2%
- количество транспортируемой руды < 0.5%
- точное удаление крупных ковшевых зубьев 35кг
Уникальная четырёхступенчатая технология «захват– разделение– выброс– очистка» гарантирует максимальную эффективность. Система специально разработана для работы с металлургическим шлаком и магнитными рудами, обеспечивая высокую производительность и надёжную защиту оборудования.

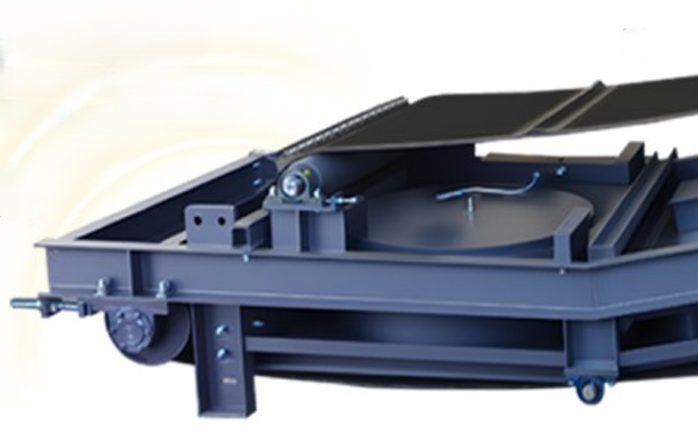

Полностью герметичная магнитопроводная система полностью исключает короткое замыкание из-за проводящей пыли.

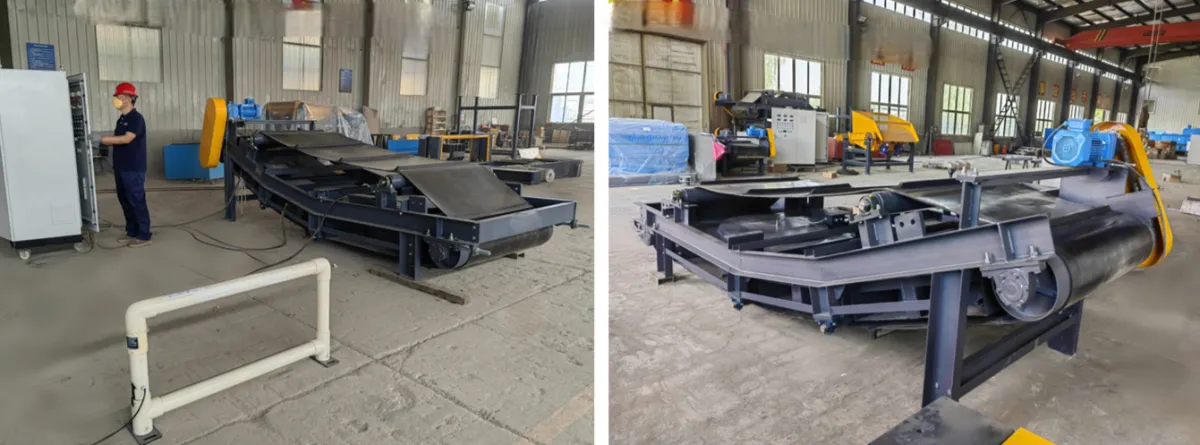

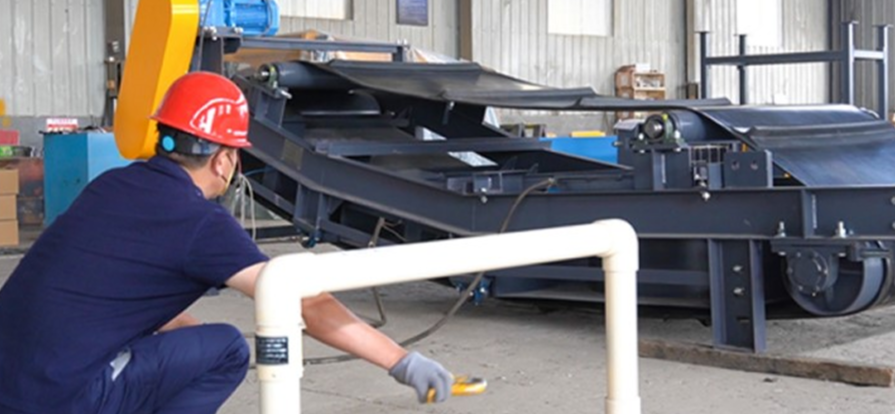

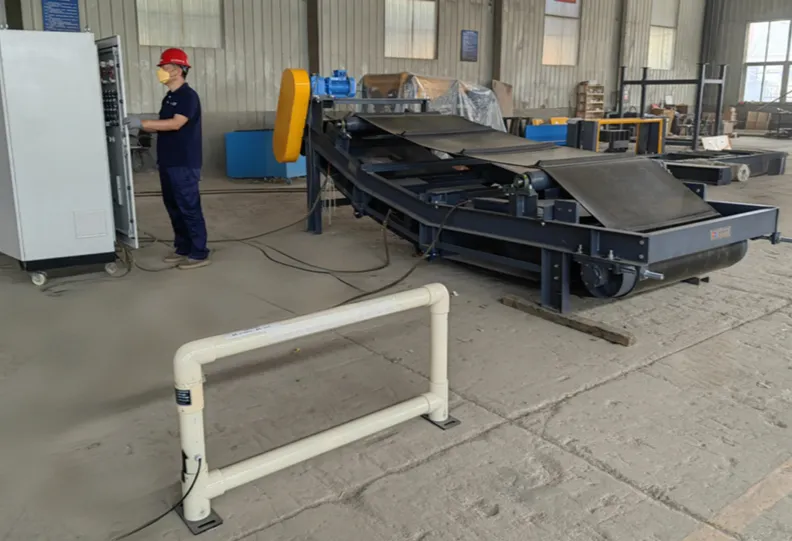

Металлоискатель + комбинированный устройство для удаления железа + электрический шкаф управления В сочетании с металлоискателем образует полноценную автоматическую систему обнаружения и удаления железа без пропусков.
Вся машина отличается высокой степенью согласованности и полным набором функций. Она оснащена двумя режимами работы: ручным и автоматическим, что позволяет ей соответствовать различным эксплуатационным требованиям. Система работает автоматически, без участия человека, а магнитный сепаратор запускается сразу после получения сигнала металлодетектора.

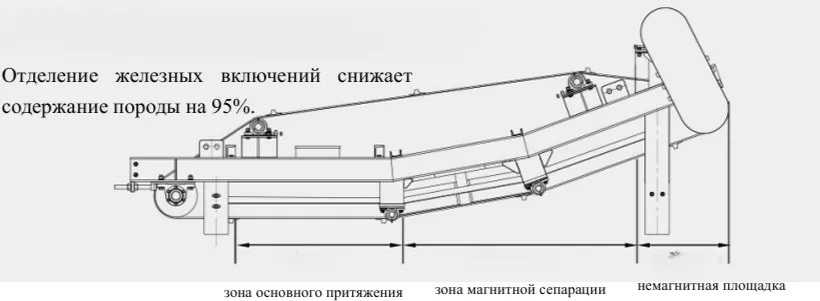

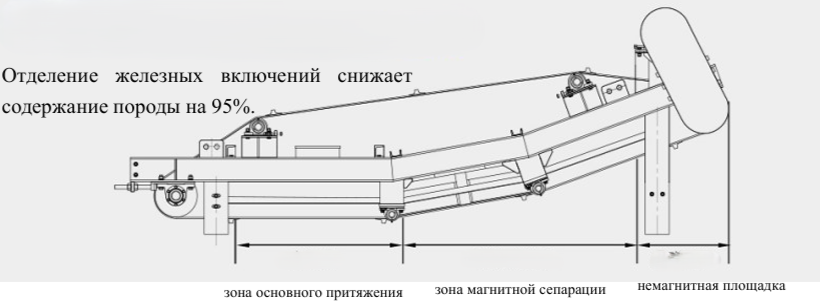

Многоступенчатое целевое разделение:
Точная детекция:
Специализированный металлоискатель экранирует сигнал руды и фиксирует железные включения диаметром более Ф20 мм.
Сверхмощная адсорбция: В основной магнитной зоне создаётся импульсное поле 12000 Гс, пронизывающее слой материала толщиной до 650 мм, мгновенно улавливающее железные детали весом до 35 кг.
Интеллектуальная сортировка: Первая стадия разделения: возврат на ленту до 80% магнитной руды.
Вторая стадия разделения: специальная система магнитных полюсов удаляет пластинчатые примеси.
Третья стадия разделения: слабое магнитное поле отбрасывает остаточные минеральные частицы.
Чистый возврат: Железные включения скользят на немагнитный распределительный стол, при этом содержание примесей в возврате менее 0,5%.
Область применения: в горнодобывающей и металлургической промышленности для удаления железа.
1) Сценарий применения: Линия извлечения железа из стального шлака
Цель очистки: Крупные зубья ковшей, головки гидромолотов
Оборудование под защитой: Валковые прессы, вертикальные мельницы
2) Сценарий применения: Система прямого восстановления железа
Цель очистки: Фрагменты восстановительных капсул, жаропрочные стальные болты Оборудование под защитой: Восстановительная печь, котёл утилизации тепла отходящих газов
3) Сценарий применения: Цех обработки шлака
Цель очистки: Остаточное железо на футеровке шлакового ковша, крюковая сталь Оборудование под защитой: Дробильно-сортировочная линия

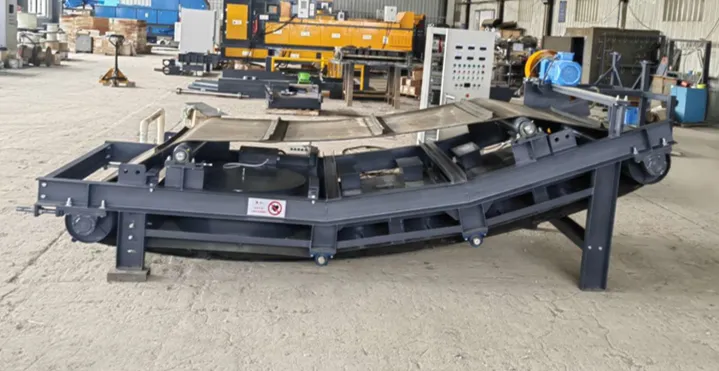

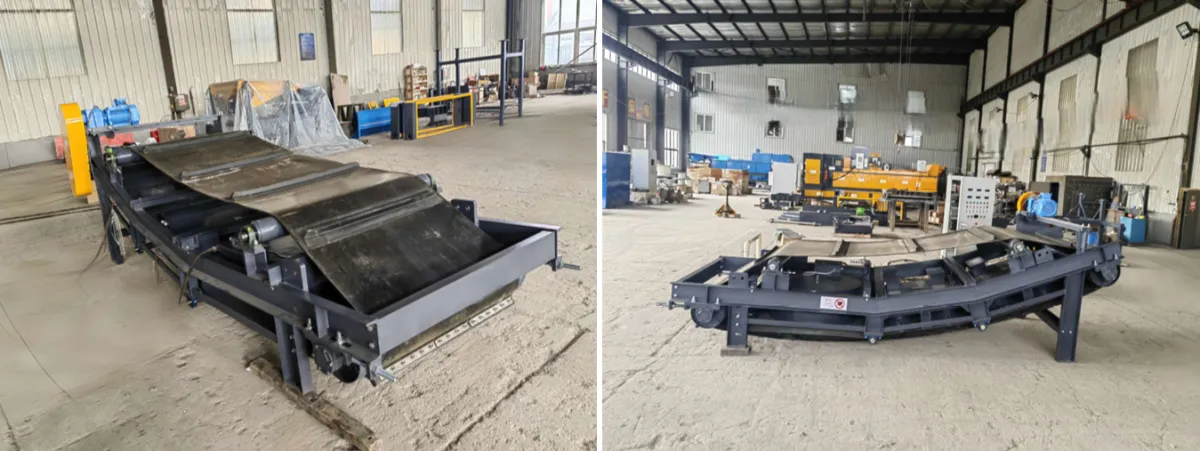

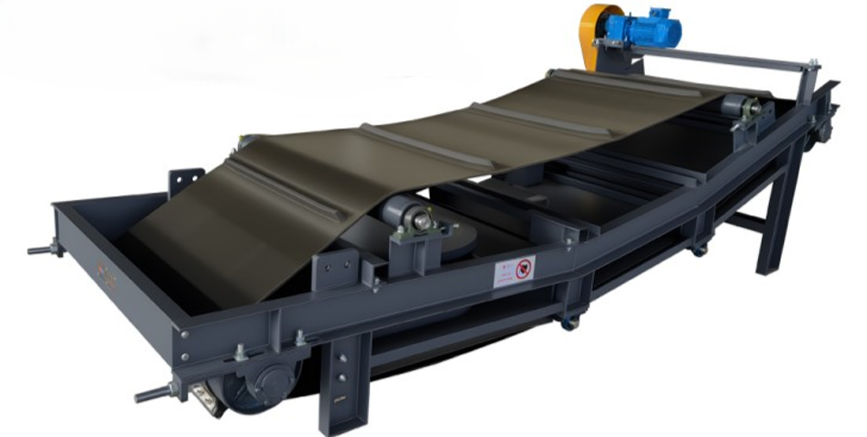

Магнитный сепаратор

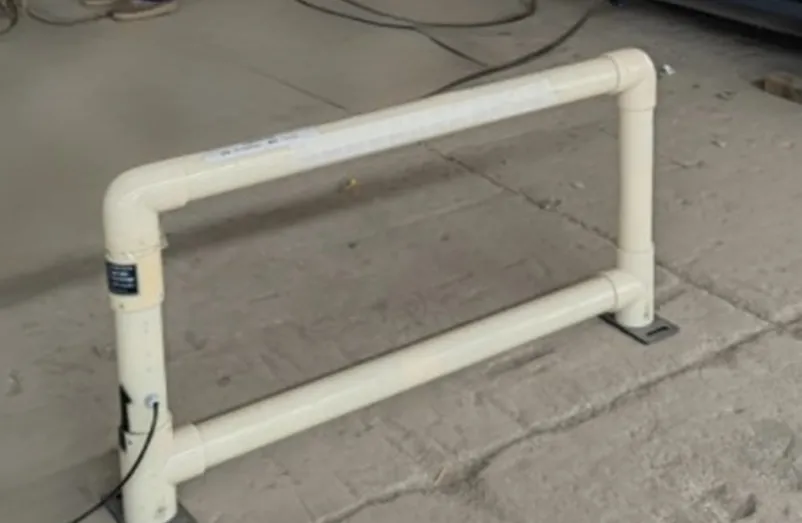

Металлодетектор

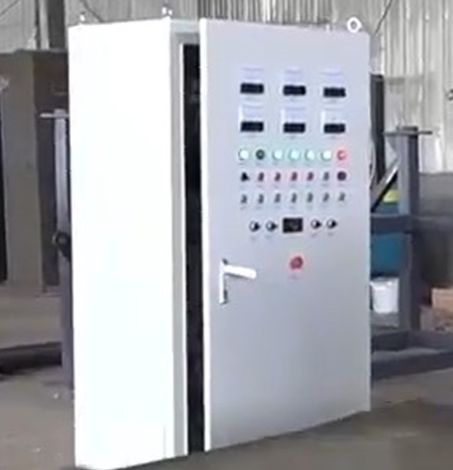

Шкаф управления
В стоимость включены пуско-наладочные работы.
