Описание
Характеристики продукции:

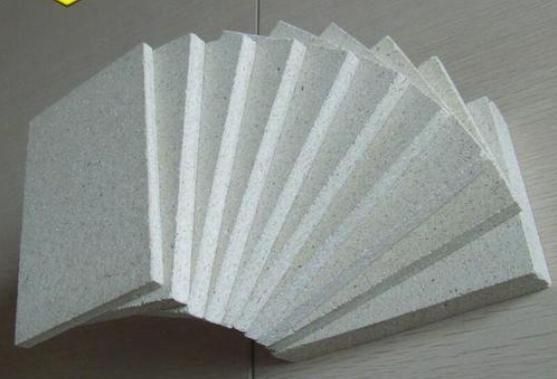

Размер плиты: 1100*2840 мм.
Проектная скорость производственной линии: 1500-1800 листов/день (из расчета толщины плиты 6 мм).
Водоснабжение: Подача воды к оборудованию обеспечивается Покупателем. Все строительные работы (фундаменты и т.д.) выполняются Покупателем.
Электропитание: Напряжение: 380 В, частота: 50 Гц.
Конфигурация:
ПЛК (контроллер): Siemens
Преобразователь частоты: Shenzhen Inovance
Низковольтное оборудование: Chint
Фотоэлектрические датчики: Autonics
Пневмосистема: Источник сжатого воздуха (компрессор) предоставляется Покупателем.
Комплектация:
Система смешивания
Смеситель-дозатор

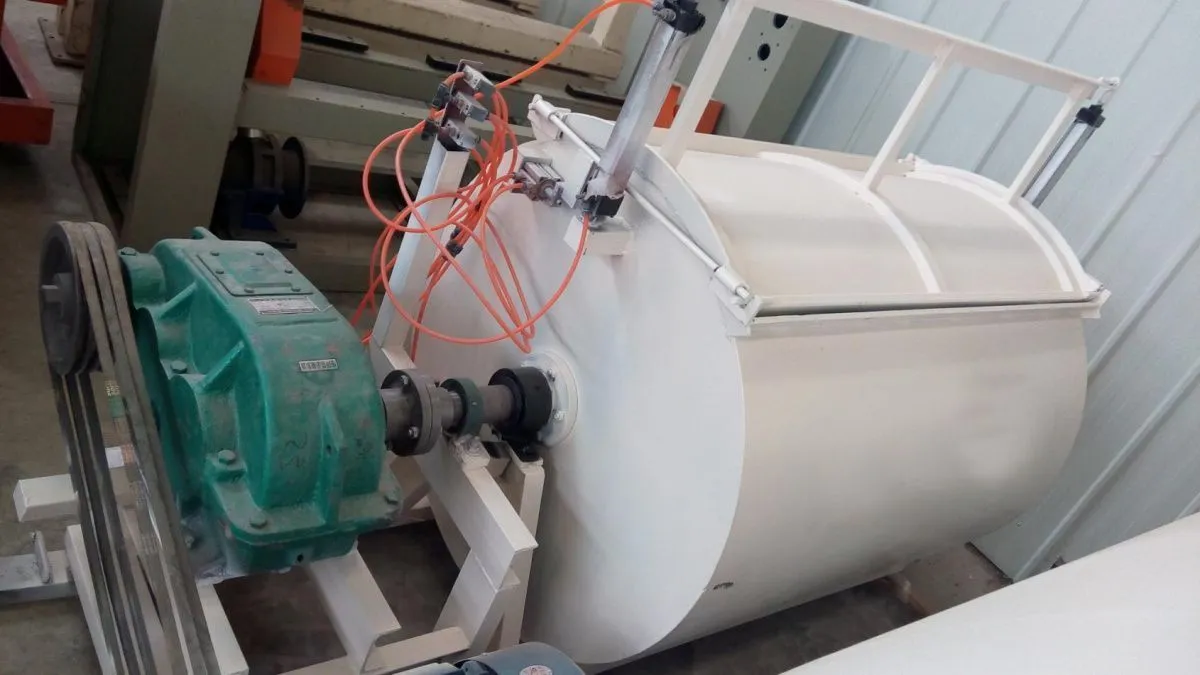

Одновальный смеситель(используется для смешивания основных материалов) 2 шт18,5 кВт *2 1,2 м³
Φ1200*1200
Толщина стенки: 3,7 мм
Толщина боковой стенки: 10 мм

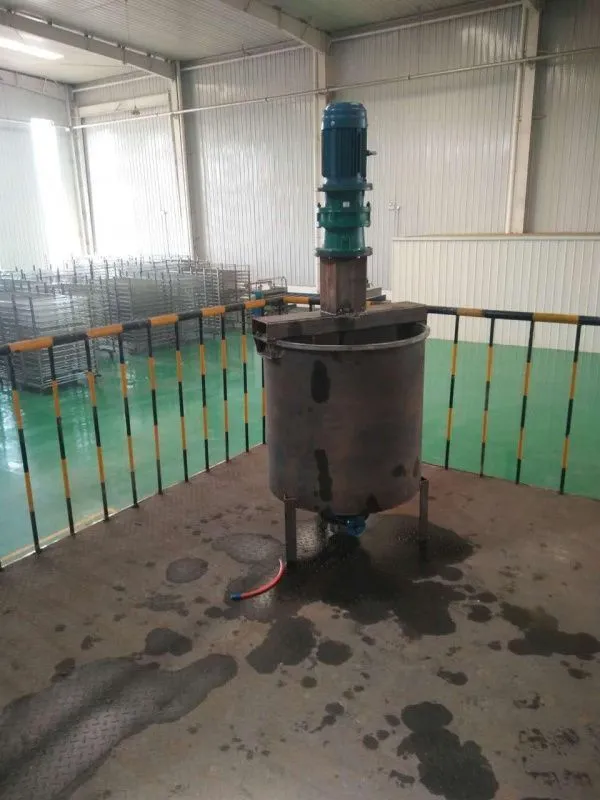

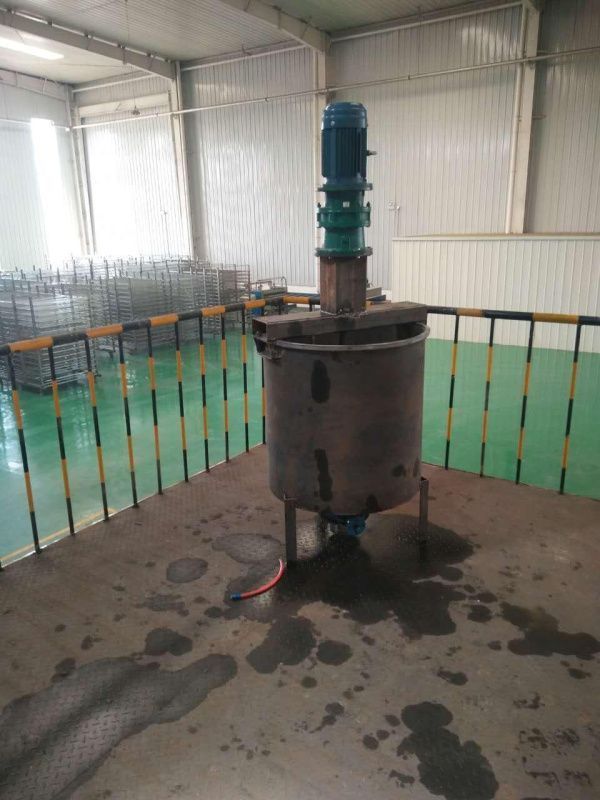

Вертикальный смеситель для песковой (лицевой) смеси
Используется для приготовления смеси верхнего (лицевого) слоя
Вертикальный смеситель для нижнего слоя
Платформа подачи и накопительный бункер – предоставляется Покупателем

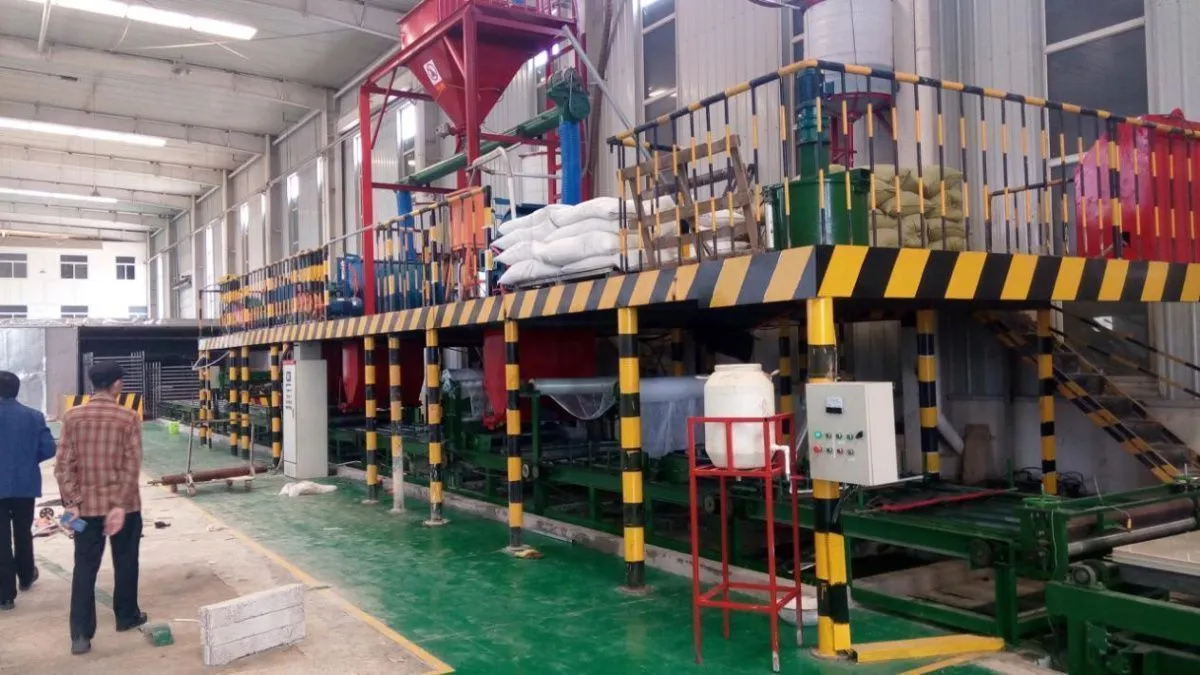

Смесительная платформа, нижний бункер, лестницы, ограждения. Чертежи будут предоставлены
Автоматическая система подачи листов
Автоматическая подача листов
Толкатель листов, пневматический цилиндр
Макс. ход: 700 мм

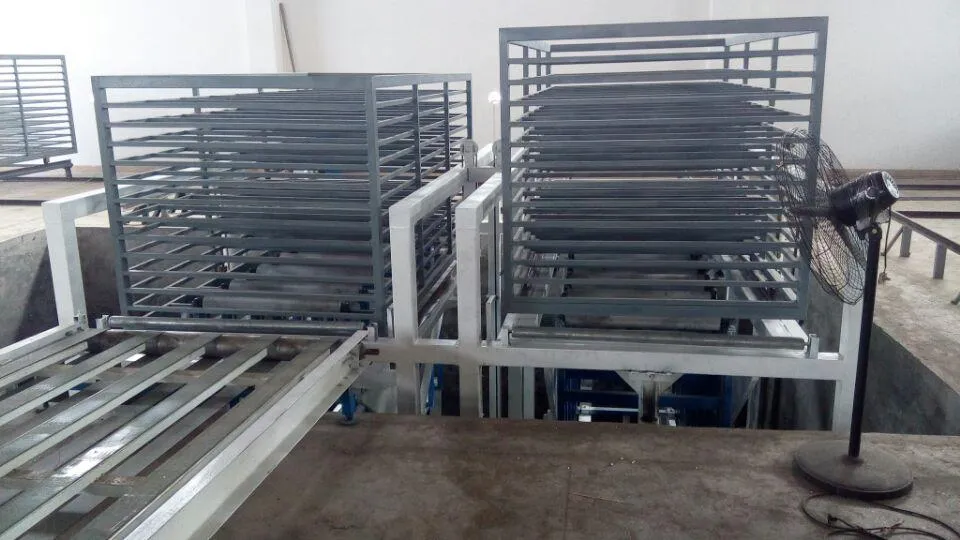

Штабелер (накопитель) шаблонов (с гидростанцией)
Сдвоенный гидроцилиндр
Мощность 4 кВт
Платформа ускоренной подачи листов
Резиновый прижимной валик, подъемный цилиндр
Мощность 1,5 кВт
Длина: 3 м

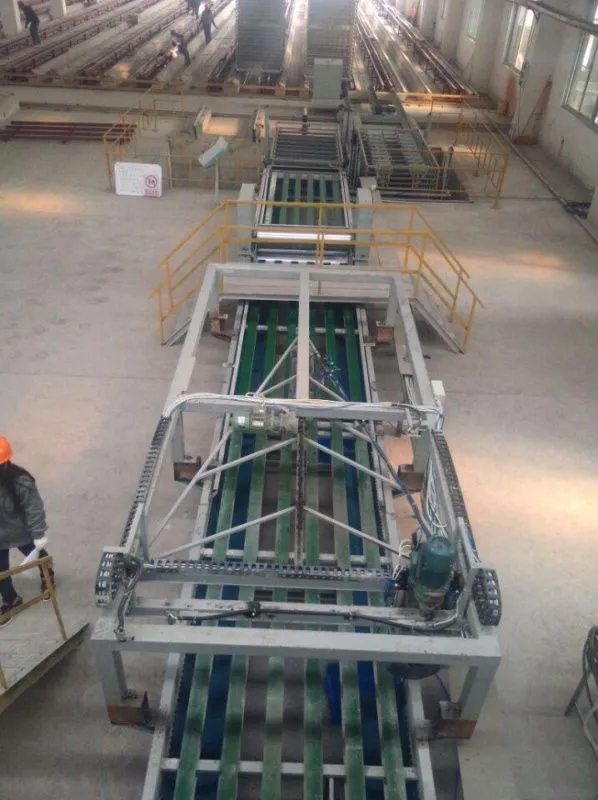

Система изготовления, формования и прессования плит

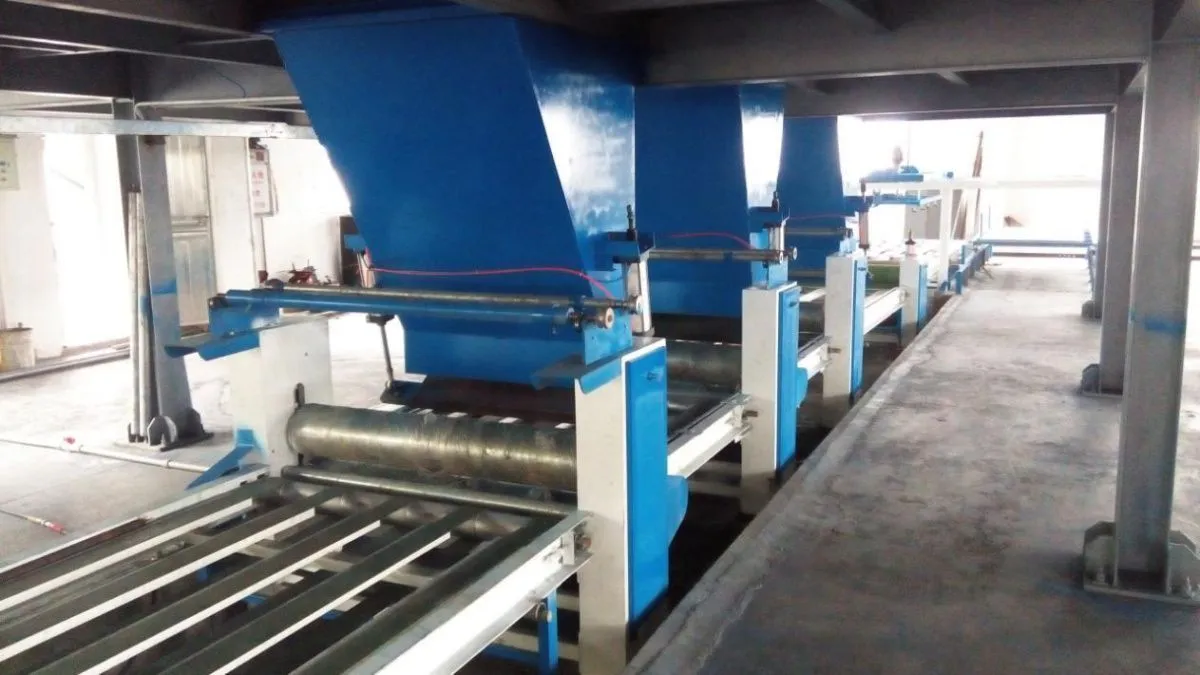

Машина для формования и допрессовки плит
Транспортер для нанесения разделительного состава
Транспортер подачи шликера (пульпы)
Устройство автоматического нанесения разделительного состава
Длина транспортеров 3 метра
Управление на базе ПЛК (программируемого логического контроллера)
Вал для нанесения шликера Ø100, бункер для шликера. 3 шт.
Плоский скребок для выравнивания (из жесткого поролона/губки) 2 комплекта
Мощность 4 кВт

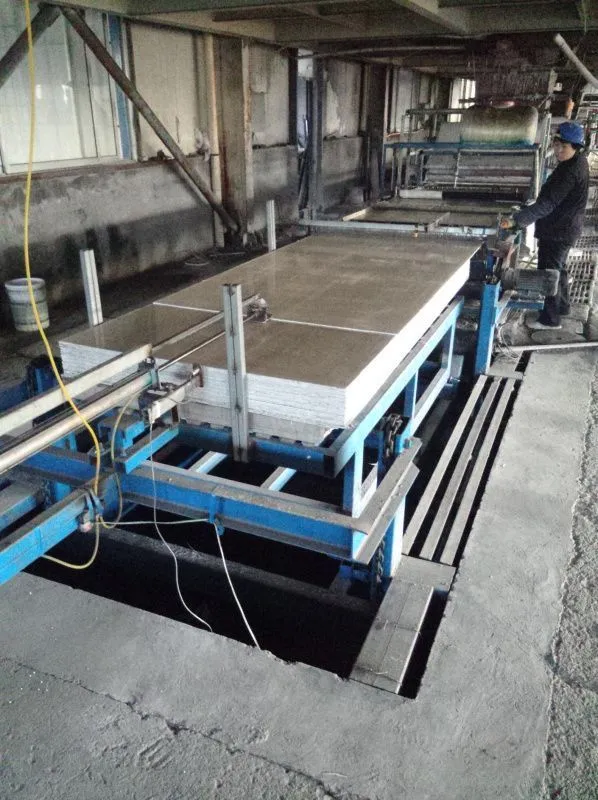

Станок для автоматической резки сырых (влажных) плит
Автоматическая резка по заданной длине: дисковый нож (Ø300 мм)
Мощность: 1,1 кВт

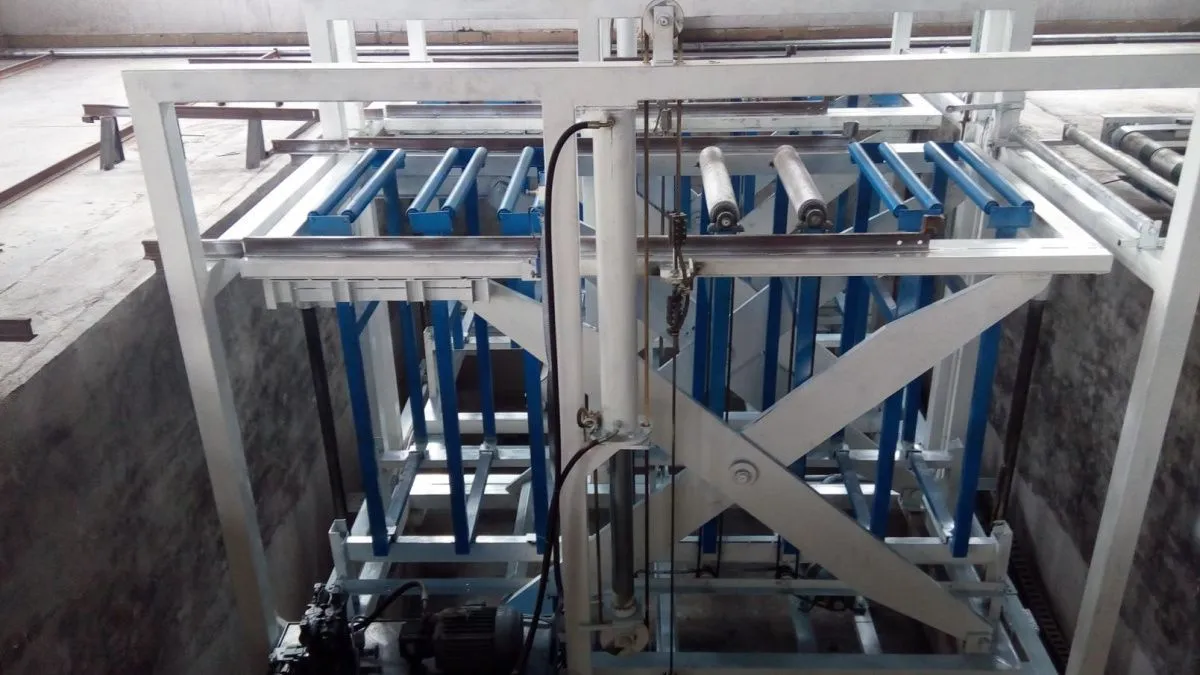

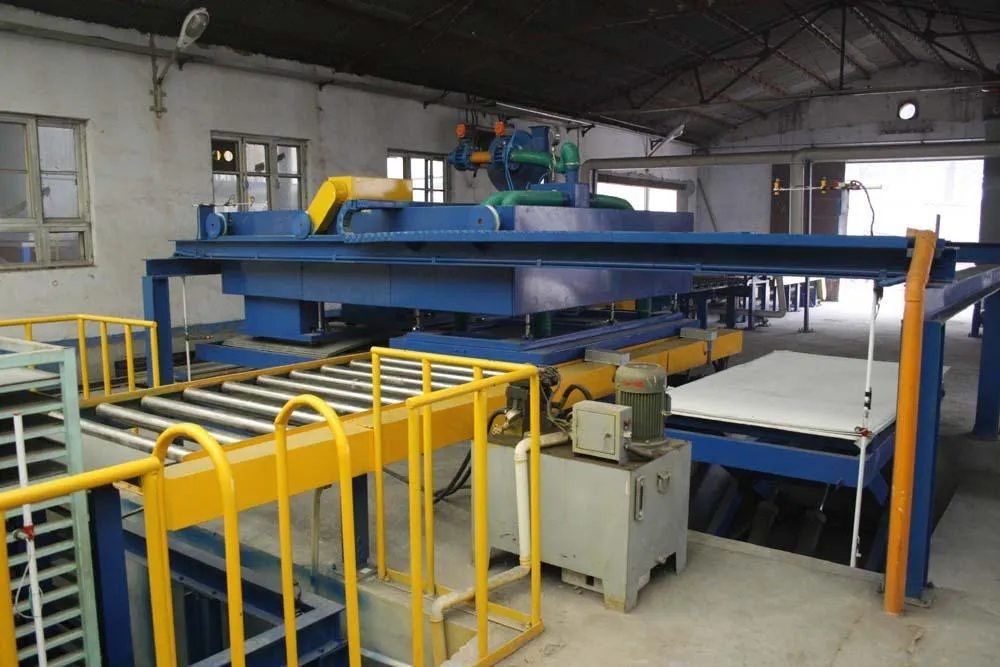

Двухпозиционная подъемная система для сбора плит
Подъемная рама с пневматическим внутренним сердечником
Подъемный двигатель 4 кВт * 2
Двигатель перемещения (ходовой) 2,2 кВт
Транспортная система тележек для отверждения
Однопозиционный подъемник для выдачи плит
Механический подъемник
Мощность: 4 кВт
Пневматическая внутренняя подъемная рама
Автоматическая система съема с формы
Транспортер: ленточный конвейер 3 метра
Однопозиционное вакуумное захватное устройство (присоски) (для сбора и укладки готовой продукции)
Мощность: 4 кВт
Включая 1 укладчик-паллетайзер
Устройство для очистки шаблонов
Резиновый вал Ø 150
Длина: 1350 мм
Очистной щеточный вал Ø 150
Длина: 1350 мм
Скребочный нож (верхний и нижний) 2 группы
Укладчик-паллетайзер для сбора шаблонов
Включает укладчик-паллетайзер, гидравлическую станцию, устройство выравнивания при укладке
Транспортные тележки для отверждения и рельсовый путь
Электрическая система управления формовочной линией
Контроллер ПЛК, частотное регулирование

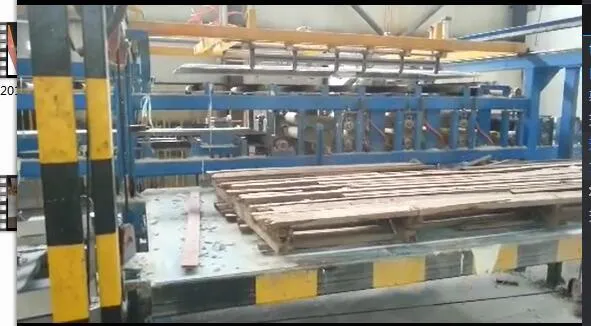

Линия резки плит
Система автоматической загрузки плит (вакуумного типа, с присосками)
Паллетайзер / Укладчик
Габаритные размеры: 2500*1300*600 мм
Гидравлическая станция 4 кВт
Вакуумный загрузчик плит (с присосками) 3 кВт
Станок для резки плит (основной агрегат для продольной и поперечной резки)
Двигатели резки: 5 кВт * 4
Вакуумный разгрузчик плит (с присосками)
Паллетайзер / Укладчик
Гидравлическая станция 4 кВт
Система пылеудаления (обеспыливания) для отрезного станка (одна)
Основной блок пылеудаления
Вентилятор 11 кВт
Каркас для фильтров (пылеуловителя) 89 шт
Фильтровальные рукава Ø133 89 шт
Распределительный шкаф
В стоимость включены пуско-наладочные работы
