Описание
Производительность: 100 кг/ч
Напряжение: 380 В, 50 Гц, 3 фазы.
Базовая комплектация линии:
Реактор с электрическим обогревом ленточного типа, объемом 500 л 2
Двигатель: 11 кВт (Siemens)
Редуктор: R-серия, с закаленными зубьями
Частотный преобразователь (инвертор): 11 кВт
Скорость вращения: 0–62 об/мин
Материал: контактирующая с материалом часть — SUS304, остальное — углеродистая сталь
Электрические нагреватели: 4 кВт × 9 шт. = 36 кВт
Рубашка для циркуляции термального масла
Сварная крышка (заглушка) из SUS304: Ø900 × 6 мм (толщина) × 2
Внутренний бак из SUS304: Ø900 × 600 мм (высота) × 6 мм (толщина)
Наружная крышка рубашки из углеродистой стали: Ø1000 × 6 мм (толщина)
Наружный барабан рубашки из углеродистой стали: Ø1000 × 600 мм (высота) × 6 мм (толщина)
Вал из SUS304: тяжелый смеситель (мешалка) диаметром Ø55 мм
Верхняя крышка: с люком DN200, фланцами, смотровыми окнами и вакуумметром
Рабочая площадка для реактора
Материалы: углеродистая сталь
Поручни из нержавеющей стали
Рифленый лист 3 мм, включая лестницу.

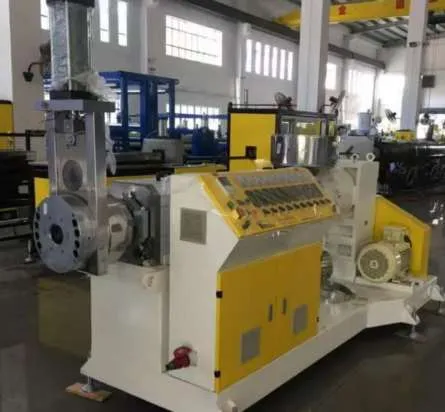

Одношнековый экструдер
Двигатель: 15 кВт (Siemens)
Специальный редуктор для шнека
Диаметр шнека: Ø90
Отношение длины к диаметру (L/D): 20:1
Частотный преобразователь (инвертор): 15 кВт (Fuling)
Частотное регулирование скорости: 0–90 об/мин
Электрический нагрев: 25 кВт
Керамические нагреватели
Материал цилиндра: 38CrMoAlA; поверхность азотирована, глубина азотирования 0,5–0,8 мм
Поверхностная твердость ≥ HV940.
Материал шнека: 38CrMoAlA, поверхность азотирована, глубина азотирования 0,5–0,8 мм, поверхностная твердость ≥ HV840
Цилиндр шнека имеет рубашку для подключения охлаждающей воды.
Гидравлический сменный фильтр (сетчатый фильтр)
Двигатель гидравлической станции 1,1 кВт, гидравлический сменный фильтр 90#
Формующая головка (двухпозиционная)
Формующая головка для клеевых стержней, двухпозиционная, электрический нагрев, труба для охлаждающей воды, точный контроль температуры, выходное отверстие изготовлено из материала PTFE (тефлон) для обеспечения гладкости поверхности и круглости готового изделия.
Ванна водяного охлаждения
Материал: SS304
Длина: 20 метров

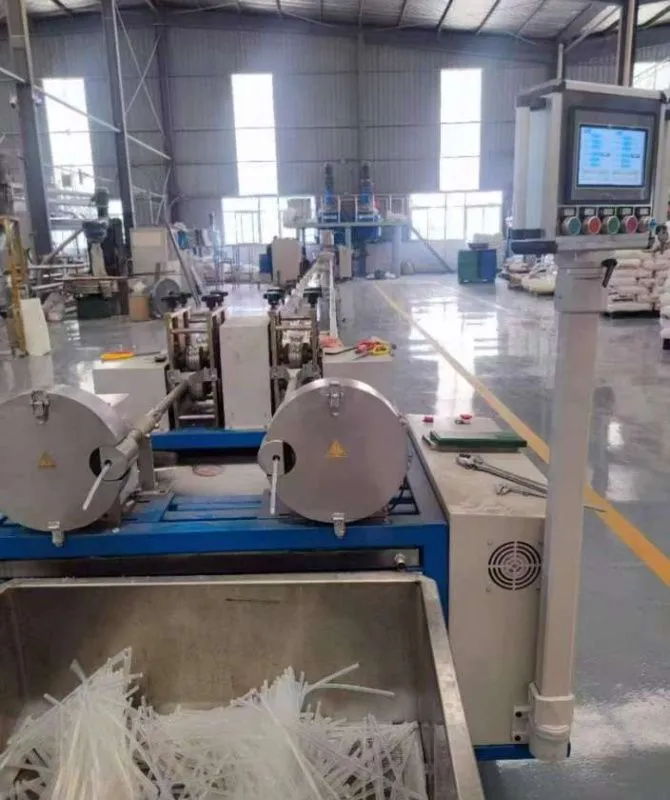

Протяжное устройство (тянущая машина)
Тянущее устройство прижимного валкового типа, двухпозиционное, частотное регулирование скорости, точный контроль толщины и круглости клеевого стержня.
Протяжно-отрезная машина (нож летающего типа)
Чиллер 15 л.с.
Общая мощность 15 кВт, холодопроизводительность 39 кВт/ч.
Электрический шкаф (панель управления)
Электропитание: 380 В, 50 Гц, 3 фазы; управление включением/выключением двигателей; регулировка скорости; контроль функций нагрева и индикация температуры; высокоточная цифровая индикация всех параметров экструзии, функции взаимоблокирующего совместного управления. Электронные компоненты Schneider.
В стоимость включены пуско-наладочные работы
