Линия экструзии прутка для сварки пластика, модель 50 кг/ч с отрезным устройством

Линия экструзии прутка для сварки пластика, модель 50 кг/ч с отрезным устройством

Линия экструзии предназначена для производства сварочных прутков из полиэтилена (ПЭ), полипропилена (ПП).

Материалы - Гранулы ПП ПЭ

Производительность – 5кг/ч

Установленная мощность - 20 кВт (фактически около 60% в

эксплуатации)

Рабочее состояние - 3фазы, 380В，50Гц

Сжатый воздух - 0.3м /минута, ＞0.5Мпа

Охлаждающая вода - ≤25℃ ≥0.3МПа

Комплектация линии:

1.     45/30 Одношнековый экструдер – 1 комплект.

2.     Фильера (экструзионная головка) – 1 комплект.

3.     Вакуумная калибровочная охлаждающая платформа – 1 комплект.

4.     Тянущее устройство – 1 комплект.

5.     Устройство резки (отрезное устройство) – 1 комплект.

6.     Электрическая система управления – в комплекте.

Описание:

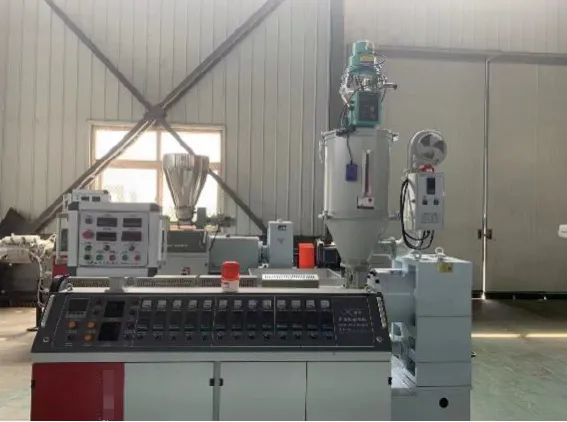

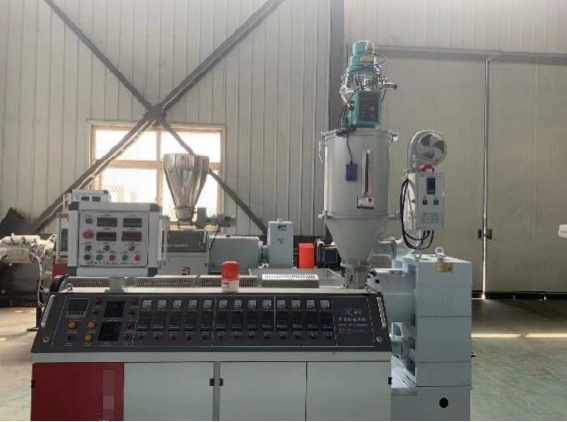

1) 45/30 Одношнековый экструдер – 1 комплект

1.     Загрузочный бункер — 300Т

2.     Рабочий цилиндр — вакуумное устройство

3.     Сушильный бункер — осушитель горячего воздуха

4.     Благодаря использованию оптимизированного шнека и новой конструкции втулки экструдер имеет следующие преимущества: высокую скорость

5.     Диаметр шнека — 45 мм

6.     L/D — 30:1

7.     Материал шнека — 38CrMoAlA

8.     Обработка поверхности шнека — суперлегированная сталь 38CrMoAlA, нагретая и азотированная, глубина азотирования: 0,5–0,7 мм, твёрдость поверхности ≥ HV740

9.     Материал цилиндра — суперлегированная сталь 38CrMoAlA, нагретая и азотированная, глубина азотирования: 0,5–0,6 мм, твёрдость поверхности ≥ HV860

10. Тип нагрева — керамический

11. Мощность нагрева — 8 кВт

12. Количество зон нагрева — зоны (количество не указано)

13. Система охлаждения — охлаждающий вентилятор

14. Мощность охлаждения — 60 Вт × зоны

15. Материал редуктора — HT200

16. Форма шестерни — коническая (Bevel wheel)

17. Материал шестерни — 20CrMnTi

18. Обработка поверхности шестерни — закалка

19. Тип охлаждения — внутренняя циркуляция воды

20. Мощность приводного двигателя — 7,5 кВт, SIEMENS

21. Управление — частотное регулирование (инвертор)

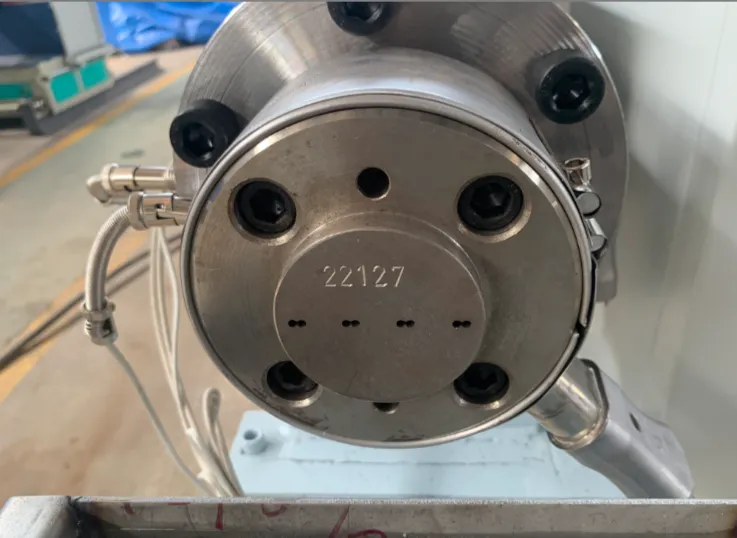

2) Фильера (экструзионная головка) – 1 комплект.

Материал - 3Cr17, кованые, закаленные и закаленные с функцией противоизносной,

антикоррозионной, высокопрочной, высокоточной и длительной службы

* по мере необходимости/образец

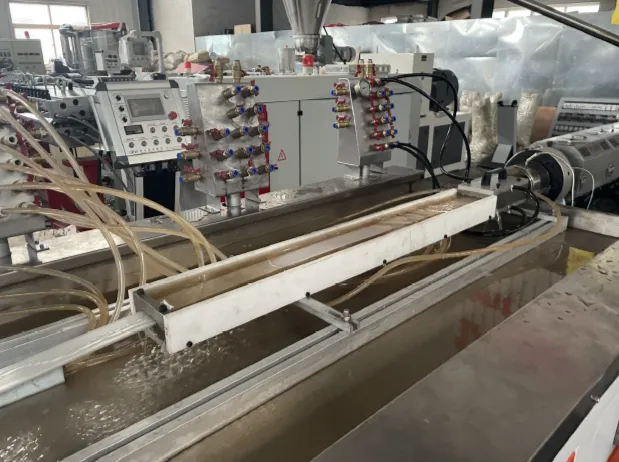

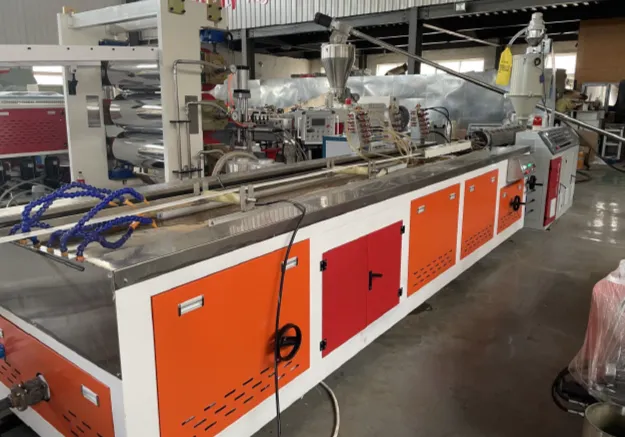

3) Вакуумная калибровочная охлаждающая платформа – 1 комплект.

Бак и желоб для воды из нержавеющей стали, движение вверх-вниз осуществляется с

помощью двигателя мощностью 0,75 кВт, движение влево-вправо и назад-вперед

регулируется вручную с помощью винта.

1 Водяной насос - 2.2квт*1шт

2 Вакуумный насос - 2.2квт*1шт

3 Длина стола - 3000мм

4 Ширина стола - 1000мм

5 Водозаборное отверстие формы - 1комплект

6 Выход воды из формы - 1комплект

8 Количество водопроводных труб - 18шт

9 Количество воздушных труб - 18шт

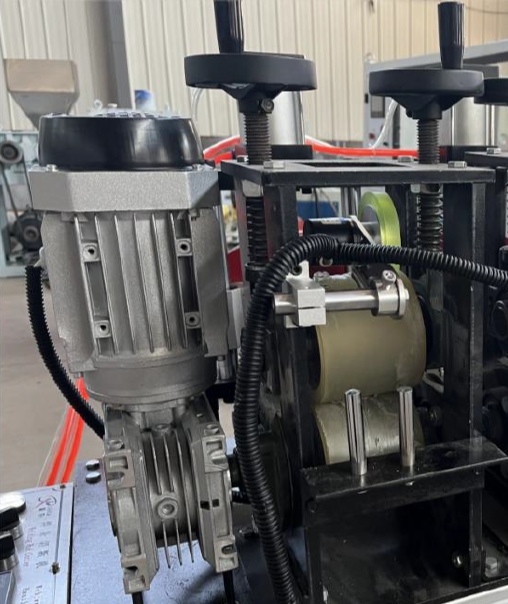

4) Тянущее устройство – 1 комплект.

1. Мощность - 0.55кВт

2. Зажимная система - Резиновый зажим

5) Устройство резки (отрезное устройство) – 1 комплект.

1. Резка фиксированной длины с использованием автоматического измерителя высокой

точности

2. Мощность резки - 0,75 КВТ

3. Модель для резки - Резка пилой

 6) Электрическая система управления – в комплекте.

Инвертер - ABB

Главный двигатель - SIEMENS

Контактор - SCHNEIDER

Измеритель температуры - OMRON из Японии

Твердотельное реле - FOTEK бренд

Потенциометр - BURNS

Предохранитель - HURO бренд

Системы оповещения - Автоматическая сигнализация при перегрузке двигателя

      В стоимость включены пуско-наладочные работы.
