Описание

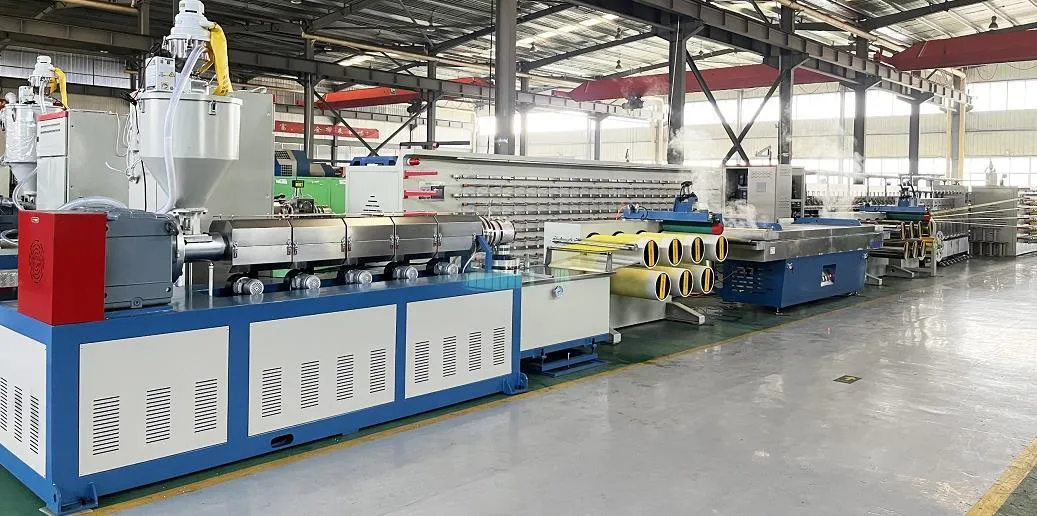

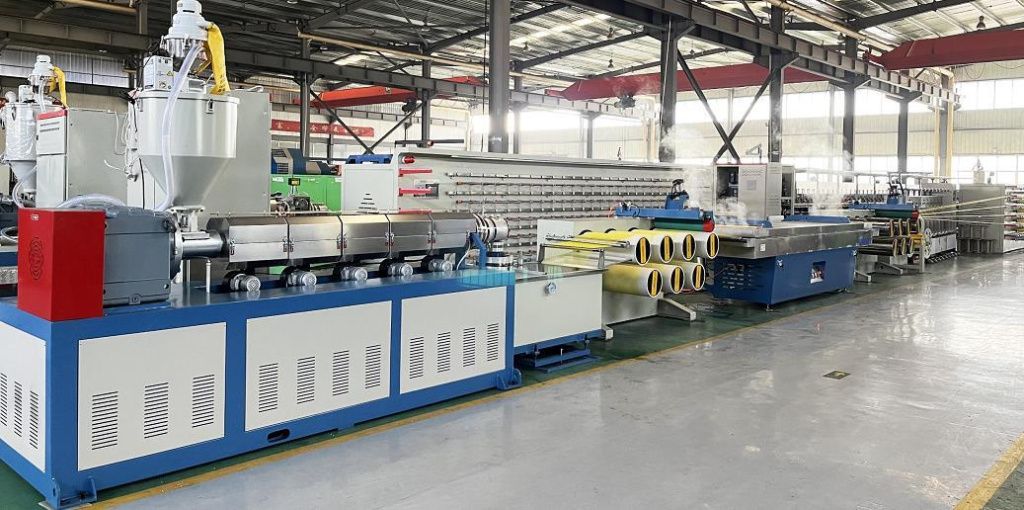

Линия для экструзии мононити из ПП/ПЭ (полипропилен/полиэтилен) подходит для производства рыболовных веревок, пластиковых канатов, рыболовных сетей и т.д.
Требования к пряже
Сырье: ПП (полипропилен) и ПЭ (полиэтилен), 100% первичное или вторичное.
Размер пряжи: 0.20–0.28 мм.
Суточная производительность: 800 кг / 24 часа.
Питание: 380 В, 3 фазы, 50 Гц.
Технические параметры
Часть экструдера
Шнек
Диаметр: 60 мм
Регулировка скорости: частотная
Фильтр: фильтр длительного действия (головка)
Материал цилиндра и шнека: 38CrMoALA, азотированный
Автоматическая загрузка сырья
Метод нагрева: электрический
Двигатели с вентиляторами
Соотношение L/D 33:1
Вращение шнека 0–80 об/мин
Двигатель 1 шт. 22 кВт
Загрузка материала 1 шт. Автоматическая загрузка
Фильера 210 отверстий
Охлаждающий бак 1 комплект
Размеры (Д × Ш × В) 900 × 500 × 500 мм
Регулировка бака: влево-вправо, вверх-вниз
Высота воды: регулируемая
Материал: Нержавеющая сталь
Секция вытяжки 7+1 ролик
Материал ролика: Резина
Регулировка скорости: частотная
Прижимной ролик: ручного типа
Тип привода: зубчатый
Размер роликов 1–6: Диаметр 296 × 500 мм
Размер 7-го ролика: Диаметр 296 × 550 мм
Размер резинового ролика: Диаметр 160 × 500 мм
Мощность привода 2.2 кВт
Бак с горячей водой 1 комплект
Размер (Д × Ш × В) 4000 × 500 × 850 мм
Внутренний материал: нержавеющая сталь с изолирующим слоем
Метод нагрева: электрический
Прижимной ролик: из нержавеющей стали, диаметр 190 мм
Секция вытяжки 7+1 ролик
Поверхность: нержавеющая сталь
Регулировка скорости: частотная
Прижимной ролик: ручного типа
Тип привода: зубчатый
Размер роликов 1–6: Диаметр 296 × 500 мм
Размер 7-го ролика: Диаметр 296 × 550 мм
Размер резинового ролика: Диаметр 160 × 550 мм
Мощность привода 5.5 кВт

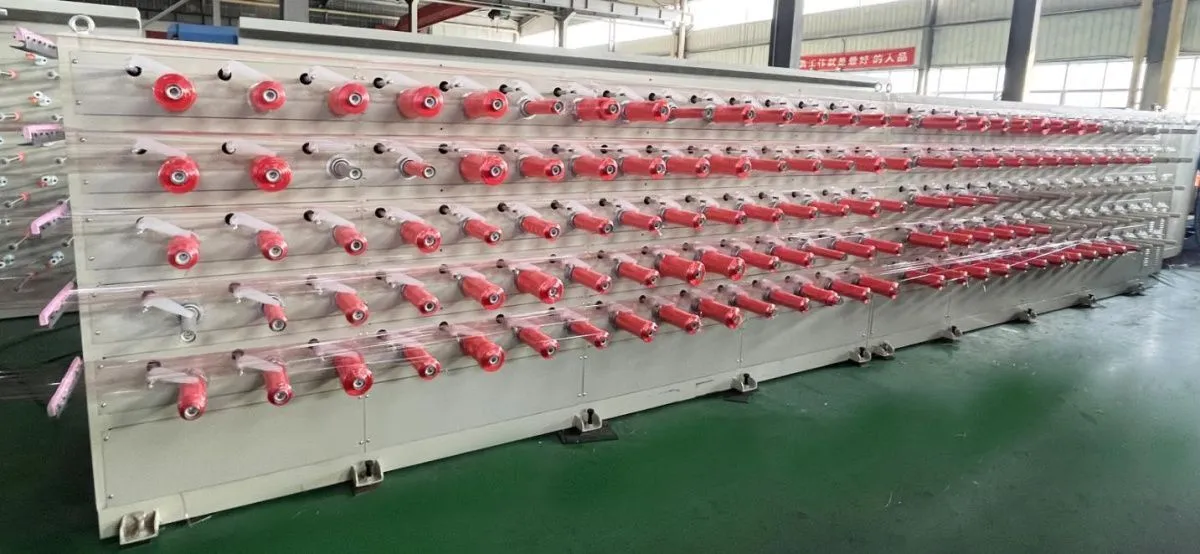

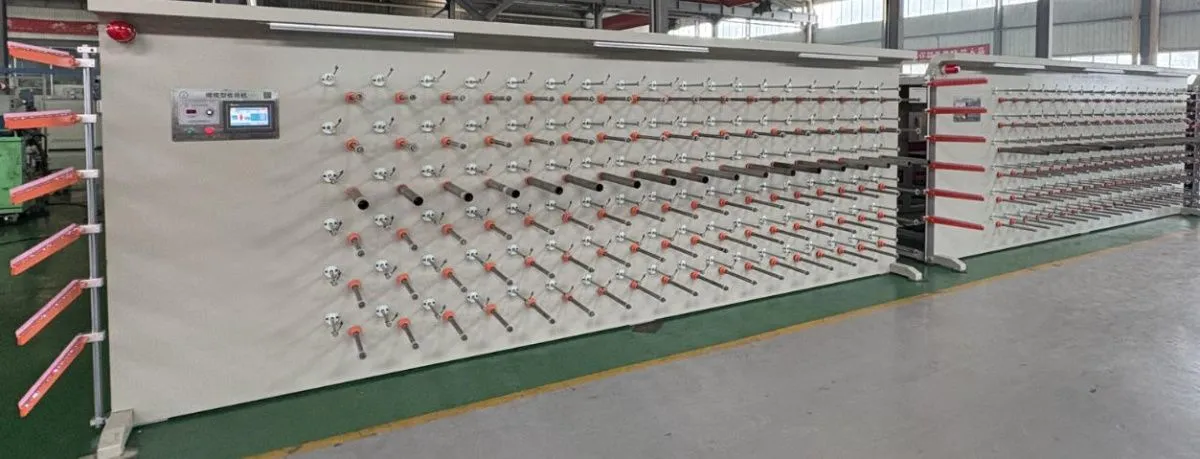

Намоточная часть 2 шт.
Одно устройство на 96 веретен, одно устройство на 126 веретен
Вес наматываемой пряжи 3 кг
Форма возвратно-поступательного движения: зубчатая
Одинарная намотка осуществляется каждой намоточной секцией
Система ПЛК
Форма возвратно-поступательного движения: Зубчатая
Двигатель возвратно-поступательного движения 2.2 кВт
Крутящий момент двигателя 0.8 Н·м
Количество веретен 222 веретена
Намоточная часть для отходов
Двигатель крутящего момента: 8 Н·м
С контроллером скорости
Экструдер для ПЭ-ленты
Экструзионная головка
Диаметр шнека Ø 60 мм
Контроль скорости: частотный
Управление ПЛК
Фильтр: фильтр длительного действия
Материал шнека: 38CrMoALA
Метод нагрева: электрический
Редуктор: циркуляционное водяное охлаждение
Соотношение L/D 33:1
Скорость вращения шнека 0–80 об/мин
Двигатель 22 кВт
Нагревательный элемент: Нагревательный стержень
T-образная фильера 650 мм
Максимальная производительность 800 кг/24 часа
Размер пряжи 2 × 0.035 мм (справочно)
Охлаждающий бак
Размер 1000 × 950 × 500 мм
Регулировка бака: влево-вправо, вверх-вниз
Высота воды: регулируемая
Материал: Нержавеющая сталь
Секция вытяжки 1 комплект
Материал: Нержавеющая сталь
Контроль скорости: частотный привод (VFD)
Тип роликов: пневматический
Прижимной ролик: Резина
Водоотжимной ролик Ø 140 × 750 мм
Вытяжной ролик Ø 176 × 750 мм
Мощность 4 кВт
Максимальная скорость 20 м/мин
Горячая печь 1 комплект
Размер 6000 × 700 × 1100 мм
С устройством сохранения тепла
Мощность нагрева 30 кВт
Метод нагрева: электрический
Метод открытия двери: пневматический
Вытяжной ролик 5+1
Материал 5 роликов: Хромирование поверхности
Контроль скорости: частотное преобразование
Тип прижимного ролика: пневматический
Тип передачи: зубчатый
Оснащена системой аварийной остановки
Редуктор: твердая поверхность зуба
Материал ролика: Резина
Размер 4-го ролика: Ø 320 × 700 мм
Размер 5-го ролика: Ø 320 × 750 мм
Прижимной ролик: Ø 160 × 700 мм
Мощность 7.5 кВт
Горячая печь
Размер 4000 × 700 × 1100 мм
С устройством сохранения тепла
Метод нагрева: электрический
Метод открытия двери: пневматический
Мощность нагрева 20 кВт
Вытяжной ролик 3+1
Материал 3 роликов: Хромирование поверхности
Контроль скорости: частотное преобразование
Тип прижимного ролика: пневматический
Тип передачи: зубчатый
Редуктор: твердая поверхность зуба
Материал ролика: Резина
Размер 3-го ролика: Ø 320 × 700 мм
Прижимной ролик: Ø 160 × 750 мм
Мощность 5.5 кВт

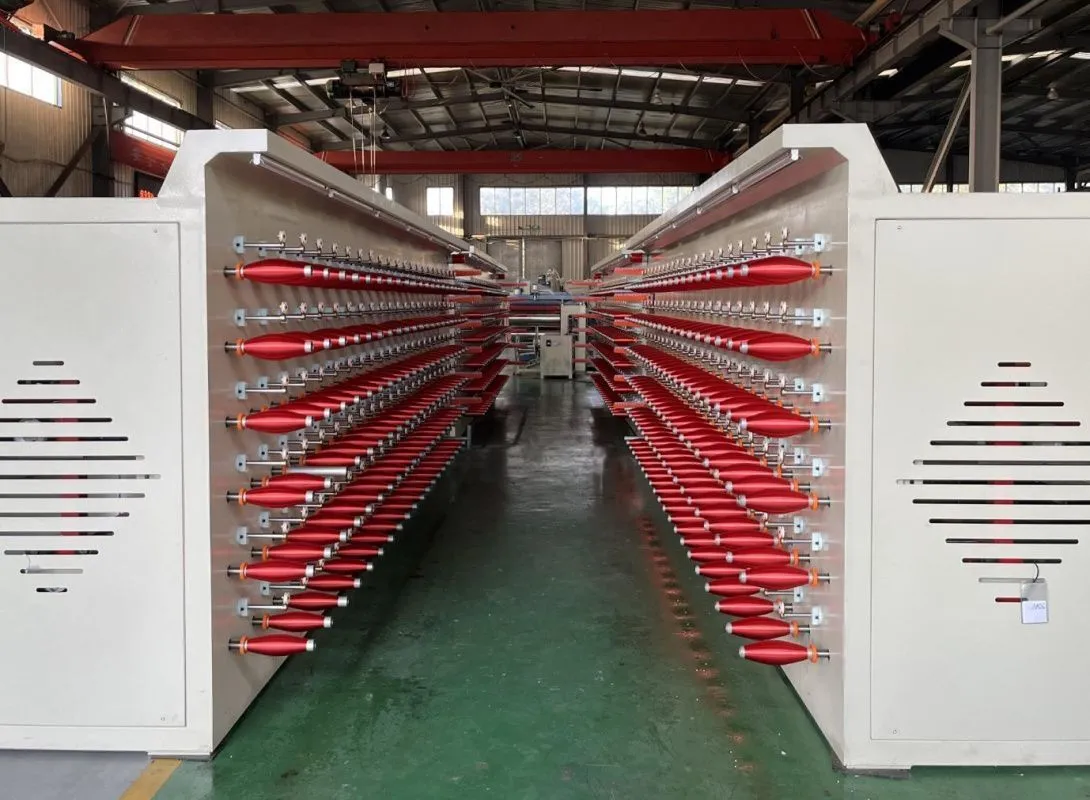

Намоточная часть
Веретена намотки 100 веретен
Мощность двигателя 2.2 кВт
Размер железной трубки ID 38 × 230 мм
Диаметр намотки 110 мм
В стоимость включены пуско-наладочные работы
