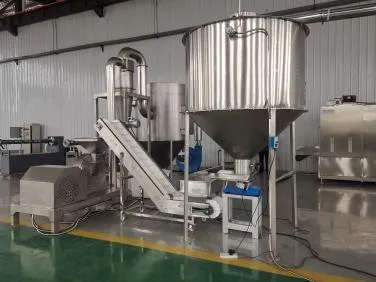

Линия по производству модифицированного крахмала GTF-200

Производственная мощность: 200-350 кг/ч

Линия производства модифицированного крахмала для рисовых хлопьев

Линия обработки модифицированного крахмала состоит из следующих основных систем:

·         Экструзионная система

·         Система сушки (охлаждения)

·         Система помола

·         Система управления

Ключевая технология:
В основе производства лежит метод двухшнековой экструзии, который обеспечивает:
✔ Безопасность процесса
✔ Высокую эффективность переработки

Схема технологического процесса:

Конвейер → Смеситель → Конвейер → Двухшнековый экструдер → Конвейер → Сушильная установка → Конвейер → Измельчитель → Конвейер → Упаковочный автомат

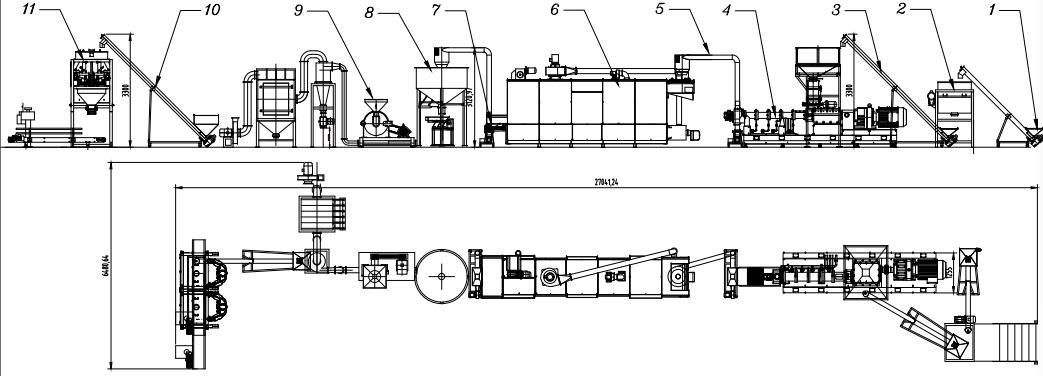

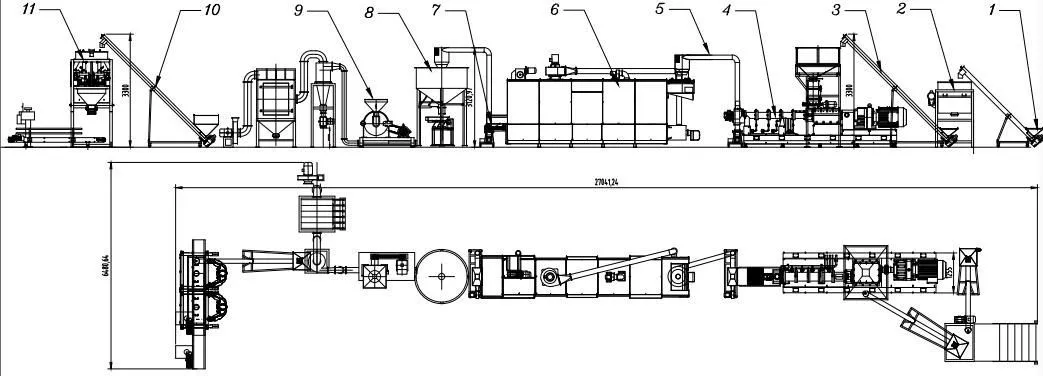

Состав линии:

Винтовой конвейер

Горизонтальный смеситель

Винтовой конвейер

Двухшнековый экструдер

Пневматический конвейер

5-слойная сушильная машина (5 м)

Пневматический конвейер

Накопительный бункер

Измельчитель с системой пылеудаления

Пневматический конвейер

Упаковочный автомат с конвейером и запайщиком

Электропитание: 380В / 50Гц, трехфазное

Описание:

Шнековый транспортер

Производительность: в зависимости от экструдера

Мощность: 1,1 кВт

Размер: 2700 * 700 * 2600 мм

Материал: нержавеющая сталь ss304

Горизонтальный смеситель

Размер: 1400*1200*2100 мм

Мощность: 5,5 кВт

Материал: листовой металл, нержавеющая сталь, углеродистая сталь

Винтовой конвейер

Мощность: 1,5 кВт.

Габаритные размеры: 3400*700 * 3400 мм

Материал: пищевая нержавеющая сталь марки 304.

Производительность транспортировки: 500 кг / ч.

Двухшнековый экструдер

Приводной двигатель: 75 кВт;

Подача: 1,5 кВт; Масляный насос: 0,37 кВт;

Резка: 1,5 кВт;

Производительность: 300-500 кг/ч

Система кондиционирования: 3,7 кВт

Длина главного шнека: 1750 мм

Диаметр главного шнека: 85 мм

Зона нагрева: 3 зоны

Мощность нагрева: 5 кВт x 5=25 кВт (5 нагревательных колец)

Материал винта: 38CrMoAl

Инвертор Delta

Размер: 4552 *960 * 1860 мм

Воздушный конвейер

Мощность: 1,5 кВт

Размер: 2200 * 1200 * 3315 мм

Контактирующие материалы изготовлены из нержавеющей стали ss304.

Назначение: материалы транспортируются в сушильную машину для последующей обработки

Электрическая сушильная машина длиной 6,5 м с 5 слоями (76 кВт)

Мощность: 76 кВт

Производительность: 100-400 кг/ч (в зависимости от различных продуктов)

Состав оборудования: основной корпус сушилки с распределителями, стеллажами, радиаторами, конвейерными цепными пластинами, 4 установками циркуляционных вентиляторов.

Ширина цепной пластины: 1000 мм,

Количество слоев: 5

Длина сушильной секции: 5 м

Материал: детали, контактирующие с пищевыми продуктами, изготовлены из нержавеющей стали ss304, управление VFD, время сушки и температуру можно свободно регулировать

Размер: 5000 * 1200 * 2200 мм

Воздушный транспортер

Мощность: 1,5 кВт

Размер: 2200 * 2000 * 3315 мм

Контактирующие материалы изготовлены из нержавеющей стали ss304.

Бункер для хранения

Мощность: 0,3 кВт

Емкость для хранения: 2 м3

Размер: 1700 * 1700 * 3315 мм

Измельчитель для удаления пыли

Размер подачи ≤20 мм

Производительность: 300-800 кг/ч

Размер выгрузки: 20-120 меш

Мощность шлифовального двигателя: 30 кВт

Мощность вакуумного двигателя: 11 кВт

Мощность электродвигателя: 1,1 кВт

Общая мощность: 42,1 кВт

Скорость вращения: 2800 об/мин

Материал: SUS 304

Габаритные размеры (Д x Ш x В): 7000 мм x 1500 мм x 3200 мм

Вес: 2000 кг

Назначение: Эта дробилка выполняет дробление для достижения требуемой крупности конечного продукта

Воздушный транспортер

Мощность: 1,5 кВт

Размер: 2200 * 2000 * 3315 мм

Контактирующие материалы изготовлены из нержавеющей стали ss304.

Подача порошка в упаковочную машину осуществляется воздушным путем

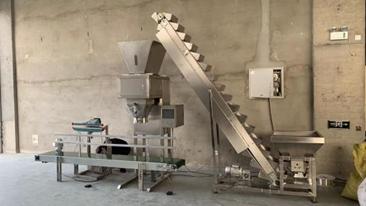

Упаковочная машина с конвейером и швейная машина (3,5 кВт)

Мощность: 0,55 кВт

Размер: 2000 * 700 * 2500 мм

Напряжение: 380 В, 50 Гц, три фазы

Диапазон взвешивания (кг): 5-30 кг

Точность: ± 0,2%

Производительность: 100 мешков в час (5 кг)

Источник питания (В/ Гц): 380, 50, 3 фазы

Расход воздуха (мпа): 0,4~0,6

Мощность (кВт): 2,2/3

Размеры основного корпуса: 1400*700*2200 мм, в зависимости от конкретной машины.

Размер ленточного конвейера: 2300 * 400 мм

Компрессор не включен в стоимость

Технологический процесс:

Ручная укладка пакетов → Автоматическое наполнение → Автоматическое взвешивание → Автоматический конвейер для пакетов → Автоматическое сшивание пакетов

Основные конструкции:

Автоматическая система наполнения

Автоматический весовой агрегат

Автоматический ленточный конвейер

Автоматическая швейная машина

Электрический шкаф управления

В стоимость включены пуско-наладочные работы
