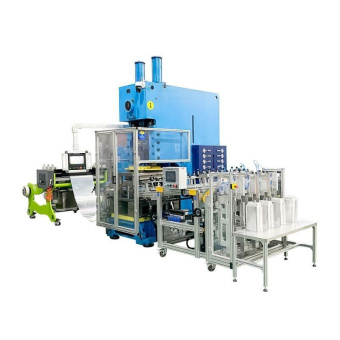

Линия по производству контейнеров из алюминиевой фольги LH-47

Линия по производству контейнеров из алюминиевой фольги LH-47

Комплектация:

Машина для производства контейнеров из алюминиевой фольги (Податчик + Пресс + Автоукладчик 3-ленточный + Отсос обрезков)

Пресс для брикетирования обрезков

Форма для контейнера из алюминиевой фольги 250г (Ширина фольги 344мм, Процент обрезков 19%)

Форма для контейнера из алюминиевой фольги 50г (Ширина фольги 278мм, Процент обрезков 18%)

Форма для контейнера из алюминиевой фольги 100г (Ширина фольги 354мм, Процент обрезков 17.8%)

Высекальная машина для крышек с блоком тиснения

Форма для крышки (Ширина фольги 254мм, Процент обрезков 16%)

Форма для крышки (Ширина фольги 385мм, Процент обрезков 16%)

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Номинальное усилие: 630 кН, С-тип, пресс высокой точности

Регулировка штампа: Автоматическая, мотором 0.4 кВт

Частота ходов 38-75 ходов/мин.

Ход ползуна (Опциональный размер) 240 мм

Макс. высота установки штампа 450 мм

Регулировка высоты штампа 80 мм

Размер рабочей плиты 250x250*1000мм, 2 шт.

Макс. размер штампа: 1100x900мм

Размер нижней поверхности ползуна 360×480мм

Размер монтажного отверстия (Диаметр×Глубина) Φ80×80мм

Монтажные размеры штампа 380x320мм, 4 винта * ø16мм

Пневмоцилиндры 5 шт.

Система управления прессом: Умная автоматическая настройка штампа на PLC

Вес пресса, нетто 8 500 кг

Напряжение и частота (опционально) 380В / 60Гц / 3 фазы / 5 проводов

Главный двигатель (пресса) SIEMENS AC 11 кВт

Потребляемая мощность (пресса) 11.8 кВт

Автоподатчик

Система смазки: Автоматическая

Макс. диаметр рулона материала   800 мм

Макс. ширина фольги 850 мм

Внутренний диаметр гильзы рулона материала 6 дюймов

Управление натяжением: Автоматический магнитный тормоз, 100 Нм

Скорость подачи 5-40 м/мин

Длина подачи 20-1000 мм

Точность подачи ±0.1 мм (Сервомотор подачи из Японии)

Главный двигатель (податчика) SIEMENS AC 1.6 кВт

Потребляемая мощность (податчика) 2.0 кВт

Габариты податчика (Д×Ш×В) 1700×1500×1350мм

Вес нетто (податчика) 1000 кг

Автоукладчик

Ширина ленты 900 мм

Высота ленты 1050-1300мм

Конфигурация лент укладчика: Легкоразборная конструкция

Мин. размеры контейнера 120x120мм

Макс. размеры контейнера: Одна лента: Ш800xД400мм

Две ленты: Ш350xД400мм

Три ленты: Ш220xД400мм

Макс. высота штабеля контейнеров 350-400мм

Подъемная система (Новая конструкция): Линейный цилиндр SMC (Япония) в сборе с направляющими

Панель управления: Сенсорный экран, подвижная конструкция

Система поддержки укладчика: Фотоэлектрические и оптоволоконные датчики

Установленная мощность 2.0 кВт

Вес нетто 1600 кг

Система удаления обрезков 1 комплект, 3кВт+5кВт

Рабочее напряжение (опционально) 380В, 50/60Гц, 3 фазы, 5 проводов

Суммарная мощность линии 18.5 кВт

Суммарные габариты линии (Д×Ш×В) 6900×2300×3500мм

Суммарное потребление воздуха   0.3-0.5 м³/мин

Система PLC управления: Mitsubishi System, Япония

В стоимость включены пуско-наладочные работы
