Описание
Производительность: 100 кг/ч
Эта производственная линия позволяет выпускать как кусочки жевательной резинки, так и жевательную резинку в форме подушечек, производительность может достигать 100 кг в час. Данная линия подходит для производства жевательной резинки с ксилитом. Оборудование представляет собой полностью автоматическую линию, состоящую из смесителя, экструдера, шестиручьевого калибратора (уплощителя), формовочной машины, охлаждающего конвейера, автоматического гранулятора и дражировочной машины, что позволяет производить жевательные резинки различных форм (например, квадратные, прямоугольные, в виде пластинок и т.д.). Производственная линия автоматически управляется с помощью ПЛК, отличается высокой функциональностью, компактной и рациональной компоновкой, а также эстетичным внешним видом. Это идеальное оборудование для производства жевательной резинки (включая резинку с ксилитом).
Параметры:
Производительность Около 100 кг/ч
Вес жевательной резинки: Настраивается
Длина всей линии: Около 15 м
Технологическая схема:

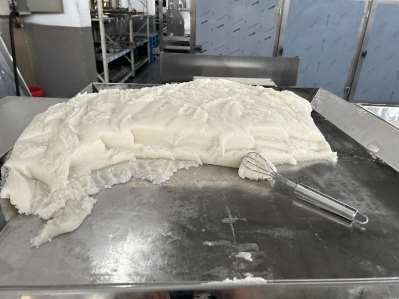

Технологический процесс: Сырье → Тесто → Толстый лист → Тонкий лист → Маленькие кусочки → Сушка 12 часов → Разделение → Дражирование → Упаковка
Оборудование:
Мельница для сахара → Печь для разогрева жвачной основы → Смеситель → Экструдер → Конвейер с обсыпкой порошком → 6-парная вальцовка для раскатки теста → Конвейер со сбором порошка → Резак для жевательной резинки → Делитель жевательной резинки → Дражировочная машина
Комплектация:
Система варки/подготовки
Печь для разогрева жвачной основы
Мельница для сахара
Смеситель
Система формования и охлаждения
Экструдер
Машина для нанесения пудры (посыпки)
6-валковая раскаточная машина (пастилажная)
Машина для сбора пудры
Резак для подушечек (для формы "подушечка")
Делитель жвачки
Охлаждающий тоннель
Система дражирования
Дражировочный котел 3шт.
Описание:
Печь для разогрева жвачной основы. Эта машина расплавляет жвачную основу из твердого состояния в мягкое, чтобы ее можно было легко смешивать в смесителе. Нагрев осуществляется электрическими нагревателями, имеется 5 уровней и лотки из нержавеющей стали для размещения материала.
Мощность нагревателей 8 кВт
Время нахождения в печи 10–15 минут
Общая производительность 300 кг/ч
Пространство: 5 уровней, каждый уровень 1 лоток, вмещает около 15 кг.
Мельница для сахара. Подходит для измельчения сахара в пудру. Проста в эксплуатации, позволяет экономить время и электроэнергию, обладает высокой эффективностью.
Эта машина использует относительное движение между активным рифленым диском и неподвижным рифленым диском для удара, измельчения и дробления целевых материалов. Размер гранул можно регулировать путем смены сита.

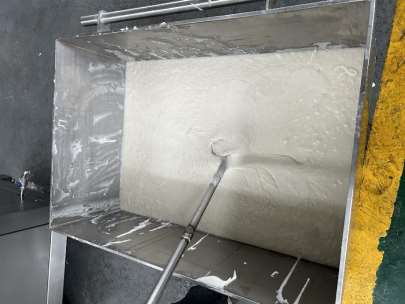

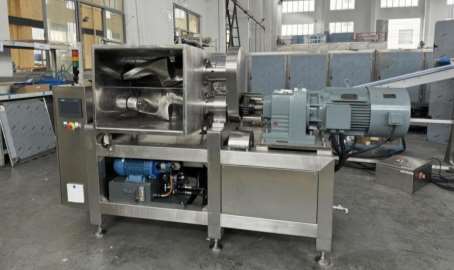

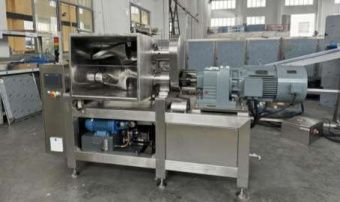

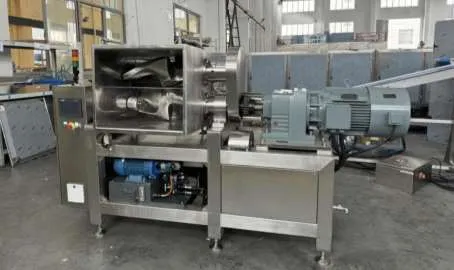

Смеситель
Данная машина используется для обработки сырья при производстве жевательной резинки и т.д.
Это смеситель, предназначенный для подготовки и смешивания сырья для жевательной резинки. Он также имеет функции нагрева и сохранения тепла. Управление осуществляется с помощью сенсорного экрана Siemens.
Все емкости и лопасти смесителя, контактирующие с жевательной резинкой, изготовлены из нержавеющей стали 304.
Мощность двигателя 16 кВт
Мощность нагрева 10 кВт
Материал: Нержавеющая сталь 304
Габаритные размеры 1700 x 900 x 1100 мм
Вес оборудования ~2900 кг

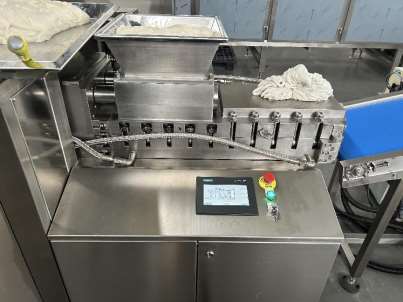

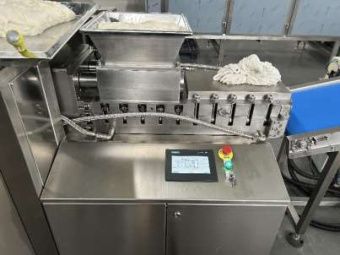

Экструдер
Этот экструдер используется для превращения теста в толстый лист (пласт).
Экструдер в основном предназначен для экструзии сахарных полос, чтобы уплотнить сахарную массу и приблизить ее к конечному продукту, а также выровнять ее. На предприятии следует установить два экструдера: один используется для первичной экструзии сахарной массы; другой используется для экструзии сахара из первого экструдера в полоску и подачи его на машину для обсыпки порошком.
Электропитание 380 В, 50 Гц
Тип экструзии: Шестишнековая
Общая мощность 25 кВт
Нагревательное устройство : Водяной цикличный нагрев
Габаритные размеры 2600 x 1750 x 1550 (мм)

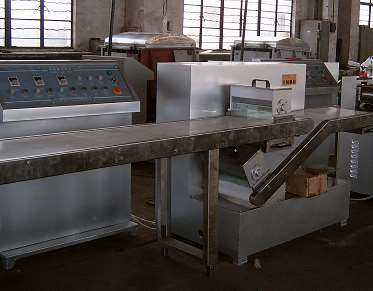

Машина для нанесения пудры (обсыпки)
Эта машина используется для соединения экструдера с 6-валковой раскаточной машиной и обсыпает толстый лист теста пудрой, чтобы оно не прилипало к оборудованию или ленте конвейера.
Машина в основном используется для обсыпки пудрой с верхней и нижней стороны после того, как сахарная полоса была экструдирована. Преимуществами являются рациональная конструкция, равномерное распыление пудры, простота эксплуатации, легкость обслуживания и т.д.
Максимальная линейная скорость ленты 3,4 м/мин
Мощность основного двигателя 0,75 кВт
Мощность двигателя распыления пудры 2 × 0,18 = 0,36 кВт
6-валковая раскаточная машина (пастилажная вальцовка)
Эта раскаточная машина используется для превращения листа, поступающего с экструдера, из толстого в очень тонкий. Толщина будет соответствовать толщине вашего образца жевательной резинки.
Эта машина в основном используется для раскатки лентообразной сахарной массы, чтобы выровнять ее толщину и подготовить для легкой формовки на формовочной машине.
Эта машина имеет преимущества рациональной конструкции и более простой эксплуатации, при этом 6 валков могут работать синхронно и непрерывно.
Спецификация валков Φ 155 × 340 мм
Количество пар валков 6 пар
Максимальная линейная скорость валков 9,6 м/мин
Мощность двигателя 380 В, 4,1 кВт
Машина для сбора пудры
Эта машина соединяет 6-валковую раскаточную машину с резаком для больших кусков.
Она оснащена преобразователем и системой воздушного сбора пудры, которая удаляет пудру с листа, делая поверхность полосы жевательной резинки очень чистой.
Машина в основном используется для очистки и сбора остатков пудры с поверхности массы.
Мощность двигателя 380 В, 0,75 кВт
Мощность двигателя щеток 380 В, 2 × 0,06 = 0,12 кВт

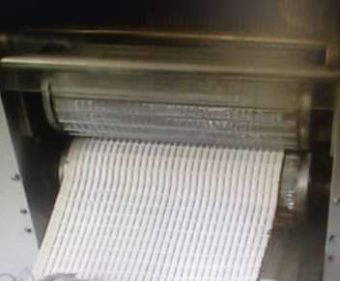

Станок для резки подушечек (для формы "подушечка")
Эта машина используется для разрезания цельного листа на маленькие кусочки.
Один работник должен стоять рядом с этой машиной и собирать продукцию в лотки. Затем продукция помещается в сушильное помещение примерно на 12 часов.
Машина в основном используется для формовки. Она имеет преимущества рациональной конструкции, простоты эксплуатации, хорошей формуемости и т.д.
Максимальная производительность 300 кг/ч
Максимальная линейная скорость формующих валков 6,4 м/мин
Мощность двигателя 380 В, 1,5 кВт
Станок для деления жвачки
Эта машина является последней машиной для обработки продукта перед упаковкой. После того как лотки находятся в сушильном помещении около 12 часов, подушечки становятся твердыми и их легко разделить, а также подготовить к дражированию. Этот делитель поможет разделить жевательную резинку на отдельные штуки, чтобы они не слипались друг с другом.
Диаметр сита барабана Φ 750 мм
Ход перемещения 200 мм
Скорость вращения 28 об/мин
Мощность основного двигателя 380 В, 1,5 кВт
Мощность двигателя перемещения 380 В, 0,75 кВт
Охлаждающий тоннель
Эта машина в основном используется для производства жвачной основы в виде полос. Она имеет такие особенности, как равномерная циркуляция охлаждающего воздуха, легкая регулировка температуры, рациональная конструкция, простота эксплуатации и обслуживания.
Жвачная основа поступает на конвейер камеры; скорость движения девятислойной конвейерной ленты будет последовательно увеличиваться, а охлаждающие установки снижают температуру и влажность; затем, благодаря циркуляционному охлаждению вентилятора, жвачная основа охлаждается.
Скорость конвейера 16 м/мин
Мощность основного двигателя 3 кВт
Мощность компрессора с водяным охлаждением 13 кВт
Мощность электронагрева 5 × 2,5 кВт
Мощность вентиляторов воздушного охлаждения 8 × 0,18 кВт
Хладагент: R134A
Вес 2200 кг

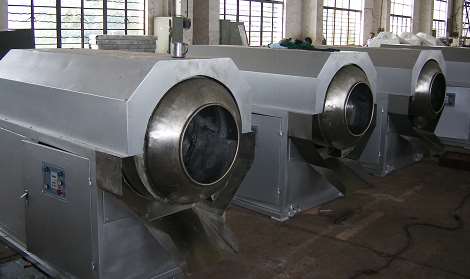

Дражировочный котел
Эта машина используется для нанесения сахарной или шоколадной оболочки на поверхность продуктов. Она также используется для глянцевания жевательной резинки различных форм; после полировки жевательная резинка приобретает превосходный блеск, цвет и форму.
Производительность 16 м/мин
Мощность основного двигателя 3 кВт
Мощность компрессора с водяным охлаждением 13 кВт
Мощность электронагрева 5 × 2,5 кВт
Мощность вентиляторов воздушного охлаждения 8 × 0,18 кВт
Хладагент: R134A
Вес 2200 кг
В стоимость включены пуско-наладочные работы
-
