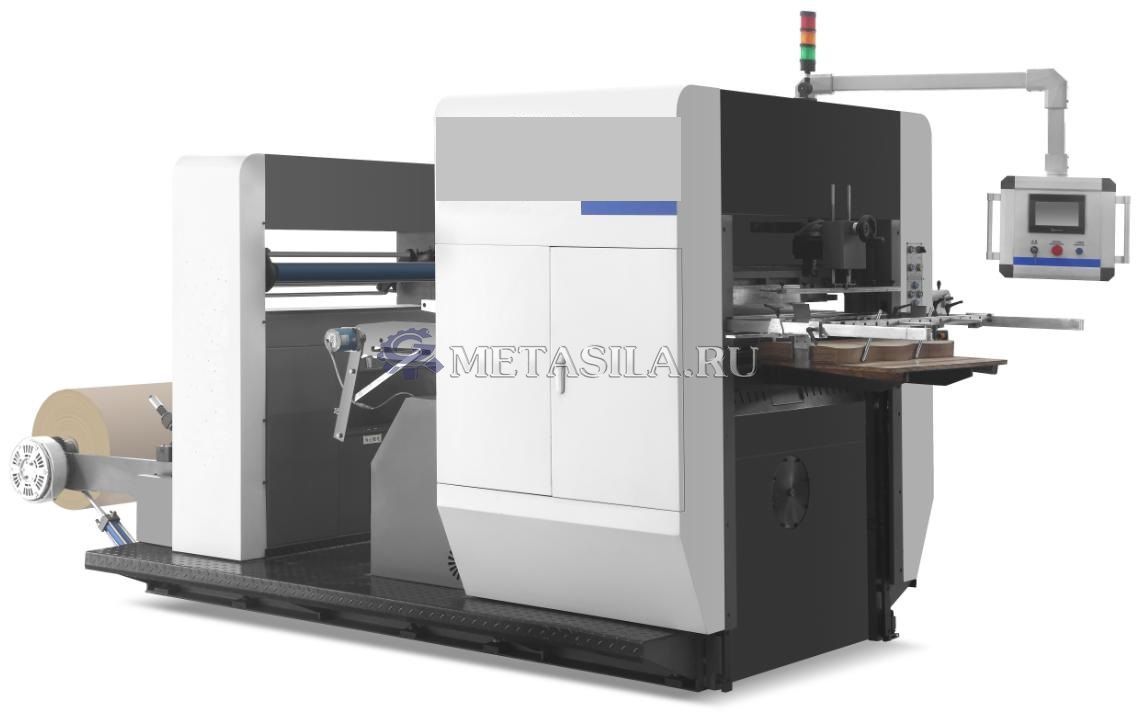

Станок для высечки – устройство, которое используется для вырезания материала по заданному шаблону
Описание
Станок для высечки – устройство, которое используется для вырезания материала по заданному шаблону. Он может быть как ручным, так и автоматическим.
Ручной станок для высечки позволяет вырезать небольшие детали вручную при помощи ножа или печатной формы. Он применяется для работы с картоном, бумагой, кожей, тканью, фольгой, пленками и другими материалами.
Автоматический станок для высечки позволяет вырезать материал автоматически, без необходимости ручной работы. Он может применяться для высечки крупных производственных масштабов, например, при производстве упаковки.
Станок для высечки имеет различные формы и модификации и подбирается в зависимости от требований и задачи, которую он должен выполнить.
Основные параметры
Точность высечки штампом ±0,1 мм (белая бумага)
Толщина бумаги 80-2000г
Максимальная скорость высечки штампом 200 раз/мин
Максимальное давление высечки штампом 320T
Максимальный размер высечки штампом 1120 *640 мм (Ш *Д)
Минимальный размер высечки 400*350 мм (Ш*Д)
Максимальный диаметр рулона размотанной бумаги 1200 мм
Напряжение 380В 3 фазы 4 линии
Мощность главного двигателя, кВт
Общая мощность машины 16 кВт
Размер 4600x2600x2300 (мм)
Вес 7000 кг
Описание основной части
Разматывающая деталь
1. Размотайте с помощью пневматического вала, управляемого пневматическим тормозом
2. Гидравлическая нагрузка, которая может поднять рулон бумаги весом 1500 кг
3. Разматывает максимальный диаметр 1200 мм
4. Разматывает максимальную ширину 920 мм
5. Ультразвуковой прибор EPC может выполнять направляющую кромки или линейную направляющую
Часть подачи бумаги
1. Механизм завальцовки двойного ролика
2. Движение бумаги вперед контролируется инверторным двигателем
Часть для разглаживания бумаги
1. Он может автоматически складывать и разглаживать бумагу, которая находится рядом с бумажной сердцевиной, и регулировать различный угол сгибания бумаги
Часть подачи бумаги
1. Трассировочная бумага с фотодатчиком для обеспечения синхронизации скорости подачи бумаги и скорости высечки штампом
Режущая часть штампа
1. Пневматическая система блокировки для предотвращения падения резака
2. Высекальная пластина изготовлена из стальной пластины толщиной 65 Мн с термообработкой, высокой твердостью и плоскостностью
3. Режущую пластину для высечки штампом и режущую раму можно вынимать одновременно, чтобы сэкономить время на замену пластины
4. При замятии бумаги сработает сигнал тревоги, и машина автоматически остановится
5. Для разного размера высечки нужен другой модуль высечки, стоимость которого составляет 200 долларов США/шт
Часть для сбора бумаги
1. Готовая бумага будет автоматически складываться в стопку, автоматически опускаться вниз, чтобы высота стопки оставалась неизменной
2. Высота штабелирования бумаги около 1500 мм
3. Весь процесс осуществляется автоматически без участия работника для экономии рабочей силы
Система управления
1. Вся машина управляется ПЛК и сенсорным экраном, что удобно, мы можем установить натяжение бумаги, длину подачи бумаги, подсчет бумаги и автоматическую остановку
Основная конфигурация
ПЛК Panasonic, Япония
Серводвигатель Delta, Тайвань
Коробка передач-редуктор Германия
Инверторный двигатель Чжибао, Тайвань
Преобразователь частоты Delta, Тайвань
Сенсорный экран Weinview, Тайвань
Фотоэлектрический датчик, Германия
Пневматические компоненты Airtac, Тайвань
Подшипник NSK, Япония
Низковольтный электропривод Schneider, Франция
Подробное изображение машины
Раскручивающий пневматический тормоз
Бумага
Разровнять бумагу
EPC

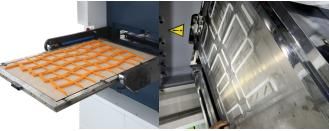

Режущая часть штампа

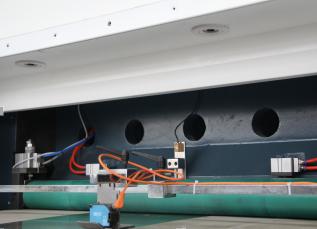

Сигнал о замятии бумаги
Устройство для укладки бумаги в стопку

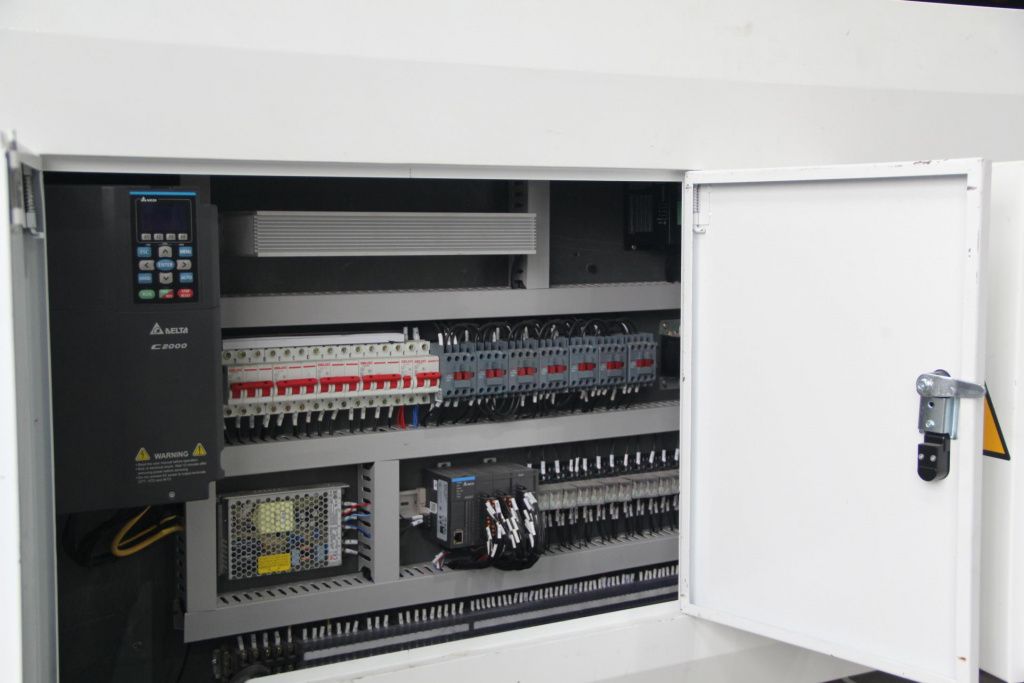

Система управления

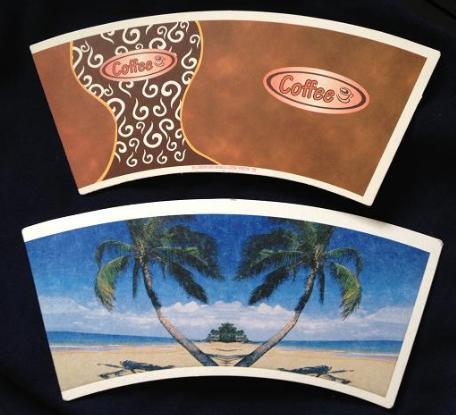

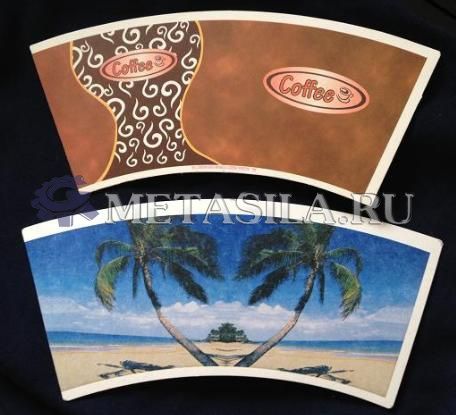

Образец для высечки
