Описание
Источник питания: 380 В/50 Гц, 3 фазы, 4 провода.

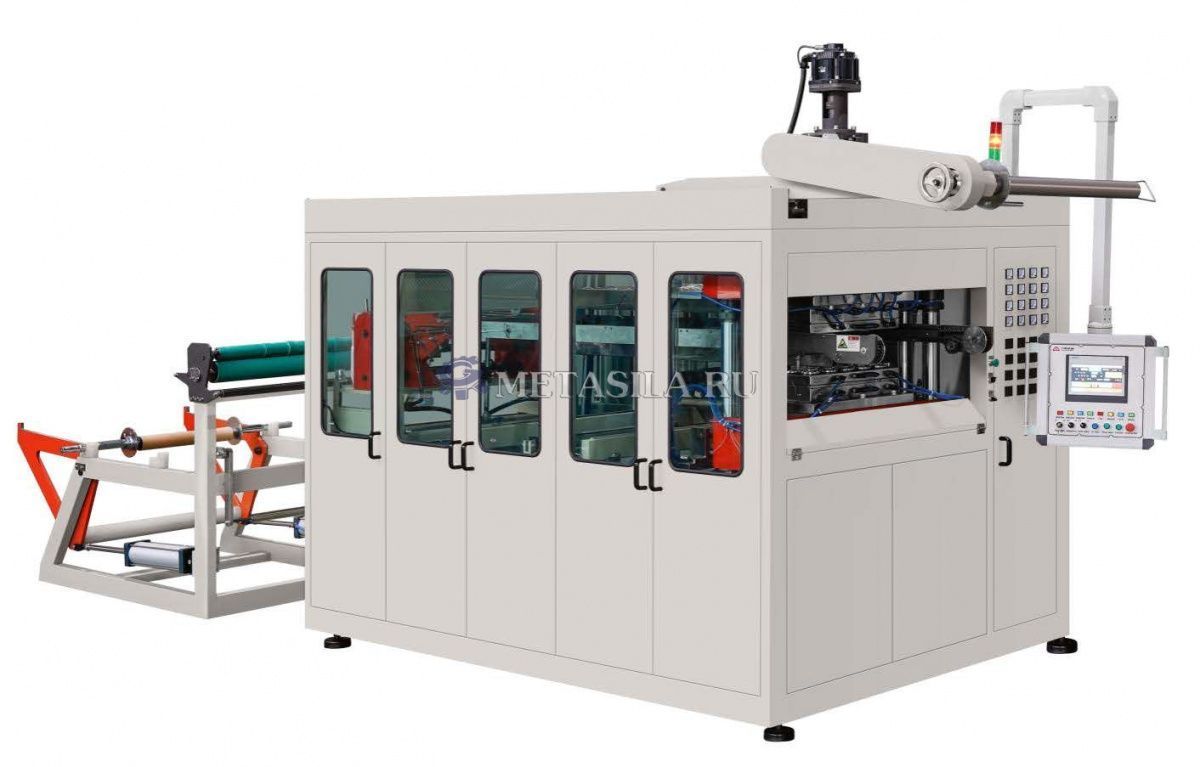

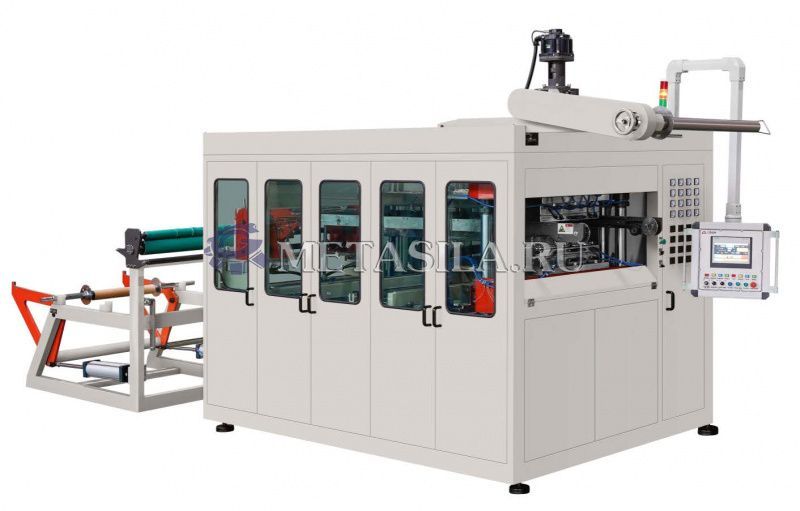

Станок для термоформования пластмасс
Одноразовые изделия, такие как пластиковые стаканчики, чаши, крышки и коробки, благодаря технологическому процессу подачи листов, нагрева листов, формования, резки и выдувания, широко используются и подходят для большинства запросов клиентов. ПЛК для программирования, ручной интерфейс для работы, стабильность, низкий уровень шума и высокая эффективность.

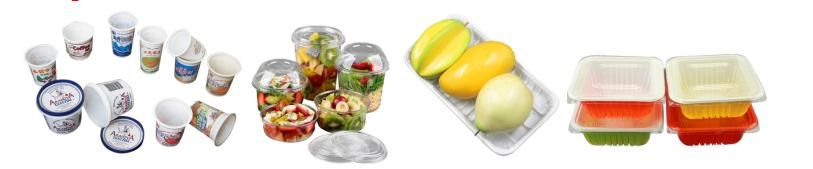

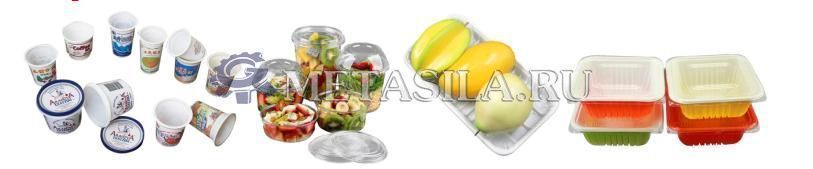

Образцы
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
Макс. Площадь формования 650*300 мм
Макс. Глубина формования 125 мм
Толщина листа 0,3-1,8 мм
Ширина листа 650 мм
Макс. Скорость формования 25 раз/мин
Давление воздуха 0,6-0,8МПа
Расход воздуха 2,0 м3/мин
Расход воды 0,5 м3/ч
Номинальная мощность 98 кВт
Используемая мощность 69 кВт
Источник питания переменного тока 380 В, 50 Гц, трехфазный, четырехпроводный
Размер L7000*W2000*H3100mm
Вес около 5 тонн
ОСНОВНЫЕ ЧАСТИ
Сенсорный экран/ПЛК SIEMENS (Германия)
Серводвигатель YASKAWA (Япония)
Воздушный выключатель/ контактор/автомат защити цепи SCHNEIDER (Франция)
Бесконтактный переключатель/твердотельное реле FOTEK (Тайвань)
Электромагнитный направляющий клапан/электромагнитный перепускной клапан/уравновешивающий клапан ЮКЕН (Тайвань)
Формовочный клапан MAC (Америка)
Электромагнитный клапан SMC (Япония)
Двигатель масляного насоса Dedong (Шанхай)

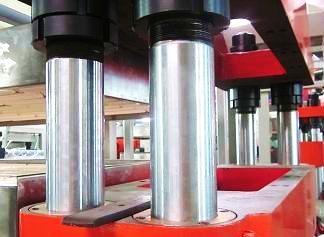

Рабочие станции приводятся в движение устойчивыми четырьмя направляющими стойками (сталь GCr15, снаружи покрыта твердым хромом) конструкции. Износостойкий и продлевающий срок службы оборудования.

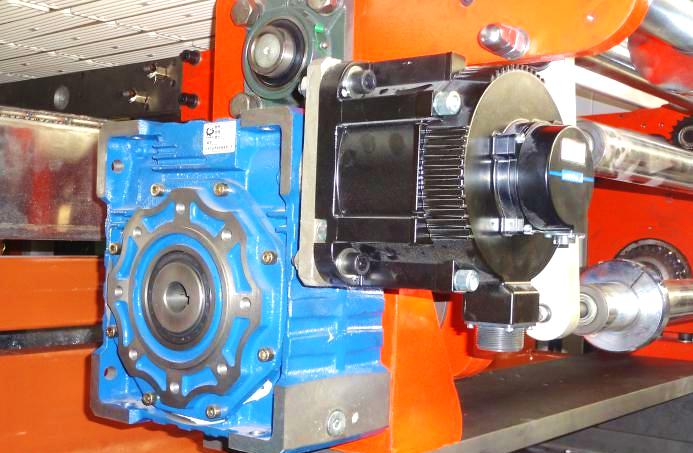

Серводвигатель растяжения фирмы YASKAWA (Япония) управляет скоростью вращения верхней и нижней матриц, что позволяет поддерживать равномерную прочность и обеспечивать равномерную толщину дна каждой чашки.
Серводвигатель также точно контролирует подачу листов, чтобы избежать затрат.

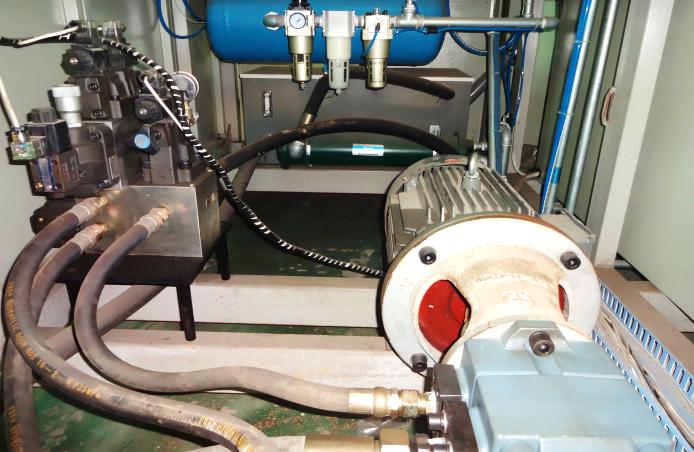

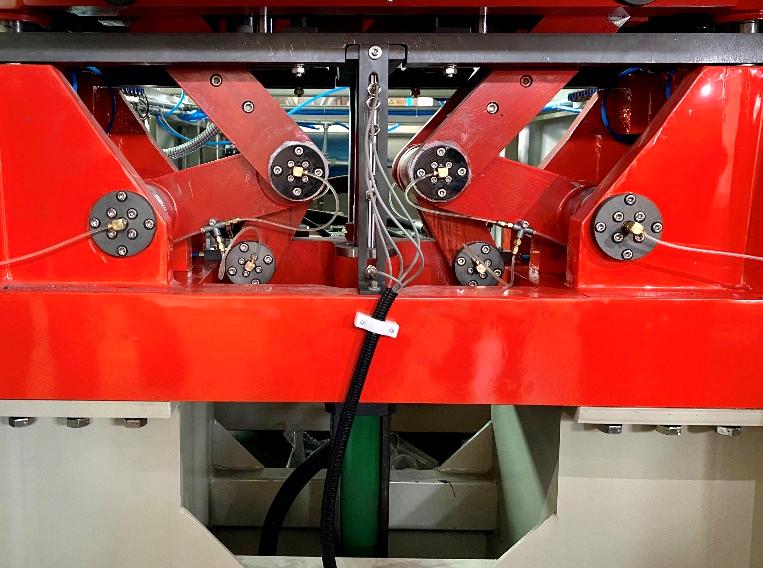

Система с гидравлическим приводом обеспечивает достаточную скорость перемещения и высокую ударную мощность
Вся деталь приводится в движение гидравлической системой, которая является надежной и устойчивой. Использование бесконтактного переключателя фирмы ROCKWELL (США) обеспечивает превосходную точность позиционирования пресс-формы.

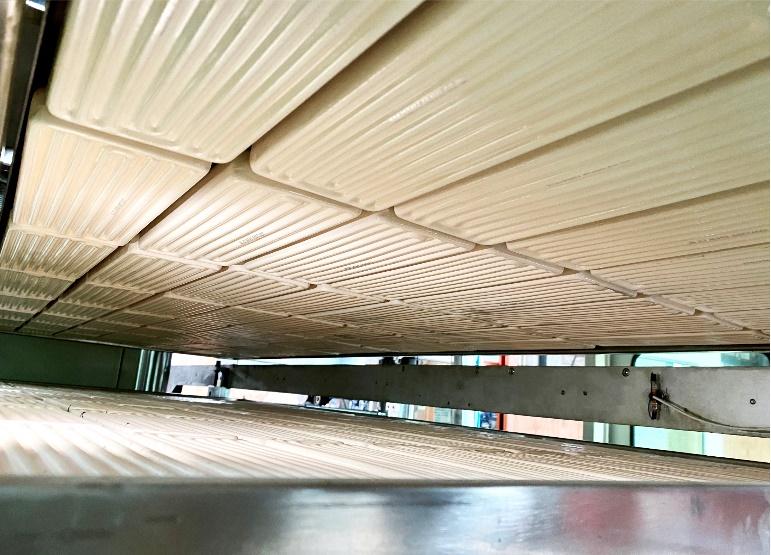

В нагреватель добавлена вакуумная изоляционная вата, которая обеспечивает быструю реакцию, короткое время обработки и экономию энергии.

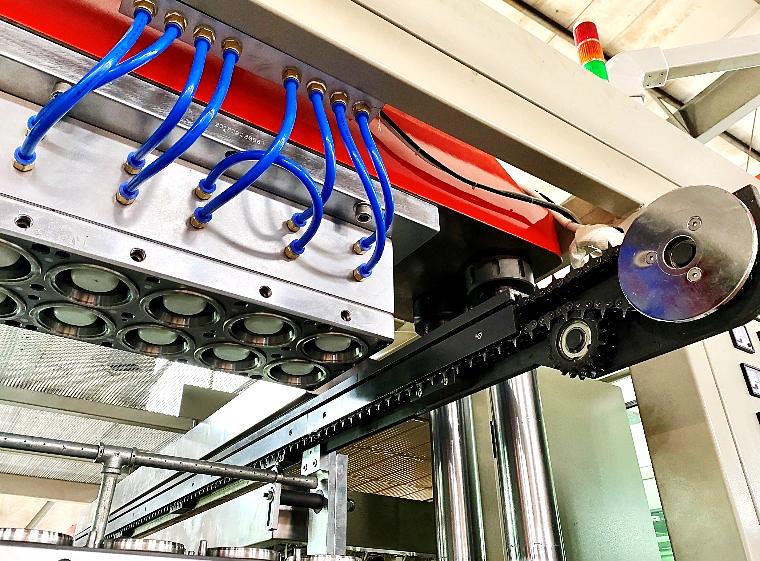

В цепи Sharp используется сталь 65#Mn, которая обладает более высокой прочностью, лучшей термостойкостью и эластичностью, чем сталь 45#.

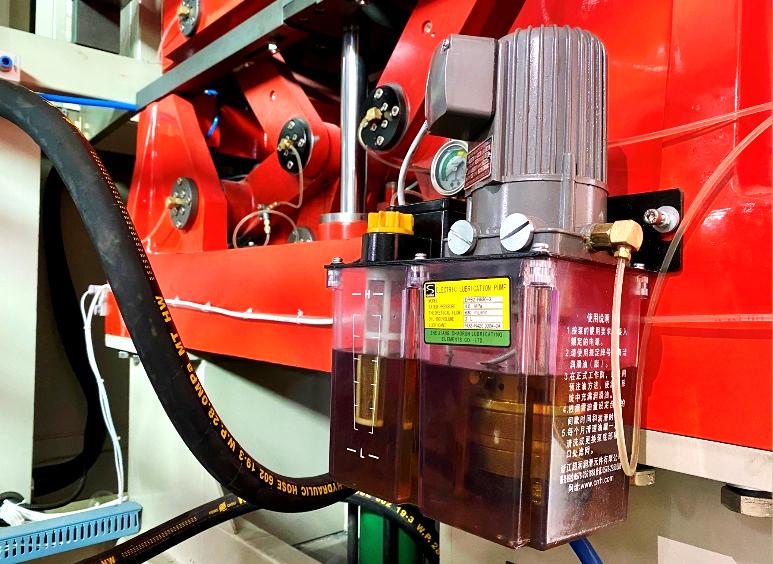

Электрический насос для смазочного масла может автоматически впрыскивать смазочное масло регулярно и количественно с помощью компьютера при условии беспилотного управления, что может обеспечить правильную и разумную смазку вращающейся части машины

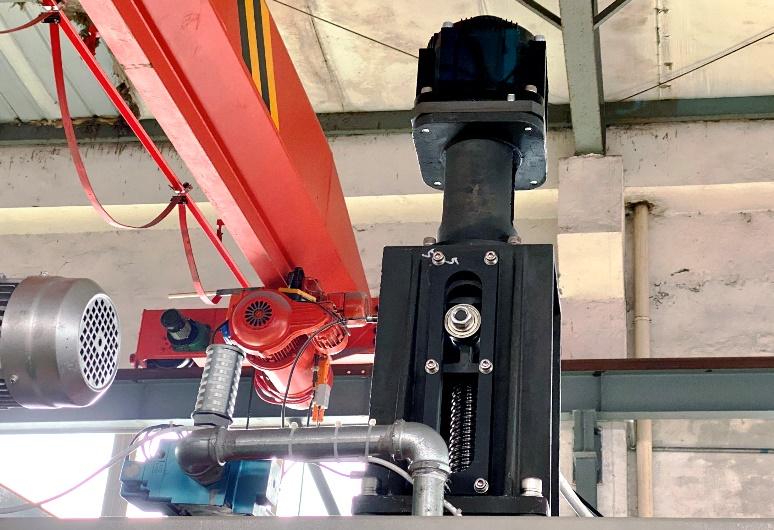

Серводвигатель подачи листов использует марку YASKAWA, изготовленную в Японии, номинальная мощность составляет 3 кВт, обеспечивает стабильную работу в процессе подачи.
КРАТКОЕ ОПИСАНИЕ МАШИНЫ
1. Автоматический податчик листов с квадратной стальной конструкцией, высокой износостойкостью, более стабильным, эффективным, точность размера подачи может быть улучшена за счет автоматической подачи.
2. Держатель материала совмещается с машиной, которая управляется цилиндром, может перемещаться вверх и вниз. Он прост в эксплуатации и экономит больше места.
3. Машина использует ПИД-температурную систему, она показывает высокую точность и допуск контроля температуры ≈1℃.
4. Подвижное устройство пресс-формы удобно для сборки и демонтажа пресс-формы, а вибрация машины может быть уменьшена за счет того, что уравновешивающий клапан машины контролирует скорость открывания и закрывания, хорошую стабильность, способствующую формованию.

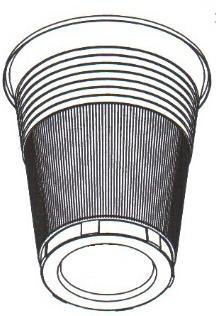

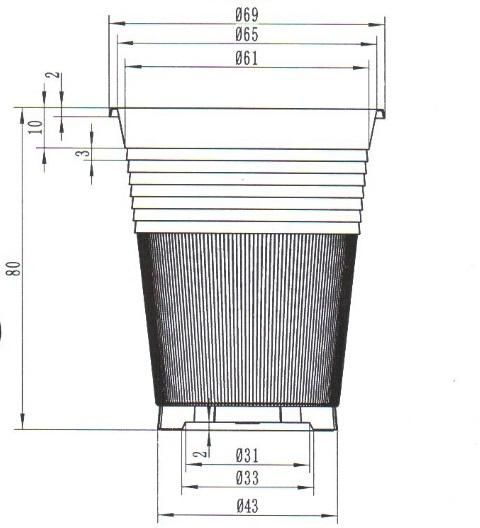

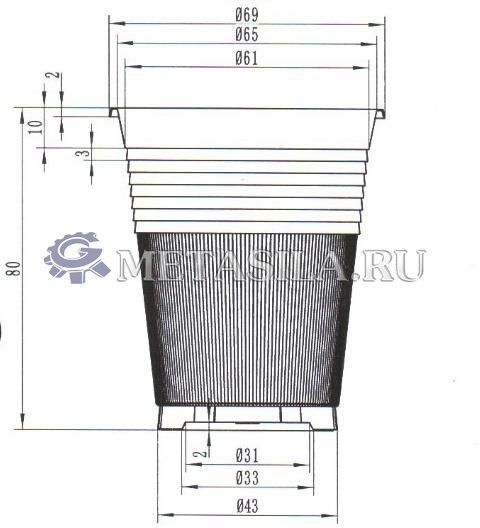

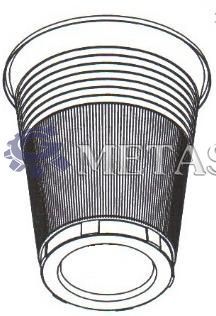

ОБРАЗЦЫ ЧЕРТЕЖЕЙ
Стоимость включает пуско-наладочные работы.
