Описание

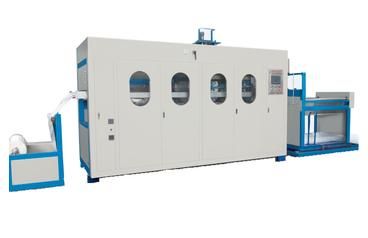

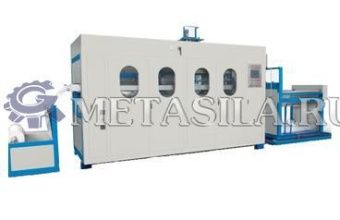

Оборудование использует систему управления ПЛК, панель и измеритель напряжения переменного тока. Это полностью автоматическое формовочное оборудование для термоформования пластиковых листов включает в себя подачу, нагрев; формование, охлаждение, извлечение формы, резку одним ударом.
Область применения:
Он подходит для термоформования PS, HIPS, ПВХ, ПЭТ, ПП, флокированного листа, из которого можно изготавливать различные виды блистерной упаковки и блистерного лотка. Например: лоток для инъекций, лоток для жидкости, лоток, лоток для печенья, одноразовая
посуда и т.д...
Основные технические параметры:
Длина формовки 780-1200мм
Ширина формовки 620-720мм
Высота формования ≤180 мм
Скорость производства 180-480 циклов/ч
Мощность духовки 30 кВт (двойная духовка будет 60 кВт)
Производительность вакуумного насоса 100 м3/ч
Мощность воздушного компрессора 7,5 кВт
Напряжение 380/220 В 50 Гц
Вес 2800 кг
Спецификация:
1. Ширину формовки можно свободно регулировать по желанию от 620 до 700 мм.
2. Подача материала асинхронным двигателем и погрешность подачи в пределах 4 мм. Установка длины может быть осуществлена путем программирования на панели.
3.Выталкивание формы: свободная регулировка 1--20 раз в секунду, регулируемая амплитуда, два раза формованные, выдуваемые, надежные изделия не деформируются и легко извлекаются из формы.
4.Машина управляется системой ПЛК, с панелью 5,7 дюйма.
5.Предварительный подающий лист позволяет избежать перегрева первой подачи, эффективно используя лист и сокращая количество отходов.
6.Направляющая стойка подвергается обработке на твердость. Благодаря композитному подшипнику не требуется подача масла, что позволяет уменьшить загрязнение упаковки и поддерживать чистоту машины.
7.Колебания среднего тормоза контролируются цилиндром, чтобы избежать асинхронности, которая контролируется двумя цилиндрами. Это может продлить срок службы цилиндра и сделать его работу более плавной.

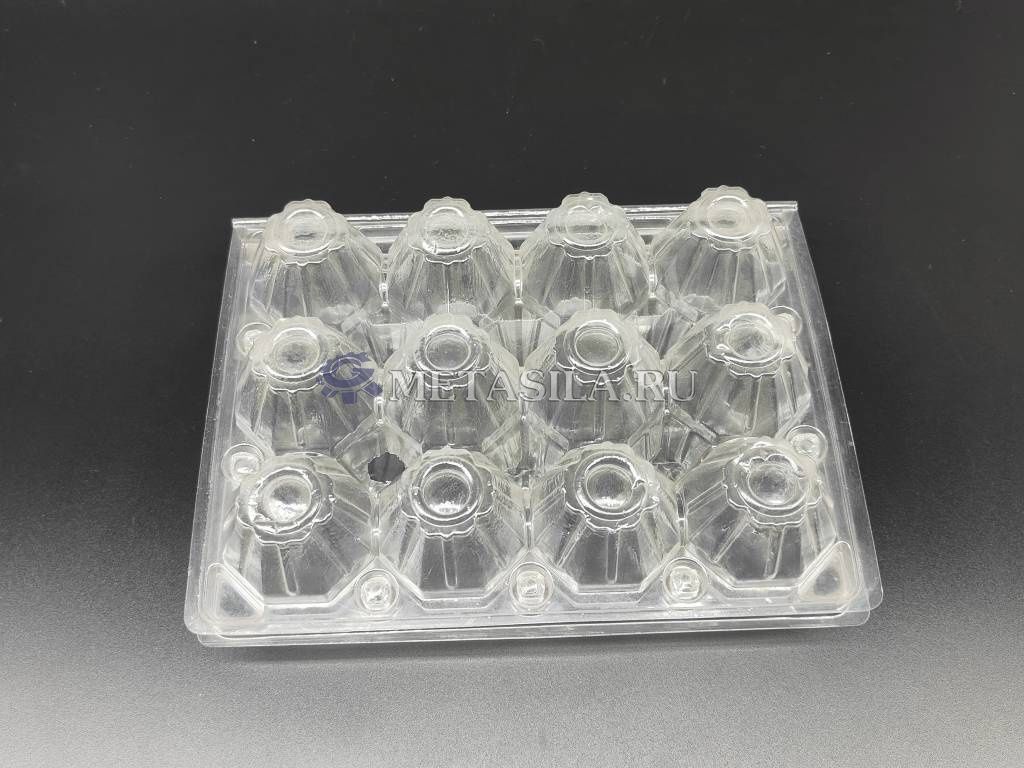

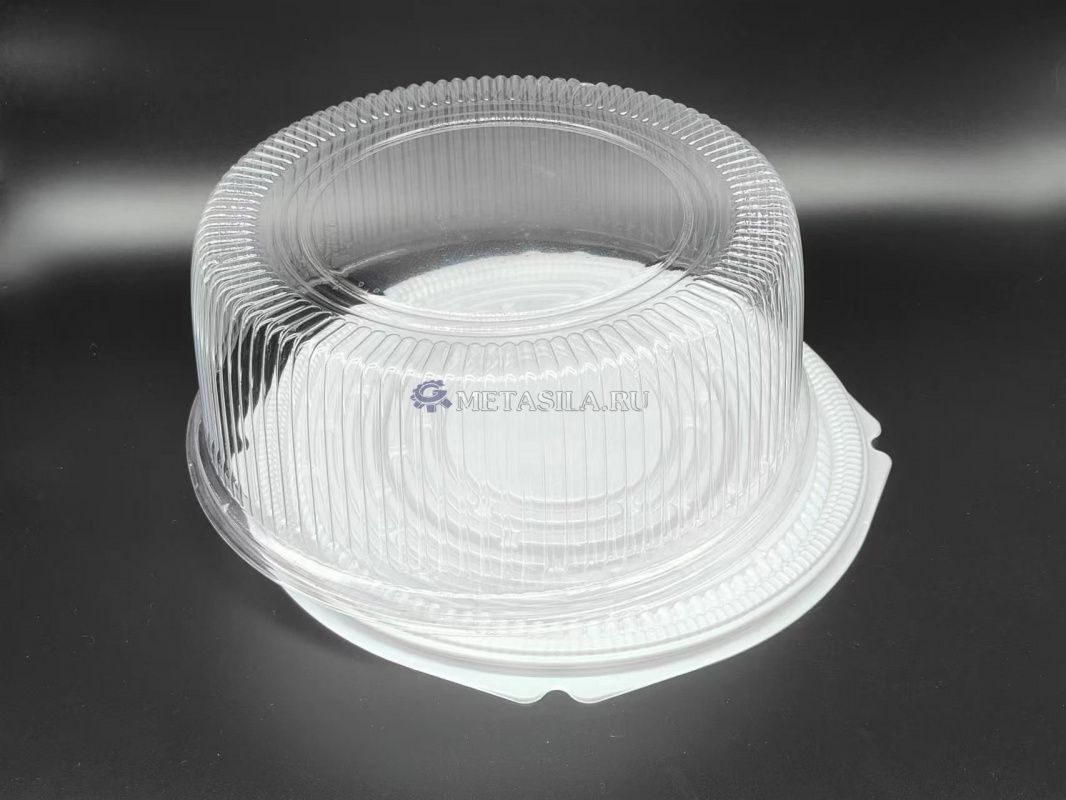

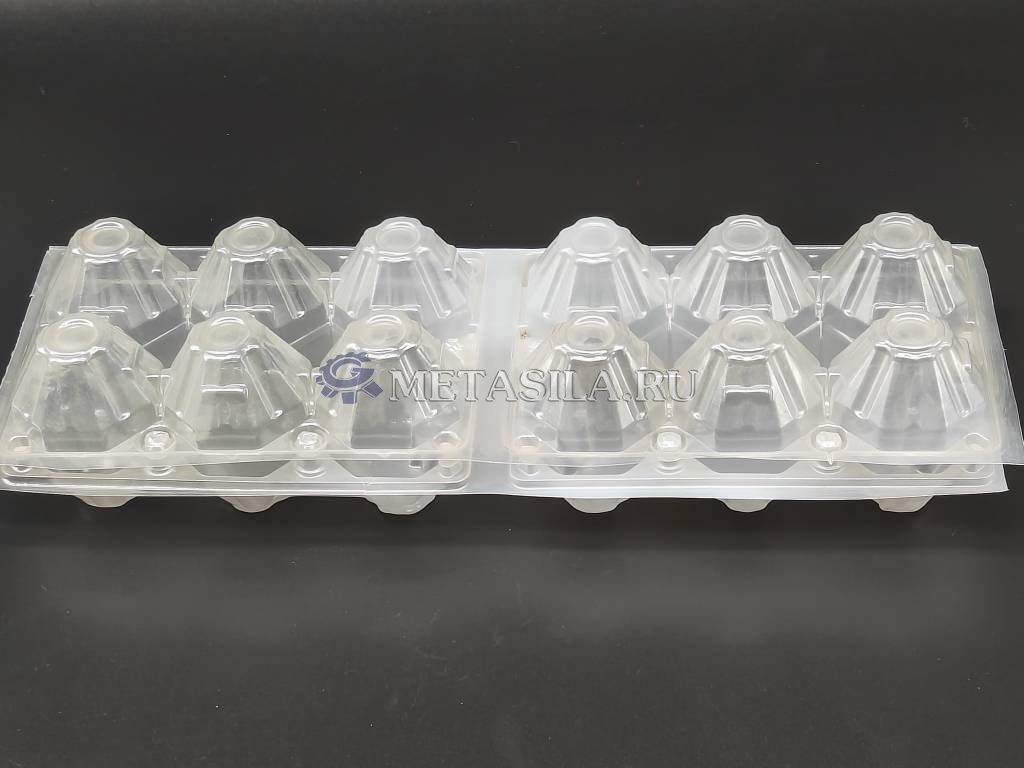

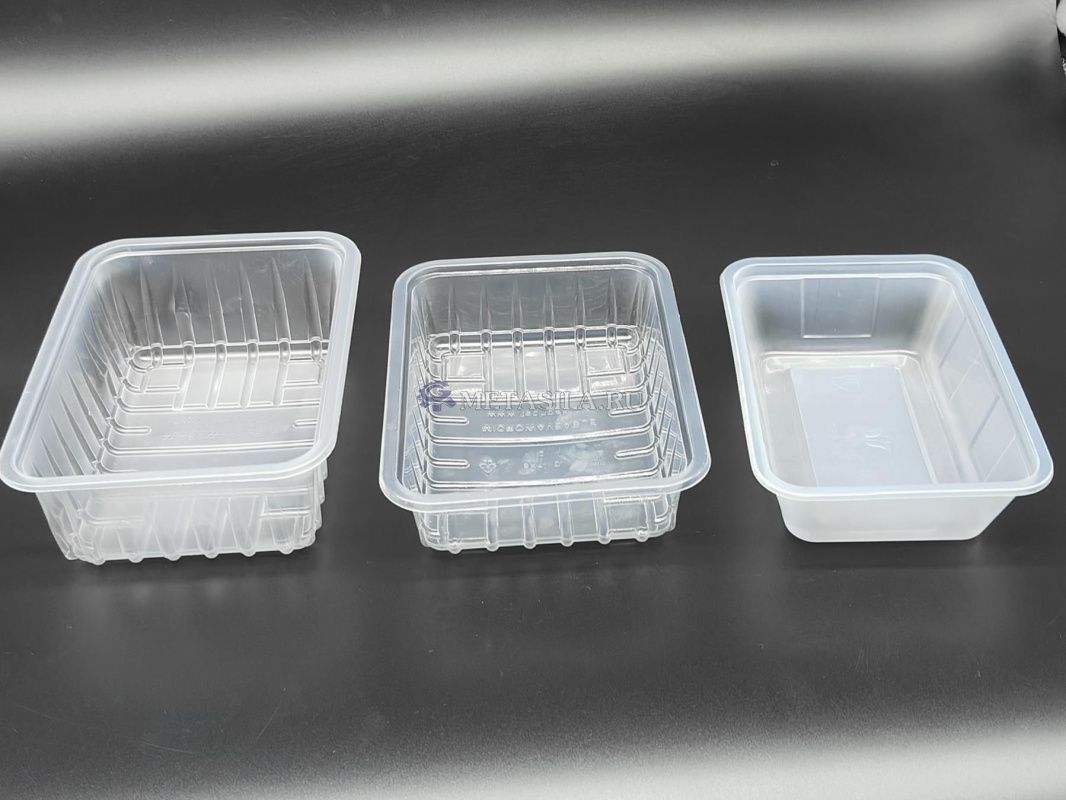

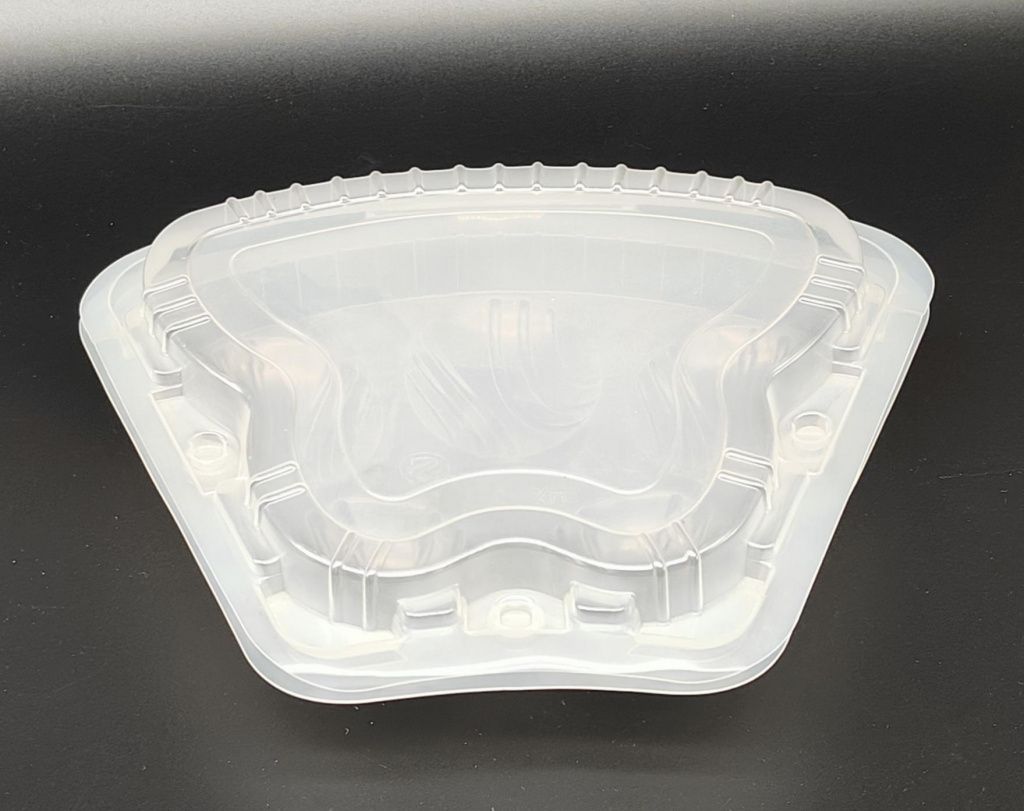

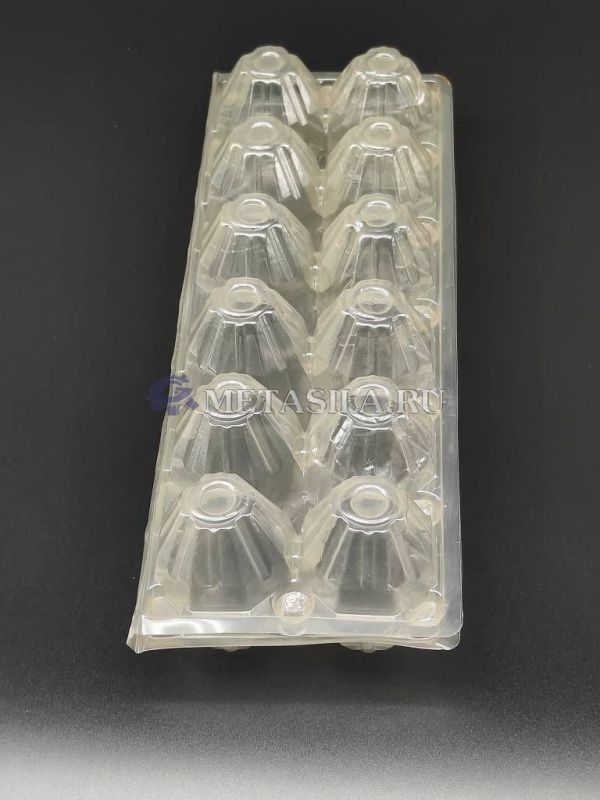

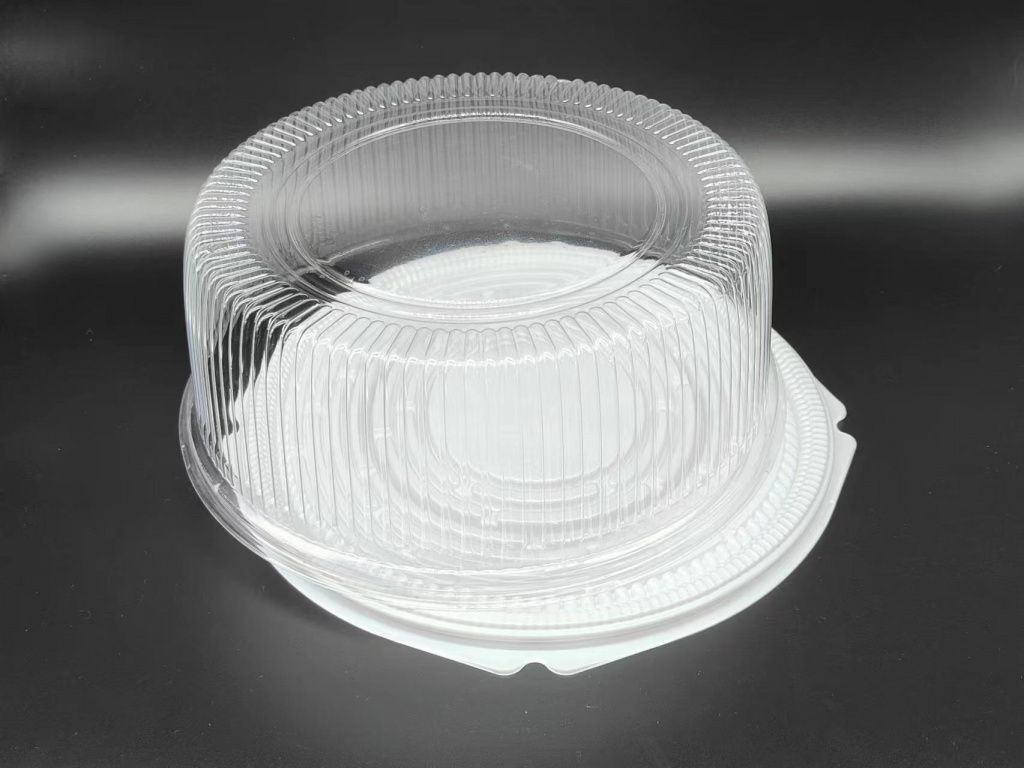

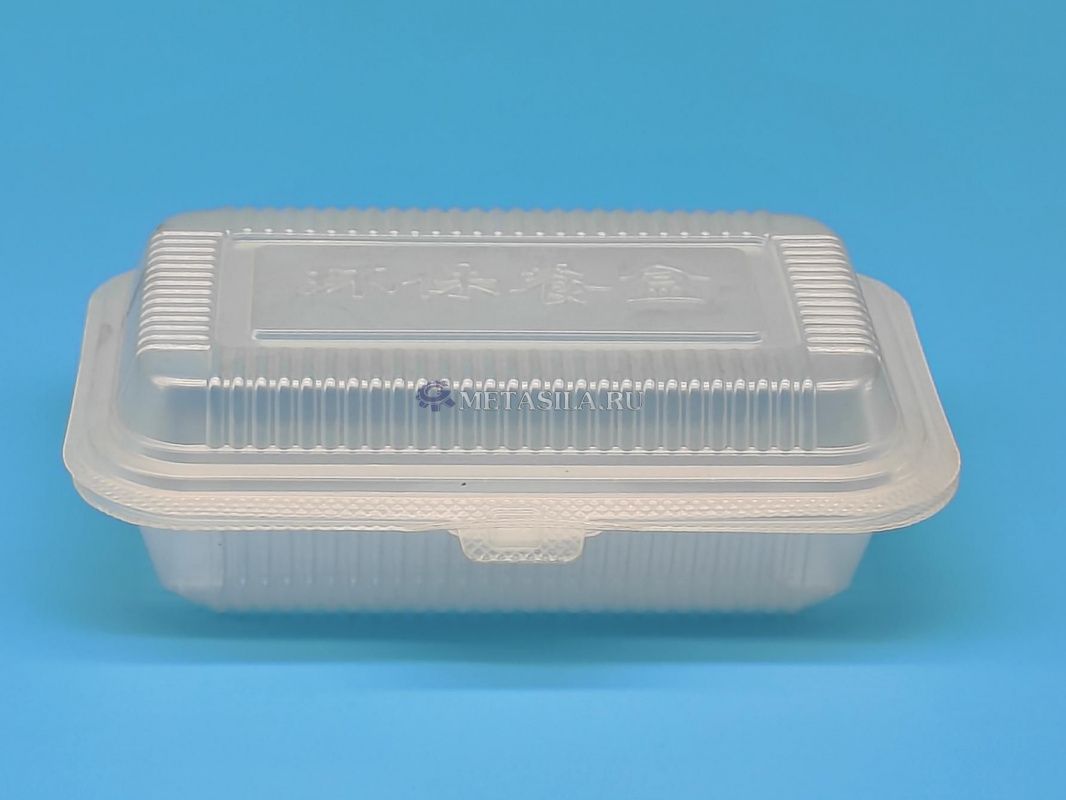

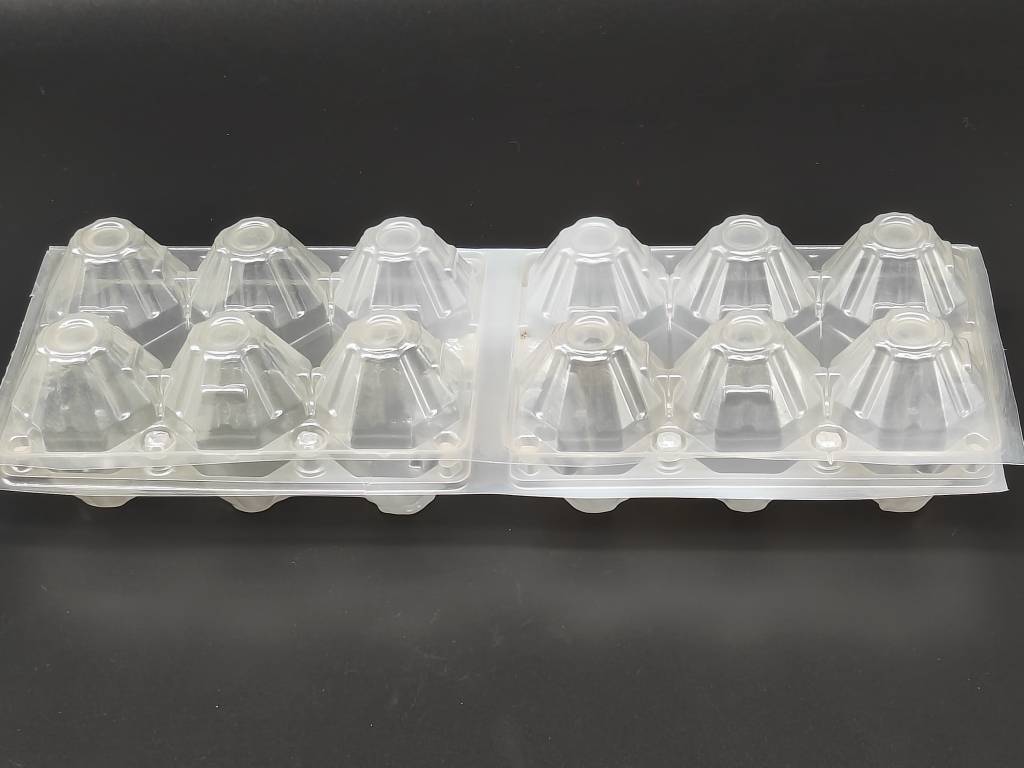

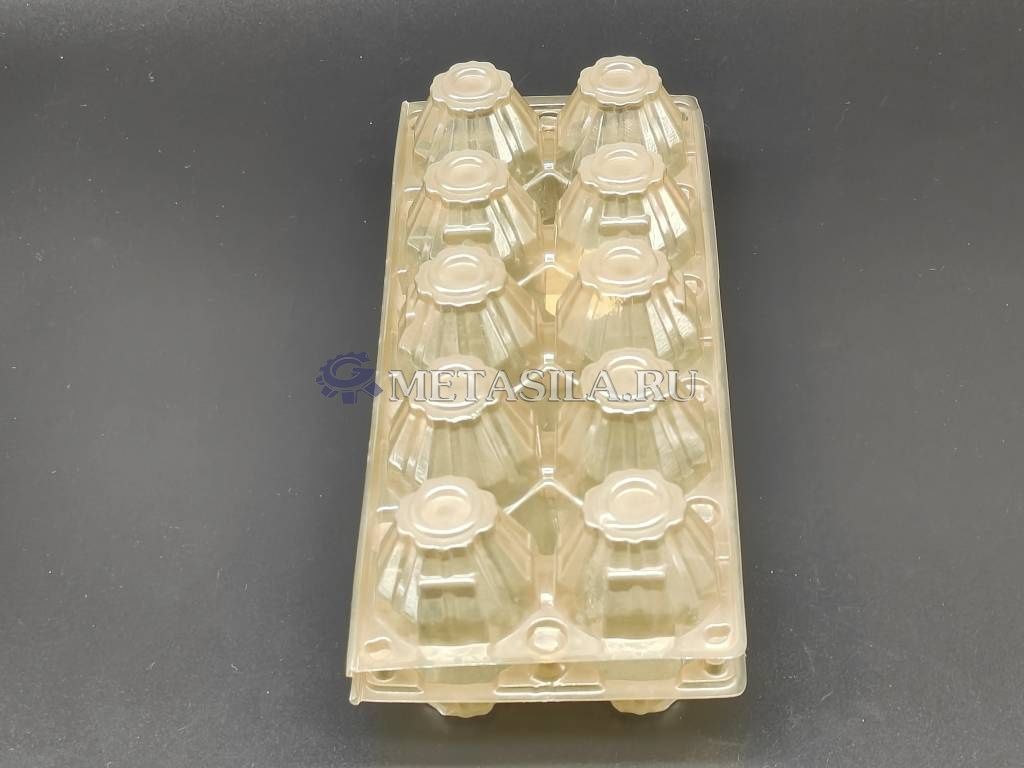

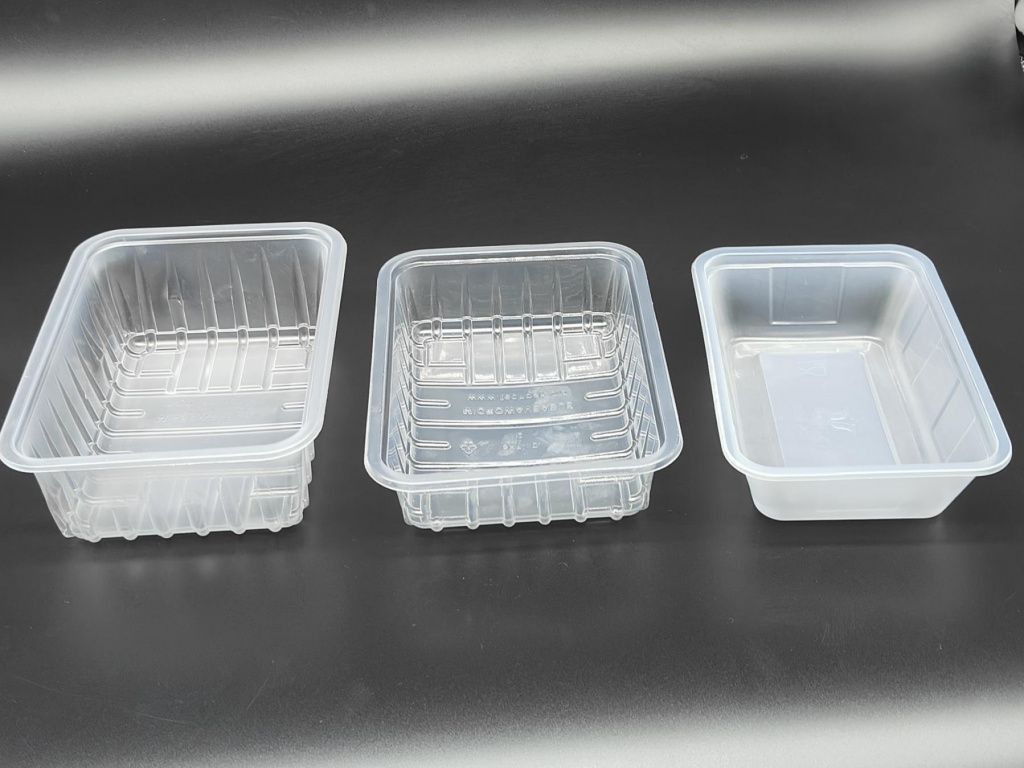

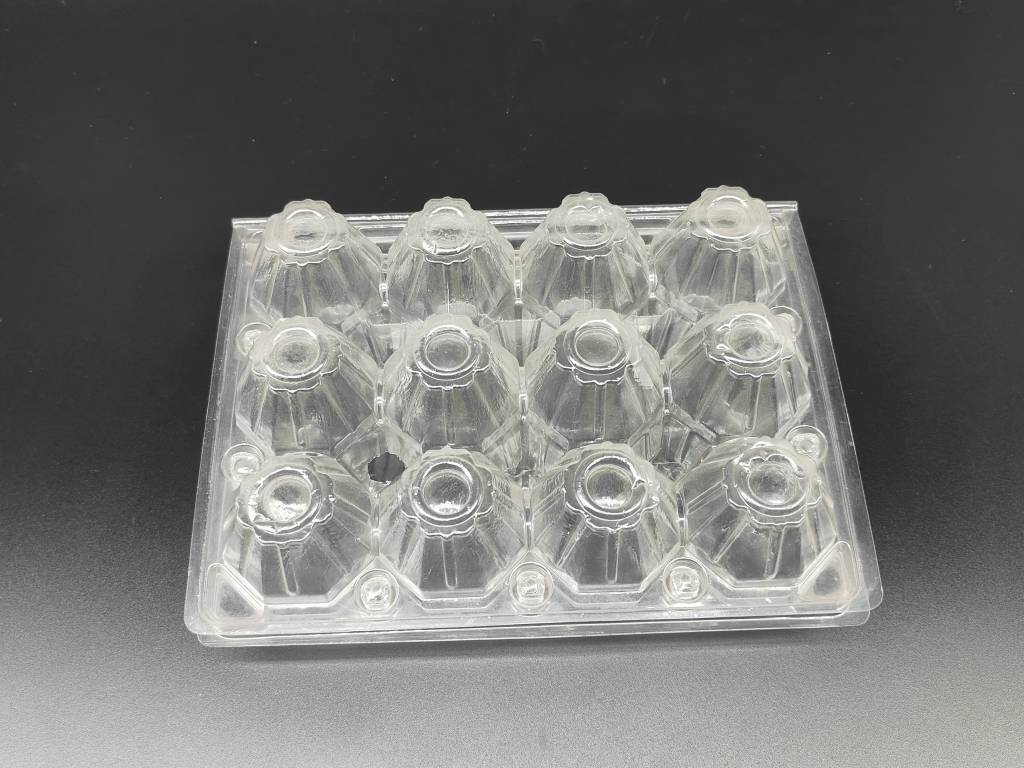

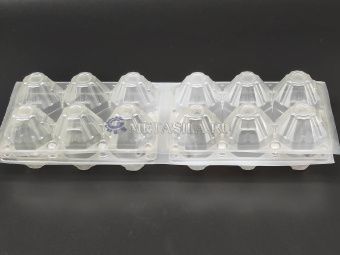

Готовые изделия
2. Автомат для резки
Особенности: этот автомат для резки использует гидравлический привод.
Легкодоступное устройство микрорегулировки для оптимального хода резания, что продлевает срок службы формы для резки и разделочной доски.
Регулируемое расстояние среза между 10 мм-100 мм для удовлетворения потребностей резки простых слоев или многослойных изделий.
Бесшумная работа позволяет значительно снизить уровень шума на заводе, тем самым улучшая рабочую среду и повысить эффективность производства.
Простая настройка и монтаж режущей формы, а также простая, точная и быстрая регулировка высокого и низкого положения режущей формы.
Основные технические параметры:
Общий ход 100 мм
Рабочий ход 5 мм
Коэффициент наддува 1:22
Расход воздуха 0,0095м/мин
Максимальный размер модуля 515×660 (мм)
Давление воздуха 0,6-1,0Мпа
Мощность 220 В 50 Гц
Усилие удара 38,4-66Т
Вес 2300 кг
Габаритные размеры 1250×1200×2500
Дополнительное оборудование:

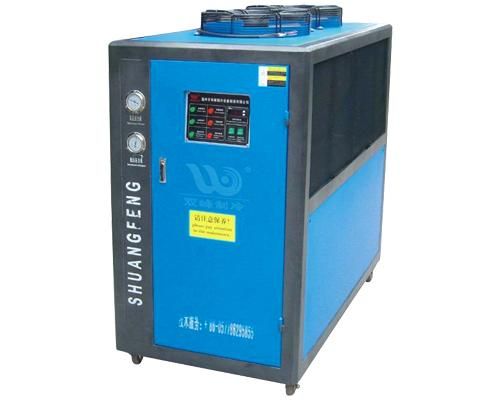

Охладитель
Назначение: Для охлаждения циркулирующей воды и снижения температуры формы.
Холодопроизводительность 7912 ккал/ч 9,2кВт
Мощность 3 Ч ~~ 380 В 50 Гц
Расход охлаждающей воды (м3/ч) 2.1
Мощность насоса (подъем) 0,37кВт (2 м)
Тип компрессора и мощность Герметичный спиральный тип 2,8кВт
Размер машины 890*500*840 (Д*Ш*В)

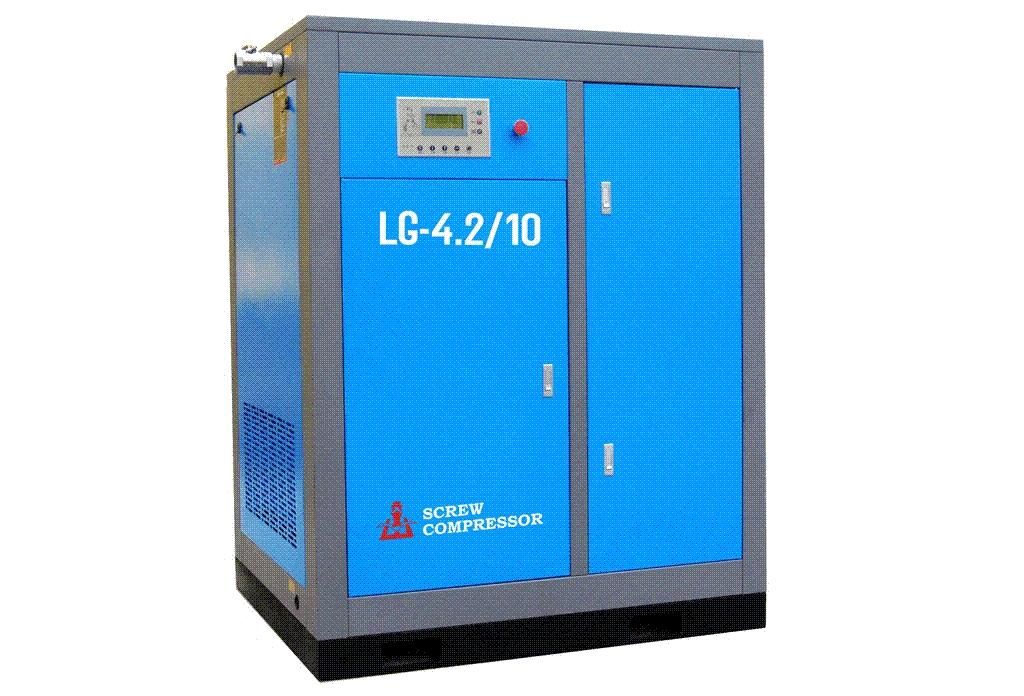

Компрессор (винтовой)
Назначение: Обеспечить источник воздуха для воздушного компрессора.
Производительность (м3/мин) 3
Рабочее давление 0,8
Входная мощность 18,5
Разъем G1
Вес 650 кг
Размер машины (Д *Ш * В) 1080 *880 *1415 мм
Воздушный резервуар
Назначение: хранение газа.
Производительность (м3/мин) 3
Рабочее давление 0,8
Входная мощность 18,5
Разъем G1
Вес 650 кг
Размер машины 1080*880*1415 (Д*Ш*В)
Вилочный погрузчик
Назначение: При установке пресс-формы, поскольку она относительно тяжелая, требуется вилочный погрузчик
Номинальная грузоподъемность 1,5 тонны
Размер 1.38*0.8*2.0 м
Вес 350 кг
Максимальная высота 1,6 м
В стоимость включены:
1 Формовочный станок для изготовления пластмассовых изделий.
Машина формирует изделие и разрезает его на листы.
2 Пресс-форма. Для формовочного станка
3 Станок для резки
Способ применения: Отделение продукта по одному.
4 Воздушный компрессор (винтовой тип)
5 Охладитель
6 Вилочный погрузчик
7 Пуско-наладочные работы
