Описание

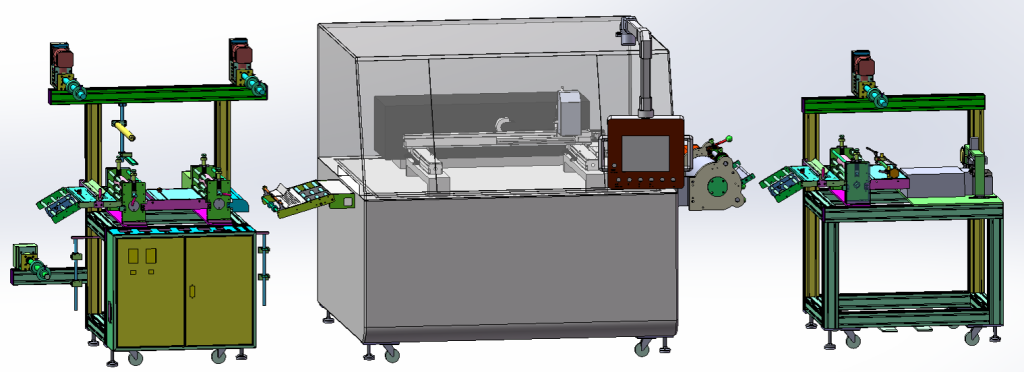

Основной технологический процесс

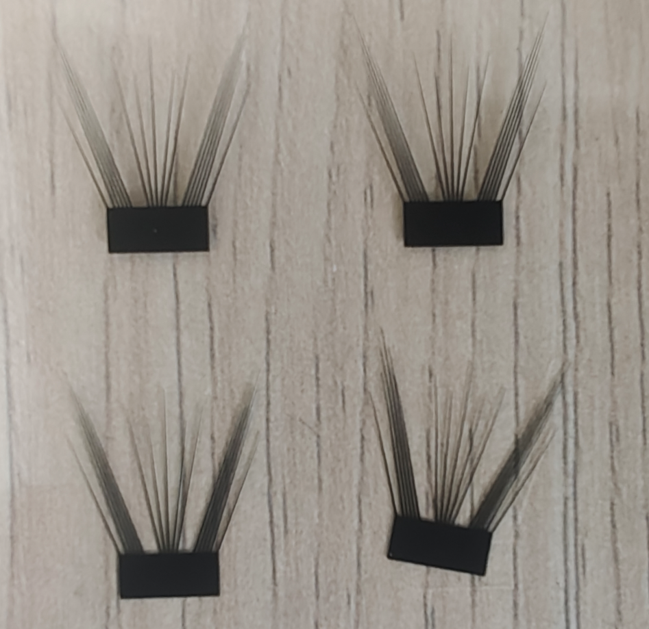

① Средний клеевой слой (защитная пленка) и рулонный материал с накладными ресницами соединяются (ламинируются) на двухпозиционном ламинаторе.
② После ламинирования материал через механизм подачи поступает в лазерный резак; с задней стороны материал протягивается тянущими роликами.
③ Переход на платформу для удаления отходов.
④ Удаление внешних обрезков и отходов.
⑤ Поступление на платформу отделения, где происходит отделение защитной пленки от готовой продукции.
⑥ Соединение продукции в единый блок с помощью липкой ленты.
Технологическая блок-схема (по шагам):
Размотка среднего клеевого слоя
⬇
Лазерная резка
⬇
Протяжка тянущими роликами
⬇
Платформа удаления отходов
⬇
Платформа отделения
⬇
Отделение среднего клеевого слоя и продукции
⬇
Автоматическое нанесение липкой ленты
Основные технические параметры оборудования
Максимальная ширина подачи материала 300 мм
Максимальная рабочая скорость ламинирования 30 мм/мин
Точность ламинирования (совмещения) ± 0,1 мм
Рабочая зона лазерной обработки 500 × 600 мм
Скорость лазерной резки 4 с / раз
Мощность лазера 30 Вт
Точность лазерной резки ± 0,03 мм
Тип лазера: Ультрафиолетовый (УФ) пикосекундный лазер
Рабочее напряжение 220 В переменного тока (AC)
Общая установленная мощность ≈ 10 кВт
Габаритные размеры (Д × Ш × В) 6000 × 1650 × 1850 мм
Вес оборудования ≈ 3000 кг
В стоимость включены пуско-наладочные работы
