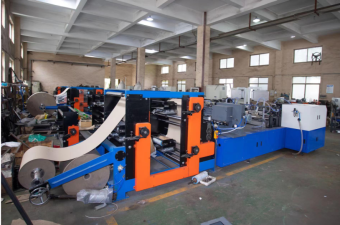

Автоматическая линия для производства бумажных конусов для текстильной промышленности, модель KLP27
Данная машина представляет собой полностью автоматизированную производственную линию для изготовления бумажных конусов (паков) для текстильной промышленности. Управление осуществляется с помощью программируемого логического контроллера (ПЛК). Линия состоит из узла намотки бумажного конуса, узла печати, сушильной печи и отделочного агрегата. Отделочная машина для конусов — это новая модель, простая в эксплуатации и имеющая небольшое количество механических деталей. Общая производительность линии составляет от 74 880 до 83 520 штук за 24 часа.
Полный технологический процесс производства бумажного конуса выглядит следующим образом:
(Участок флокирования не входит в стандартную комплектацию и является опциональным)
1. Подача рулонной бумаги (джамбо-рулон)
2. Внутренняя и внешняя печать
3. Шлифовка кромки бумаги
4. Резка бумаги
5. Намотка и обрезка бумажного конуса
6. Сушка бумажного конуса
7. Сбор готовой продукции
8. Флокирование (опция)
9. Завальцовка кромки головной части ("бычий нос")
10. Нанесение линии (рилсинг)
11. V-образная резка
12. Сбор некондиционной продукции
Технические параметры:
Габаритные размеры:
Машина автоматической намотки конусов - 2100 x 7250 x 1600 мм
Сушильная печь (горячая сушка) - 8260 x 1100 x 3000 мм
Отделочная машина (завальцовка, рифление) - 2300 x 2100 x 1420 мм
Габариты всего комплекса 8000 x 13400 мм
Электродвигатели (мощность):
Машина автоматической намотки конусов - 13.6 кВт
Сушильная печь - Угольный нагрев: 0.75 кВт
Электрический нагрев - 29.7 кВт
Отделочная машина для конусов - 8 кВт
Машина флокирования (опция) - 8 кВт
Производительность - 52–58 шт./мин (может отличаться для кастомизированных машин)
Вес - 9 тонн
Процент отхода бумаги - около 20%
Для машины требуется воздушный компрессор мощностью 15 л.с. (11 кВт) с осушителем воздуха.

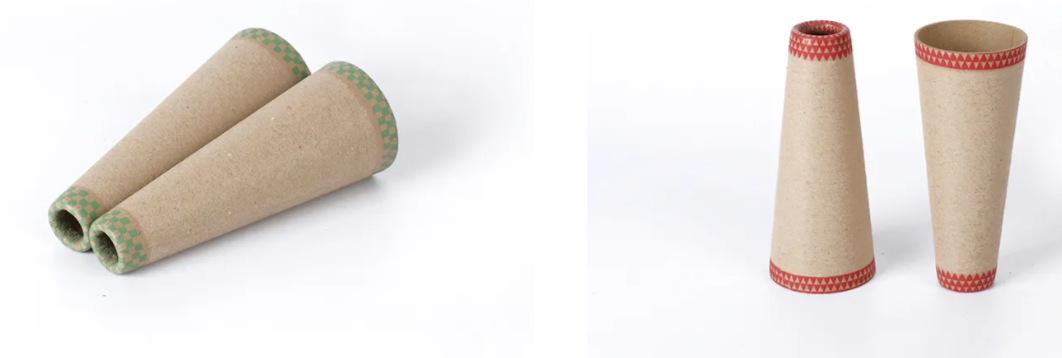

Фото готового продукта:

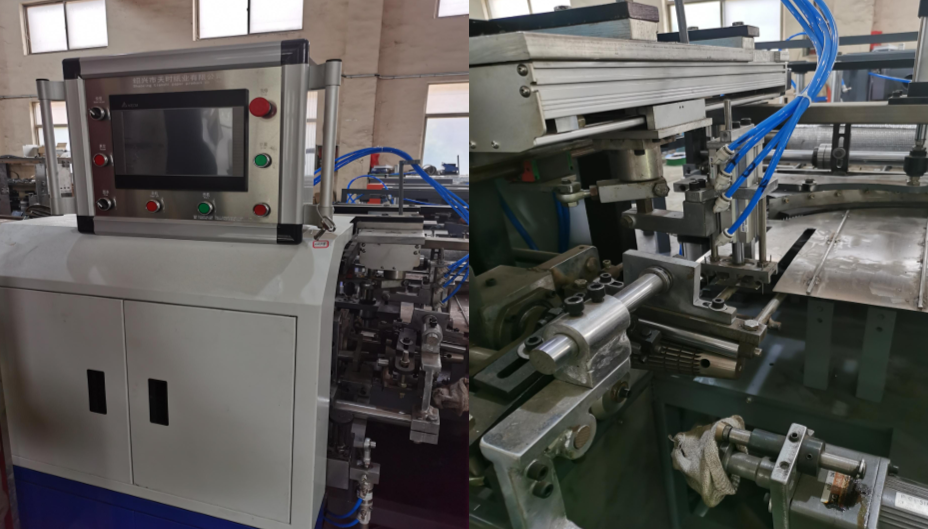

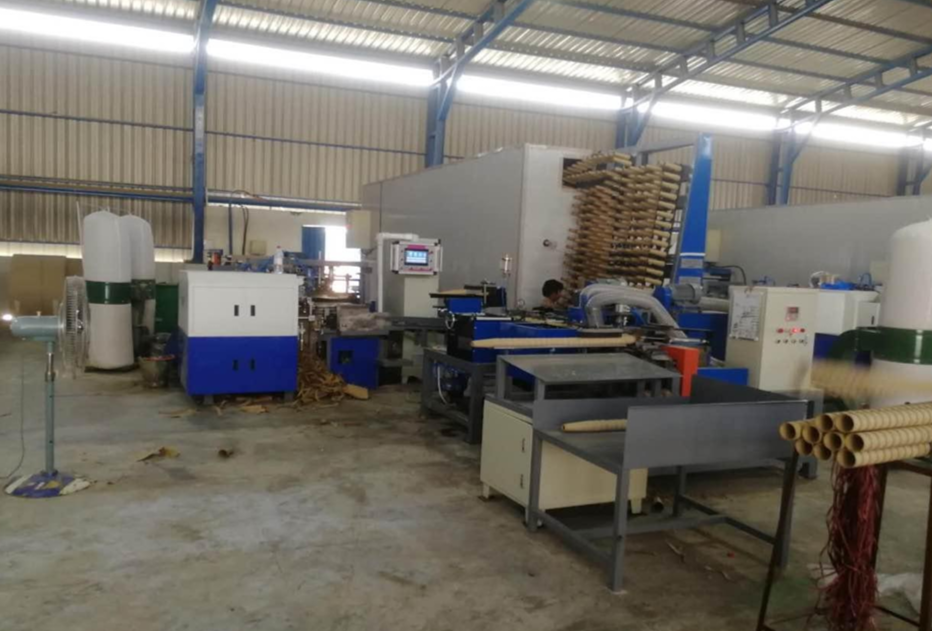

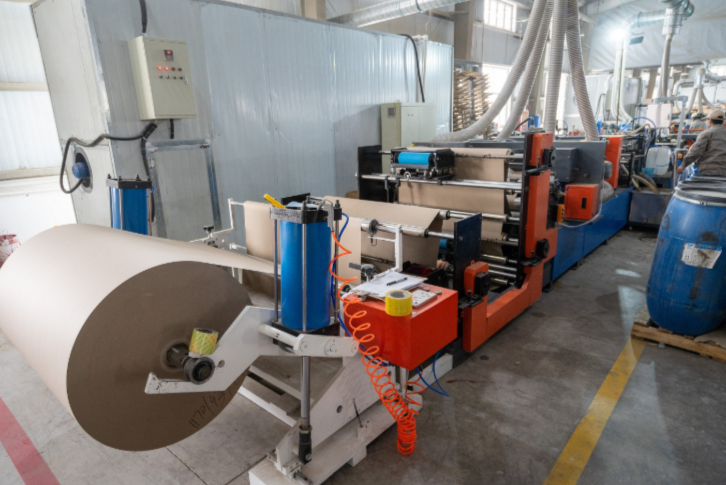

Дополнительные фото линии:
В стоимость включены пуско-наладочные работы.
