Описание
Основные технические параметры
Материал для тиснения: Нетканое полотно
Макс. ширина размотки 1300 мм
Макс. диаметр рулона размотки: ϕϕ 1200 мм
Макс. диаметр рулона намотки: ϕϕ 1200 мм
Внутренняя гильза (сердечник) 3 дюйма (стандарт)
Скорость тиснения 60–70 м/мин
Диапазон установки натяжения 0–80 Н·м
Электропитание 380 В / 50 Гц
Мощность нагрева 30 кВт
Общая мощность 98 кВт
Вес 8000 кг
Габариты (Д×Ш×В) 8000 × 2600 × 1800 мм
Основная механическая комплектация

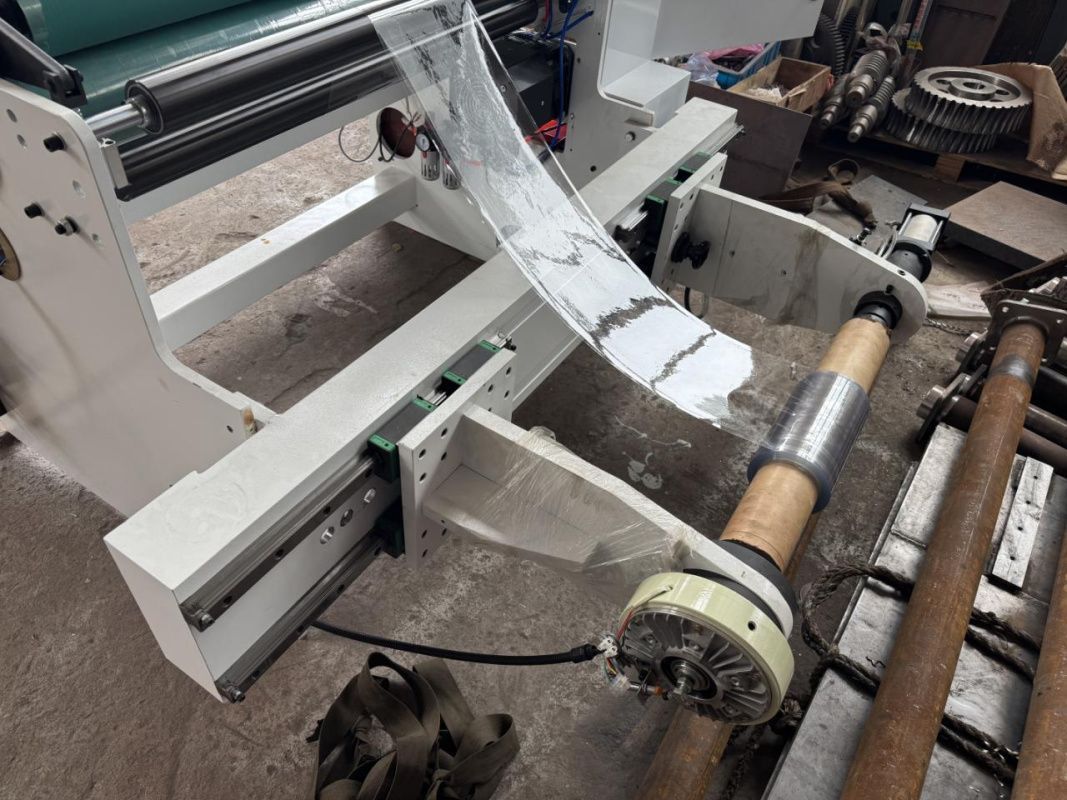

Блок размотки
Диаметр рулона размотки: φ1200 мм
Управление натяжением при размотке: 10 кг магнитный порошковый тормоз, автоматический регулятор натяжения
Способ загрузки/выгрузки: гильза 3 дюйма (бумажная)
Устройство контроля кромки (EPC)
Ручная загрузка материала, одно положение

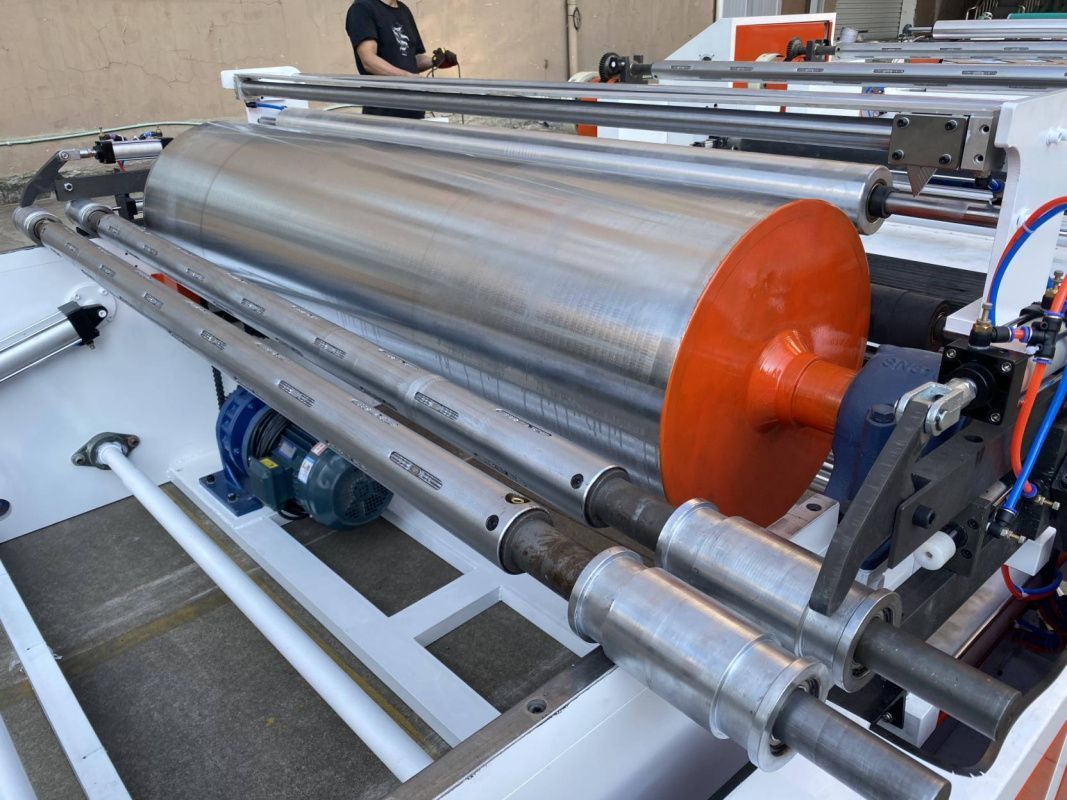

Блок намотки
Диаметр рулона намотки: φ1200 мм
Управление натяжением при намотке: мотор с инвертором, 7.5 кВт
Индикация натяжения: PLC (программируемый логический контроллер)
Способ загрузки/выгрузки: центральная барабанная намотка с воздушным валом 3 дюйма
Направляющий ролик: алюминиевый материал, коричневый цвет, обработка на динамическую балансировку, диаметр φ80 мм

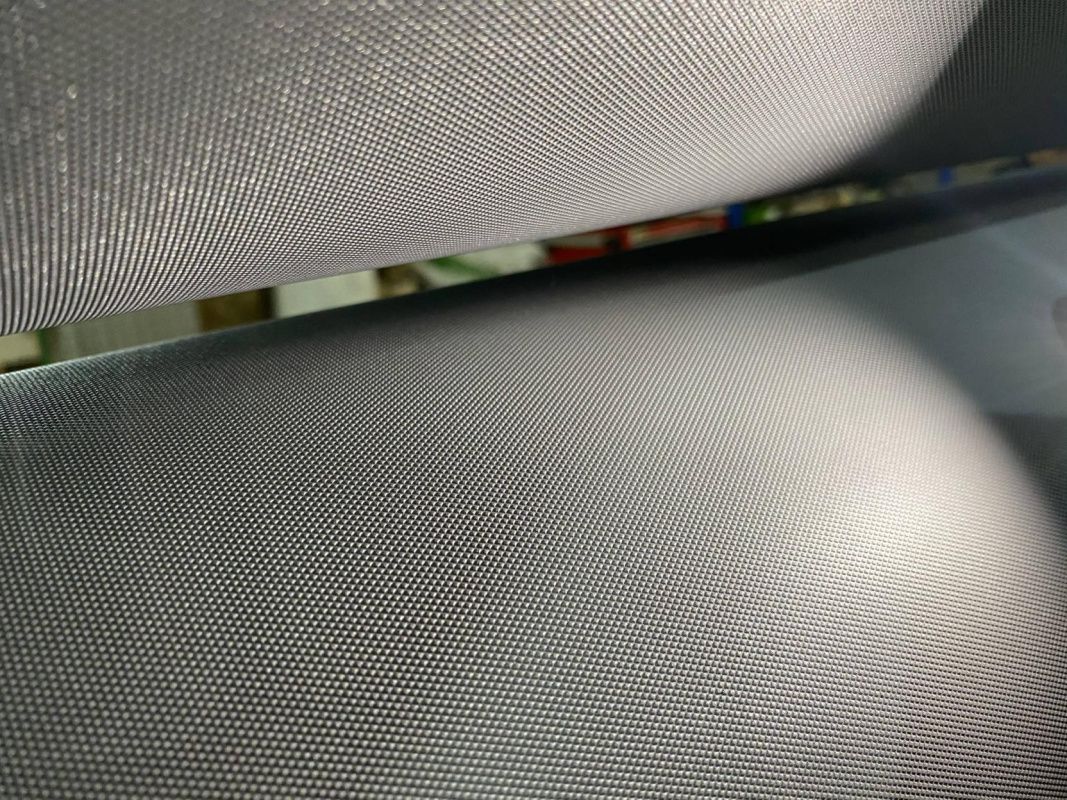

Блок тиснения
Двигатель тиснильного вала: 5.5 кВт
Двигатель зеркального вала: 5.5 кВт
Диаметр тиснильного вала: 260 мм
Диаметр зеркального вала: 260 мм
Диаметр охлаждающего вала: 130 мм × 2 шт.
Нагревательный блок: 2 шт.
Обрезной нож: 2 шт.

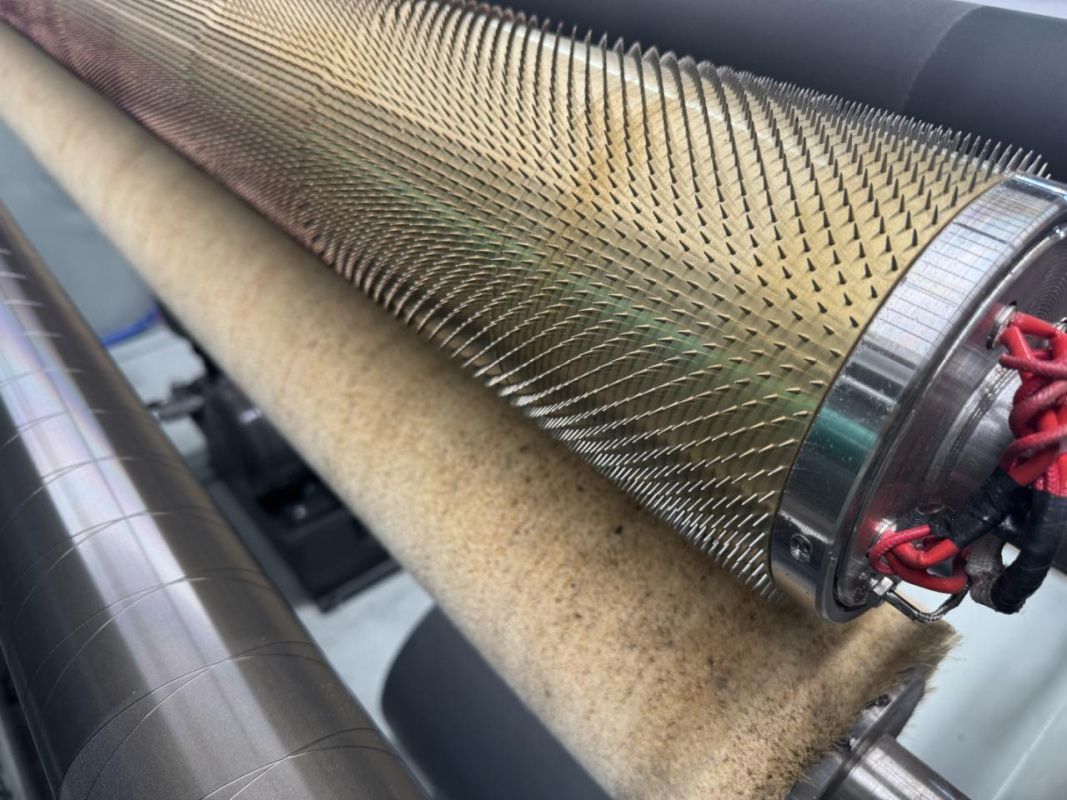

Перфорирующий ролик
1 комплект перфорирующих роликов

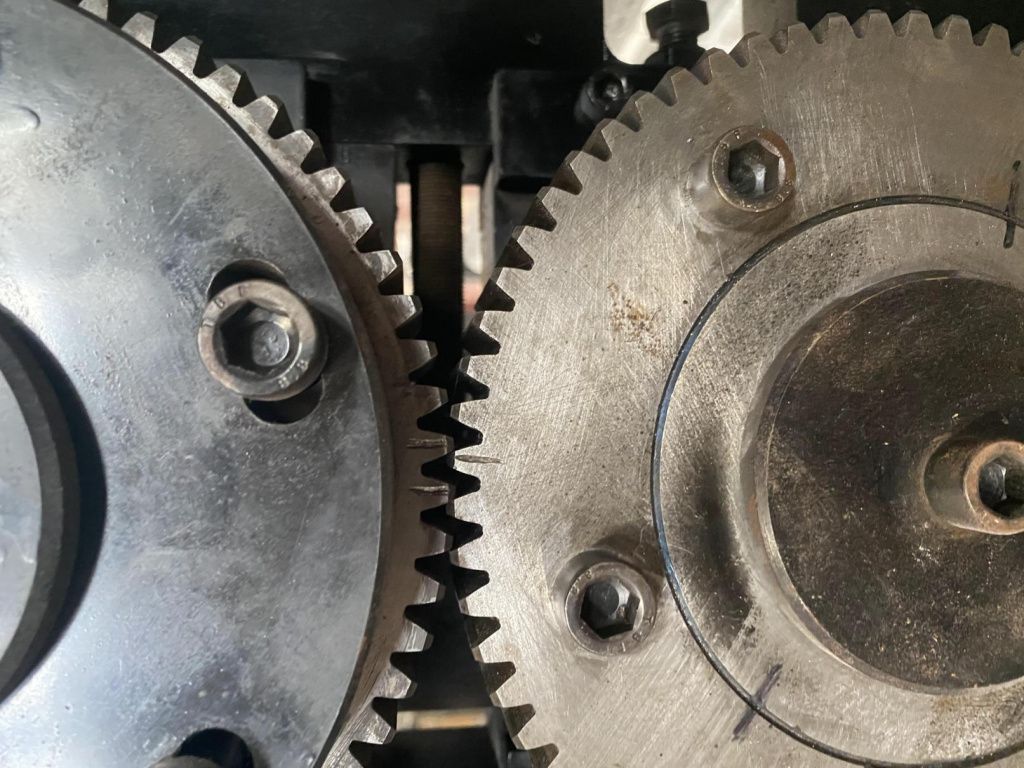

Главный привод
Способ привода: тяга от главного двигателя
Синхронизация цепью
Прочие узлы
Сенсорный экран, марка Taiwan We-view
Управление через PLC (программируемый логический контроллер)
Основная комплектация
Вал размотки. Безвалковый 1 шт.
Вал намотки 3 дюйма 1 шт.
Двигатель тиснильного вала 5.5 кВт
Двигатель зеркального вала 5.5 кВт
Контроллер EPC (коррекции кромки). 1 компл.
Автоматический регулятор натяжения размотки PLC управление. 1 компл.
В стоимость включены пуско-наладочные работы
