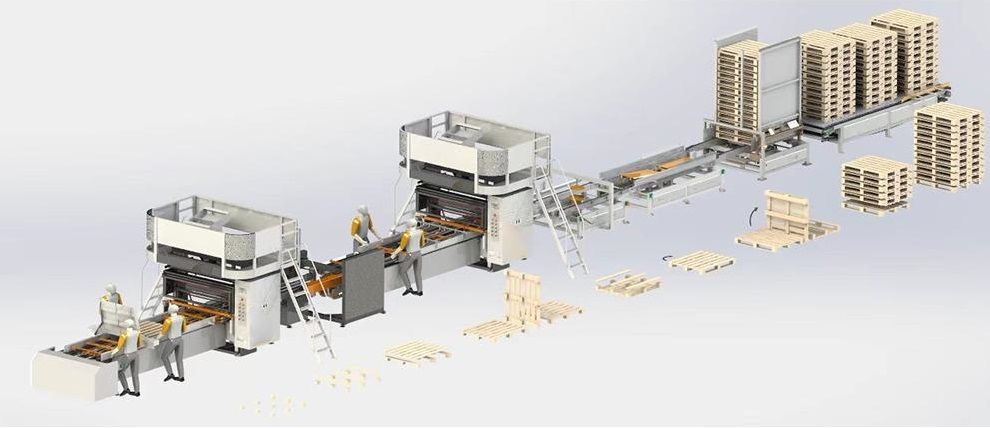

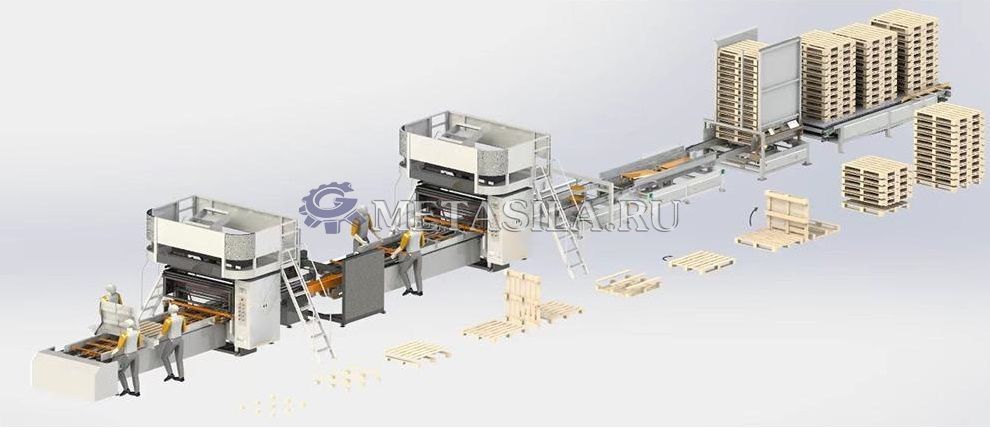

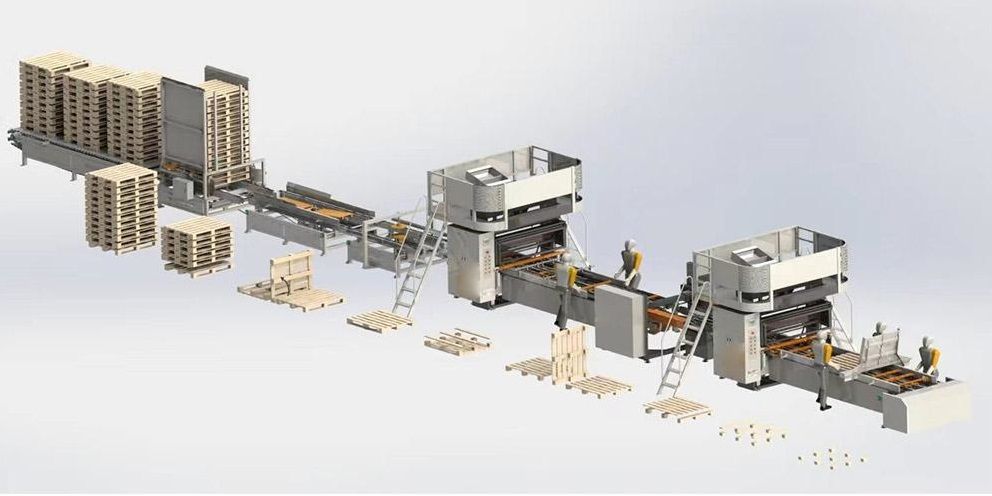

Автоматическая линия по производству евро-поддонов A-555

Напряжение 220 В, 380 В±10%, 50 Гц, 3 фазы

Марка гидравлической станции Hydraulic (противоизносное гидравлическое масло № 46)

Мощность 100~130 кВт

Винтовой воздушный компрессор высокого давления (1мп/22 кВт)

Отклонение смещения ≤5 мм (без учета отклонения доски)

Стиль поддона EURO Pallet (индивидуальные требования заказчика)

Диапазон высот 90~160 мм (индивидуальные требования заказчика)

Диапазон ширины 800~1400 мм (индивидуальные требования заказчика)

Длина оранжевая 800~ 1400 мм (индивидуальные требования заказчика)

Производительность: Эффективность производства 5 человек, работающих по 8 часов в день, нормальная производительность составляет 125-150 шт/час

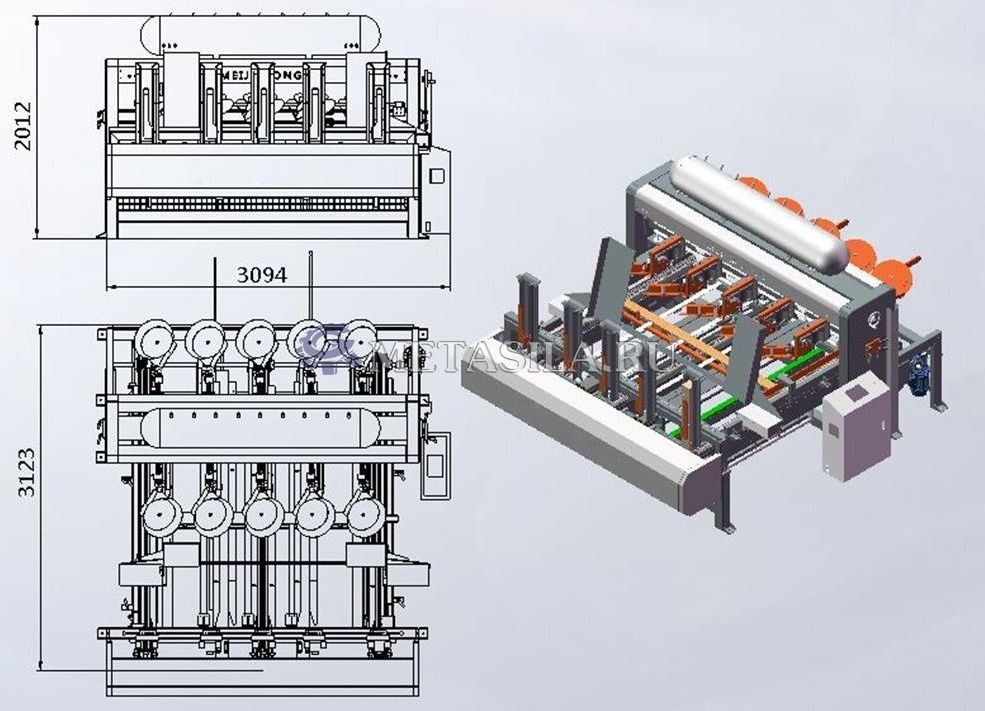

1 Система автоматической подачи блоков

Размер блоков 60-150 мм

Мощность 8 кВт

Управление PLC

Система управления Siemens PLC

Рабочий размер 3094*3123*2012 мм

Пневматический компонент Taiwan AirTAC

Количество работников 1 человек

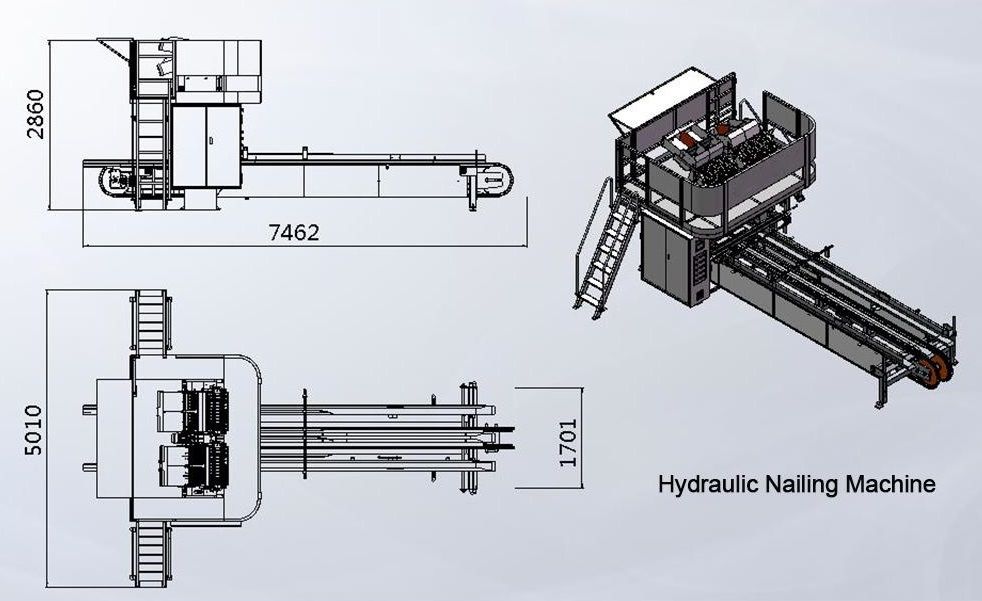

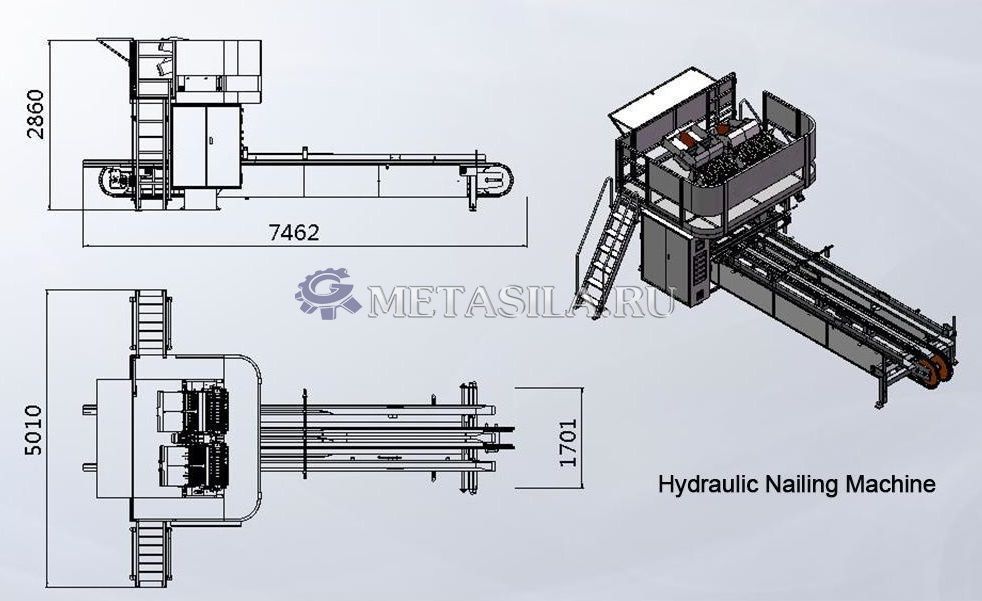

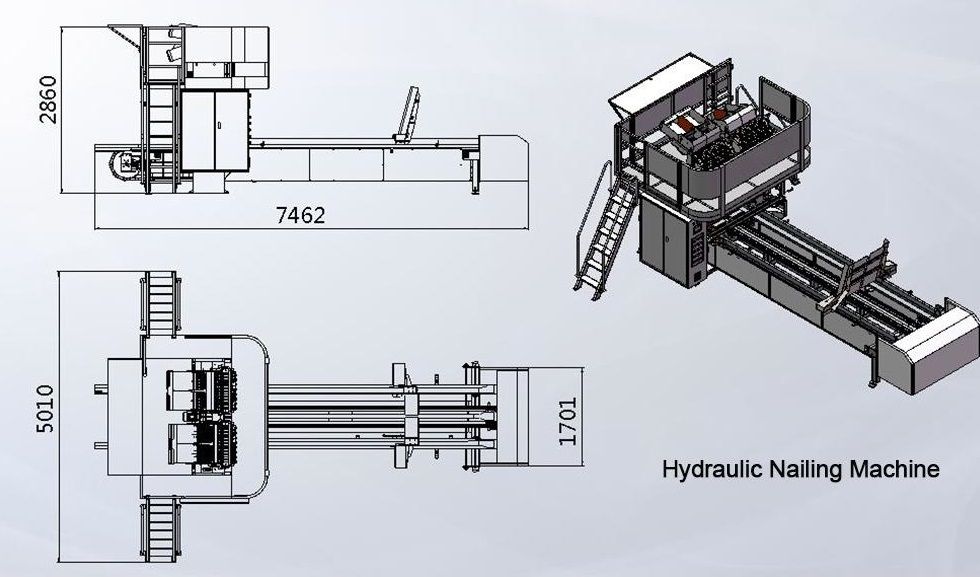

2. Гидравлическая машина для забивания гвоздей

Длина поддонов 800-1400 мм

Ширина поддонов 800-1400 мм

Размер площадки 7462*5010*2860 мм

Мощность 35 кВт

Время забивания одного гвоздя по кругу 2,7 с/мин

Рабочий 2 человека

Система управления Siemens

Количество гвоздей в коробке 2 шт * 12 линий для забивания гвоздей

Пневматический компонент Taiwan AirTAC

Количество гвоздезабивных пистолетов 24 шт

Длина гвоздя настраивается в соответствии с требованиями заказчика

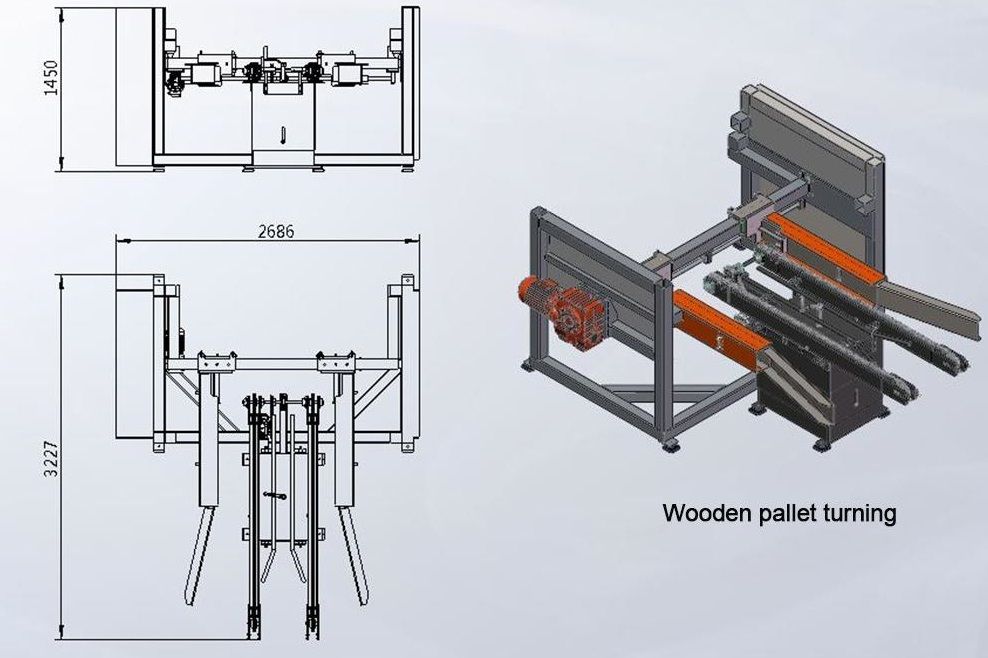

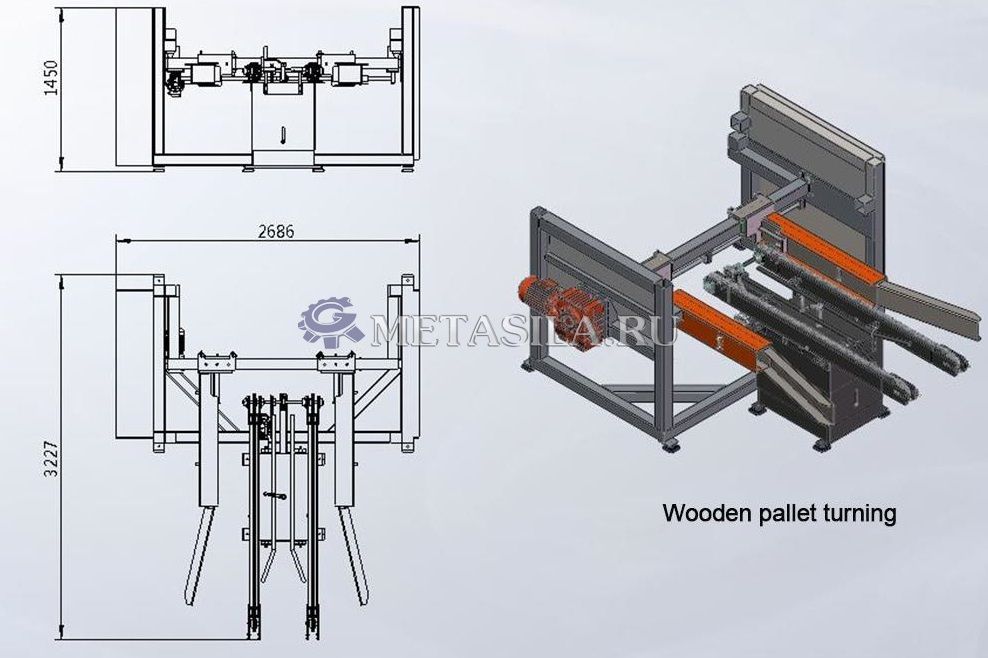

3, Поворот деревянного поддона

Длина поддонов 800-1400 мм

Ширина поддонов 800-1400 мм

Размер рабочей зоны 3227*2686*1450 мм

Мощность 4 кВт

Производительность 4-7 шт/мини

Способ работы автоматический

Пневматический компонент Taiwan AirTAC

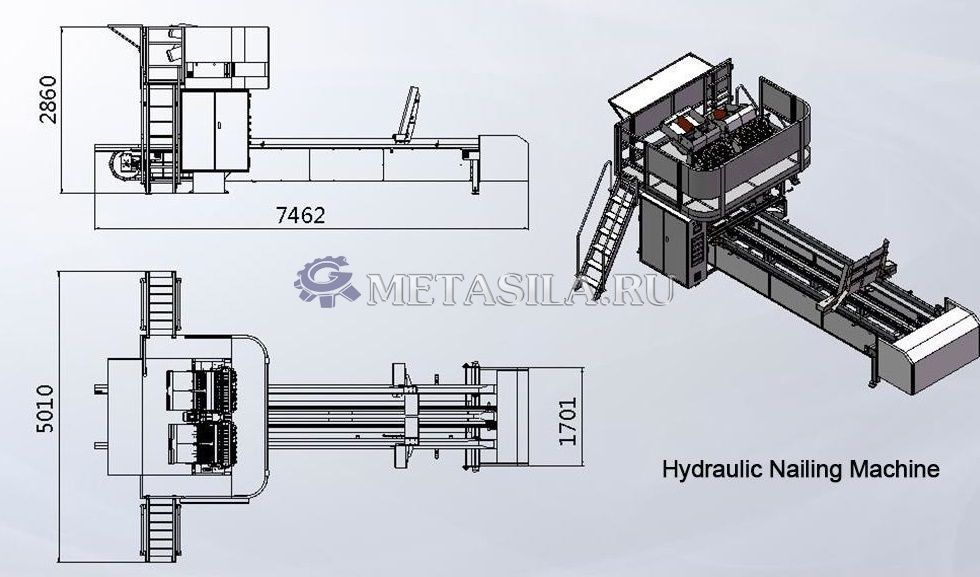

4, Гидравлическая машина для забивания гвоздей в поддон

Длина поддонов 800-1400 мм

Ширина поддонов 800-1400 мм

Размер площадки 7462*5010*2860 мм

Мощность 35 кВт

Время забивания одного гвоздя по кругу 2,7 с/мин

Рабочий 2 человека

Система управления Siemens PLC

Количество коробок для гвоздей 2 шт * 12 линий для гвоздей

Пневматический компонент Taiwan AirTAC

Количество гвоздодеров 24 шт

Длина гвоздя настраивается в соответствии с требованиями заказчика

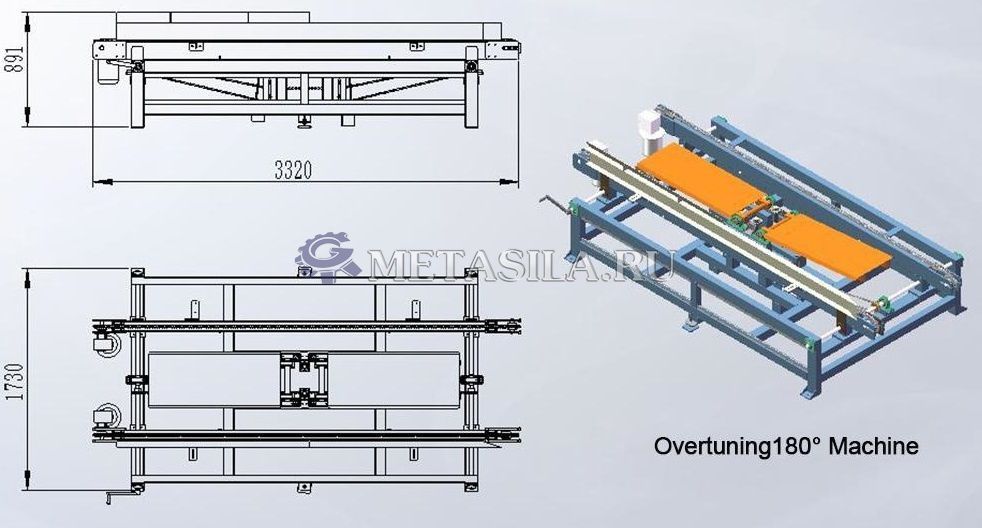

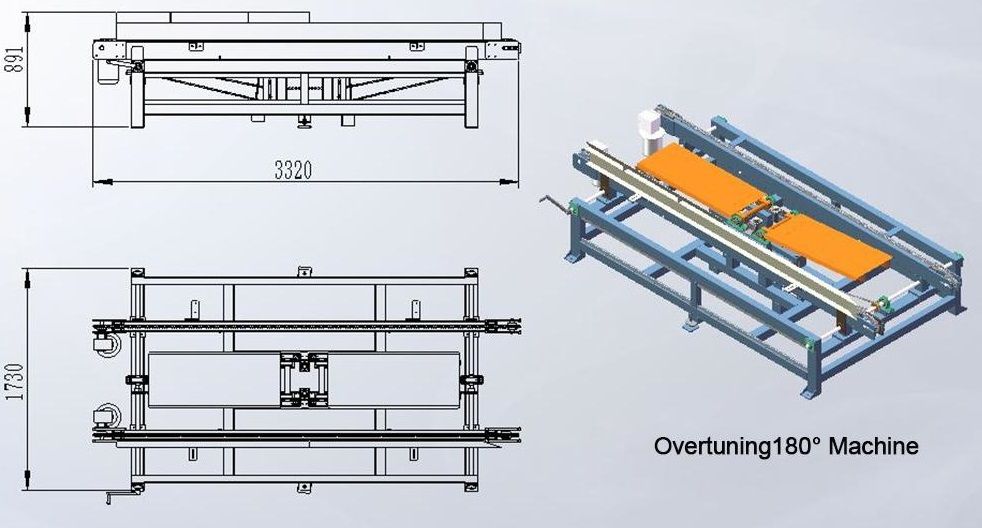

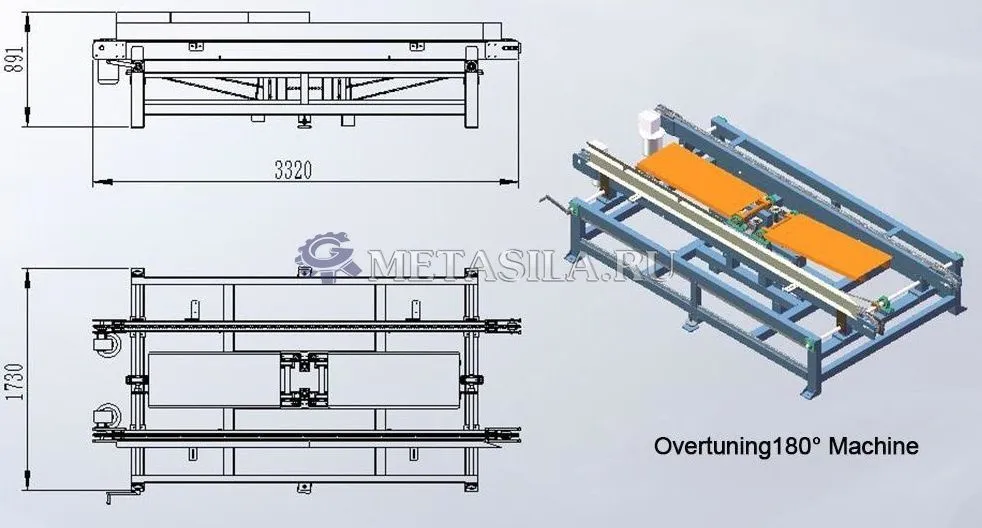

5, Переворачивающая машина на 180°

Длина поддона 800-1400 мм

Ширина поддона 800-1400 мм

Размер рабочей зоны 3320*1730*891 мм

Мощность 3 кВт

Производительность 4-7 л.с./мин

Способ работы автоматический

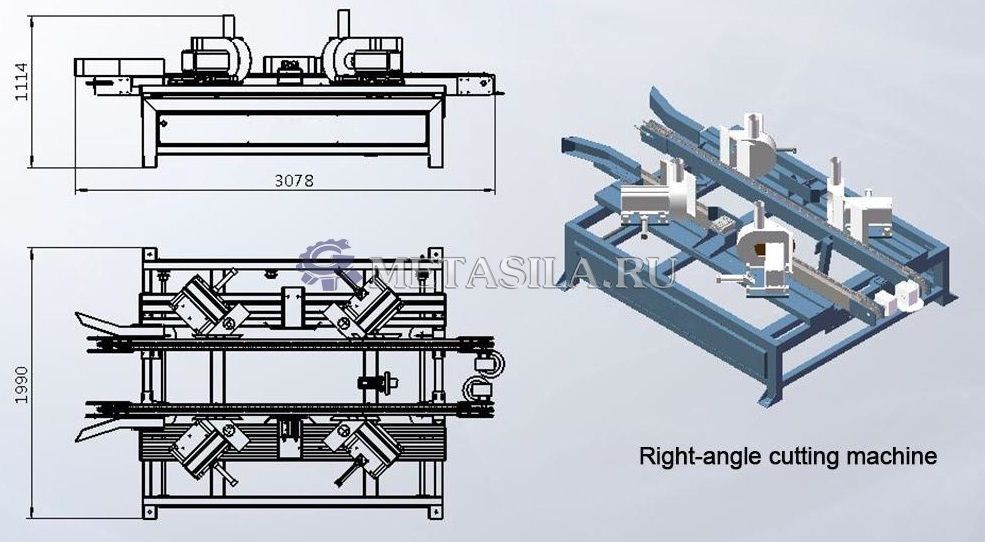

6, Станок для резки под прямым углом

Длина поддона 800-1400 мм

Ширина поддона 800-1400 мм

Размер рабочей зоны 3078*1990*1200 мм

Мощность 10 кВт

Производительность 4-7 л.с./мин

Способ работы автоматический

Пневматический компонент Taiwan AirTAC

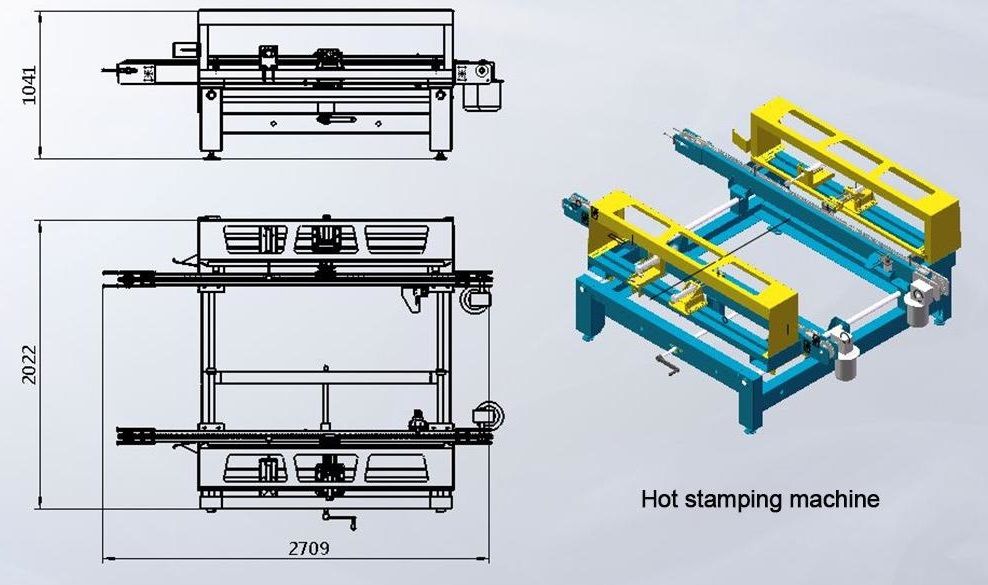

7, Машина для горячего тиснения

Длина поддона 800-1400 мм

Ширина поддона 800-1400 мм

Размер рабочей зоны 2709*2022*1041 мм

Мощность 3 кВт

Производительность 4-6 л.с./мин

Метод работы автоматический

Пневматический компонент Taiwan AirTAC

Примечание: Заказчики должны предоставить свои собственные идентификационные данные для горячего тиснения

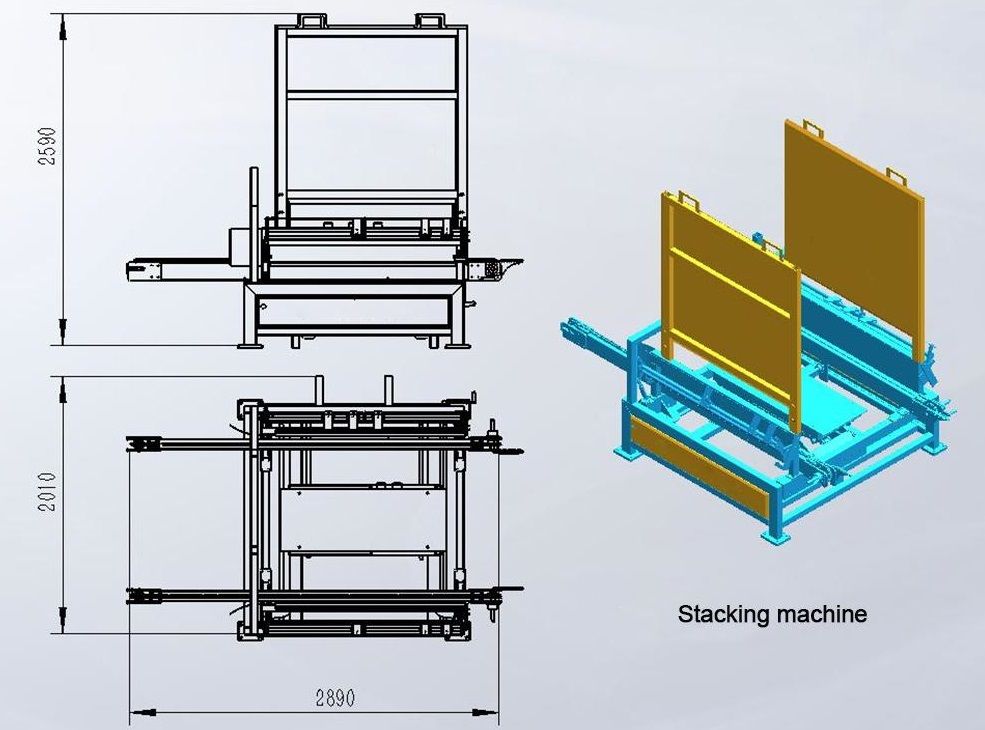

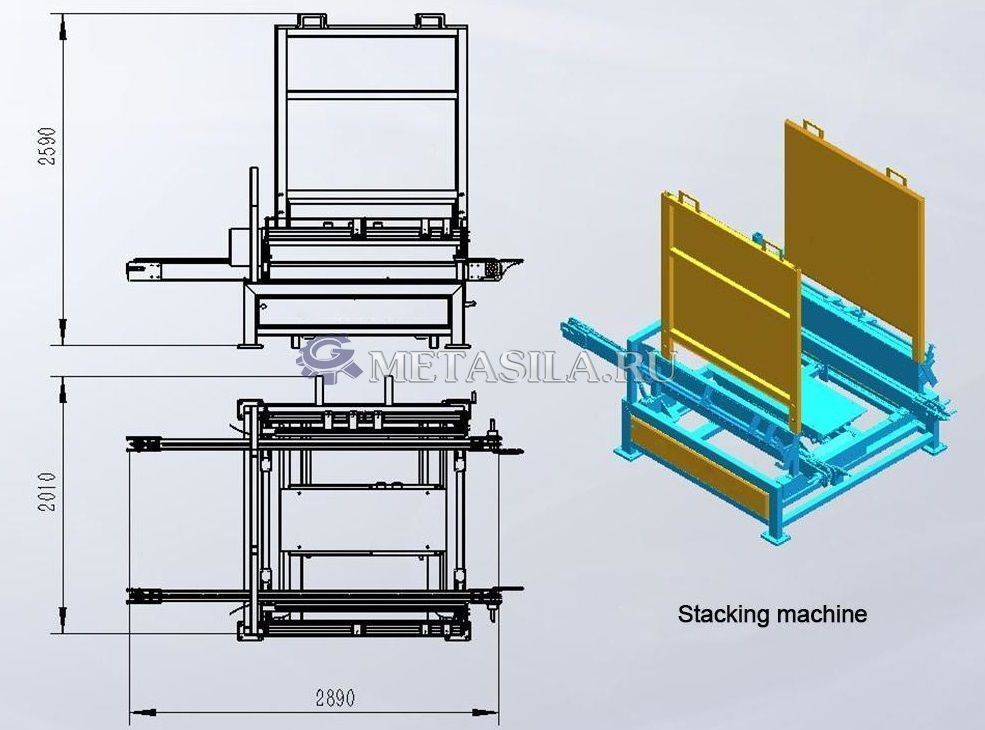

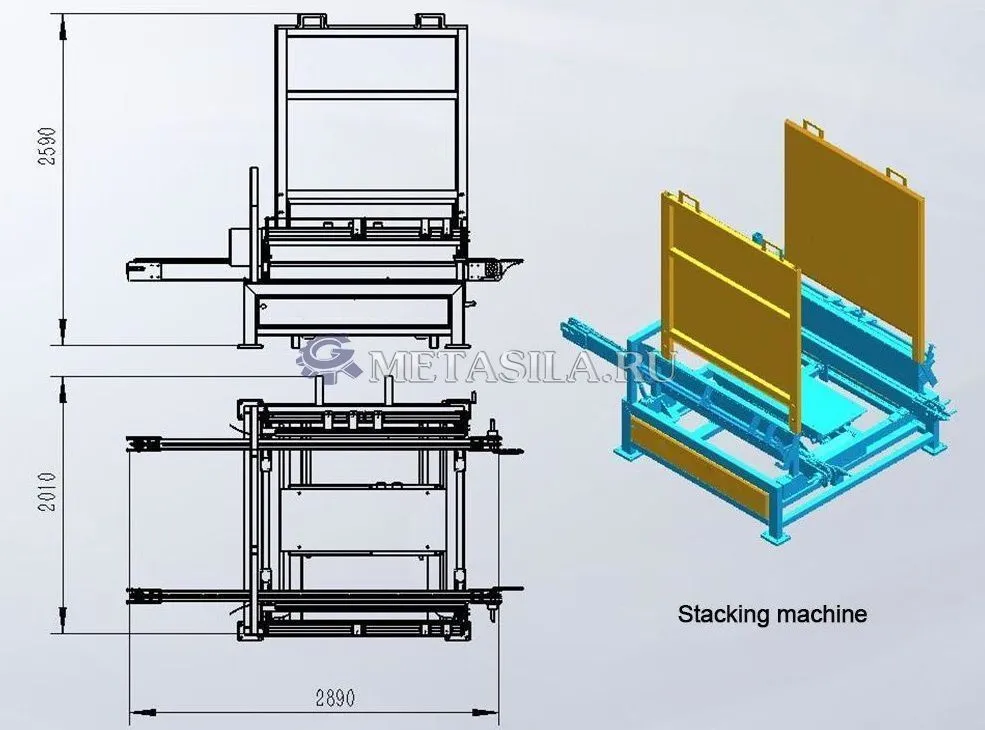

8, Штабелирующая машина

Длина поддона 800-1400 мм

Ширина поддона 800-1400 мм

Размер рабочей зоны 2890*2010*2590 мм

Мощность 6 кВт

Производительность 4-7 л.с./мин

Метод работы автоматический

Пневматический компонент Taiwan AirTAC

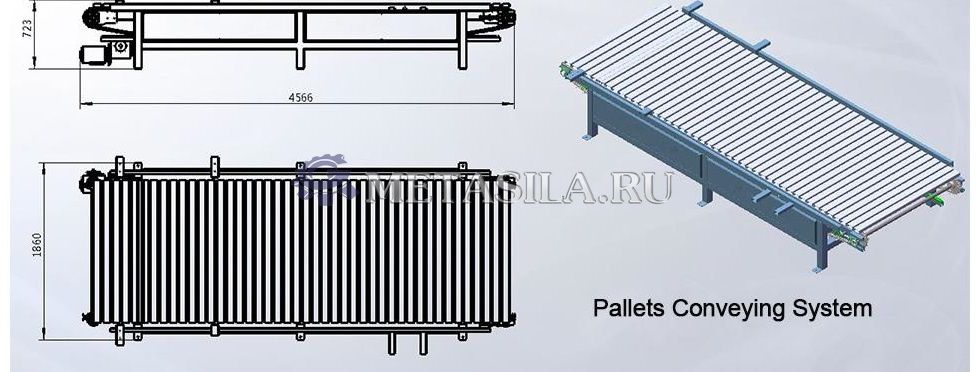

9, Система транспортировки поддонов

Длина поддона 800-1400 мм

Ширина поддона 800-1400 мм

Размер рабочей зоны 4566*1860*723 мм

Мощность 2,2 кВт

Производительность 4-6 л.с./мин

Состав линии:

Гидравлическая станция для забивания гвоздей на главном станке. 2 шт.

Длина поддона 800-1400 мм

Ширина поддона 800-1400 мм

Система автоматической подачи блоков. 1 шт.

Машина для укладки на поддоны. 1 шт.

Штабелирующая машина. 1 шт.

Машина для горячего тиснения 1 шт.

Машина для резки под прямым углом 1шт.

Комплект машин для переворачивания на 180°. 1шт.

В стоимость включены пуско-наладочные работы
