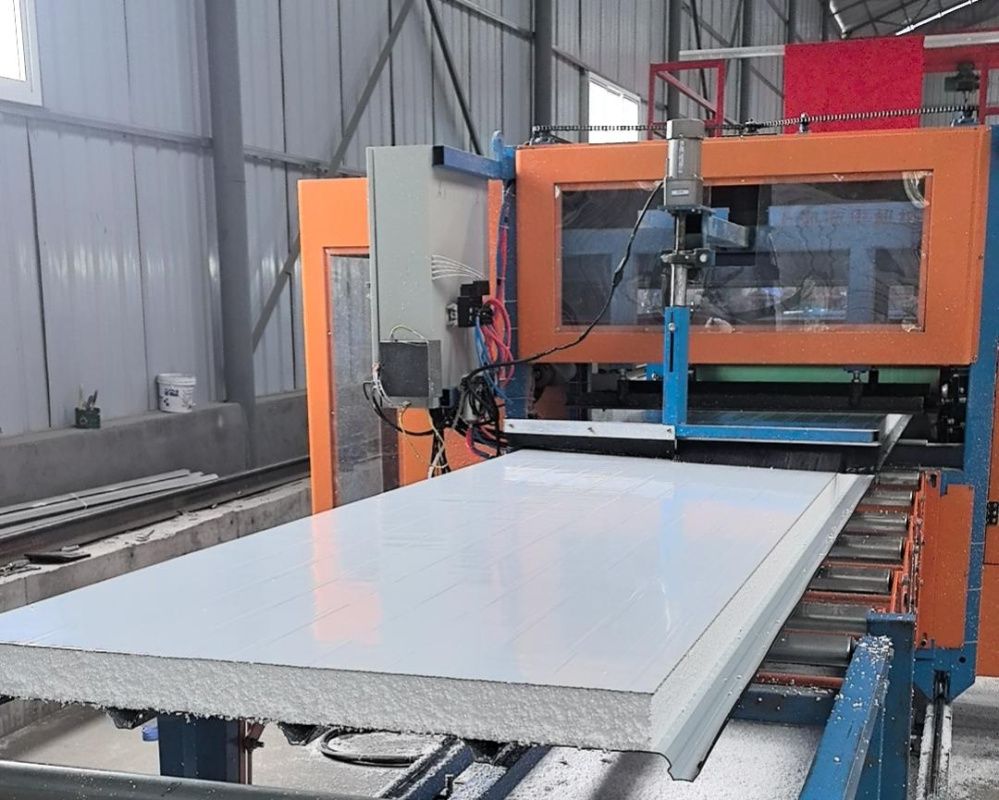

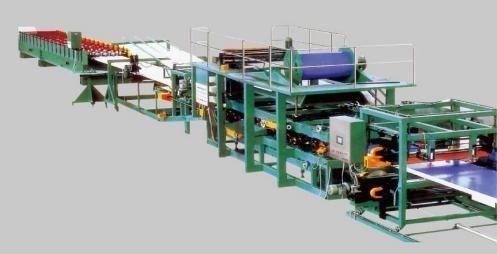

Данная производственная линия предназначена для полуавтоматического изготовления теплоизоляционных сэндвич-панелей.

Технологический процесс: Ручная размотка рулона → Направляющая подачи стального листа → 6-метровая комбинированная машина и формовка → Резка → Вывод 6-метровой панели

Вся линия управляется с помощью ПЛК (программируемого логического контроллера).

Комплектация:

Разматыватель (ручной) 2 шт.

Направляющая система 2 шт.

Комбинированная машина 1 шт.

Резак (ножницы) 1 шт.

Выводной стол ручной (6 м) 1 шт.

Электрический шкаф управления 1 шт.

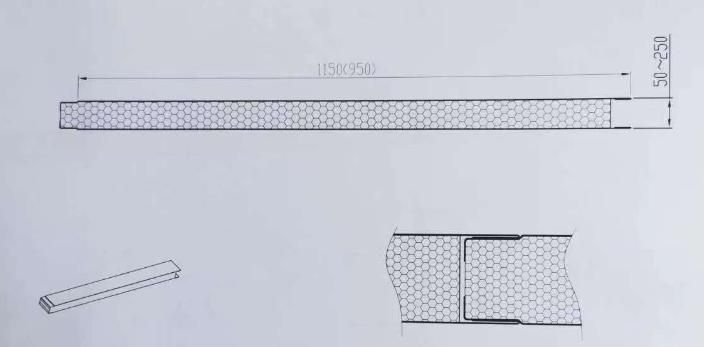

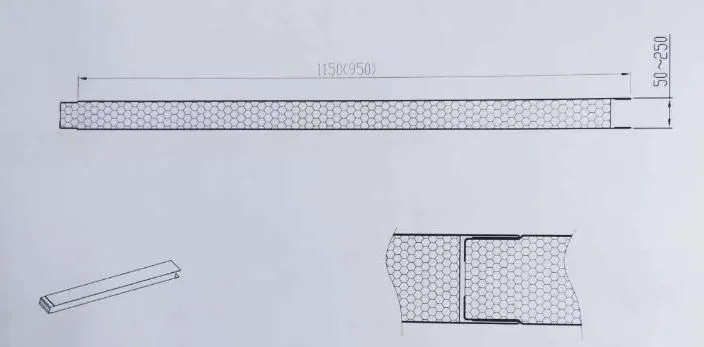

Чертеж профиля (эскиз):

Основные характеристики:

Тип панели: стеновая панель

Материал сердцевины: плоская плита из EPS (пенополистирола)

Ширина стального рулона: 1200 мм или 1000 мм

Толщина панели: 50-250 мм

Скорость производства: 0-5 м/мин

Общая установленная мощность: 22-35 кВт

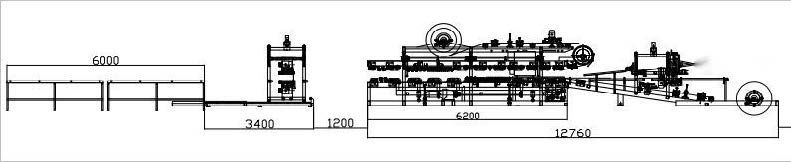

Габариты линии (ДxШxВ): 13 000 x 2 500 x 2 200 мм

Минимальные размеры цеха: 50 000 x 10 000 x 6 000 мм (ДxШxВ)

Спецификация для каждого устройства:

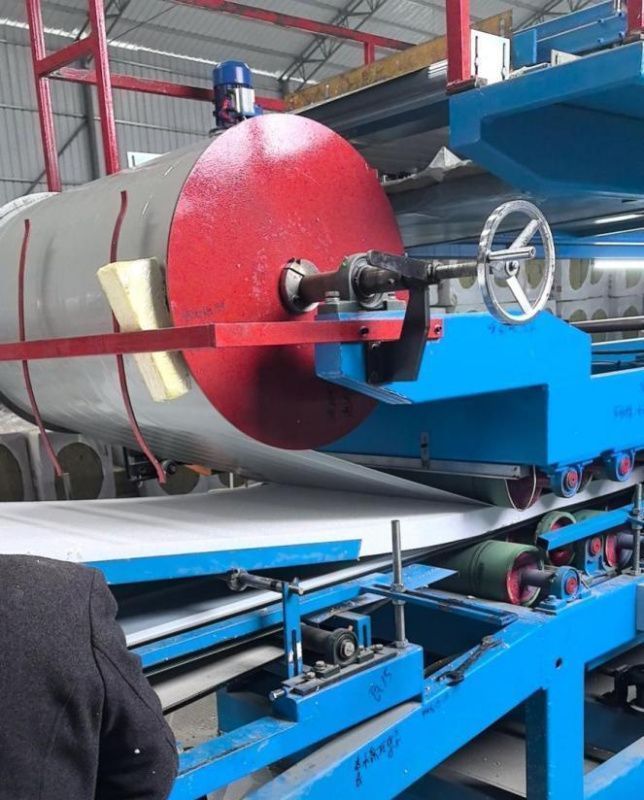

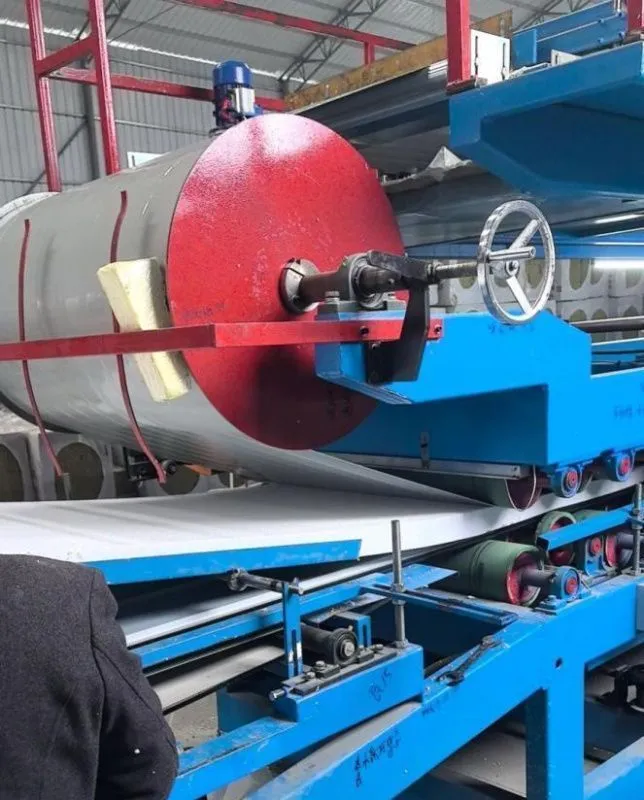

Разматыватель: 2 комплекта

·         Ручной разматыватель, пассивный.

·         Максимальная ширина размотки: 1200 мм

·         Максимальная нагрузка (вес рулона): 5 тонн

·         Разматыватель для верхней панели: 1 комплект

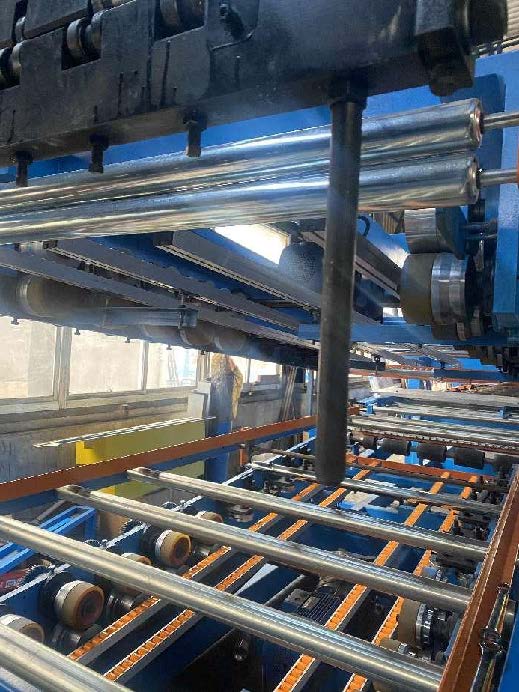

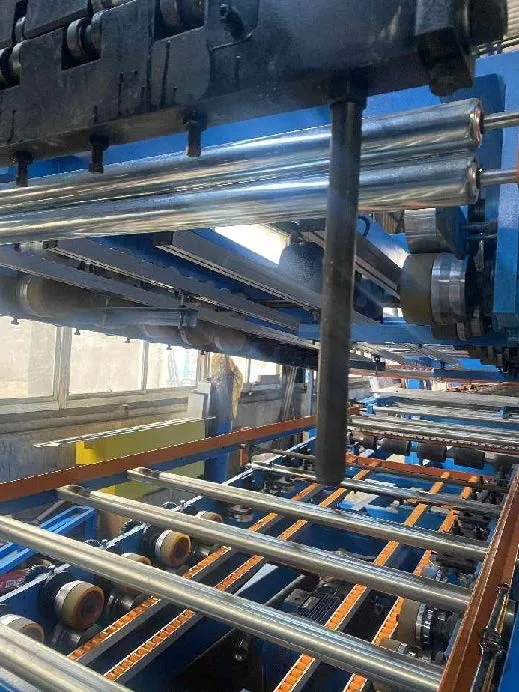

Комбинированная машина: 1 комплект

·         Резиновые вальцы: 28 вальцов

·         Формовочные вальцы для нижней и верхней пластины стеновой панели: 11 позиций (станций)

·         Мощность нагрева: 2,2 кВт / комплект

·         Толщина сэндвича (панели) регулируемая

·         Две системы подачи клея, система автоматического равномерного нанесения клея

·         Скорость: 0-8 м/мин

·         Управление на базе ПЛК (китайское производство)

·         Длина (обрабатываемой панели): 6 метров

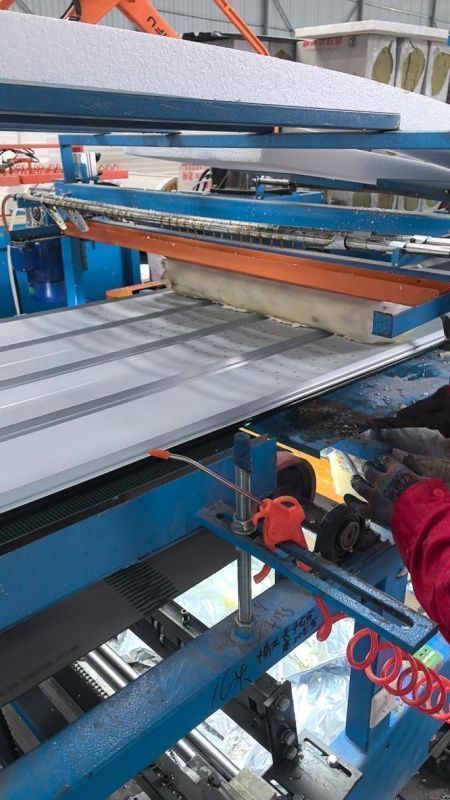

Процесс: Сначала наносится клей, затем стальной лист и плиты EPS (пенополистирола) соединяются вместе в ламинаторе (комбинированной машине), образуя замок (нахлест) с обеих сторон.

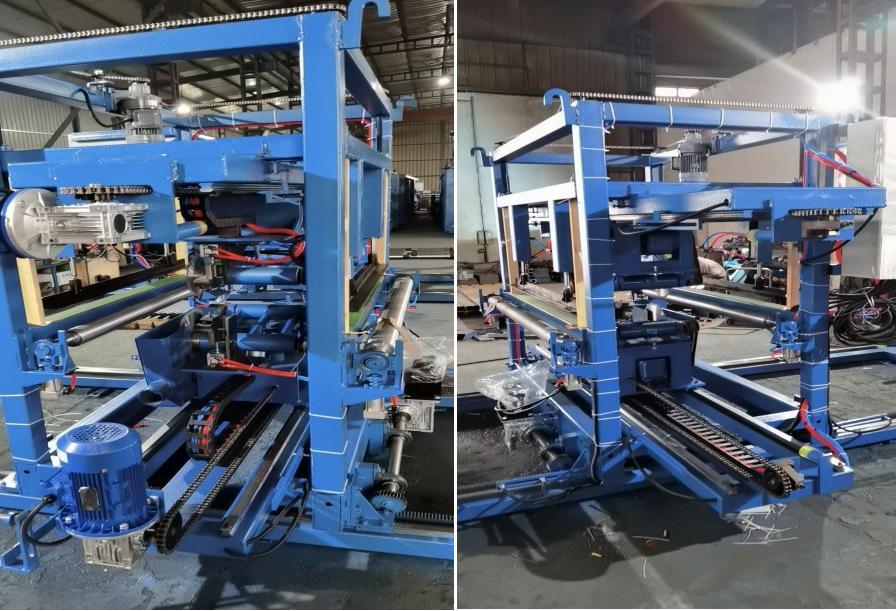

Станок для резки сэндвич-панелей

Режущий узел: летучий нож (резка на ходу) или непрерывная резка
Главная мощность: 15 кВт
Всего электродвигателей: 6 шт.

Двигатель верхнего ножа: 3 кВт * 1 шт.

Двигатель нижнего ножа: 7,5 кВт * 1 шт.

Подъемный двигатель: 0,55 кВт * 1 шт.

Следящий серводвигатель: 1,1 кВт * 1 шт.

Двигатель перемещения пильного диска: 1,5 кВт * 2 шт.

Станок для резки готовых изделий состоит из двух циркулярных пил (сверху и снизу).
Вертикальное перемещение пил происходит без остановки линии для выполнения поперечного реза.
Оснащен ограничительным устройством для вертикального и горизонтального перемещения.

В стоимость включены пуско-наладочные работы
