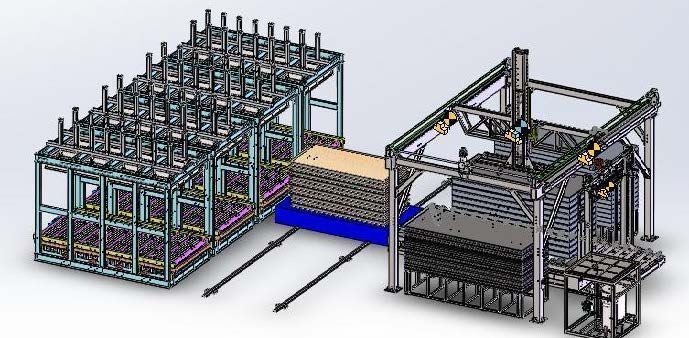

Автоматическая линия для производства SIP-панелей (полный цикл)

Автоматическая линия для производства SIP-панелей (полный цикл)

Габариты готовой продукции:

·         Максимальная длина: 4200 мм

·         Максимальная ширина: 1300 мм

·         Общая толщина: 50–150 мм

Производительность: 300–400 шт./день (при толщине 100 мм и времени прессования 1 час)
(Для увеличения мощности можно дополнительно добавлять пресс-машины, максимум до 8 прессов)

Клей: однокомпонентный клей
Время прессования: 60 минут
Необходимое количество рабочих: 1 человек
Площадь оборудования: 18 м × 12 м

Манипулятор (робот) для загрузки

Макс. размер панели 4200*1300 мм

Вес захвата 200 кг

Скорость захвата 0,5 м/сек

Ход подъема 2000 мм

Способ захвата: Пневматическая присоска

Мощность двигателя 11 кВт

Напряжение 380 В / 50 Гц

PLC (программируемый контроллер) Siemens

Электроаппаратура Schneider

Серводвигатель Schneider

Габариты оборудования 5600*5900*4800 мм

Система нанесения клея (поливная/заливочная система)

Однокомпонентная портальная подъемно-опускная машина для нанесения клея

Тип клея: Однокомпонентный клей

Вязкость клея 3000-15000 мПа·с

Расход клея 60-150 г/м²

Ширина клеевой полосы 1300 мм

Скорость изменения ширины клеевой полосы 100-10 мм

Расстояние между клеевыми полосами 10 мм

Длина клеевой полосы 4200 мм

Скорость нанесения клея 15 м/мин

Точность нанесения клея ±5 г/м²

Высота рабочей зоны (регулируемая) 0-1300 мм (регулируется)

Размеры СИП-панелей 1300x4200 мм (ДxШ)

Система синхронизации укладки плит: Да

Диапазон длины используемого материала 600-4200 мм

Диапазон толщины используемого материала 30-400 мм

Давление сжатого воздуха 6-8 бар

Расход воздуха 500 м³/цикл

Компрессор не включен в стоимость

Электропитание 380 В / 50 Гц

Потребляемая мощность 20 кВт

Объем клеевых баков 150 л

PLC (программируемый контроллер) Siemens

Электроаппаратура Schneider

Серводвигатель Mitsubishi/Huichuan

Габариты оборудования 2350*6800*2700 мм



Транспортная платформа для перемещения материала

Мощность двигателя перемещения 2 кВт

Мощность конвейерного двигателя 1,5 кВт

Напряжение 380 В / 50 Гц

Поперечная скорость 0,5 м/сек

Габариты оборудования 4500*1400*400 мм

Электроаппаратура Schneider



Система прессования

Длина зоны прессования 4200 мм

Ширина зоны прессования 1300 мм

Высота зоны прессования 900-1300 мм

Ход верхней плиты 500 мм

Усилие прессования 1000 кг/м²

Рабочее давление 6-8 бар

Мощность двигателя 4*1,5 кВт

Напряжение, В/Гц 380/50

Способ создания давления: Пневматический

Габариты оборудования 4500*2000*3000 мм

В стоимость включены пуско-наладочные работы
