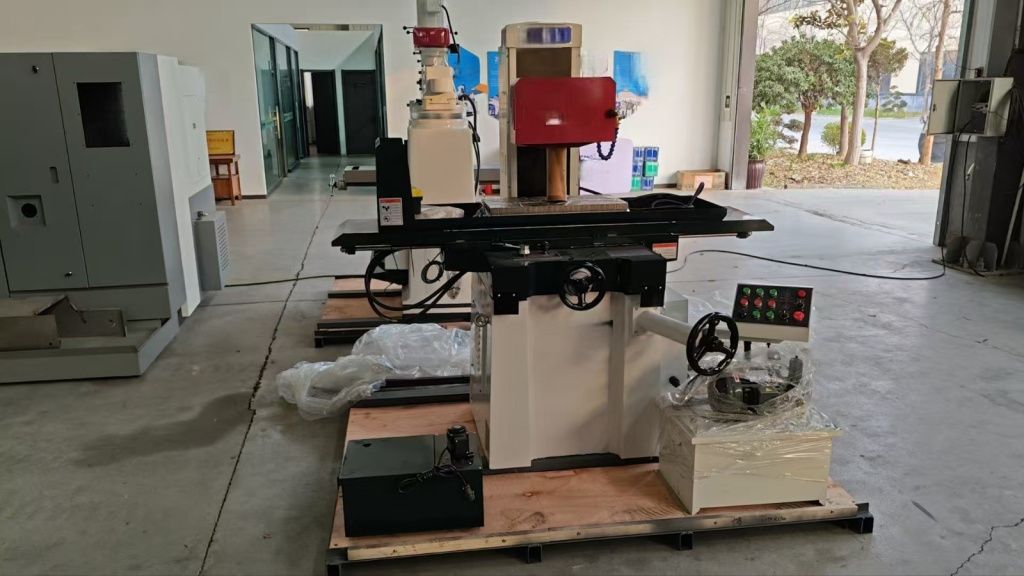

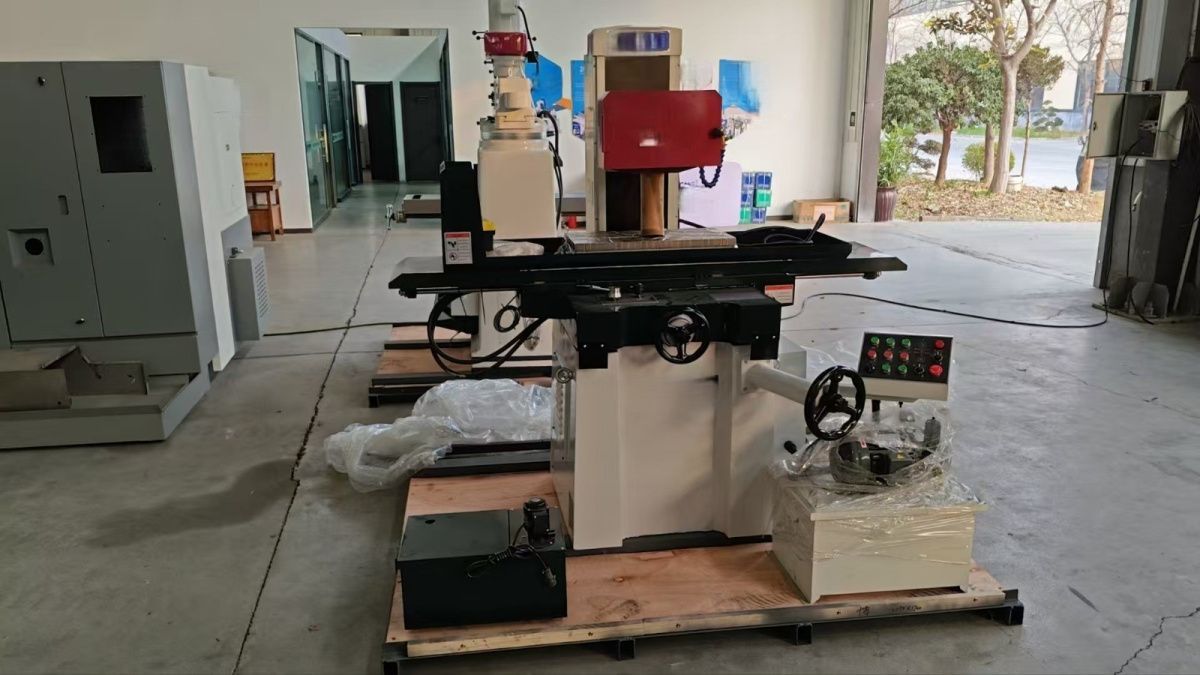

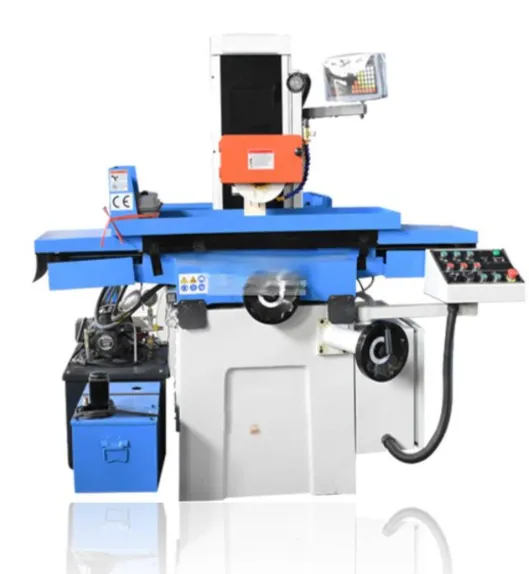

Шлифовальный станок с электромагнитным патроном, модель 300-700 мм

Шлифовальный станок с электромагнитным патроном, модель 300-700 мм

1. Стол (Рабочая поверхность)

Размер рабочего стола (Д x Ш): 700 x 300 мм

Максимальный ход стола (Продольный x Поперечный): 760 x 370 мм

Максимальная площадь обработки стола (Д x Ш): 760 x 370 мм

Т-образные пазы: 1 паз, шириной 14 мм

2. Шлифовальная головка

Расстояние от поверхности стола до центра шпинделя: 540 мм

Размер шлифовального круга (Диаметр x Ширина x Посадочное отверстие): 300 x 30 x 75 мм

Частота вращения шпинделя (при 50 Гц): 1440 об/мин

3. Подача

Продольная подача стола (влево-вправо):

Тип: Бесступенчато регулируемая

Скорость: 5 – 25 м/мин

Поперечная подача стола (вперед-назад):

Тип: Бесступенчатая, прерывистая

Скорость (бесступенчатая): 0 – 150 мм/мин

Ручная подача (маховик):

За один оборот маховика: 0 – 5 мм

За одно деление маховика: 0,02 мм

Вертикальная подача (вверх-вниз, маховик): За один оборот маховика: 2 мм

4. Мощность двигателей

Двигатель главного шпинделя: 4 кВт

Двигатель системы охлаждения: 40 Вт (0,04 кВт)

Двигатель гидросистемы: 1,5 кВт

5. Гидравлическая система

Рабочее давление: 3 МПа

Ёмкость масляного бака: 80 л

Максимальная производительность насоса: 18 л/мин

6. Точность обработки

Параллельность обработанной поверхности основания: 0,004 мм на 300 мм длины

Шероховатость поверхности: Ra 0,32 мкм

7. Габариты и вес

Нетто: 2100 кг (2,1 т)

Стандартная комплектация:

Бак для охлаждающей жидкости

Стандартный электромагнитный патрон

Оправка для балансировки

Фланец для шлифовального круга

Съемник шлифовального круга

Установочные клинья и болты

Инструментальный ящик с инструментом

Стандартный шлифовальный круг

Рабочее освещение (лампа)

Приспособление для правки круга (не включает алмазный резец)

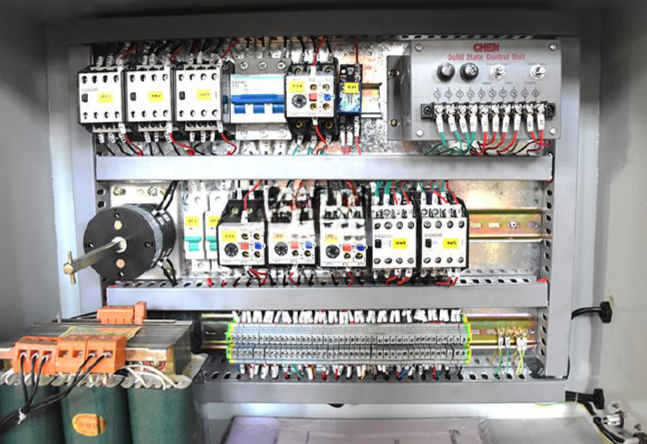

Встроенный контроллер электромагнитного патрона

   В стоимость включены пуско-наладочные работы.
