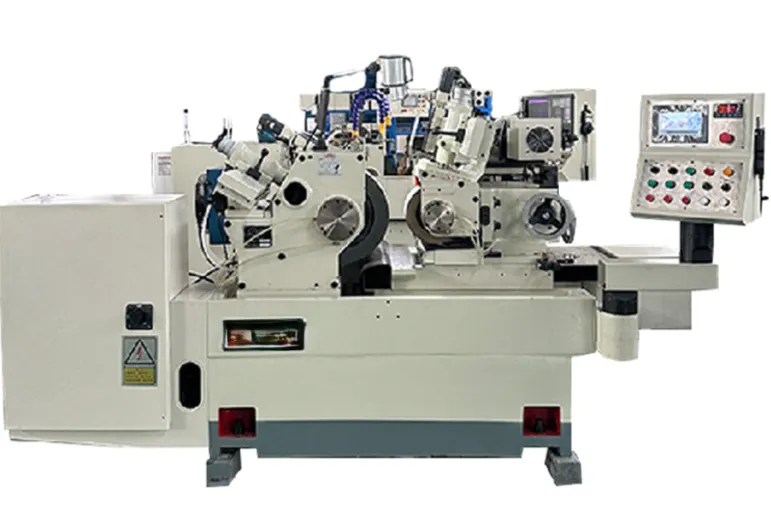

Бесцентровый шлифовальный станок, диаметр шлифования 0,5-60мм, модель W60

Заказать

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Высокоточный бесцентровый шлифовальный станок для обработки валов и мелких деталей диаметром 0,5–60 мм. Биение шпинделей ≤0,001 мм, точность круглости до 0,005 мм. Оснащен серводвигателем Delta, системой ЧПУ, гидравлической правкой и японскими подшипниками NSK. Станина из чугуна по немецкой рецептуре. Идеален для серийного производства прецизионных деталей. Узнайте цену и условия поставки бесцентрового станка с обучением персонала.

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Бесцентровый шлифовальный станок, диаметр шлифования 0,5-60мм, модель W60

Комплектация и эксплуатационные характеристики оборудования:

A. Состав станка:

Оборудование состоит из таких узлов, как станина, головка шпинделя направляющего круга, головка шпинделя шлифовального круга, устройство правки шлифовального круга, устройство правки направляющего круга, подача рабочего стола, гидравлическая система, система охлаждения, система смазки и система электрического управления.

B. Конструкция станины станка:

Корпус станины данного оборудования изготовлен из высококачественного чугуна, прошедшего нормализацию (термообработку) и естественное старение для стабилизации внутренней структуры. Рациональная механическая конструкция и превосходный материал обеспечивают прочность, износостойкость и неизменность геометрии в процессе эксплуатации.

C. Система циркуляции масла станка

Конфигурация станка требует установки двухконтурного маслоохладителя для снижения повышения температуры масла и изменения его свойств, уменьшения износа между шпинделями, продления срока службы шпинделей и возможности круглосуточной непрерывной работы без ограничений. Система смазки главного шпинделя и устройство гидравлической правки питаются от одного масляного насоса (пожалуйста, выбирайте противоизносное масло для многозвенных шпинделей Guoguang 12# или смазочное масло Mobil 6#). Предусмотрен внешний масляный бак, что удобно для очистки и замены масла. Циркуляционное масло фильтруется через двухступенчатые масляные фильтры и оснащено контроллером с датчиком давления для контроля давления масла, поступающего в шпиндель, и обеспечения его нормальной работы.

D. Система шпинделей:

Главный шпиндель изготовлен из легированной стали SNCM-21H. После закалки и отпуска, цементационной термообработки и последующей компьютерной криогенной обработки его поверхностная твердость достигает выше HRC-62°. Шпиндель работает по принципу динамической масляной пленки. Двигатель представляет собой энергосберегающий двухскоростной двигатель с уровнем вибрации V3.

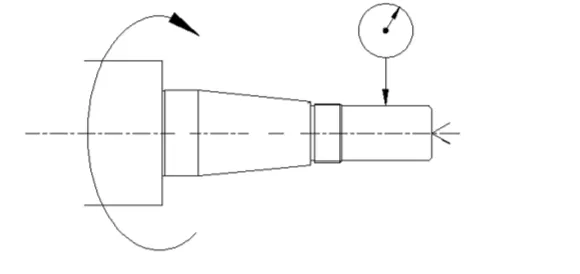

Контроль точности радиального биения вращения главного шпинделя

A. Биение шпинделя шлифовального круга не превышает 0,001 мм.

B. Биение шпинделя направляющего круга не превышает 0,001 мм.

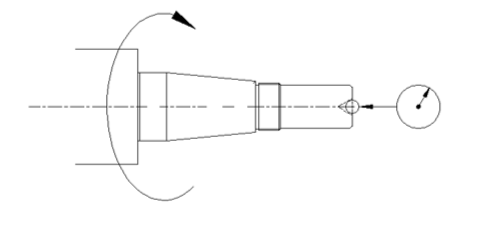

C. Осевое биение не превышает 0,001 мм.

E. Приводная система регулировочного (направляющего) круга

Двигатель регулировочного круга использует серводвигатель Delta, с диапазоном регулирования скорости от 0 до 230 об/мин и бесступенчатой цифровой установкой. Может быть настроен на оптимальную линейную скорость. Даже при изменении внешнего диаметра регулировочного круга он может сохранять ту же линейную скорость для шлифовки наилучших изделий. Привод двигателя осуществляется через синхронные ремни, что позволяет снизить вибрацию и уменьшить шум. Основание двигателя и основание шпинделя выполнены как единое целое. При наклоне регулировочного круга двигатель также наклоняется соответственно, полностью устраняя проблему непараллельности или перекоса шкива и ремня.

F. Устройство правки

Изготовлено из высококачественного чугуна FC-30 с термической обработкой, прецизионным шлифованием и строганием. Гидравлический привод, бесступенчатое изменение скорости, плавная правка, оснащено аварийной рукояткой на случай срочных нужд. Во время шлифовки держатель правки регулировочного круга (этот держатель может поворачиваться на ±5°) может регулироваться в зависимости от свойств и требований к заготовке, чтобы обеспечить лучший контакт между изделием и регулировочным кругом, тем самым относительно улучшая круглость и шероховатость поверхности отшлифованного изделия. Все узлы имеют подачу смазочного масла.

G. Основная электрическая комплектация станка

Система электроуправления использует компоненты Schneider Electric из Франции (рабочее напряжение 380В, 50 Гц), система направляющего круга использует сервоприводную систему Delta и серводвигатель, а система гидравлических компонентов использует переменный масляный насос.

Перечень требований к энергопотреблению и потребления оборудования (один станок)

- Потребляемая мощность: 19 кВА.

- Напряжение питания: переменный ток 380 В, 50 Гц, допустимые колебания напряжения ±5%, трехфазная сеть с заземлением, соответствует стандартам CE.

Конфигурация:

№ п/п	Наименование компонента	Бренд / Производитель
1	Двигатель шпинделя шлифовального круга	Siemens Motor
2	Серводвигатель шпинделя направляющего круга	Delta, 3 кВт
3	Управляющий вал правки	Гидравлический
4	Серво-трансформатор	San Nug
5	Импульсный источник питания	Taiwan Wingwei (Тайвань Вэйвэй)
6	Низковольтная аппаратура	Schneider
7	Промежуточное реле	Taiwan Heguan (Тайвань Хэгуань)
8	Авиационный разъем	Weigu Electrical (Вэйгу)
9	Приборы (контрольно-измерительные)	Futé (Футе)
10	Главный выключатель	Taiwan Heguan (Тайвань Хэгуань)
11	Ближний выключатель (датчик)	Taiwan Yangming (Тайвань Яньмин)
12	Главный шпиндель	Taiwan Hexi (Тайвань Хэси)
13	Фланец шлифовального круга	Taiwan Hexi (Тайвань Хэси)
14	Фланец направляющего круга	Taiwan Hexi (Тайвань Хэси)
15	Подшипник	Japan NSK
16	Шарико-винтовая пара (ШВП)	Japan THK
17	Редуктор	Taiwan Sanya (Тайвань Санья)
18	Сальник (уплотнение)	Japan TTO
19	Уплотнительные кольца (O-rings)	Japan TTO
20	Корпус станка	Изготовлен по немецкой рецептуре чугуна
21	Литые детали	Изготовлены по немецкой рецептуре чугуна
22	Крепежные винты	Класс прочности 12.9
23	Водяной бак (для системы охлаждения)	Ningbo Qaoyan
24	Водяной насос	Китай (материковая часть)
25	Магнитный сепаратор	Китай (материковая часть)
