Описание

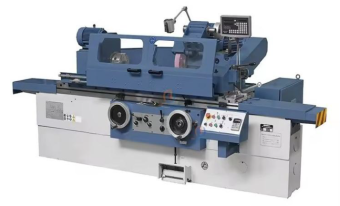

Универсальный круглошлифовальный станок, модель M320
Конфигурация:
станина, верхняя и нижняя рабочие поверхности, бесступенчато регулируемая передняя бабка, бесступенчато регулируемый переключатель, задняя бабка, шлифовальный круг, гидравлическая система смазки и гидравлическая система управления, электрооборудование DELIXI, трансформатор JUCHET.
В комплекте со следующими стандартными принадлежностями:
бак для СОЖ — 1 компл.
прибор для правки круга (периферийный) — 1 компл.
балансировочная оправка — 1 компл.
поводковая планшайба — 1 компл.
центры — 2 шт.
установочный клин — 1 компл.
шпиндель для внутреннего шлифования — 1 компл.
устройство для внутреннего шлифования — 1 компл.
трехкулачковый патрон — 1 компл.
фланец шлифовального круга — 2 компл.
открытый люнет — 1 компл.
|
Диаметр шлифования без люнета |
8–320 |
|
Длина шлифования |
1000 |
|
Конструкция станка |
|
|
Гидравлическая задняя бабка |
стандарт |
|
Расположение устройства внутреннего шлифования |
в верхней части шлифовальной бабки, автоматическое |
|
Рабочая подача по поперечной оси (движение шлифовальной бабки вперед/назад) |
|
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
|
|
Рабочая зона |
|
|
Высота центров |
180 |
|
Ход рабочего стола (макс.) |
1090 |
|
Длина шлифования |
1000 |
|
Диаметр шлифования без люнета |
8–320 |
|
Диаметр шлифования с люнетом |
8–60 |
|
Диаметр внутреннего шлифования без люнета |
30–100 |
|
Диаметр внутреннего шлифования с люнетом |
35–100 |
|
Глубина внутреннего шлифования |
125 |
|
Максимальный вес заготовки между центрами |
150 |
|
Максимальный угол поворота стола |
3/7 |
|
Подачи |
|
|
Продольная подача стола, бесступенчатое регулирование |
0,1–4 |
|
Поперечная подача на один оборот штурвала (мм) |
2 (грубая) / 0,5 (тонкая) |
|
Поперечная подача на одно деление штурвала (мм) |
0,01 (грубая) / 0,0025 (тонкая) |
|
Передняя бабка |
|
|
Частота вращения шпинделя заготовки |
25–220 |
|
Диапазон поворота передней бабки |
0–45° |
|
Конус шпинделя |
MT4 |
|
Шлифовальная бабка |
|
|
Частота вращения шпинделя для внутреннего шлифования |
10 000 |
|
Диапазон поворота шлифовальной бабки (r+1) |
30 |
|
Перемещение шлифовальной бабки |
250 |
|
Окружная скорость шлифовального круга |
35 |
|
Частота вращения шлифовального круга |
1670 |
|
Задняя бабка |
|
|
Конус задней бабки |
MT4 |
|
Ход пиноли |
25 |
|
Привод и мощность |
|
|
Мощность главного привода |
5,5 |
|
Мощность привода внутреннего шлифования |
1,1 |
|
Мощность гидравлического насоса |
0,75 |
|
Мощность привода шпинделя заготовки |
1,5 |
|
Мощность насоса СОЖ |
0,125 |
|
Точность |
|
|
Биение |
0,003 |
|
Цилиндричность (наружное/внутреннее шлифование) |
0,008 / 0,01 |
|
Шероховатость (наружное/внутреннее шлифование) |
0,32 / 0,63 |
|
Округлость (наружное/внутреннее шлифование) |
2,5 / 2,5 |
|
Габариты и вес |
|
|
Размеры шлифовального круга |
400 × 50 × 203 |
|
Размеры круга для внутреннего шлифования (макс.) |
50 × 40 × 16 |
|
Размеры круга для внутреннего шлифования (мин.) |
45 × 35 × 10 |
|
Габаритные размеры (Д × Ш × В) |
3,61 × 1,81 × 1,55 |
|
Вес |
3700 кг |
В стоимость включены пуско-наладочные работы.
