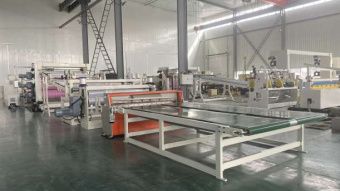

Линия для производства однослойных листов из полипропилена SL2500

Линия для производства однослойных листов из полипропилена SL2500

Вес общей линии: 55 тонн

Экструзионная производительность 1000кг/ч.

Скорость экструзии: 0-35м/мин.

Толщина листов: 5-15 мм

Ширина: 2500 мм

Линия включает:

1 комп. Вакуумзагрузчик сырья и бункер-сушилка для экструдера

1 комп. Одношнековый экструдер для ПЭ

1 комп. Гидравлическое устройство для смены фильтров для экструдера

1 комп. Насос расплава для экструдера

1 комп. Плоскощелевая головка 2700*1-3мм для ПЭ

1 комп. Трёхвалковый каландр с термоконтроллером

1 комп. Станина охлаждения и устройство для отреза кромок и тянущее устройство

1 комп. Отрезное устройство

1 комп. Приемный стол



Вакуумный загрузчик сырья

Мощность мотора загрузки сырья, кВт 7.5

Мощность мотора подачи сырья, кВт 0.75

Диаметр шнека, мм 102

Производительность, кг/ч 1000

Объём ящика сырья, Л 150

Габарит, длина*ширина*высота, мм 100*75*80

Вес, кг 150

Бункер-сушилка для экструдера

Эффективный объём бункера: 160 л

Эффективный объём 100 кг

Мощность обогрева 12 кВт

Мощность вентилятора 0,15 кВт

Диаметр бункера Ф500 мм

Высота бункера 1100 мм

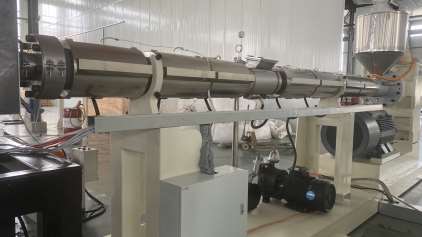

Одношнековый экструдер

Производительность 700-800кг/ч

Диаметр шнеков мм 150мм,

L/D 36:1

Материал шнеков и цилиндра 38CrMoAlA, биметаллический

Твёрдость середины HB265

Толщина азотирования мм 0,7

Материал шестерней 20CrMnTi

Мощность главного двигателя кВт. 315, переменного тока, SIEMENS

Зона охлаждения 8 зон

Система управления PLC, SIEMENS

Степень точности ±1℃

Электрические элементы SIEMENS или SCHNEIDER

Центральная высота 1100 мм

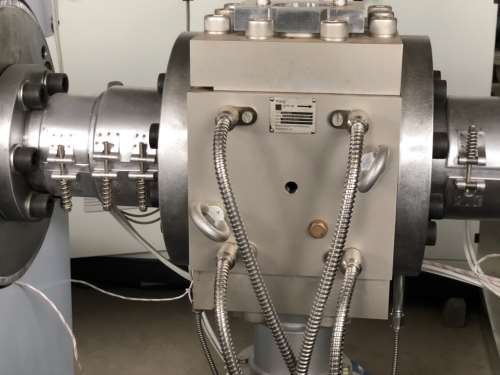

Гидравлическое устройство для замены фильтров для экструдера

Для производительности экструдера: 200-1000кг/ч

Диаметр отверстия Ф180мм

Зона обогрева 2 зоны

Мощность обогрева 9кВт

Вес: 360кг

Площадь сетки фильтрации: 313см2

Для сырья: ПЭ

Макс. Давление расплава: ниже 25Мпа

Замена секок: Двухпостовая.

Электропитание: 220В, 50Гц

Насос расплава

Для сырья: ПЭ

Оборот: 10-80обо./мин.

Производительность: 355см3/обо.

Для производительности экструдера 113-902кг/ч

Электропитание: 220В, 50Гц

Мощность нагревания: 4кВт.

Вес 253кг

Температура операции на корпусе насоса: 30-300 градусов по сельцию.

Мак. Давление в конце выхода: 300бар

Макс. Давление в конце входа: 100бар

Макс. Разница давления: 200 бар

Вязкость динамическая: 50-20000Pas

Плоскощелевая головка 2700-5-15мм

Эффективная ширина 2700mm

Ширина листа 2500mm, без вырезки кромок.

Толщина листа 5-15мм,

Тип каналов: Специальные для листов из ПЭ

Зона обогрева 14 зон обогрева для головки, и 2 зоны для боковых сторон.

Электропитание 220V, 50Hz

Мощность обогрева: Меньше 80 kw (5kw*16 зон)

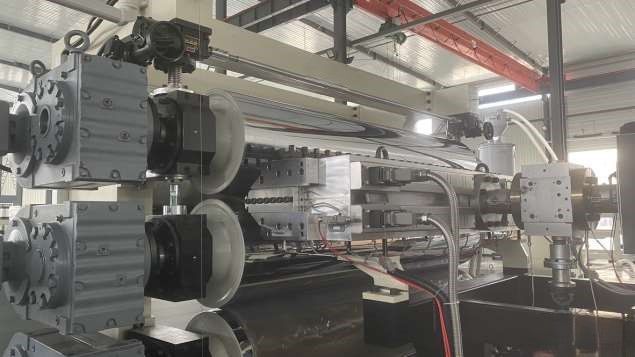

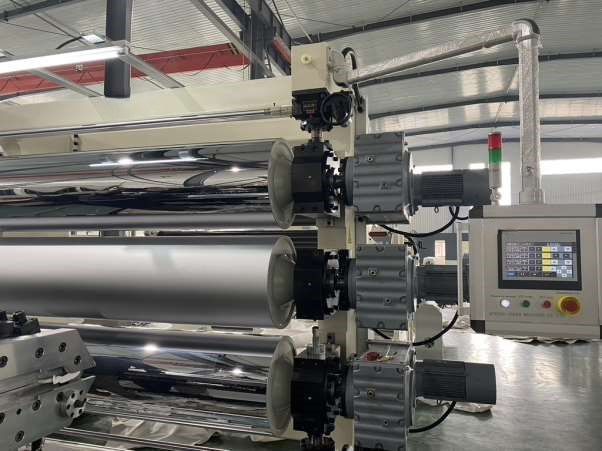

Трёхвалковый каландр с термоконтроллером

Мощность двигателей валов кВт. 3*3 кмп.

Ширина валов 3000 мм

Диаметр валов 600 мм

Твёрдость поверхности валов R0.2.(Плавность ≥12 степеней)

Толщина хромированная поверхности валов 0,05-0,06 мм

Толщина стенки валов: 35 мм

Станина охлаждения

Длина станины 15000 мм

Пила для отрезания кромок 3 шт.

Мощность двигателя пилы 2.2кВт/3шт.

Нож для отрезания кромок. 3 шт.

Тянущая мощность 5,5кВт,

Диаметр тянущих валов 300 мм

Ширина тянущих валов 3000 мм

В стоимость включены пуско-наладочные работы
