Описание
Область применения

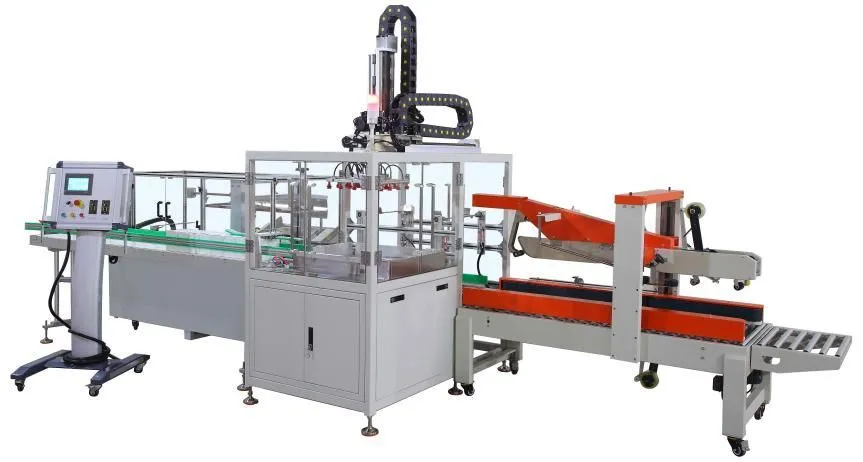

Это полностью автоматическая упаковочная машина, специально разработанная для автоматизированной упаковки.
Она может быть подключена к картонажной машине для осуществления полностью автоматических упаковочных операций без участия оператора.
Производительность устройства стабильно достигает 1-5 упаковок в минуту. Оно оснащено функциями обнаружения нехватки упаковок, подачи продуктов, защиты от перегрузки при штабелировании, определения положения упаковки и т.д., что позволяет полностью контролировать весь производственный процесс. Процесс состоит из формирования упаковки, наполнение, герметизация и обнаружение контейнеров, которые подходят для крупномасштабного производства в фармацевтической и химической промышленности.
Технические параметры
Максимальная скорость производства 240 упаковок в час
Реальная скорость производства ≤ 6 упаковок в минуту
Технические характеристики коробок
Длина 250-600 мм
Ширина 200-450 мм
Высота 200-400 мм
Подходящие картонные коробки, бутылки, пакеты и т.д.
Источник питания трехфазный, 380 В переменного тока/50 Гц, 4 кВт
Давление воздуха в источнике: 0,6 МПа, < 1 м3/ч
Размер станка 1750 *1000 * 2500 мм
Вес станка 880 кг
Основной материал - алюминиевый сплав, углеродистая сталь, нержавеющая сталь
Особенности
Вся машина оснащена системой автоматического формирования, наполнения и герметизации коробок, которая отличается небольшими размерами и высокой степенью автоматизации.
Рама из сплава всей машины оснащена экраном из оргстекла, станция может быть открыта для удобства обслуживания и очистки, что полностью соответствует требованиям GMP.
Французская система управления PLC высокого класса SCHNEIDER с 3 серводвигателями.
Двойные сервомеханические рычаги с импортной направляющей.
Каждая станция точно установлена на своем месте, и все они оснащены фотоэлектрическим детектором, сигнализацией о неисправностях и защитой материала.
Проверка положения материала, проверка доставки и проверка герметизирующей ленты для обеспечения соответствия готовой продукции требованиям.
Самоблокирующиеся ключи, коромысла и маховики используются для замены и регулировки технических характеристик на высокой скорости.
Механизм автоматической подачи опорной пластины
Основная конфигурация:
Выключатель SCHNEIDER
ПРОЦЕССОР SCHNEIDER
Модуль SCHNEIDER
Промежуточное реле SCHNEIDER
Релейная база SCHNEIDER
Контактор переменного тока SCHNEIDER
Контактор SCHNEIDER
Реле тепловой перегрузки SCHNEIDER
Преобразователь переменного тока PANASONIC
Основание кнопки SCHNEIDER
Клавиша-регулятор SCHNEIDER
Основание кнопки SCHNEIDER
Основные преимущества

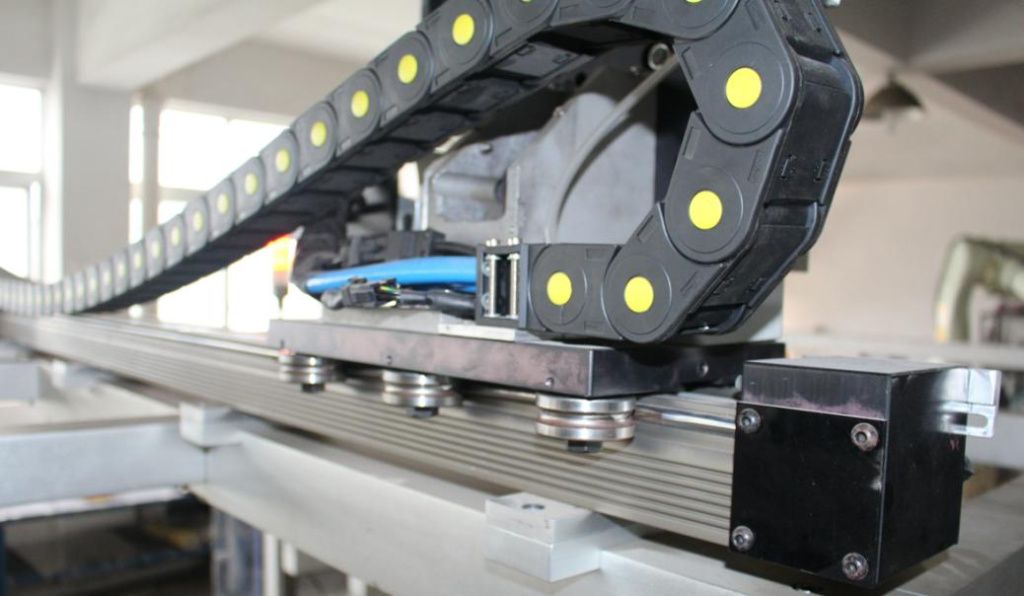

Высококачественные направляющие и цепи для резервуаров обеспечивают стабильность и долговечность двухкоординатного робота.

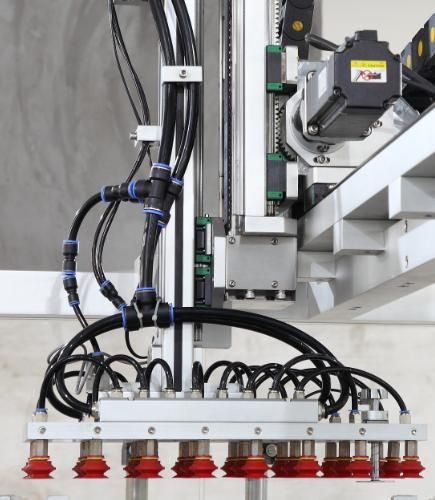

Механический рычаг с захватом сконструирован в соответствии с классификацией материалов.

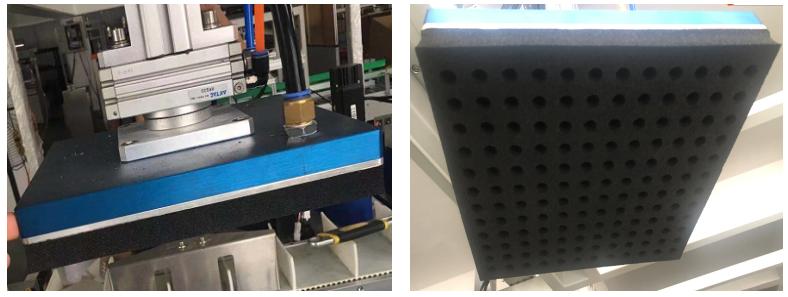

Система всасывания большой площади (поддон для всасывания губок)
Улучшение всасывания: Встроенный вакуумный накопитель обладает высокой мощностью всасывания, что подходит для пористых и скрученных заготовок.
Высокая энергоэффективность: Значительно снижаются эксплуатационные расходы за счет оптимизации воздушного потока и повышения энергоэффективности
В электроприборах используются высококачественные ПЛК SCHNEIDER, серводвигатель и преобразователь частоты.

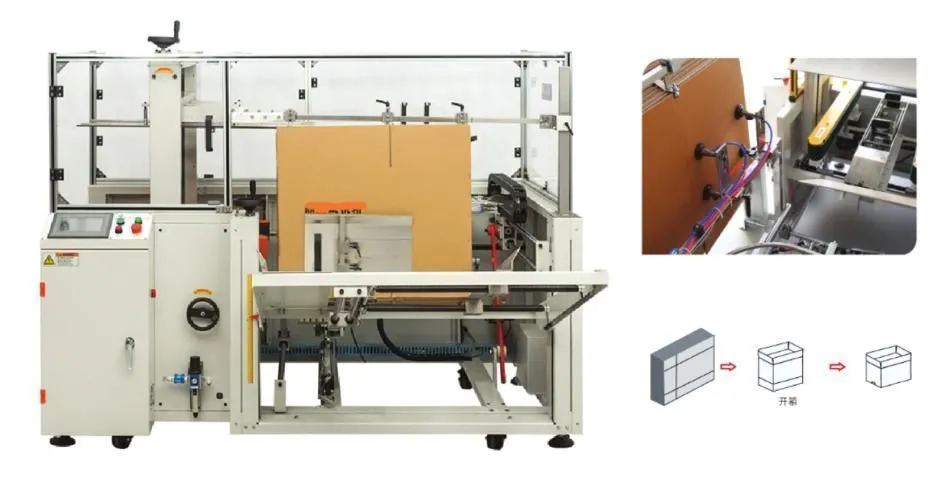

Машина для вскрытия упаковок
Она может автоматически выполнять распаковку упаковок, складывание и сгибание дна, наклеивание ленты на дно коробки, вывод.
Весь процесс формирования упаковки стабилен и обеспечивает надежные меры позиционирования и защиты. Картонные коробки не будут повреждены. Скорость открывания коробки может достигать 3-10 оборотов в минуту.
Он также может отображать количество выходных данных, скорость работы и сигналы тревоги. Кроме того, он оснащен функцией автоматического отключения в случае тревоги, ошибки или аварийной остановки.
Для удобной и точной настройки параметров коробки можно использовать ручное колесо.
Технические параметры
Размеры машины (Д*Ш*В) 2000*1900*1450 мм
Соответствующие технические характеристики картонной упаковки
Длина 300-650 мм
Ширина 250-550 мм
Высота 200-500 мм
Количество упаковок 100 упаковок в час (для гофрокартона)
Можно использовать клейкую ленту OPP; крафт-бумагу шириной 38 мм или 50 мм
Источник питания однофазный, 220 В
Давление воздуха 0,5 МПа (50 кг/см2), расход воздуха: 300 л/мин
Вес машины около 600 кг
Основные компоненты:
Выключатель питания HELLY
Кнопка аварийного отключения SCHNEIDER
Процессор OMRON
Контактор переменного тока КИТАЙ
Защитный фильтр КИТАЙ
Преобразователь переменного тока в постоянный SCHNEIDER
Электромагнитный клапан AIRTAC
Цилиндр SHAKO

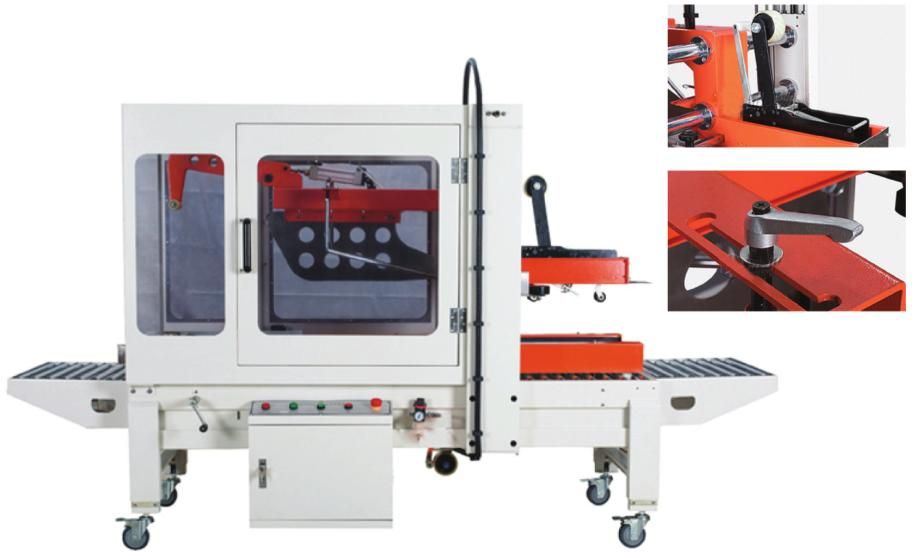

Автоматическая машина для запечатывания корпусов
Данная машина может автоматически загибать верхние створки картонных коробок и заклеивать их клейкой лентой.
Весь процесс герметизации стабилен с соблюдением достаточных мер позиционирования и защиты и не приводит к повреждению коробок при скорости герметизации не ниже 18 коробок в минуту.
Использует независимый электрический шкаф управления и операционную платформу, простую и безопасную в эксплуатации.
С помощью маховика можно легко и точно регулировать параметры корпуса.
Полностью управляемый режим, автоматическая сигнализация при открытии дверцы.
Оптимизированный внутренний резервуар, удобная конструкция с защитной крышкой для лезвий, устройством отключения ленты и искусственным шумоподавлением.
Двухмоторная установка мощностью 200 Вт обеспечивает высокую мощность для обеспечения плавной транспортировки и герметизации.
Технические характеристики
Размеры машины (Д * Ш * В)) 2840*1010*(1600~1700) мм
Соответствующие характеристики картонной коробки
Длина 200-500 мм
Ширина 200-400 мм
Высота 130-400 мм
Источник питания - 220 В, 50 Гц, 420 Вт
Подача воздуха - 50 кг/см2, 2/3 л
Вес машины около 250 кг (с 4 роликами)
Основные компоненты:
Цилиндр AIRTAC
Электромагнитный клапан MINDMAN
Автоматический выключатель TIANGAO
Регулировка размера коробки с помощью качающегося стержня, что позволяет быстро и просто менять спецификацию коробки.
В стоимость включены пуско-наладочные работы
-
