Описание
Условия эксплуатации:
Среда размещения оборудования: Внутренний цех, сухая, без конденсации, неагрессивная среда
Температура окружающей среды: от -15°C до +40°C
Параметры:
Производительность: 70 поддонов / час при непрерывной, бесперебойной работе.
Толщина пленки: 100~150 мкм
Материал пленки: Низкой плотности: ЛПЭНП (LDPE), ЛЛПЭНП (LLDPE), ПЭВП (HDPE)
Размеры пленки (рукава): Ширина 1200 мм, Глубина фальцовки (полуширина рукава) 375 мм
Диаметр рулона (макс.) 1000 мм +50 мм
Вес рулона (макс.) 1000 кг
Диаметр гильзы 76 ± 0.5 мм
Предварительное растяжение при натяжении пленки 20-50%
Используемые материалы: В основном конструкционная сталь, направляющие пластины из нержавеющей стали
Электропитание: 380 В, 3 фазы, колебание напряжения ± 5%
Частота сети: 50 Гц, допустимое отклонение +/- 2%
Управляющее напряжение: 24 В постоянного тока
Степень защиты: Не менее IP54
Установленная мощность: 15 кВт (подлежит подтверждению после детального инжиниринга).
Пневмооборудование: Сжатый воздух, необходимый для работы оборудования, должен предоставляться Покупателем. Воздух должен быть очищен от масла и воды. Если температура окружающей среды ниже +5°C, точка росы сжатого воздуха должна быть примерно на 5° ниже ожидаемой минимальной температуры окружающей среды.
Требуемое давление: 6 бар
Требуемый расход воздуха: Приблизительно 200 нормальных литров на поддон
(подлежит подтверждению).
Комплектация:
Входной роликовый конвейер, L=1530 мм, с центрирующим устройством
Установка стретч-худинга, производительность: 70 поддонов/час, включая систему управления
Выходной роликовый конвейер, L=1530 мм
Гравитационный конвейер (роликовый, без привода), L=1530 мм, с упором для тележки
Описание:
ВХОДНОЙ РОЛИКОВЫЙ КОНВЕЙЕР
Длина 1530 мм
Ширина 1380 мм
Высота 600 мм ± 50 мм
Обнаружение наличия поддона: С помощью фотоэлектрического датчика
Диаметр роликов 89 мм
Шаг роликов 150 мм
Длина роликов 1280 мм
Отделка роликов: Электролитическое оцинкование
Привод роликов: Тяговой цепью (тангенциальный привод)
Центрирующее устройство: Да, с двигателем для 2 различных размеров поддонов

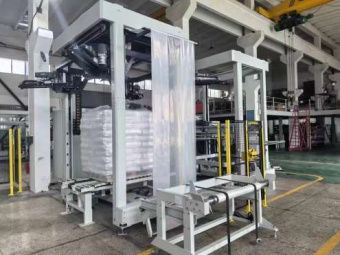

УСТАНОВКА СТРЕТЧ-ХУДИНГА
Стретч-худер создает защитный чехол из трубчатой пленки и натягивает его на поддон для фиксации груза. Когда поддон въезжает в машину, длина требуемого чехла определяется путем измерения длины, ширины и высоты груза и поддона.
После раскрытия и герметизации пленка наматывается на захваты. Каждый из захватов может перемещаться в двух направлениях для адаптации к грузу на поддоне. Захваты растягивают свернутый чехол и направляют его вниз над поддоном. Во время надевания чехла контролируется форма груза.
После того как чехол полностью надет на поддон, захваты снова поднимаются вверх. Машина отпускает упакованный поддон и затем готова к приему следующего.
Установка стретч-худинга включает в себя:
· Основную раму стретч-худера
· Электрический шкаф управления, укомплектованный ПЛК и операционной панелью.
· Центральная конструкция из четырех окрашенных стальных труб.
· Пневматическая разматывающая группа.
· Горизонтальная рама, поддерживающая сварочный и режущий нож; резка осуществляется пневмоцилиндром.
· Система механического раскрытия, работающая с захватами, активируемыми пневмоцилиндрами.
· Опора рулона пленки (включая автоматическое обнаружение конца рулона).
· Четыре (4) захвата для пленки со стальными роликами для ее навивки, изготовленные из хромированной стали.
· Z-образная рама с 4-мя захватами для пленки, вертикальное перемещение осуществляется мотор-редуктором.
· Центральный цепной конвейер с возможностью перемещения для работы с поддонами разных размеров.
Комплект средств безопасности:
Световые завесы с отключающей штангой на входном и выходном конвейерах.
Сетчатое ограждение по периметру с одной дверью, оснащенной блокировочным выключателем.
Технические данные
Габариты груза (ДШВ): (Д)1200x(Ш)1200x(В)1650 мм
Минимальная высота груза*: 600 мм
Максимальная высота груза*: 2000 мм
Максимальный вес поддона: 2500 кг
Высота транспортировки груза: 600 мм от пола
Диаметр рулона пленки: Макс.: 1000 мм
Толщина пленки: 90 – 200 мкм (зависит от качества пленки)
Производительность машины: ≥70 поддонов/час
ВЫХОДНОЙ РОЛИКОВЫЙ КОНВЕЙЕР
Длина 1530 мм
Ширина 1380 мм
Высота 600 мм ± 50 мм
Обнаружение наличия поддона: С помощью фотоэлектрического датчика
Диаметр роликов 89 мм
Шаг роликов 150 мм
Длина роликов 1280 мм
Отделка роликов: Электролитическое оцинкование
ГРАВИТАЦИОННЫЙ КОНВЕЙЕР (РОЛИКОВЫЙ, БЕЗ ПРИВОДА)
Длина 1530 мм
Ширина 1380 мм
Высота 600 мм ± 50 мм
Обнаружение наличия поддона: С помощью фотоэлектрического датчика
Диаметр роликов 89 мм
Шаг роликов 150 мм
Длина роликов 1280 мм
Ограничитель тележки: Да, перед разгрузочным роликовым конвейером и на полу
ЗАЩИТНОЕ ОГРАЖДЕНИЕ
Защитное ограждение вокруг установки стретч-худинга и конвейеров.
Высота ограждения составляет 1800-2000 мм
Сетчатые панели
Две пары световых барьеров для узла подачи и узла съема груженых поддонов (в начале и в конце).
Основные компоненты:
ПЛК (PLC) Siemens
Сенсорный экран Siemens
Кнопки Schneider
Главный выключательSchneider
Контактор Schneider
Автомат защиты двигателя Schneider
Разделительный трансформатор Schneider
В стоимость включены пуско-наладочные работы
-
