Описание
Персонал, задействованный на данной производственной линии, включает: 1 оператора для запуска, 1 оператора для подачи материала, 1 оператора для подготовки коробок и 1 оператора для сборки крышек — всего 4 человека.
Комплектация:
Автоматическая машина загрузки коробок. 1 шт.
14-ёмкостной комбинационный весовой дозатор 1 шт.
Элеватор. 1 шт.
Загрузочный бункер элеватора (выгрузка через конвейерную ленту) 1 шт.
Платформа-лестница. 1 компл.
Автоматическая машина для установки контейнера 1 компл.
Автоматическая машина закрытия и запрессовки крышки 1 шт.
Трёхсторонняя этикетировочная машина 1 шт. Наносит этикетки с трёх сторон.
Контрольные весы. 1 шт. Удаление несоответствующей продукции.
Буферный накопитель 1 шт.
Аксессуары для соединения устройств и система управления 1 компл.
Цветной термотрансферный кодировщик.
Данная машина автоматически загружает коробки (с ручной установкой в бункер для коробок), транспортирует их на автоматическую станцию упаковки для автоматического наполнения, затем перемещает в зону укупорки для автоматической укупорки с высокоточной повторяемостью позиционирования. Система автоматической укупорки оснащена непрерывным пневмоцилиндровым механизмом, обеспечивающим стабильное и надёжное качество укупорки. После автоматической выгрузки коробок продукция поступает в этикетировочную машину для трёхстороннего нанесения этикеток, затем несоответствующая продукция отбраковывается с помощью контрольных весов. В завершение продукция передаётся в буферный накопитель для ручной укладки в коробки.
В электрической и пневматической системах используются импортные комплектующие; весь рабочий процесс управляется ПЛК, что обеспечивает низкую частоту отказов и высокую надёжность.
Характеристики
Обладая функциональными возможностями, удобным управлением и компактной конструкцией, вся машина оснащена надёжной системой управления на базе ПЛК, обеспечивающей стабильную, эффективную работу.
Операционная система имеет сенсорное управление, обеспечивая простое, практичное и высокоэффективное управление.
Корпус устройства изготовлен из нержавеющей стали, что гарантирует чистоту и отсутствие загрязнений.
Импортные низковольтные электрические компоненты отличаются стабильной работой и крайне низкой частотой отказов.
В наличии функции: обнаружение нехватки материала, остановка кассеты и срабатывание сигнализации.
Скорость производства: 15–25 коробок/мин (зависит от количества частиц материала)
Максимальная мощность всей линии: 20 кВт
Основные комплектующие:
Фотоэлектрический датчик Autonics
ПЛК-контроллер Siemens
Сенсорный экран Siemens
Автоматический выключатель Schneider
Реле Schneider
Кнопка Schneider
Пневматические компоненты AirTAC

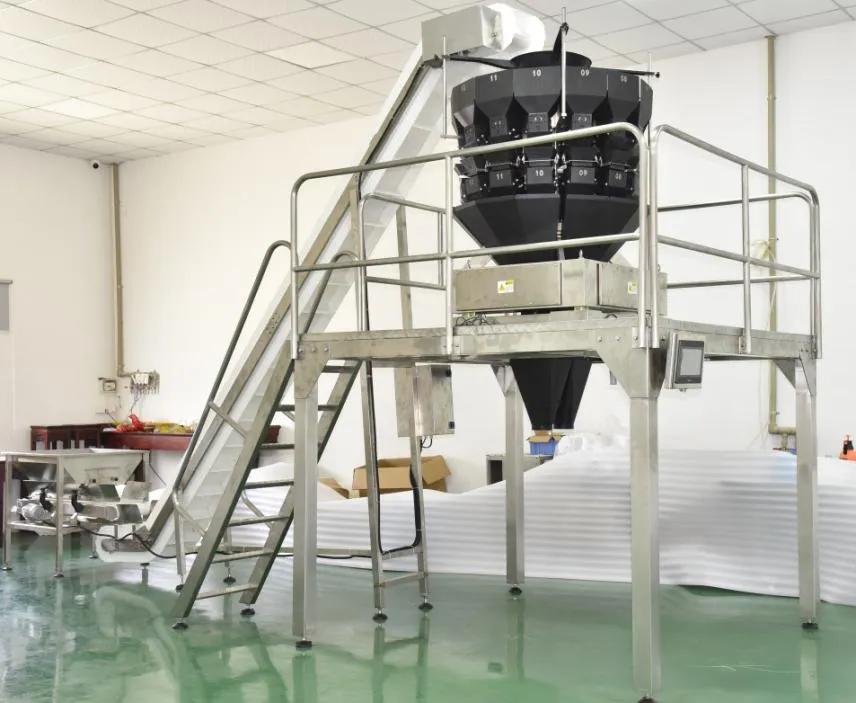

Комбинационный весовой дозатор
Диапазон взвешивания: 100–2000 грамм
Применимый продукт: капсулы для стирки
Материал: нержавеющая сталь марки 304
Ёмкость бункера: 2,5 литра (двухстворчатый бункер)
Сенсорный экран: 10-дюймовый сенсорный экран
Способ привода: шаговый двигатель
Скорость: 15–30 циклов в минуту
Точность: ±2–±3 грамма
Напряжение: 220 В / 50 Гц
Мощность: 1500 Вт
Вес: 480 кг
Наклонный элеватор + загрузочный бункер
Полностью закрытый, герметичный, защищённый от загрязнений. Подходит для транспортировки различных порошковых и гранулированных материалов, с оптимальной производительностью.
Технические параметры:
Ёмкость бункера: 1,0 л
Производительность: 0,5–1,5 тонны/час
Электропитание и мощность: AC 220 В, 50 Гц, 0,5 кВт
Внешние габариты: 2200 × 600 × 2000 мм
Вес: 280 кг

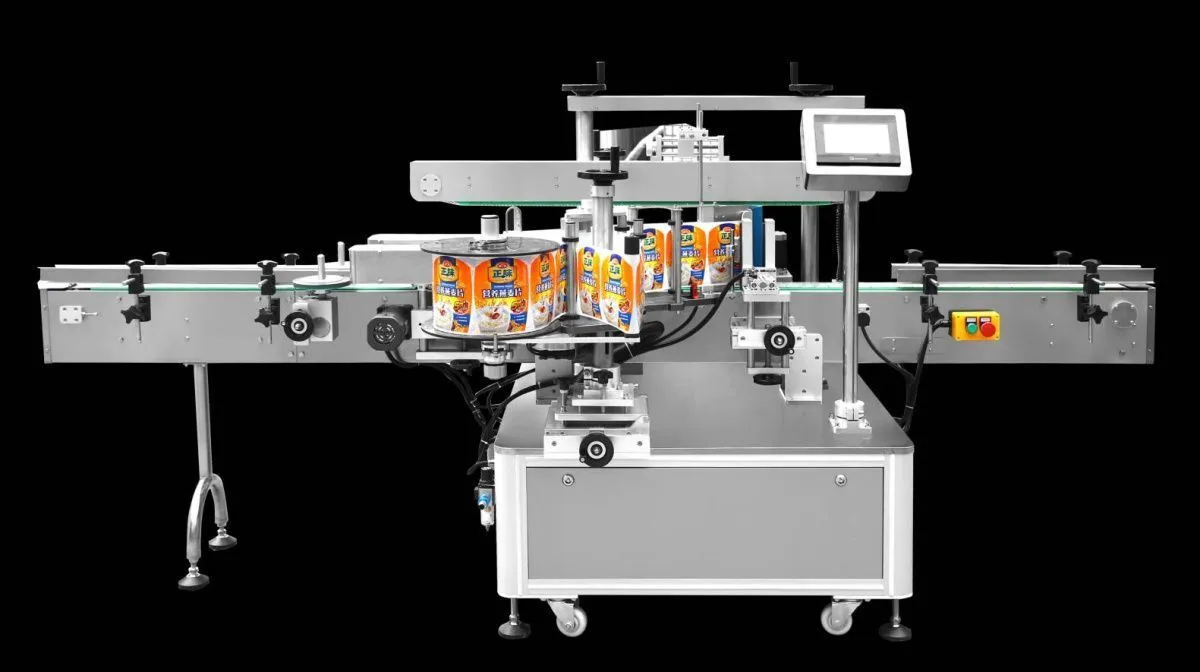

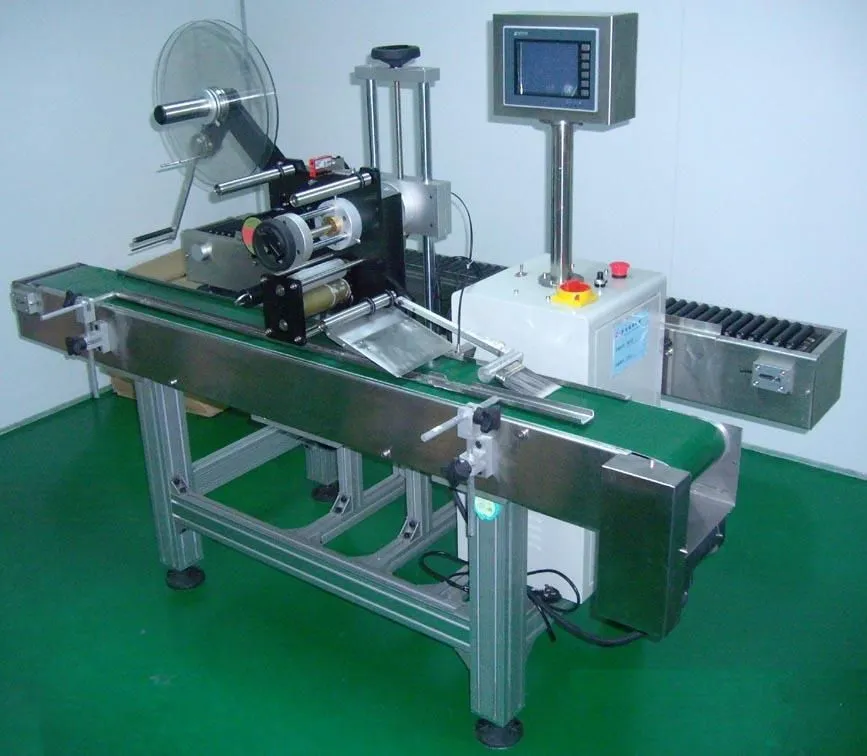

Этикетировочная машина
Характеристики:
Скорость этикетирования: 0–25 м/мин, свободно регулируется.
Точность этикетирования: ±1 мм (без учёта погрешностей продукта и этикетки)
Внутренний диаметр рулона этикетки: 76 мм. Максимальный наружный диаметр рулона: 300 мм.
Напряжение питания: 220 В, 50/60 Гц.
Размеры этикетируемой бутылки должны быть не менее 30 мм (Ш) × 50 мм (В) и не более 120 мм (Ш) × 400 мм (В).
Стандартная высота этикетки: 10 мм – 200 мм.
Стандартная ширина этикетки: 16 мм – 400 мм.
Максимальная высота этикетки: 200 мм
Габариты машины (длина × ширина × высота): 3000 × 1450 × 1400 мм
Вес оборудования: 400 кг
Конфигурация:
Сенсорный экран WEINVIEW Тайвань
Серводвигатель Тайвань DELTA
Серводрайвер Тайвань DELTA
Инвертор Япония MITSUBISHI
ПЛК Япония MITSUBISHI
Датчик метки этикетки Германия SICK
Измерительный датчик Япония KEYENCE
Главный двигатель Тайвань WANSHISIN

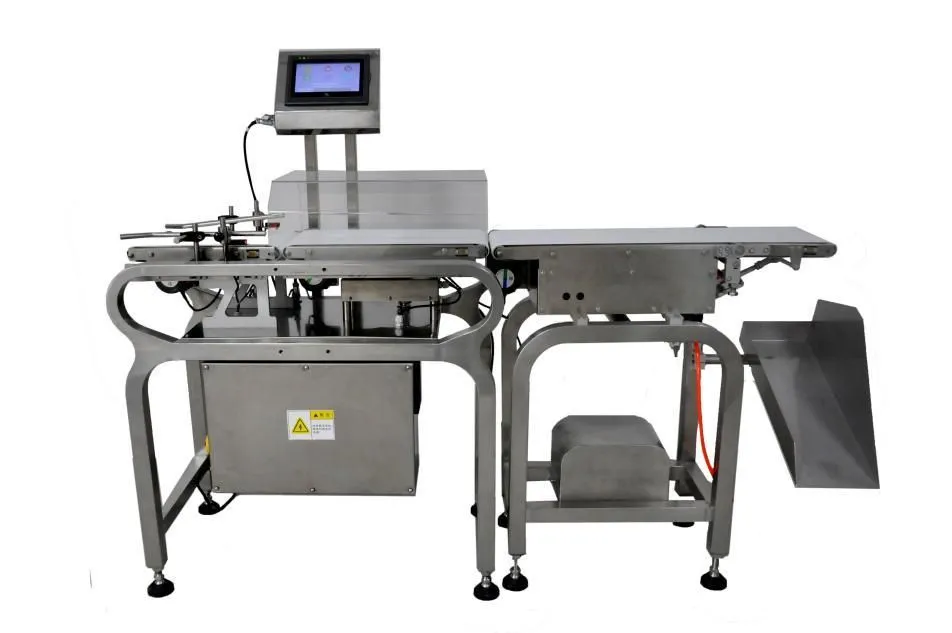

Весы для сортировки
Используется для проверки соответствия веса отдельных продуктов заданному целевому значению, выявления отклонений, таких как недовложение по количеству или отсутствие комплектующих в продукции, упакованной в пакеты, упаковки, бутылки, банки, коробки или ящики, а также для автоматического удаления несоответствующей продукции с помощью отбраковочного устройства.
Особенности конструкции:
С автоматической настройкой параметров и удобным управлением.
Оснащён сигнализацией превышения плотности материала и автоматически формирует производственные отчёты.
Конвейерная лента имеет разборную конструкцию, что облегчает разборку и очистку.
Система управления на базе ПЛК оснащена стандартной промышленной панелью управления
Технические характеристики:
Диапазон взвешивания 10–2000 г
Точность взвешивания ±1 г
Максимальная линейная скорость 52 м/мин
Максимальная производительность 10–60 шт./мин (в зависимости от длины материала)
Весовая лента Д450×Ш220 мм
Электропитание 220 В, 50/60 Гц, 500 Вт
Способ отбраковки: Храповой тип (опционально: сдув, толкатель, скользящий тип)
Габариты изделия Д1553×Ш546×В1129 мм
Высота рабочей поверхности 800±30 мм
Минимальная цена деления 0,1 г
Количество предустановок продукта 99
Направление подачи: Вход слева, выход справа (лицом к дисплею)
Внешний источник воздуха 0,6~1 МПа
Пневматический интерфейс Ø8 мм
Рабочая среда: Температура: от 0 °C до 40 °C; Влажность: от 30% до 95%
Материал изготовления: Нержавеющая сталь 304
В стоимость включены пуско-наладочные работы-
