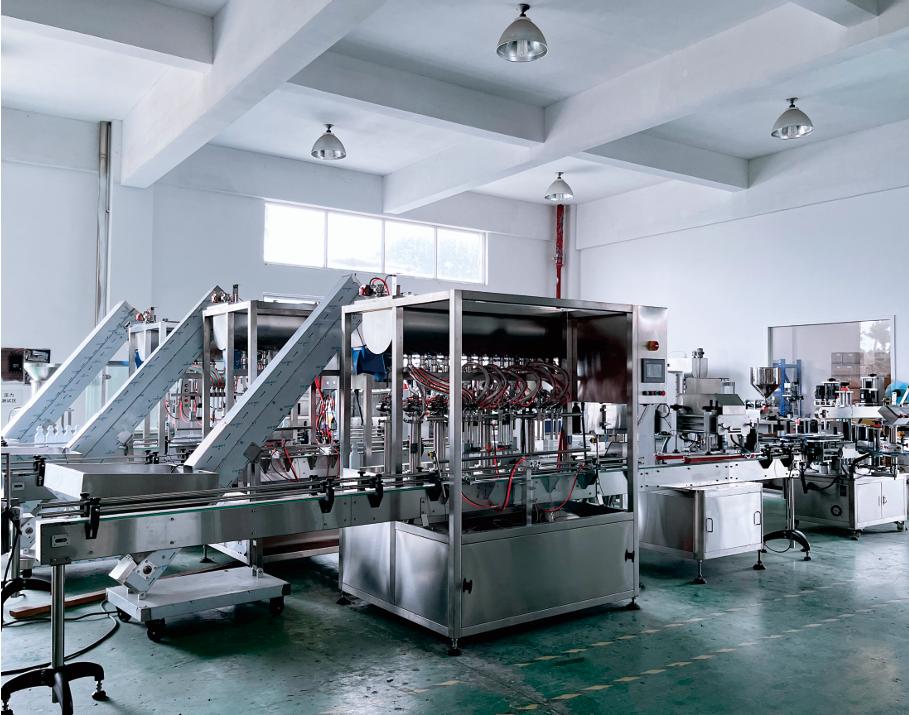

Автоматическая 6-головочная линия розлива кетчупа в бутылки

Температура окружающей среды: на упаковочном заводе: от 5°C до 40°C

Сжатый воздух

Давление: от 0,6 до 0,8 МПа

Фильтрация: Размер частиц менее 5 мкм

Точка росы: -10°C

Технические требования

Источник питания: переменный ток 380 В ±10%, 50 Гц (трехфазный, пятипроводный)

Источник питания: Переменный ток 220 В ±10%, 50 Гц

Давление воздуха: 0,6-0,8 МПа

Расход воздуха: ~30 Нм3/ч

КОМПЛЕКТАЦИЯ:

6-головочный поршневой наполнитель

Укупорочная машина

Машина для запайки алюминиевой фольгой

Многофункциональная этикетировочная машина

Струйный принтер для мелких символов

Упаковочный стол

Автоматический склейщик коробов

Конвейер

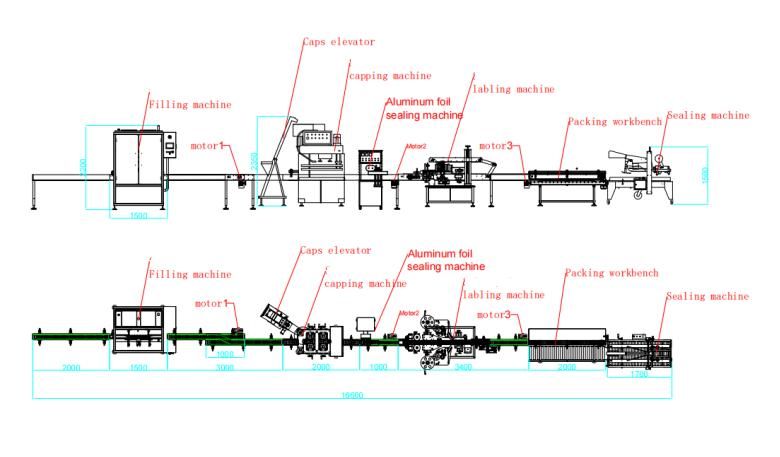

Производственный процесс:

Ручное размещение бутылок → Автоматическое наполнение → Автоматическое укупоривание →Запечатывание алюминиевой фольгой → Автоматическая маркировка → Ручная упаковка в картонные коробки → Автоматическое запечатывание картонных коробок

Подробное описание：

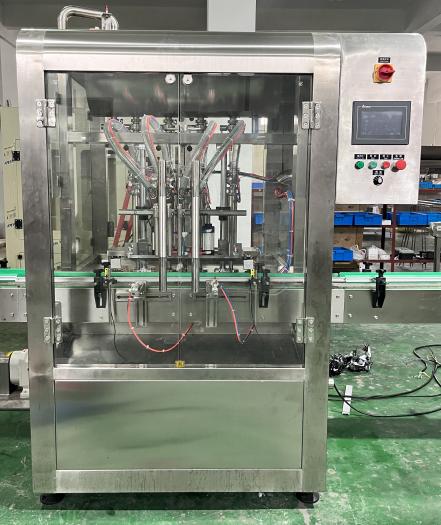

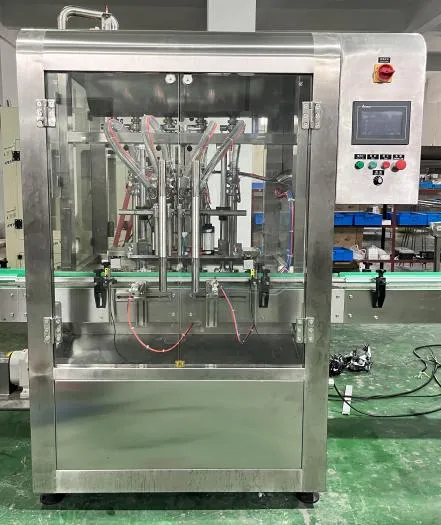

Линия розлива

Данная машина представляет собой интеллектуальный наполнительный автомат для высоковязких продуктов, предназначенный для автоматического дозированного розлива водных, гелевых и кремовых составов различной вязкости. Совместима с разнообразными типами тары и позволяет легко адаптироваться под форму бутылок.

Применение:
Широко используется в пищевой, бытовой химии, косметической и агрохимической отраслях. Может интегрироваться с укупорочными и этикетировочными машинами в единую производственную линию.

Ключевые особенности:

·         Принцип работы: Объемное дозирование поршнево-цилиндрового типа с сервоприводом и управлением через PLC-программу, что гарантирует точность и стабильность работы.

·         Сервопогружной розлив — особенно подходит для пенящихся материалов.

·         Интуитивный интерфейс: Удобная регулировка дозы через сенсорный экран с автоматической коррекцией параметров.

o    Фотоэлектрический счетчик исключает пропуск бутылок.

o    Антикапельная система предотвращает подтеки.

o    Поршень съемный для очистки.

o    Бункер оснащен 360° системой мойки для легкой очистки поршня, цилиндра и трубопроводов при смене продукта.

·         Конструкция: Рама из нержавеющей стали 304, сочетающая эстетику, долговечность и экономическую эффективность.

Технические параметры:
Количество наполнительных головок: 6
Диаметр бутылки: Φ40–Φ120 мм
Высота бутылки: 80–280 мм
Точность дозирования: ≤±0.5% (зависит от вязкости, однородности и пенообразования продукта)
Объем розлива: 100–1000 мл
Скорость: 1500–1800 бутылок/час (на примере 1000 мл)
Питание: AC220V/380V, 50Hz
Мощность: 2.5 кВт
Давление воздуха: 0.6–0.8 МПа
Расход воздуха: 200 л/мин

Вес: ~1000 кг
Габариты: 1200×1300×2300 мм (Д×Ш×В)

Конфигурация:

Сенсорный экран Delta Тайвань

ПЛК Delta Тайвань

Инвертор Delta Тайвань

Импульсный источник питания Delta Тайвань

Электрооборудование низкого напряжения Delta Франция

Машина для подачи колпачков

Технические параметры

Производительность: 6000-7000 шт в час

Источник питания: 220 В переменного тока, 50 Гц

Мощность: 0,2 кВт

Вес: 100 кг

Размеры: 2500* 750 * 2400 мм (Д * Ш * В)

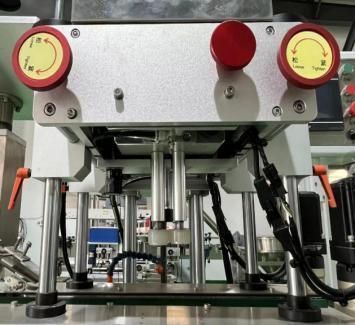

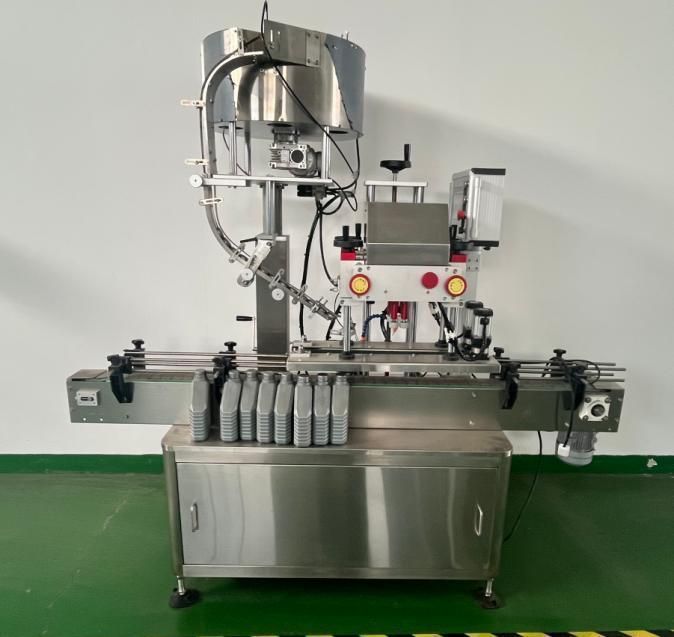

Машина для укупорки крышек

Эта линейная укупорочная машина представляет собой высокоскоростную систему с пневмоэлектрическим приводом. Управляемый с помощью ПЛК и оснащенный человеко-машинным интерфейсом, он точно контролирует подачу, позиционирование и укупорку бутылок. Его можно использовать отдельно или интегрировать в автоматизированные производственные линии, а также в сочетании с другим оборудованием для розлива. Он широко используется в различных отраслях промышленности, включая пищевую, бытовую химию и косметику.

Параметры оборудования

Применимые горлышки бутылок: Φ30-Φ120 мм

Применимая высота бутылки: 80-350 мм

Диаметр крышки бутылки: Φ20-φ60 мм

Скорость укупорки: 1800-2500 колпачков в час

Рабочее напряжение: 220 В, 50/60 Гц

Рабочее давление воздуха: 0,4-0,6 МПа

Размеры оборудования: 2000×1000×2000 мм

Вес: 360 кг

Электронные компоненты:

Сенсорный экран Delta

ПЛК Delta

Преобразователь частоты Delta

Пневматические компоненты AirTAC, Тайвань

Низковольтные электрические компоненты Schneider/Chint Франция/Китай

Герметизирующая машина

Данное оборудование представляет собой полностью автоматическое устройство с водяным охлаждением и встроенной электромагнитной индукцией.

Максимальная выходная мощность составляет 4 кВт, и его можно настроить для использования с крышками из алюминиевой фольги различных размеров. Он обеспечивает отличное качество герметизации и стабильную работу, что делает его долговечным, подходящим для герметизации в различных отраслях промышленности.

Технические параметры

Внешний вид и конструкция: корпус из нержавеющей стали марки 304.

Способ охлаждения: Высокоскоростное водяное охлаждение

Напряжение и частота: ~220 В ±10%, 50/60 Гц

Выходная мощность: максимальная 4000 Вт (регулируется)

Диаметр уплотнения: Φ15 мм-φ55 мм / Φ30 мм-φ70 мм / Φ60 мм-φ140 мм (один на выбор)

Скорость запечатывания: 50-600 бутылок в минуту

Размеры устройства: Основной блок 520 мм × 525 мм × 1240 мм

Размеры сенсорной головки: 310 мм × 130 мм × 190 мм

Вес: 85 кг

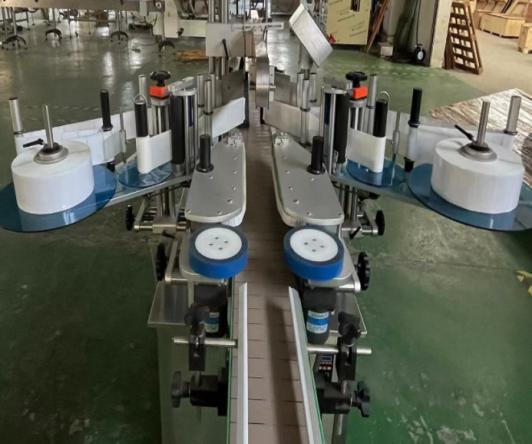

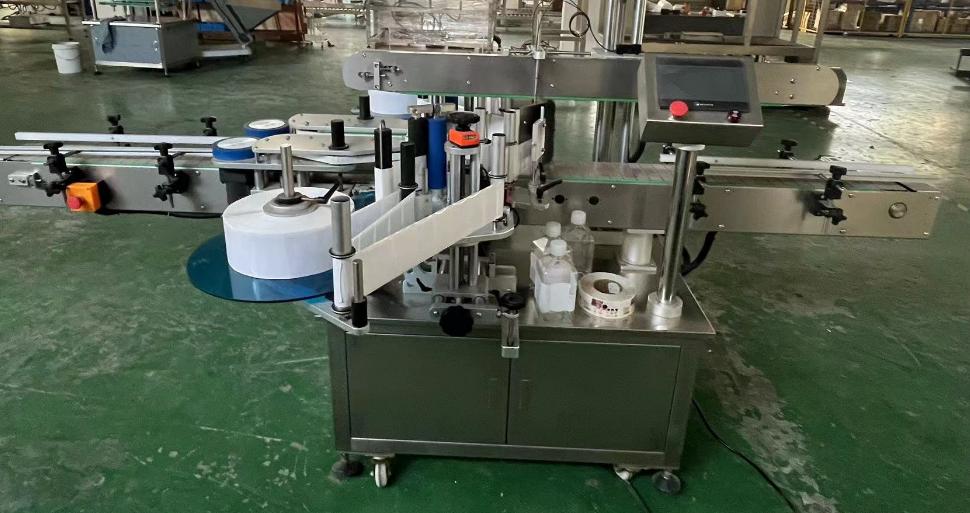

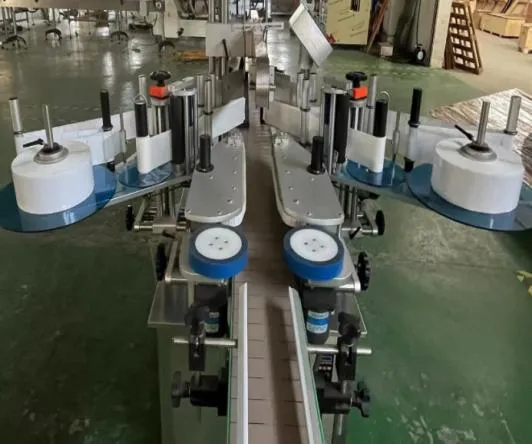

Многофункциональная этикетировочная машина

Данная машина предназначена для односторонней и двусторонней автоматической маркировки круглых бутылок и плоских объектов. Головка аппликатора этикеток оснащена многопозиционной регулировкой для максимальной гибкости работы.

Ключевые особенности:

·         Система подачи этикеток: Двухроликовая конструкция обеспечивает равномерное натяжение и предотвращает обрыв этикеток. Секционный механизм сцепления гарантирует стабильное натяжение.

·         Высокоточное позиционирование: Сервоуправление обеспечивает высокую скорость и точность маркировки.

o    Поддерживает различные типы маркировки: Плоские бутылки, Круговая маркировка цилиндрических ёмкостей, Позиционная маркировка круглых бутылок, Многогранная маркировка квадратных бутылок.

Технические параметры:

Максимальная ширина этикетки: 200 мм

Максимальная длина этикетки: 500 мм

Максимальная толщина бутылки: 130 мм

Максимальная высота бутылки: 360 мм

Скорость маркировки: 40 м/мин

Внутренний диаметр рулона этикеток: Φ76 мм

Применимый наружный диаметр рулона бумаги: φ400 мм

Рабочее напряжение: 220 В 50/60 Гц

Рабочее давление воздуха: 0,4-0,6 МПа

Размеры устройства: 3000×1700×1800

Вес: 300 кг

Конфигурация:

Сенсорный экран Delta Тайвань

ПЛК Delta Тайвань

Инвертор Delta Тайвань

Струйный принтер

Удобное сенсорное управление:

o    8-дюймовый промышленный сенсорный экран объединяет функции отображения, управления и контроля в одном компоненте.

o    Быстрый отклик, интуитивно понятный интерфейс, четкое изображение, долговечность и компактность.

o    Данные о расходе чернил и растворителя отображаются на экране в виде графиков в режиме реального времени.

o    При простое принтер автоматически выбирает программу очистки в зависимости от длительности простоя.

o    Очищает клапаны, пути подачи чернил и сопла, обеспечивая бесперебойную работу при следующем запуске.

o    Герметичная конструкция упрощает очистку и снижает риск поломок.

o    Уникальная система VOD для контроля вязкости чернил в реальном времени гарантирует четкую и стабильную печать.

o    Чернильная система и электроника разделены / классическая, стабильная и простая конструкция системы подачи чернил.

Технические параметры

Максимальная скорость печати: До 240 м/мин (шаг точки 0.4 мм)

Высота печати: 1.0–20 мм

Максимальное количество точек в столбце: 34 точки

Максимальное количество символов в секунду: 2000 точек

Количество печатных строк: 1–5 рядов

Габариты печатающей головки: 42 мм × 188 мм

Длина трубки печатающей головки: 2 м или 3 м

Технические характеристики

Габариты корпуса 325 × 290 × 528 мм (Д × Ш × В)

Вес ~18 кг

Материал корпуса: Промышленная нержавеющая сталь

Рабочая температура 5°C ~ 45°C

Влажность: До 90% (без конденсации)

Степень защиты IP55

Питание AC115V/230V, 50/60Гц

Упаковочный рабочий стол

Мощность двигателя конвейера: 220 В/50 Гц

Мощность двигателя конвейера: 0,57 кВт

Размеры машины (Д×Ш×В): 2000×1100×950 мм

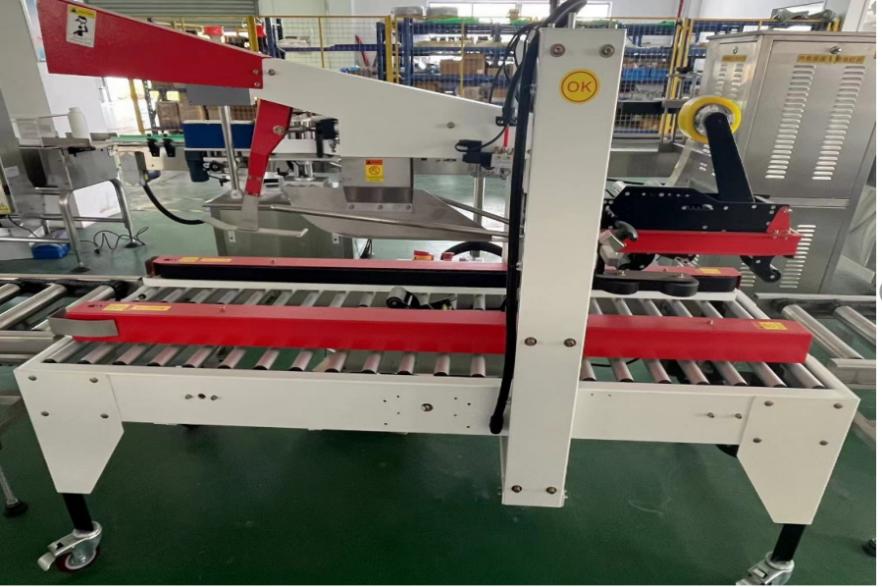

Автоматическая машина для запечатывания картонных коробок

Данный автоматический станок для фальцовки и склейки коробок предназначен для упаковки картонных коробок одинакового размера. Использует клейкую ленту для мгновенного запечатывания. При смене размера коробки выполняется ручная перенастройка, после чего верхние и задние клапаны автоматически загибаются.

Технические параметры:

Питание: 220В, 50Гц, 200Вт

Рабочее давление воздуха: 4 кг/см²

Условия эксплуатации: Влажность ≤ 98% Температура 0–40°C

Высота стола: 560–750 мм (регулируемая)

Размер коробки: Д 200–600 × Ш 120–500 × В 120–500 мм (настраивается)

Скорость конвейера: 20 м/мин

Ширина ленты: 48, 60 или 72 мм (на выбор)

Тип ленты: Крафт-лента, БОПП-лента

Контактор: Schneider

Кнопочный выключатель: Siemens

Двигатель: Taibang

Габариты: 1700 × 900 × 1510 мм

Вес: 200 кг
