Описание
Комплектация:
Ленточный конвейер, L6000мм x Ш400мм
Полностью автоматический упаковщик
Ленточный конвейер, L6000мм x Ш400мм
Термоусадочный станок
Прямой роликовый конвейер, L6000мм x Ш400мм
Примечания: подходит для упаковки металлических профилей в полосу (стрип) размером L6000мм x Ш100мм x В100мм.
Это экономичный полностью автоматический упаковщик для работы без оператора. Он широко используется в сборочных конвейерных линиях массового производства, объединяя в одном цикле автоматическую подачу, транспортировку, запайку и усадку. Оборудование отличается высокой эффективностью работы и подходит для продукции разной высоты и ширины.
Современная система запайки: Горизонтальный нож запайки имеет вертикальный привод, а вертикальный резак представляет собой термостатический боковой нож. Линия запайки получается ровной и прочной, гарантированно располагаясь по центру изделия для достижения идеального упаковочного эффекта.
Простая и надежная регулировка: При переходе на упаковку изделий разных размеров регулировка осуществляется очень просто путем вращения маховика, что повышает надежность.
Интеллектуальная система управления: Машина оснащена самым современным программируемым контроллером (ПЛК) от Siemens, имеет устройства безопасности и сигнализации. Система запайки обеспечивает непрерывный рабочий цикл без необходимости замены компонентов. Обслуживание очень простое.
Точное управление подачей пленки: Длина подачи контролируется комбинацией фотоэлектрического датчика и реле времени, что обеспечивает точную длину отреза пленки и позволяет легко управлять эффектом усадки.
Универсальность: Две группы горизонтальных и вертикальных фотоэлектрических датчиков легко переключаются для тонких или небольших упаковок, что позволяет легко выполнять операции запайки и упаковки.
Автоматическое сматывание обрезков: Для управления используется отдельный двигатель, который обеспечивает натяжение без ослабления или чрезмерного затягивания до разрыва; обрезки легко удалять.
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

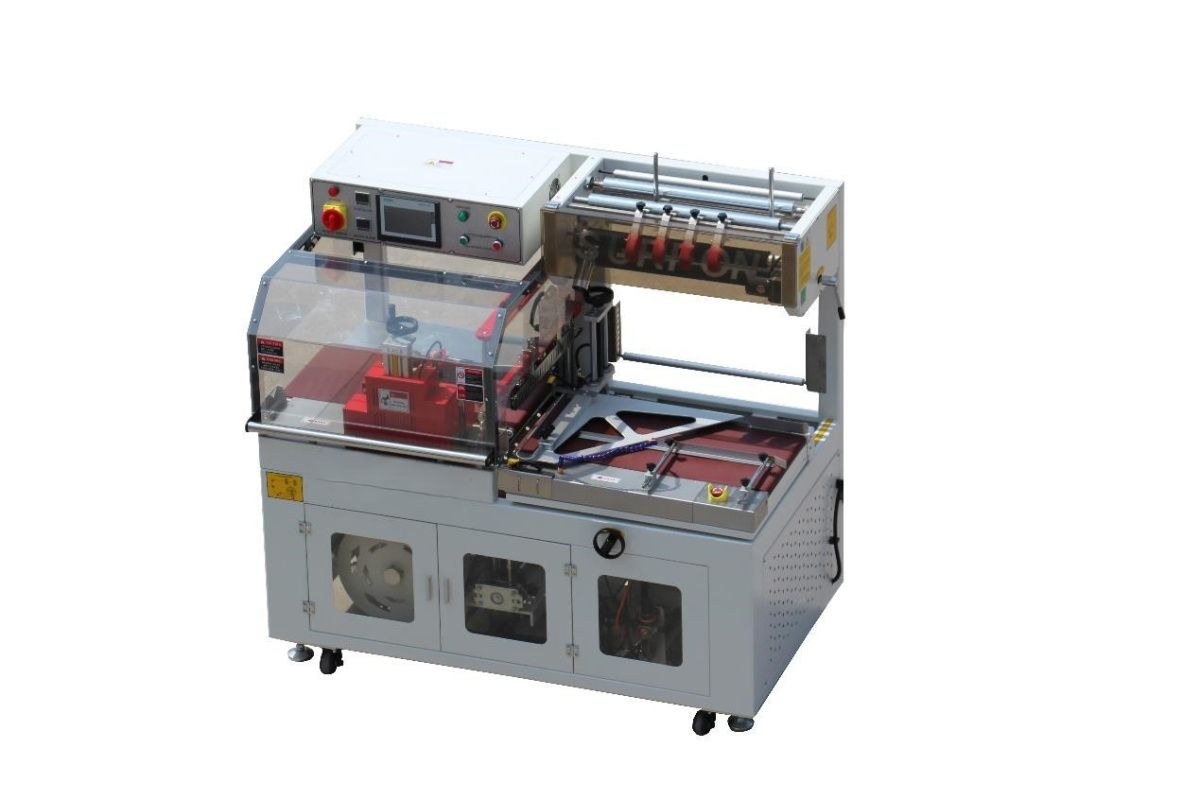

Станок для упаковки в пленку:
Мощность 2.5 кВт
Электропитание AC 220В, 1/3 фазы, 50/60 Гц
Макс. размер упаковки ДxШxВ Д (неогр.) x (Ш+В)≤440мм x В≤150мм
Длина запаечного ножа 490мм
Скорость упаковки 20 м/мин
Внешний источник сжатого воздуха 6-8 кг/см²
Компрессор не включен в стоимость
Тип усадочной пленки PE (Полиэтилен)
Габариты машины ДxШxВ 1748×975×1650мм
Вес 525 кг

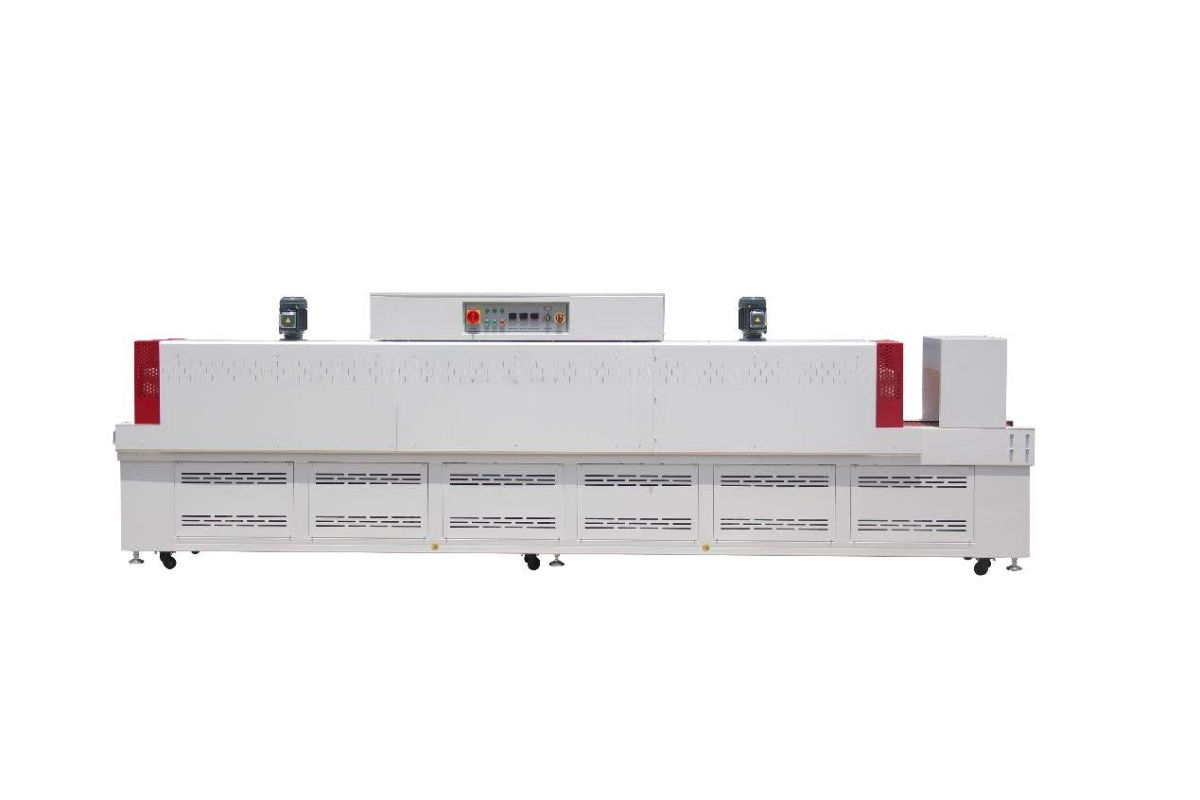

Термоусадочный блок:
Мощность 16 кВт
Электропитание AC220/380В, 3 фазы, 50/60 Гц
Макс. размер упаковки ДxШxВ: Ш400мм x В200мм
Размер туннеля ДxШxВ: 3000×500×300мм
Скорость упаковки 0-20 м/мин
Тип усадочной пленки: PE (Полиэтилен)
Габариты машины ДxШxВ: 5000×985×1315мм
Вес 950 кг
Основные компоненты:
Станок для упаковки в пленку
Датчики, Banner, США
Цилиндр боковой запайки, Festo, Германия
Соленоидный клапан боковой запайки, SMC, Япония
Цилиндр поперечной запайки, Airtac, Тайвань
Соленоидный клапан поперечной запайки, Airtac, Тайвань
Мотор-редуктор, GPG, Тайвань
ПЛК (PLC), Siemens, Германия
Промежуточное реле, Siemens, Германия
Импульсный блок питания, Schneider, Франция
Реле перегрузки, Schneider, Франция
Контактор, Schneider, Франция
Частотный преобразователь, Schneider, Франция
Блок термоусадки:
Контроллер температуры, Autonics, Корея
Двигатель вентилятора, SURFON, Тайвань
Мотор-редуктор, GPG, Тайвань
Все переключатели, Siemens, Германия
Промежуточное реле, Siemens, Германия
Импульсный блок питания, Schneider, Франция
Реле перегрузки, Schneider, Франция
Частотный преобразователь, Schneider, Франция
В стоимость включены пуско-наладочные работы
