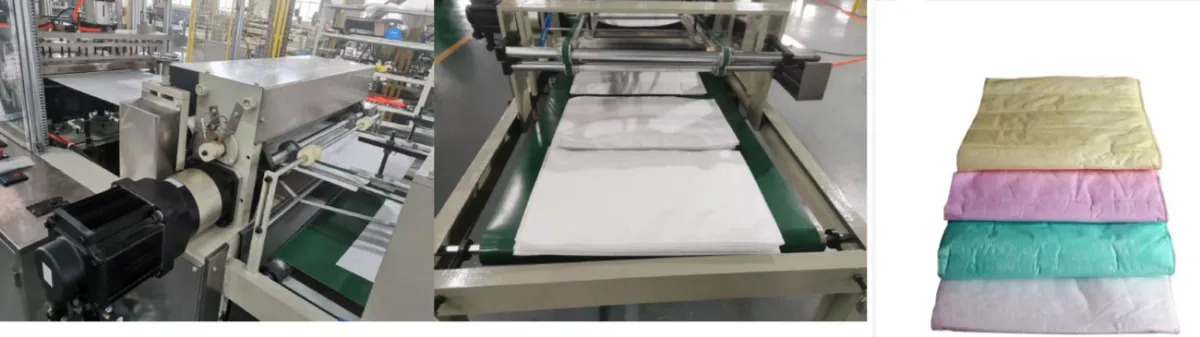

Оборудование для изготовления карманных фильтров для кондиционеров, модель DSL
Основные характеристики:
1. Оборудование оснащено 10 группами односторонних устройств загрузки сырья с максимальной шириной 600 мм. Каждая группа снабжена системой контроля натяжения, валом с газораспределительным подъёмным механизмом, а также устройством ручной регулировки положения.
2. Скорость производства: 0–10 м/мин (зависит от плотности ткани, размера кармана и других параметров).
3. Оборудование оснащено автоматическим устройством намотки отходов как с левой, так и с правой стороны для их компактного складирования.
4. Все направляющие ролики конвейерной системы изготовлены из высококачественных алюминиевых роликов с твёрдым оксидным покрытием для максимальной износостойкости.

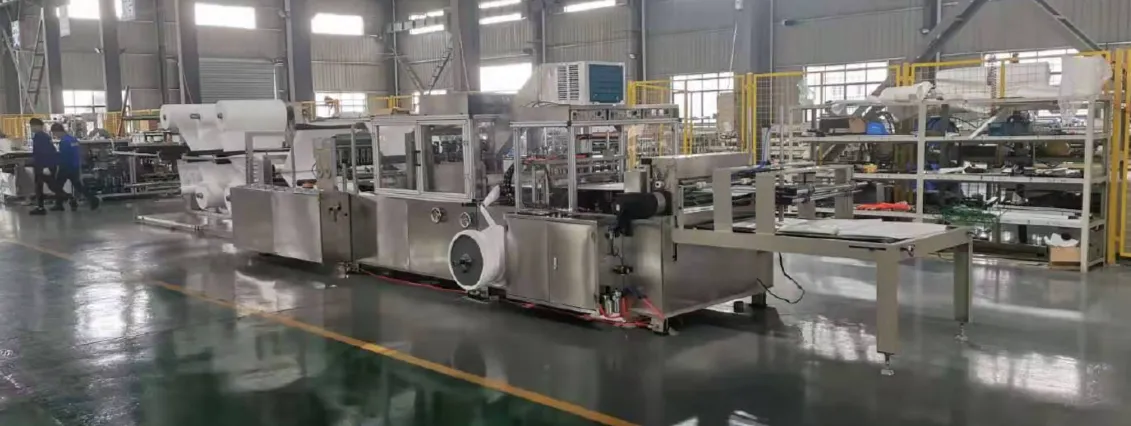

5. Общий размер оборудования: длина — 14 метров, ширина — 1,2 метра. Общий вес — около 4 тонн.
6. Установка оснащена серводвигателями, помехозащищённой системой, ПЛК-контроллером, сенсорным экраном, а также системой совместного управления импортным фотоэлектрическим датчиком слежения.
7. Основной технологический цикл: размотка сырья → продольная резка → продольная ультразвуковая сварка → обрезка кромок → поперечная ультразвуковая сварка → отрезка по длине кармана → выход готового изделия. Система работает в режиме настройки длины: длина кармана задаётся оператором в соответствии с потребностями.
8. Общая установленная мощность: 25 кВт. Номинальное напряжение: 380 В.
9. Рама машины изготовлена из стандартного швеллера с антикоррозионным покрытием. Геометрические размеры сварной рамы выполнены с высокой точностью, усилены подходящими кронштейнами. Шкивы, конические шестерни и все передаточные механизмы выставлены строго по центрам, основные зубчатые колёса обработаны для точной регулировки зазоров. Это гарантирует плавность и бесшумность работы станка.
10. Все винты и крепёжные элементы изготовлены из высококачественной отечественной стали 45# с внутренним шестигранником. Детали, контактирующие с готовой продукцией, выполнены из материалов, устойчивых к коррозии. Все гальванически покрытые детали станка соответствуют высоким стандартам, обеспечивая чистоту и защиту от ржавчины.

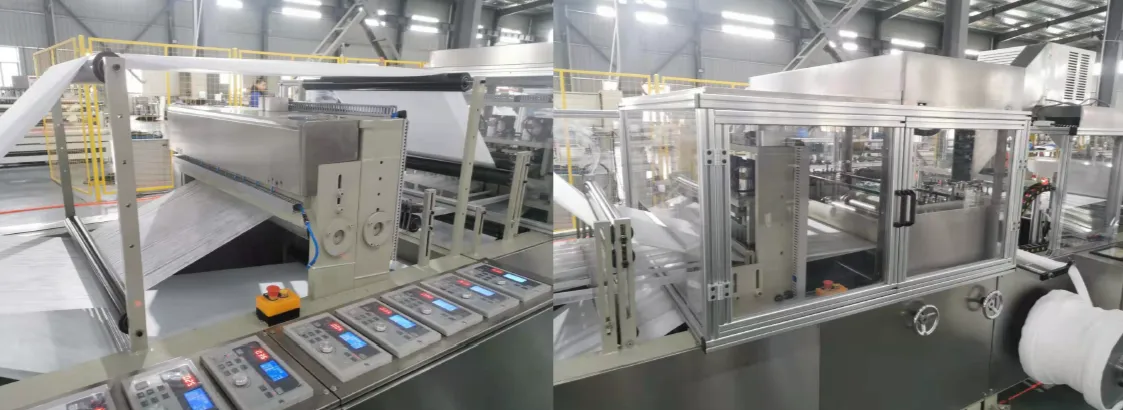

11. Ультразвуковая оснастка (матрицы и ролики) перемещаются по горизонтали с помощью ручных настроечных механизмов (винтовых тяг) для быстрой регулировки ширины.
В стоимость включены пуско-наладочные работы.
