Линия по производству листов из полипропилена FD2000

Линия по производству листов из полипропилена FD2000

Краткое описание

Требования к электросети: 380V/50HZ

Сырье: гранулы ПП (полипропилен)

Максимальная производительность: 300-400 кг/ч

Максимальная ширина: 2000 мм

Толщина изделия: 2-6 мм

Конструкция: однослойный, одноцветный

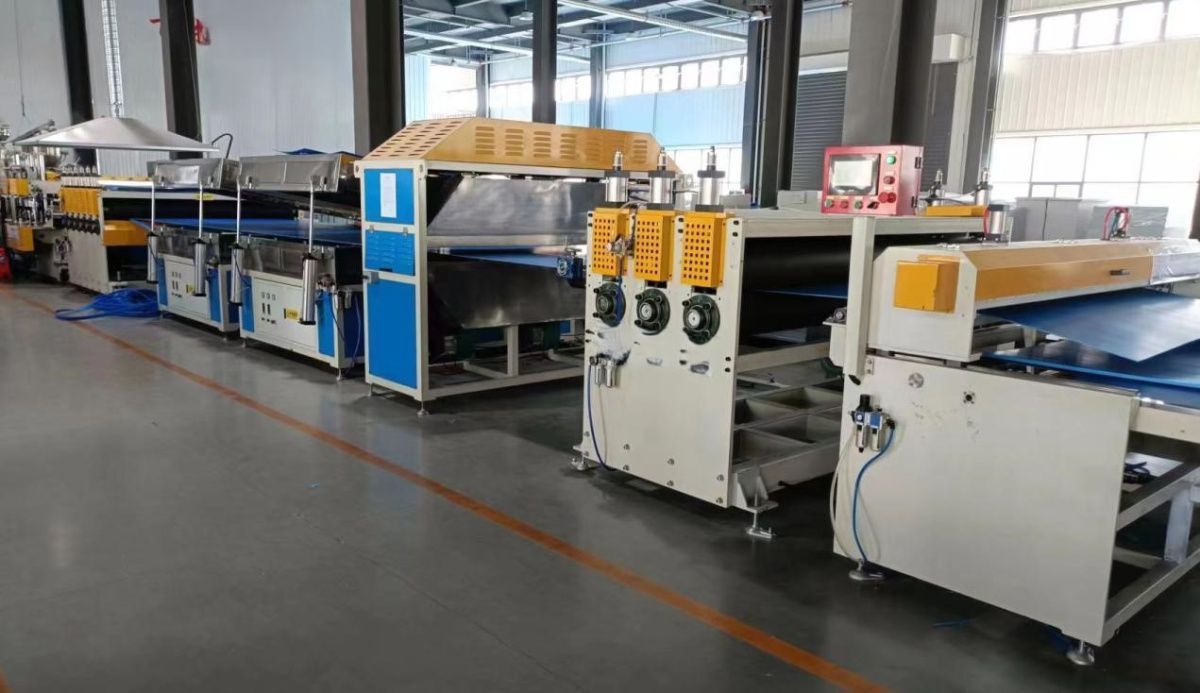

Основные компоненты линии

Вакуумный загрузчик сырья — 1 комплект

Одношнековый экструдер — 1 комплект

Экструзионная головка (фильера) — 1 комплект

Вакуумная калибровочная установка — 1 комплект

Первая тянущая машина — 2 комплекта

Печь (термообработки) — 1 комплект

Охлаждающий вентилятор

Вторая тянущая машина – 1 комплект

Режущий станок – 1 комплект

Укладчик (стакер) - 1 комплект

Смеситель цветов (дозатор красителя) – 1 комплект

Детальные параметры

Загрузочная машина

Объем бункера: 150 кг

Мощность двигателя: 1.5 кВт

Производительность подачи: 300 кг/ч

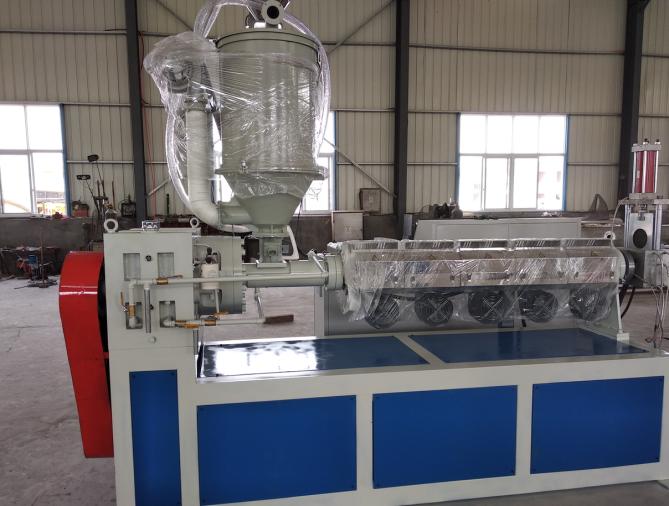

Одношнековый экструдер

Материал шнека и цилиндра: 38CrMoALA

Глубина азотирования (N depth): 0.5-0.7 мм

Твердость шнека HV≧740

Твердость цилиндра: HV≧940

Соотношение длины к диаметру (L:D)=35:1

Нагрев цилиндра: керамические нагреватели, 6 зон нагрева, мощность: 5 кВт/зона

Способ охлаждения цилиндра: воздушное (вентиляторами), мощность: 0.37 кВт × 6

Цилиндр оснащен системой вакуумной дегазации, двигатель вакуумного насоса 4 кВт

Двигатель: асинхронный (AC), мощность: 200 кВт

Редуктор с системой водяного охлаждения (циркулирующая вода)

Материал шестерен: 20CrMoTi

Азотирование и закалка, привод посредством конических зубчатых колес

Устройство автоматической смены сеток (фильтров)

Автоматическая смена с помощью гидравлического привода

Время смены: 2 секунды

Мощность двигателя гидронасоса: 5.5 кВт

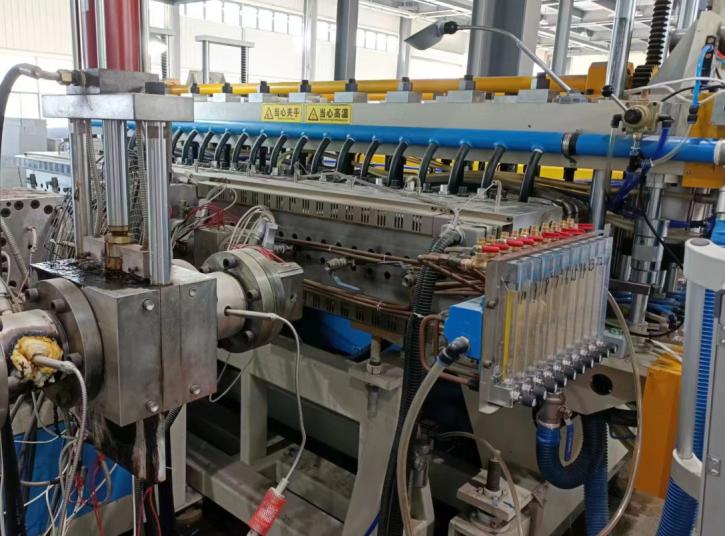

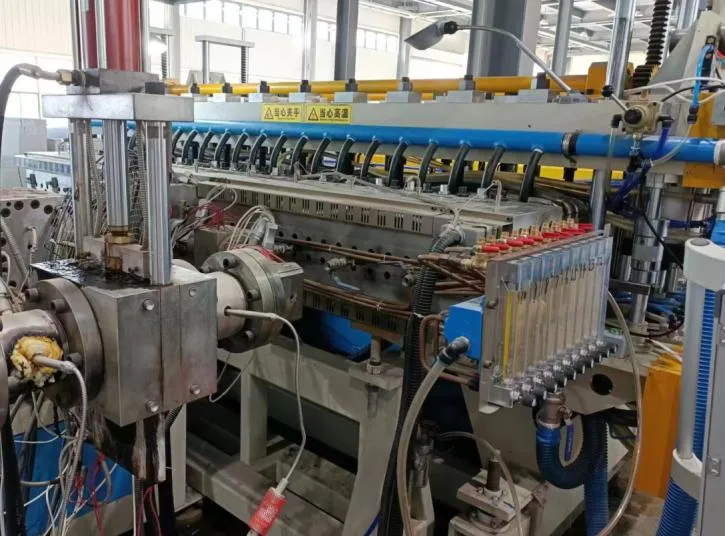

Экструзионная головка (фильера)

Материал: качественная инструментальная сталь

Ширина листа: 2000 мм

Рабочая ширина фильеры: 2200 мм

Одиннадцать зон нагрева головки, мощность: 5 кВт/зона

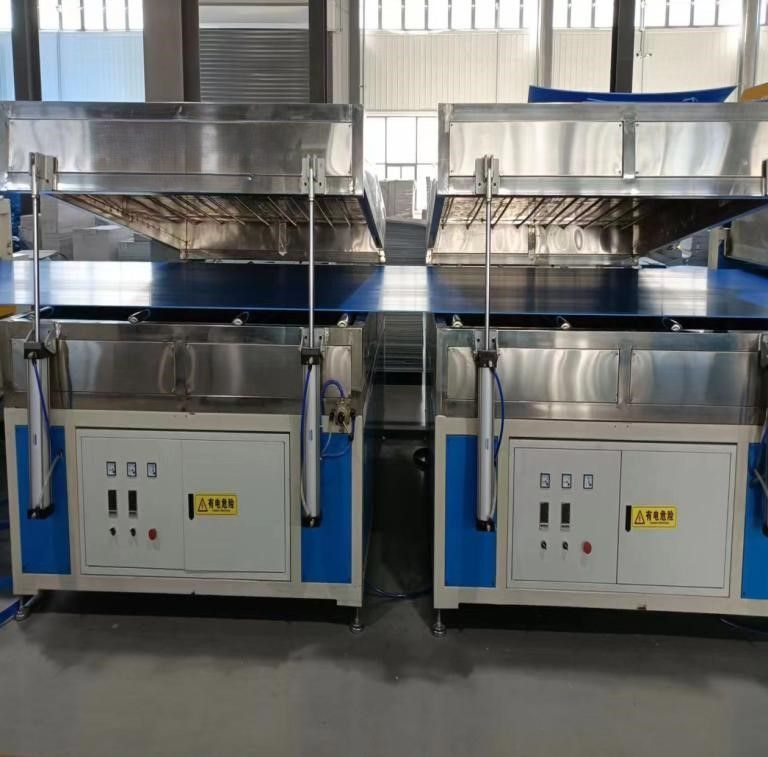

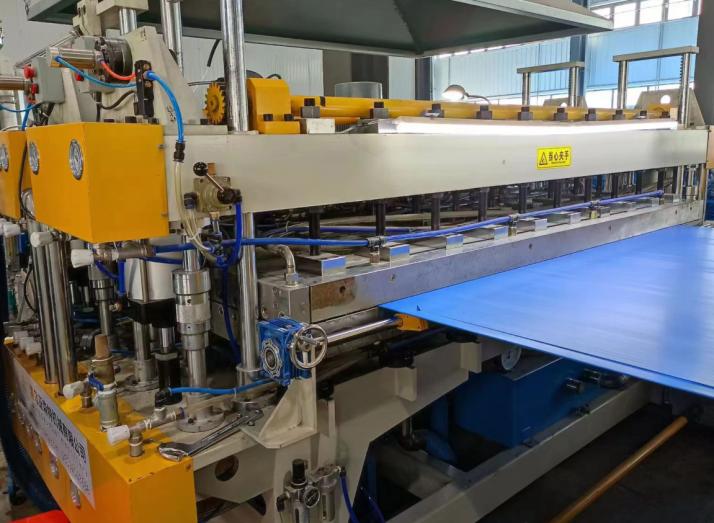

Калибровочная форма (вакуумный калибратор)

Вакуумная калибровочная рама изготовлена из высококачественной стали

Вакуумные насосы: два комплекта, мощность: 11 кВт × 2

Один комплект подвижного двигателя, мощность: 1.5 кВт

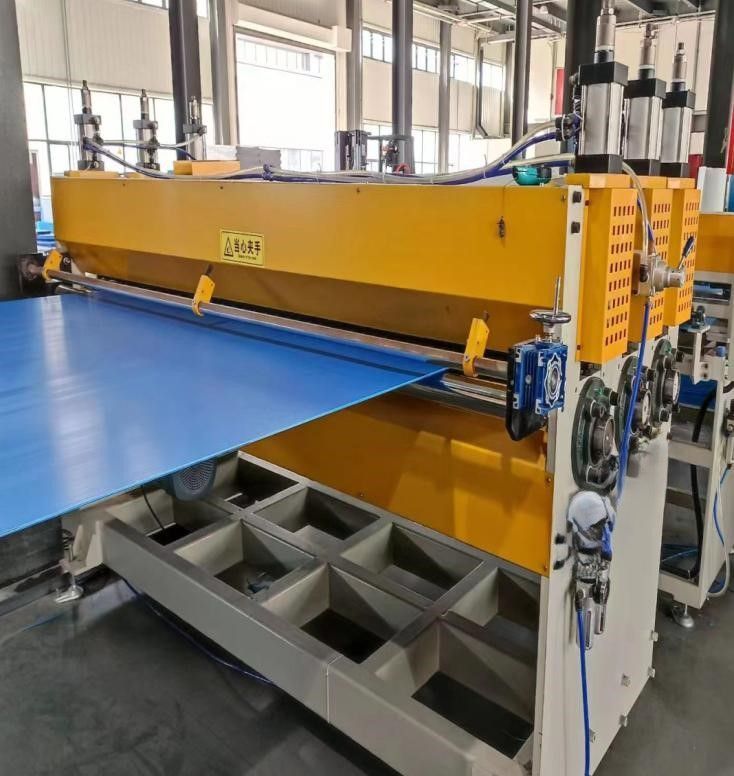

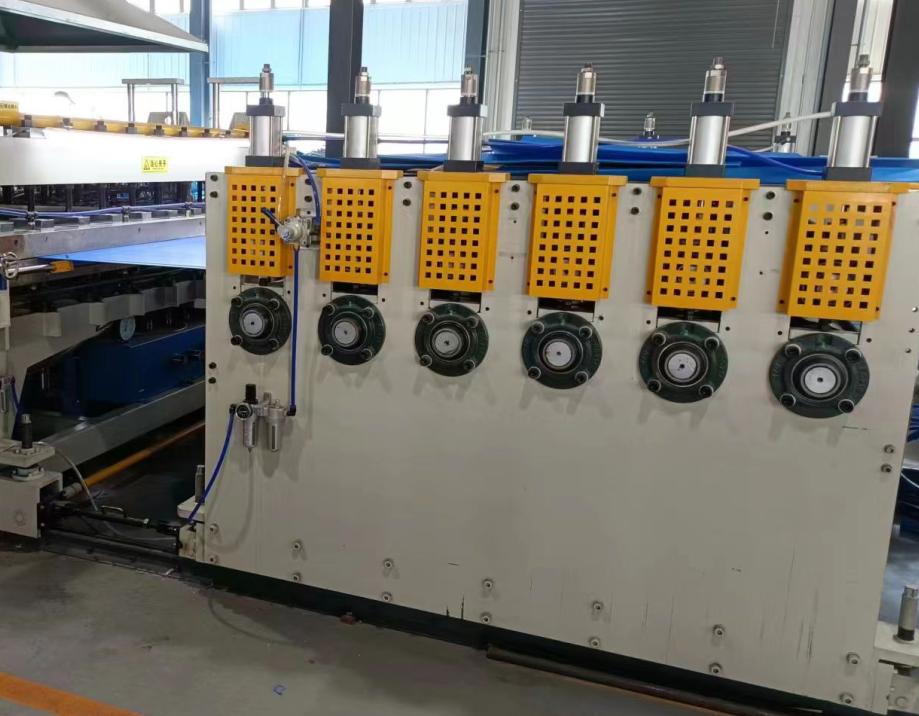

Первый тянущий агрегат

Мощность двигателя: 7.5 кВт

Привод: через редуктор

Шесть комплектов резиновых роликов

Рама сварена из высококачественной стали

Размер резинового ролика: 2300 мм x 220 мм

Способ прижима: пневматический

Обрезка кромок лезвием

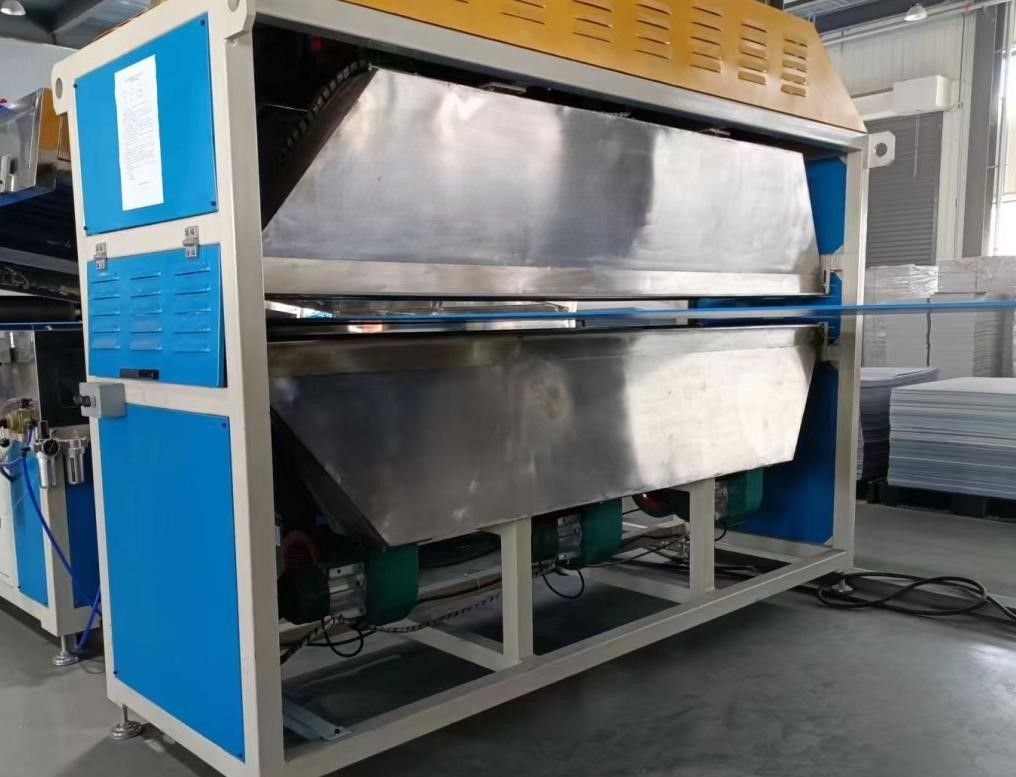

Духовка

Нагрев с помощью трубчатых дальних инфракрасных нагревателей

Мощность нагрева: около 30 кВт

Корпус выполнен в виде двухслойной теплоизолированной конструкции

Регулировка температуры: поддержание постоянной температуры

Способ открытия крышки: пневматический

Охлаждающий вентилятор

Охлаждение холодным воздухом.
Мощность двигателя вентилятора: 3 кВт * 2 комплекта

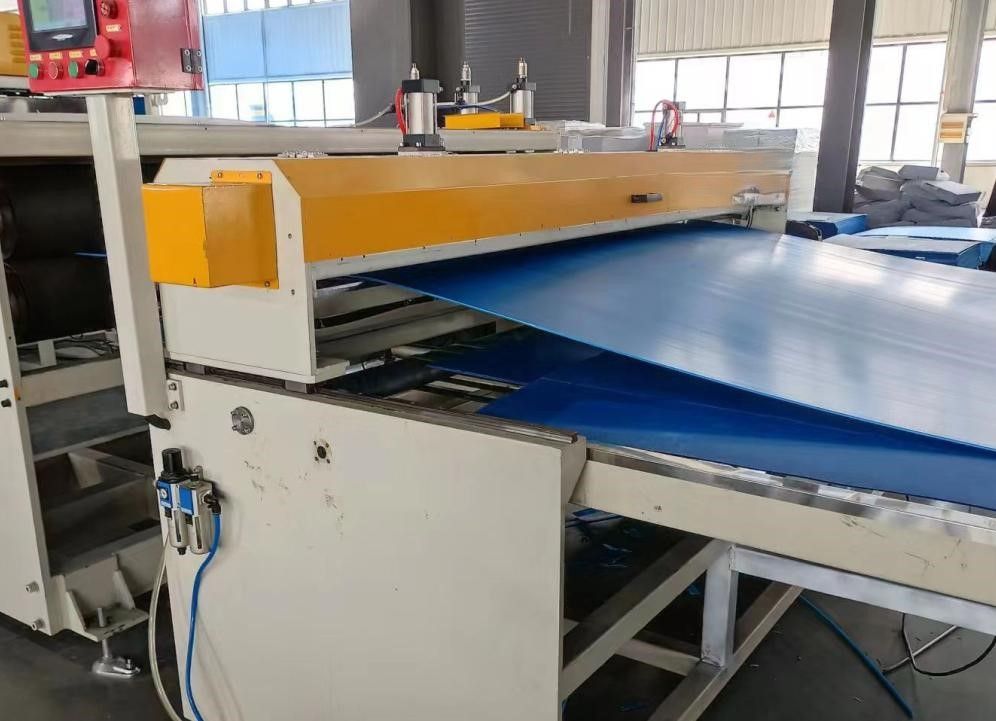

Второй тянущий агрегат

Три комплекта резиновых тянущих роликов

Изготовлены из высококачественной азотированной резины

Мощность двигателя: 5.5 кВт

Планетарный циклоидальный редуктор

Уплотнение цилиндром

Нижний ролик — ведущий, верхний ролик — прижимной в процессе протяжки

Размер резинового ролика: 2300 мм × 220 мм

Режущий станок (поперечной резки)

Поперечная резка пилой, мощность двигателя 2.2 кВт

Поперечное перемещение и линейное направление

Оснащен счетчиком метража

Способ зажима: пневматический

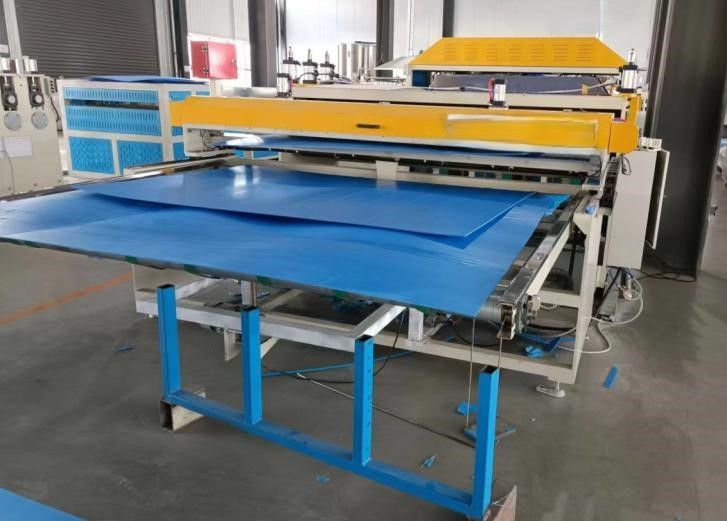

Укладчик (стакер)

Габариты приемного стола: 2300 * 3000 мм

Материал поверхности: нержавеющая сталь

Смеситель цветов (дозатор красителя)

Объем: 200 кг
Мощность двигателя: 1.5 кВт
Материал контактирующих с сырьем частей: нержавеющая сталь

Электрошкаф управления:
Низковольтное оборудование: SIEMENS
Контроллеры температуры: Autonics

В стоимость включены пуско-наладочные работы
