Линия по производству трехслойных и однослойных полиэтиленовых труб

Список оборудования:

1 Автоматическая подача 1,5P. 1 комплект

2 Сушильный бункер. 1комплект

3 Высокоэффективный одношнековый экструдер TY50. комплект 1

4 Высокоэффективный одношнековый экструдер TY45. комплект 1 (для производства трехслойных труб)

5 Форма для труб (устьевая форма и сердцевинная форма). 16-20 мм

6 Набор штамповых головок для совместной экструзии. 16-20 мм (разница в головке штампа). 1 комплект

7 Вакуумный калибровочный резервуар для воды. 1 комплект.

8 Тяга с двумя гусеницами. 1 комплект

9 Намоточная машина. 1 комплект

Технические параметры:

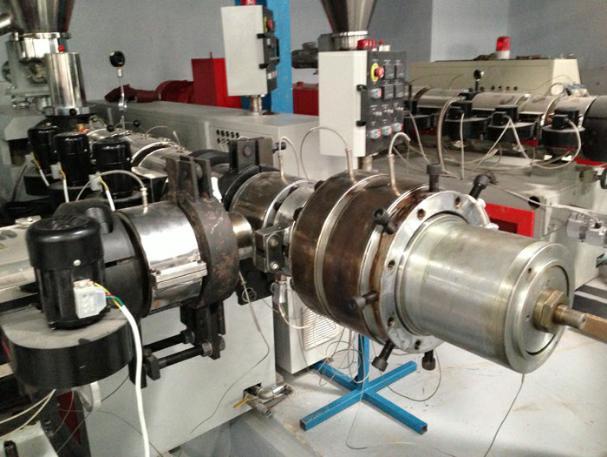

№ 1. Одношнековый экструдер высокой эффективности

Экструдер обладает следующими преимуществами: высокая скорость пластификации, равномерный расплав и стабильность непрерывного производства.

Высокопроизводительный редуктор коробки передач. Высокий крутящий момент, длительный срок службы и низкий уровень шума.

1) Модель TY50

2) Винт

—Диаметр 50 мм

—Соотношение винтов 30:1

—Материал 38CrMoAlA

—Обработка поверхности азотирование, полировка

—Скорость вращения шнека 1—120р/мин

—Направление вращения винта различное вращение наружу

3) Бочонок

—Материал 38CrMoAlA

—Обработка внутренней поверхности азотирование, полировка

—Способ нагрева Высокоэффективное нагревательное кольцо из литого алюминия

—Мощность нагрева 15 кВт

—Зона управления отоплением 3 области

—Диапазон регулирования температуры 50-300 (℃)

—Система охлаждения Бочкообразное вентиляторное охлаждение

—Мощность охлаждения 0,25 кВт * 4 области

4) Коробка передач (БРЕНД GUOMAO)

— Материал коробки HT200

— Зубчатая форма коническая передача

— Материал шестерни 20CrMnTi

—Обработка поверхности шестерни Шлифование поверхности зубьев

—Способ охлаждения Внутреннее охлаждение циркулирующей водой

—Материал вала 42CrNiMo

—система смазки Система смазки под давлением

5) Главный двигатель

— Модель двигателя кондиционера

—Мощность 22 кВт

—Тип эластичного соединительного соединения

№ 2. Высокоэффективный одношнековый экструдер

1)Модель TY45

2)Винт

—Диаметр 45 мм

—Соотношение винтов 30:1

—Материал 38CrMoAlA

—Обработка поверхности азотированием, полировкой

—Скорость вращения шнека 15-90 об/мин

—Направление вращения винта различное вращение наружу

3) Бочонок

—Материал 38CrMoAlA

—Обработка внутренней поверхности Азотирование, полировка

—Способ нагрева Высокоэффективное нагревательное кольцо из литого алюминия

—Мощность нагрева 9 кВт

—Зона управления отоплением 3 области

—Диапазон регулирования температуры 50-300 (℃)

—Система охлаждения Бочкообразное вентиляторное охлаждение

—Мощность охлаждения 36 Вт * 3 области

4) Коробка передач

— Материал коробки HT200

— Зубчатая форма коническая передача

— Материал зубчатого колеса 20CrMnTi

—Обработка поверхности зубчатого колеса Шлифование поверхности зуба

5) Главный двигатель

— Модель двигателя кондиционера

—Мощность 11 кВт

—Тип эластичного соединительного соединения

№ 2. Болторезная головка и пресс-форма из полиэтилена высокой плотности

—Производственный диапазон 16-20мм

—Материал штамповой головки Высококачественная штамповая сталь

№ 3. Вакуумный калибровочный резервуар для воды

1) Вакуумный двигатель 4 кВт

2) Водяной насос 4 кВт

3) Технические характеристики Ø16 мм

4) Охлаждающая коробка

— Материал Нержавеющая сталь 304#

—Охлаждающий способ распыления АБС-спрея

—Распылительная труба 4 линии

—Электрическая система SCHNEIDER

—Регулировка уровня воды: поплавок из нержавеющей стали

—Ручное управление режимом дренажа

—Передний и задний подвижные двигатели 0,75 кВт с циклоидальным приводом игольчатого колесного редуктора

№ 4. Тяга с двумя гусеницами

Тяговое устройство спроектировано таким образом, чтобы иметь возможность тянуть трубу в непрерывном и стабильном состоянии с компактной конструкцией, не требующей технического обслуживания и абсолютной сбалансированностью работы, что является его выдающейся особенностью.

1) Главный двигатель

—Скорость 2-18м/мин

—Мощность 1,5* 2 кВт

2) Трек

—Способ регулировки скорости Частотный контроль

—Преобразователь частоты SINEE

—Скорость вращения 0~3000 об/мин

—Способ регулирования частоты

№ 5. Намоточная машина

1) приводной двигатель: Крутящий момент двигателя

2) Подходящий диаметр Φ16-20мм

3) Состояние воздуха ≥0,6 МПа
