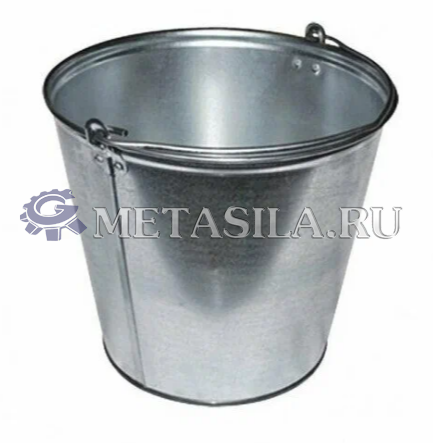

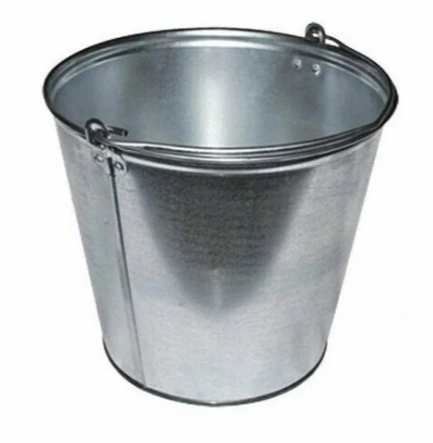

Полная линия по производству оцинкованных ведер T-25

Состав линии:

Пресс (110Т) для формования корпусов

Автоматическая подающая машина

Разматывающая машина

Пресс-формы:8Л., 10Л., 12Л.,15Л.

Машина для прокатки корпусов.

Машина для окантовки корпуса.

Машина для завивки с ковшовым верхом.

Одна машина для производства четырех размеров (меняйте формы для каждого размера)

Одна форма входит в комплект машины для завивки.

Пресс-формы: 3 шт.

Машина для отбортовки дна. 2 шт.

Машина для прокатки ковшовых линий.

Дополнительные пресс-формы: 3 шт.

Машина для закатки дна.

Пресс-формы: 3 шт.

Машина для изготовления отверстий в ручке ведра. Пресс (40Т

Пресс-форма. 1шт.

Станок для изготовления держателя ручки ведра. Пресс (25Т) 2 шт.

Пресс-формы: 2шт.

Станок для клепки держателя ручки.

Машина для изготовления ручек ковша (автоматическая).

Машины для придания формы дну ковша: Пресс (80Т)

Автоматическая подающая машина (сервосистема, высокая точность)

Разматывающая машина

Пресс-формы:8Л,10Л, 12Л, 15Л.

Подробнее:

Пресс (110 т)

Номинальное усилие: 1100 Кн

Номинальный ход: 6 мм

Ход ползуна: 160 мм

Переменный интервал времени: 40-60мин

Максимальная высота штампа: 350 мм

Регулировка высоты штампа: 80 мм

Площадь опоры (F.BXL.R): 680 x 1150 мм

Мощность главного двигателя: 11 кВт

Вес нетто: 9300 кг

Автоматическая подающая машина

Сервосистема высокой точности

Разматывающая машина

Машина для прокатки корпусов ковшей

Применимая высота: ≤450 мм

Применимый диаметр: Φ 100-300 мм

Толщина материала: 0,2-0,5 мм

Размеры: 1050 мм * 750 мм * 850 мм

Вес: 120 кг

Машина для окантовки и отжима корпуса ковша

Диапазон нажатия: 55 ~ 220, 200 ~ 360 мм

Толщина материала: 0,25-0,35 мм

Максимальная мощность нажатия: 8 Т

Ход ползуна: 64 мм

Величина регулировки ползуна: 15 мм

Расстояние между верхней и нижней формами: 60 мм

Скорость хода ползуна: 159 раз/мин

Размеры: 980 мм * 600 мм * 1730 мм

Вес: 680 кг

Станок для резки верхней части ковша

Одна машина может использоваться для производства изделий четырех типоразмеров (одна пресс-форма включена в стоимость машины).

Машина для отбортовки дна ковша

Для этой производственной линии необходимы 2 отбортовочных станка

Применимый диаметр: ≤Φ 300 мм

Применимая высота: ≤400 мм

Толщина листа жести: 0,2-0,5 мм

Ход цилиндра: 160 мм

Рабочий объем цилиндра: 25 мл/об

Давление в цилиндре: 21 МПа

Объем цилиндра: 180 куб.м3

Тип гидравлического масла: № 32 или № 46

Размеры: 1500 мм * 800 мм * 1950 мм

Вес: 600 кг

Машина для прокатки ковшовых линий

Одна машина может использоваться для производства изделий четырех типоразмеров (одна пресс-форма включена в стоимость машины.

Машина для закатки дна ковша

Одна машина может использоваться для производства изделий четырех типоразмеров (одна пресс-форма включена в стоимость машины).

Применимая высота: 200-480 мм

Применимый диаметр: Φ 200-330 мм

Толщина материала: ≤0,4 мм

Рабочее давление: 0,4-0,5 МПа

Скорость производства: 15-18 шт/мин

Тип сопрягаемой электрической машины: Y100L2-4-3 кВт 1430 оборотов в минуту

Размеры: 1750*1160*2010 мм

Вес: 800 кг

Пресс (40т) для изготовления отверстий в ручке ведра

Номинальное усилие: 400 КН

Номинальный ход: 6 мм

Ход ползуна: 120 мм

Макс. Высота штампа: 220 мм

Макс. Регулировка высоты штампа: 80 мм

Мощность: 4 кВт

Вес: 3100 кг

Размеры: 1600 *1180 *2310 мм

Пресс (25т) для изготовления отверстий в ручке ведра

Номинальное усилие: 250 КН

Номинальный ход: 5 мм

Ход ползуна: 80 мм

SPM: 60

макс. Высота штампа: 180 мм

Макс. Регулировка высоты штампа: 70 мм

Мощность: 2,2 кВт

Вес: 1900 кг

Размеры: 1325 *990 *2140 мм

Машина для клепки ручек ковша

Машина для изготовления ручек ведер. Это автоматическая машина.

Пресс (80т). Машина для формирования дна ковша

Номинальное усилие: 800 КН

Номинальный ход: 5 мм

Ход ползуна: 140 мм

Переменная SPM: 50-70

Макс. Высота штампа: 320 мм

Макс. Регулировка высоты штампа: 80 мм

Мощность: 7,5 кВт

Вес: 7000 кг

Автоматическая подающая машина

Сервосистема высокой точности

Разматывающая машина

В стоимость включены пуско-наладочные работы

ДОСТАВКА – 25 ДНЕЙ
СРОК ИЗГОТОВЛЕНИЯ – 200 ДНЕЙ
