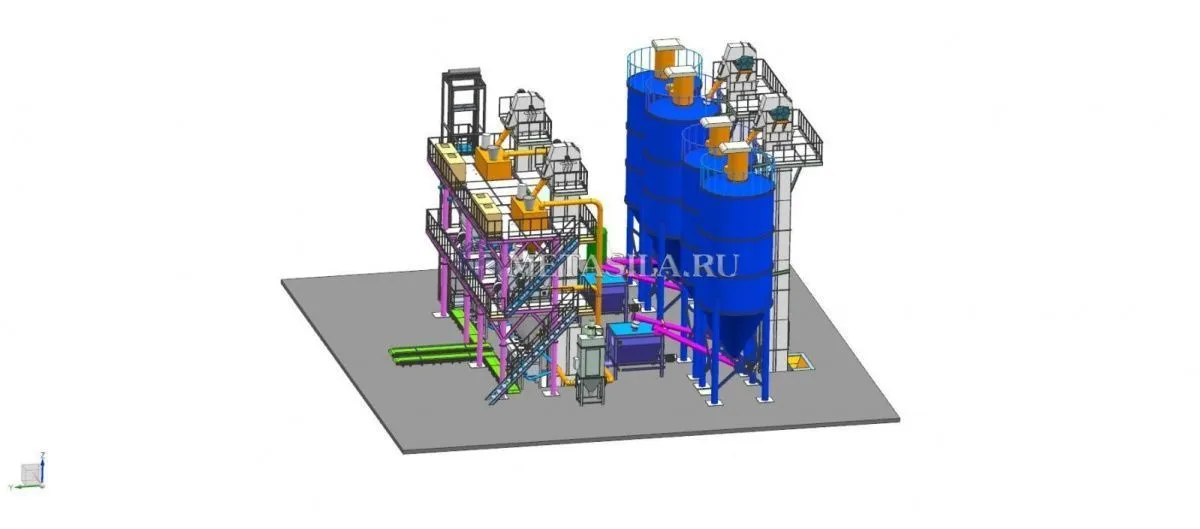

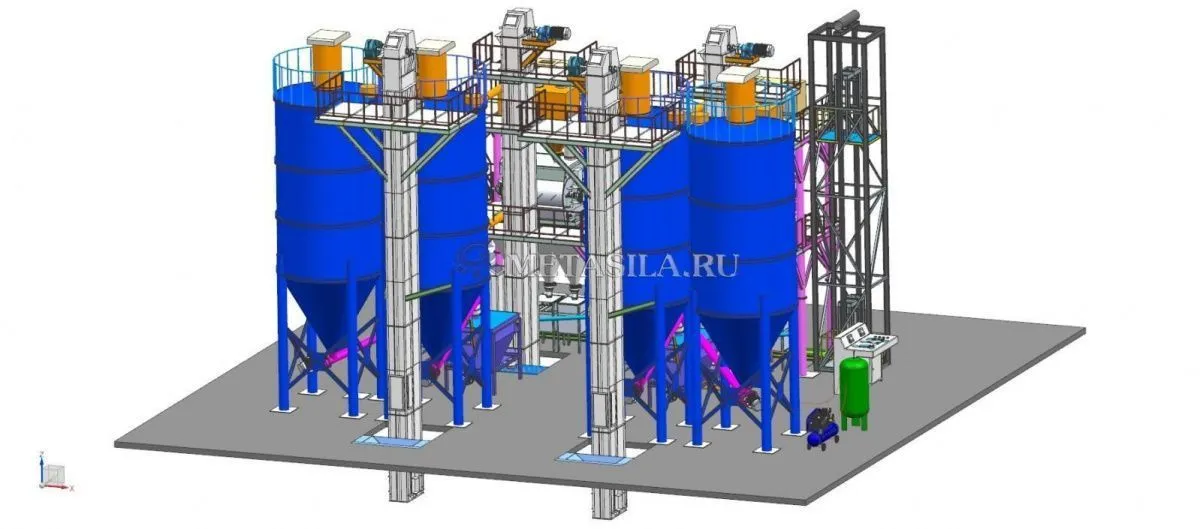

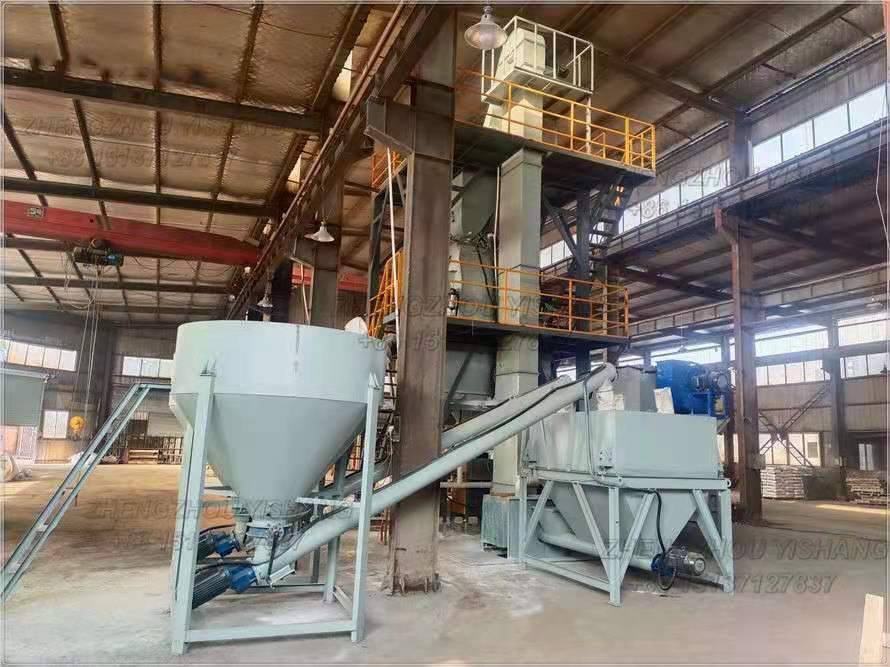

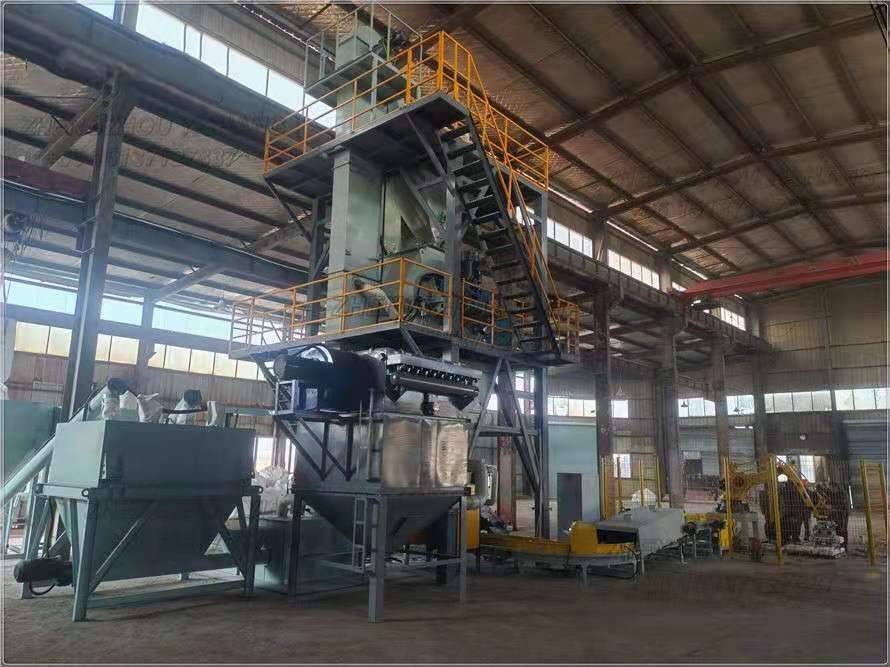

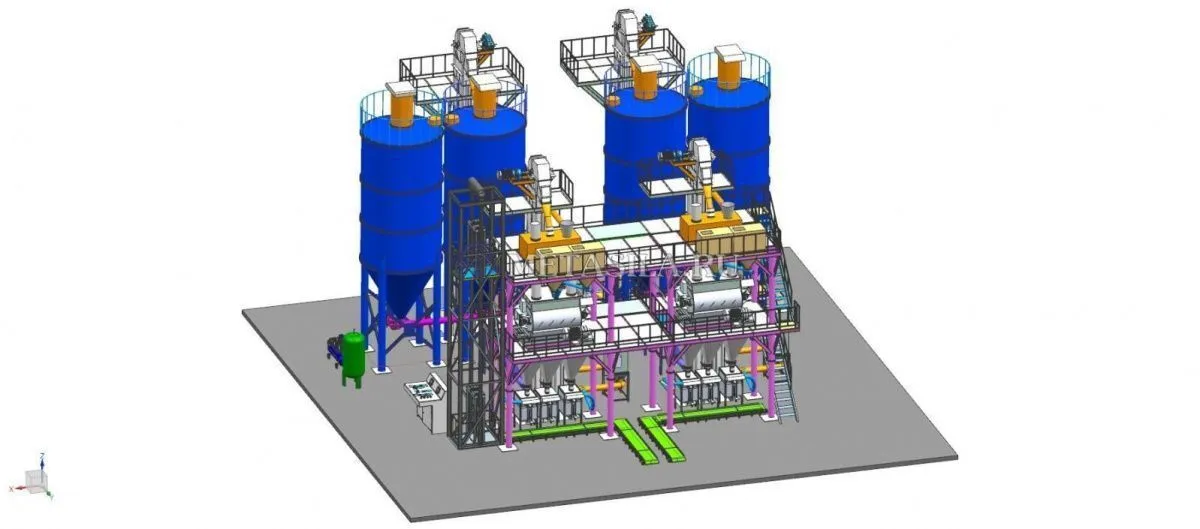

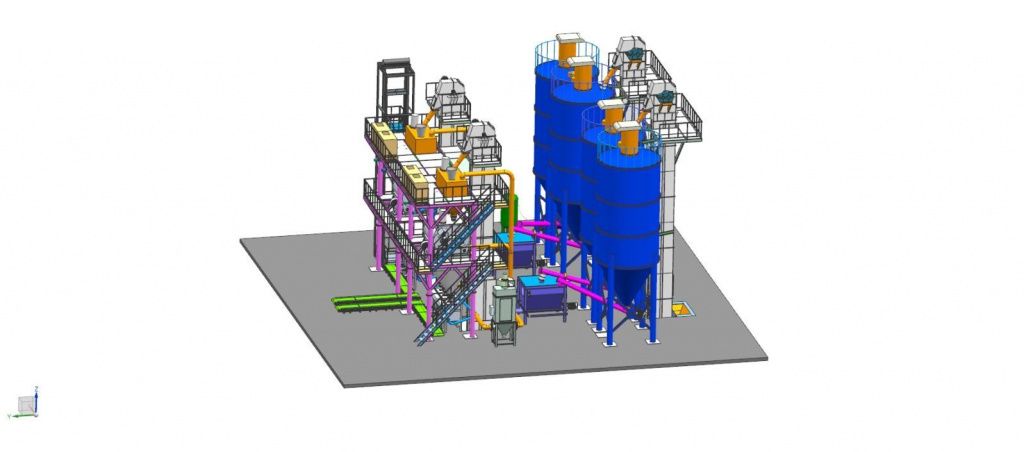

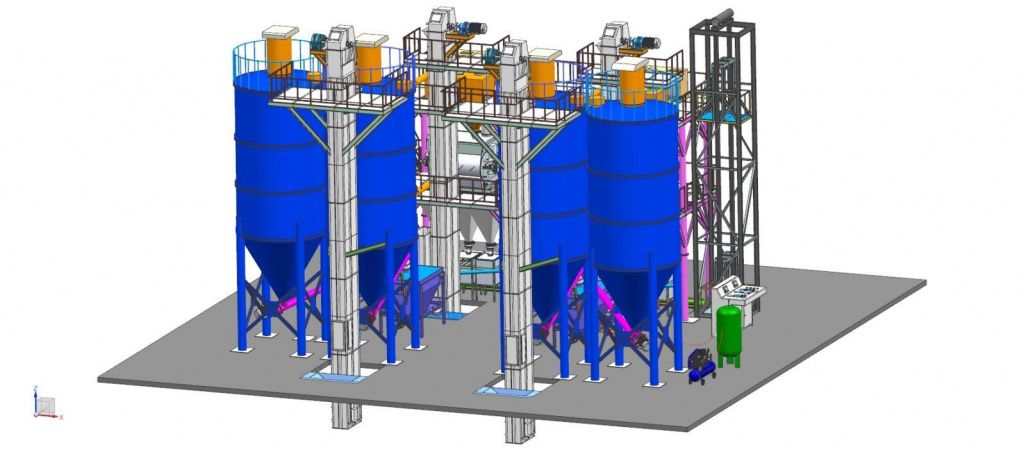

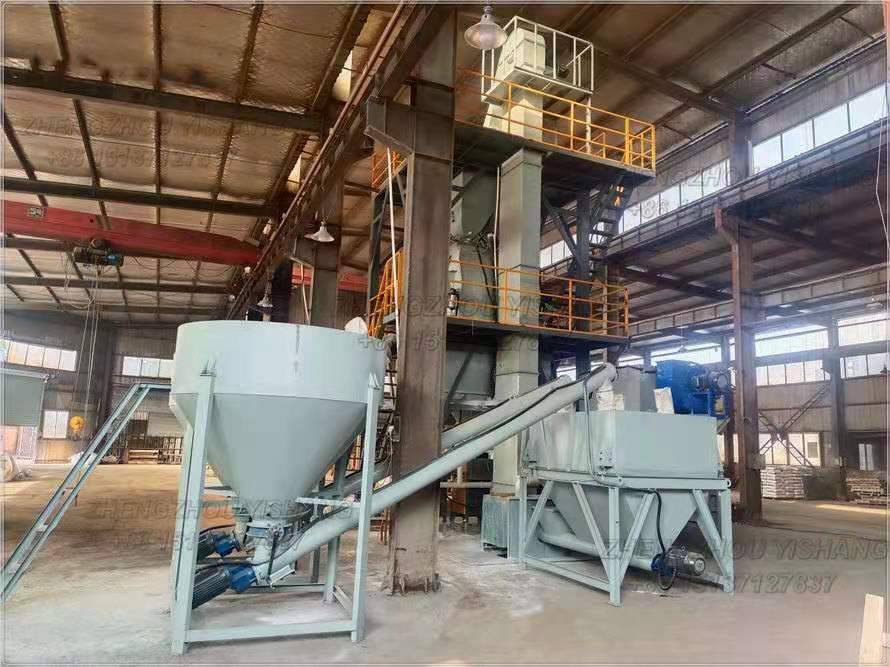

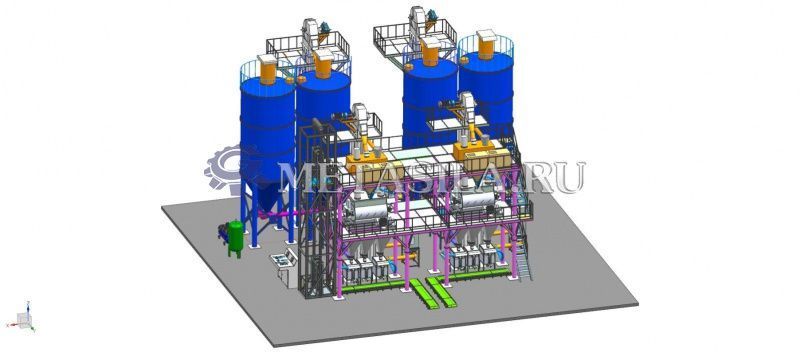

Линия по производству сухих строительных растворов (30-35 т/ч)

Порядок работы оборудования

1.      Хранилище сырья

Основное сырье хранится в бункере 100 через элеватор и насосную тележку.

Химические материалы поднимаются на верхнюю раму оборудования, а затем рабочий высыпает их в небольшой бункер для хранения (это 0,5 куб. м на комплект).

2. Сырье взвешивается в соответствии с вашей формулой

Сырье включает в себя высокодозное сырье, а химические материалы транспортируются в соответствующий силос для взвешивания в соответствии с формулой, этот процесс контролируется системой ПЛК, он автоматический, высокодозное сырье поднимается в предварительно смешанный силос после завершения взвешивания.

3. смешивание

Высокие дозы сырья и химических материалов попадают в смеситель одновременно под действием силы тяжести, время смешивания составляет 120 секунд

4. упаковка

Под действием силы тяжести продукт попадает в бункер готовой продукции, упаковочная машина начинает работать, производительность упаковочной машины с одним установленным клапаном составляет 5-8 тонн в час. мешки будут транспортироваться в зону штабелирования ленточным конвейером

5. Во время взвешивания сырья, смешивания и упаковки пылесборник работает одновременно, обеспечивая чистоту рабочих условий.

Количество рабочих

Хранилище сырья -----4 человека

Упаковка --------------2 человека

Укладка ---------------4 человека (вы можете использовать роботизированную руку для замены трех человек, оставаясь одним человеком для управления вилочным погрузчиком)

Специальный редукторный двухвалковый смеситель

Система хранения сырья (вы можете купить и изготовить на месте)

1 Цементный силос 2 комплект

2 Бункер для песка 2 набор

3 Пылеуловитель верхней части силоса 4 комплекта 0,75 кВт

4.Шнековый конвейер для цемента и песка 4 сек 7,5 кВт

4.1 Диаметр завинчивающего шнека 219 мм, толщина лопасти шнека 6 мм:4 комплекта

4.2 Двигатель 7.5кВт 4 комплекта

4.3 Редуктор: 4 комплект

5.Автоматическая система взвешивания партий основного сырья 2 комплекта

5.1 Дозирующий бункер и опоры 3 м3: 2 комплекта

5.2 Комплект датчиков взвешивания

5.3 Шнековый конвейер диаметром 165 мм: 2 комплекта

5.4 Двигатель 5.5 кВт: 2 комплекта

5.5 Редуктор: 2 комплекта

6. Цепной элеватор для силоса песка-30-17,5 М: 2 комплекта 7,5 кВт

6.1 Двигатель 7.5кВт: 2 комплекта

6.2 Редуктор: 2 комплекта

6.3 Цепи 3 5 м * 2: 2 комплекта

6.4 Зарядный порт: 2 комплекта

6.5 Стандартный ствол Д *Ш*В: 1*0.4*1.5 m 20 компл.

6.6 Верхний приводной конец :2 комплекта

6.7 Нижний пассивный конец: 2 комплекта

7. смеситель 3 м3 с бункером для премикса 3 м3 2 комплекта

7.1 Двухосный, безгравитационный смеситель 3 м3 2 комплекта

7.2 Головка вала 45# сталь 2 комплекта

7.3 Главный вал 108 * 10 мм 2 комплекта

7.4 Толщина барабана смесителя 6 мм 2 комплекта

7.5 Толщина лезвия для смешивания 12 мм 2 комплекта

7.6 Редуктор эксклюзивный 2 комплекта

7.7 Двигатель 22 кВт 2 комплекта

7.8 бункер для премикса 3 м3 2 комплекта

8. цепной элеватор для смесителя (12 м), поднимающий материал в предварительно смешанный силос 2 комплект 7,5 кВт

8.1 Двигатель 7.5кВт 2 комплекта

8.2 Редуктор 2 комплекта

8.3 Цепи 3 5 м* 2: 2 комплекта

8.4 Зарядный порт 2 комплекта

8.5 Стандартный ствол Д *Ш* В: 1.2*0.5*1.5 m 12 компл.

8.6 Верхний приводной конец 2 комплекта

8.7 Нижний пассивный конец 2 комплекта

9.Бункер для конечного продукта (три выпускных патрубка) 3 м3 2 комплекта

Бункер для конечного продукта 3 м3

10.Пневматический упаковщик клапанного порта 10-50 кг / клапанный мешок 6 комплектов

10.1 автоматический счетчик 6 комплектов

10.2 Цилиндр для прессования мешков 6 комплект

10.3 Двигатель 3 кВт 6 комплектов

11.Система сбора пыли Пылесборник: 48 6 комплект 5,5 кВт

11.1 Корпус для сбора пыли 2 комплекта

11.2 Импульсный клапан 2 комплекта

11.3 Импульсный контроллер 2 комплекта

11.4 Воздушная трубка 2 комплекта

11.5 Соединительный клубень 2 комплекта

11.6 Мешки для фильтрата Диаметром 133 мм * 1,2 м 48 * 2

12.Система управления 2 комплекта

12.1 Комплект ПЛК 2

12.2 дисплей 10" 2 комплекта

12.3 Руководство по эксплуатации системы, автоматический 2 комплекта

12.4 дисплей напряжения 2 комплекта

12.5 Текущий дисплей 2 комплекта

12.6 Контактор переменного тока 1 комплект

12.7 Материалы Железо 2 комплекта

12.8 Модель пианино тип 2 комплект

12.9 Индикатор 2 комплект

13.Стальная конструкция платформы (вы можете изготовить на местном уровне) 2 комплекта

13.1 Текстурная стальная доска 3 мм 2 комплекта

13.2 Швеллерная сталь,

1-й слой 14# сталь,

2-й слой 12# сталь 2 комплекта

14.Система сжатия воздуха (вы можете купить в местном магазине) 1 комплект 30 кВт

14.1 Винтовой тип воздушного компрессора 1 комплект

14.2 Воздушные трубки 1,5 куб. м 1 комплект

14.3 Охлаждающая машина для фильтрации воды 1 комплект

15.Автоматическая система порционного взвешивания основного сырья 2 комплекта 6 кВт

15.1 Силос для хранения добавок Нержавеющая сталь 1,5куб. м

Три комплекта выпускного носика

Шейкер (для осыпания материалов) 4 комплекта

15.2. Диаметр шнекового конвейера 114 мм

Двигатель: 1,5 кВт Нержавеющая сталь 4 комплекта

15.3 Бункер для взвешивания добавок - Нержавеющая сталь

Полка для взвешивания-углеродистая сталь

Клапан

Датчик взвешивания три комплекта

16.транспортировочный ленточный конвейер для мешков 4 комплекта 3 кВт

16.1 Горизонтальный ленточный конвейер Длина: 4 м

Устанавливается перед упаковочной машиной для транспортировки продуктов
