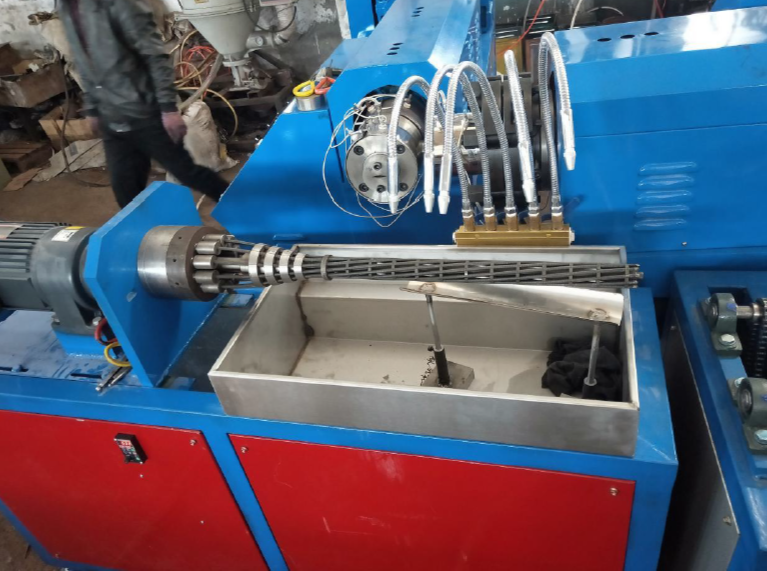

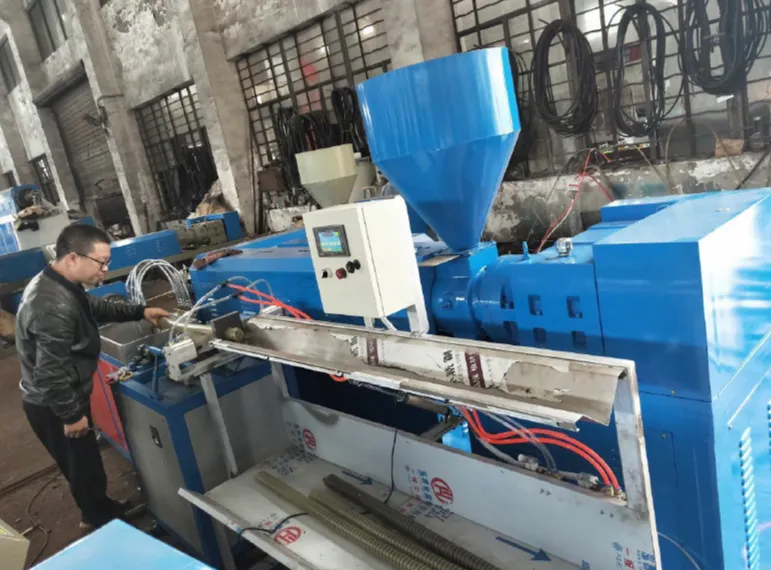

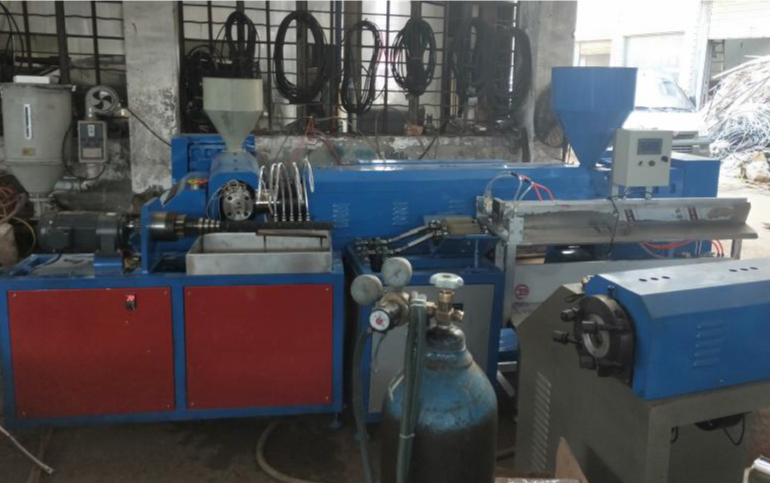

Линия производства коэкструзионных (гофрированных) труб, модель 20-63 мм

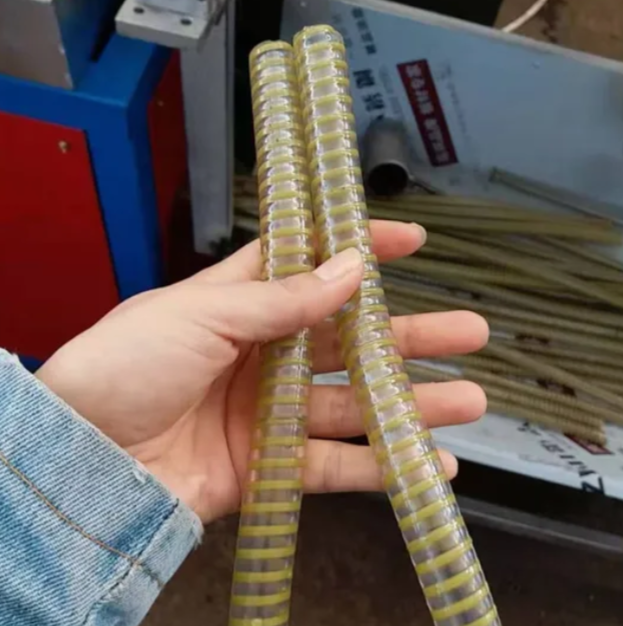

Линия для производства гофрированных труб методом коэкструзии. Оборудование предназначено для выпуска гибких гофрированных труб диаметром от 20 до 63 мм, используемых в кабельной промышленности, автомобилестроении, дренажных системах, строительстве и сельском хозяйстве. Два экструдера позволяют создавать двухслойные трубы с высокой прочностью и гибкостью.
Комплектация:

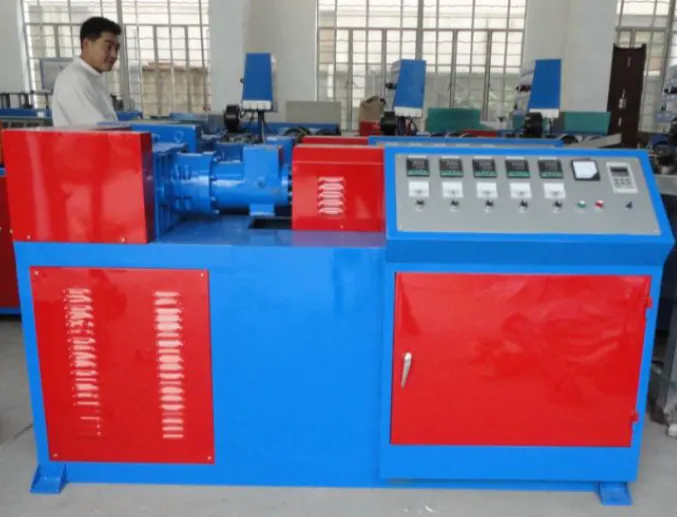

Экструдер SJ55/28HY - 1

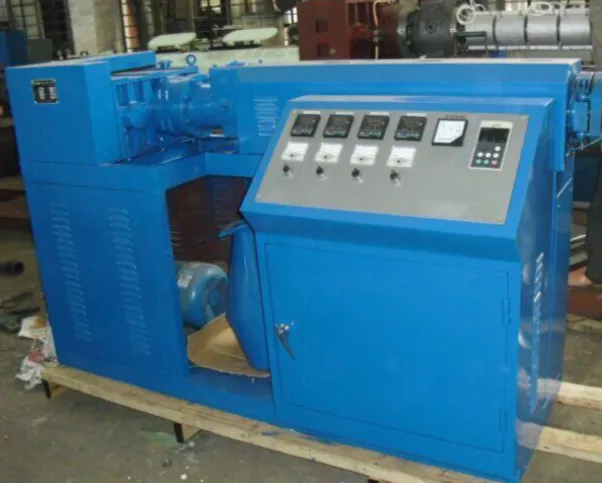

Экструдер SJ45/28HY - 1
Устройство резки, тяги и укладки - 1

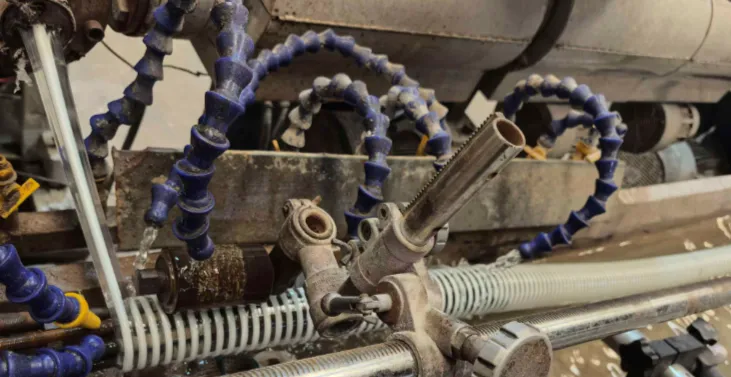

Формующая машина - 1
Формующая оснастка (матрица) - 20–63 мм
Напряжение двигателя: 380 В / 50 Гц / 3 фазы (возможно изменение по требованию заказчика).

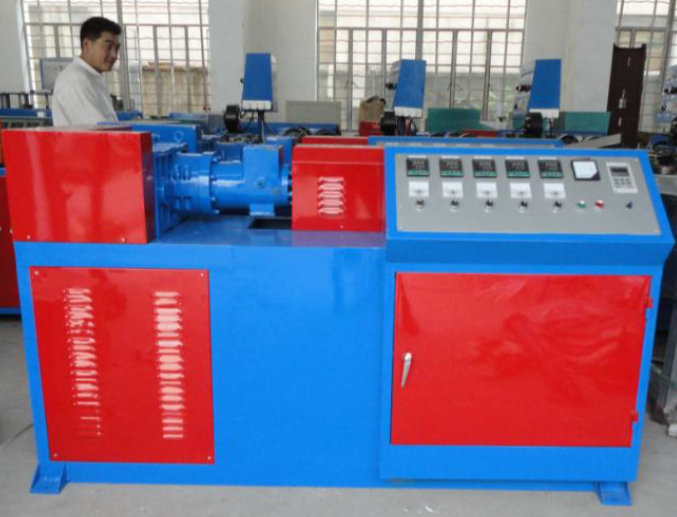

1. Оснащён редуктором с закалённой поверхностью зубьев, материал — 20CrMoTi.
2. Тип шнека: Шнек и цилиндр выполнены из материала 38CrMoAlA. Глубина азотирования: 0,5–0,7 мм. Диаметр шнека: 45 мм. Длина шнека: 45 × 28 мм. Соотношение L/D: 28:1.
3. Нагревательные элементы цилиндра: литой алюминий, нагрев в 4 зонах. Мощность нагрева: 3,6 кВт/зона.
4. Электрические компоненты: контактор DELIXI (специально для партнёров CASC) и цифровой интеллектуальный контроль температуры нагревателей; тепловое реле (DELIXI).
5. Главный двигатель: двигатель 7,5 кВт и частотный преобразователь 7,5 кВт (энергоэффективный), управление через инвертор ZONCN AC (производство Шанхай) (возможна замена на альтернативный вариант). Рабочее напряжение: 380 В / 50 Гц / 3 фазы (возможно изменение по требованию заказчика).
6. Охлаждающий вентилятор: охлаждение в 3 зонах. Мощность охлаждения: 0,18 кВт/зона.
7. Электрический пульт управления: оснащён двумя комплектами охлаждающих вентиляторов.

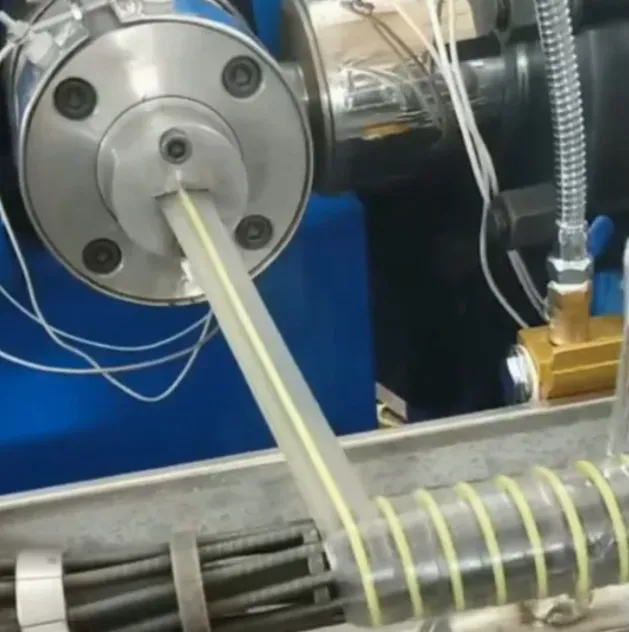

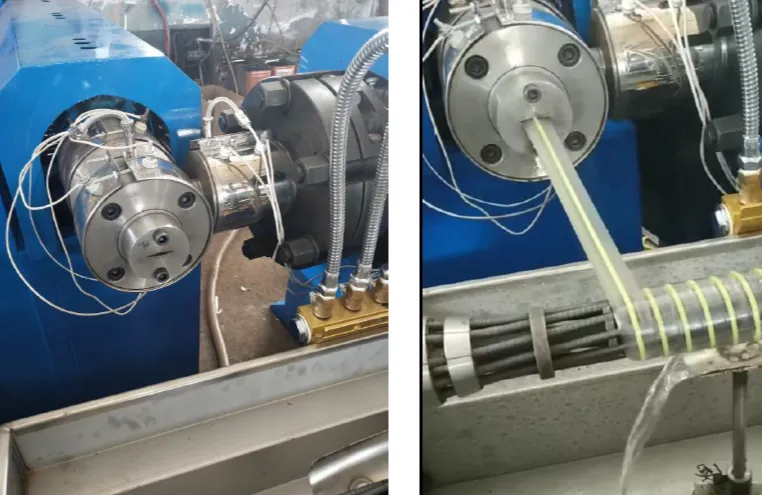

8. Головка (фильера): материал — 38CrMoAlA, обработка — азотирование и воронение. Материал нагревателей головки — нержавеющая сталь.

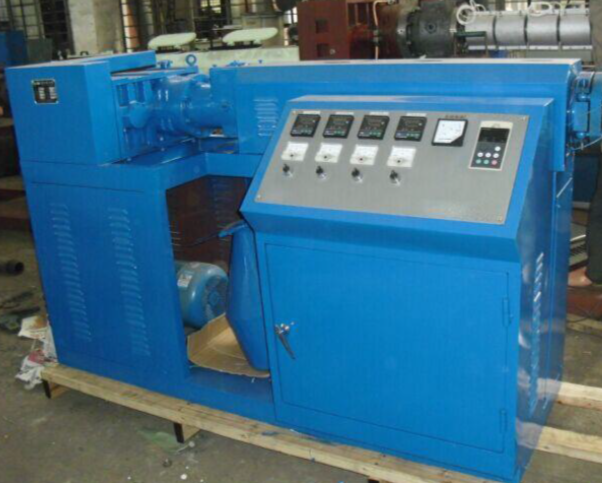

1. Оснащён редуктором с закалённой поверхностью зубьев (производство — Ханчжоу, провинция Чжэцзян); материал редуктора — 20CrMoTi; тип зубьев — косозубые; термообработка — цементация и шлифовка зубьев; тип соединения — ремённая передача.
2. Материал шнека и цилиндра (производство — Чжоушань, провинция Чжэцзян): 38CrMoAlA, упрочнённый азотированием. Глубина азотированного слоя: 0,6–0,7 мм. Твёрдость шнека: 840 HV. Частота вращения шнека: 20–90 об/мин. Твёрдость цилиндра: 940 HV. Материал головки шнека: легированная сталь. Диаметр шнека: 55 мм. Соотношение L/D: 28:1.
3. Нагреватели цилиндра: литой алюминий, нагрев в 5 зонах. Мощность нагрева: 3,6 кВт на зону. Охлаждение вентиляторами: мощность охлаждения — 0,25 кВт × 4.
4. Электрические компоненты: бренд DELIXI (один из ведущих производителей электрооборудования в Китае), цифровые контроллеры температуры.
5. Главный двигатель: 11 кВт (известный китайский бренд) и частотный преобразователь 11 кВт (энергоэффективный). Управление осуществляется через инвертор ZONCN AC (Шанхай). Двигатель оснащён защитой от перегрузки. Рабочее напряжение: 380 В / 50 Гц / 3 фазы (возможно изготовление двигателя по требованию заказчика).
6. Охлаждающие вентиляторы: охлаждение в 8 зонах. Количество вентиляторов: 4 комплекта. Мощность охлаждения: 0,25 кВт × 4.
7. Электрический пульт управления: оснащён двумя комплектами охлаждающих вентиляторов.
3. Формующая машина
В стоимость включены пуско-наладочные работы.
