Описание
Комплектация:
Камерная печь с пламенем на природном газе, 30 м². 1 компл.
В комплект входит: Полный комплект огнеупорных материалов для печи, а также футеровка дымохода и кирпичной трубы (металлоконструкции для печи предоставляются Покупателем, строительные материалы для кирпичной трубы предоставляются Покупателем).
Система нагрева материалопровода на природном газе. 14компл.
Всего 14 зон температурного контроля нагрева (трубопроводы природного газа предоставляются Клиентом)
Система воздушного охлаждения. 1компл.
Охлаждающие форсунки, металлорукав (вентилятор, главный воздуховод, металлоконструкции и т.д. предоставляются Клиентом)
Подающий материалопровод (загрузочный канал) 1 компл.
Полный комплект огнеупорных материалов для материалопровода (обычный металл закупается Покупателем)
Система сжигания природного газа 1 компл.
Система управления природным газом и сжатым воздухом, газовые горелки (8 рабочих, 4 резервных) (первичный воздух (сжатый воздух) предоставляется Покупателем, трубопровод подачи природного газа подводится Покупателем к фронту печи)
Оборудование реверсирования пламени 1 компл.
Приводная система подъема заслонок, заслонки, вентиляторы подачи вторичного воздуха (4 шт.) и т.д. (Обычный металл предоставляется Покупателем)
Оборудование дымовой заслонки 1омпл.
Чугунная заслонка, подъемный механизм (обычный металл предоставляется Покупателем)
Система барботажа в плавильном бассейне 1компл.
Воздушное охлаждение, непрерывный барботаж, автоматическое управление, 6 установок
Система автоматического контроля и отображения теплового режима печи.1 компл.
Система автоматического контроля температуры печи, уровня стекломассы, подачи шихты и реверсирования пламени; система автоматического реверсирования подачи вторичного воздуха; система отображения разрежения в дымоходе, давления в печи, температуры и т.д., а также система мониторинга
Дымовая труба высотой 40 метров (с основанием общей высотой 45 метров)1 компл. Стальная труба толщиной 8 мм, Ø 720 мм, длиной 40 метров. Стальной лист толщиной 2 см площадью 3,2 м², входной патрубок (юбка), лепестковая корзина (анкерное крепление), стальной трос и т.д. (Фундамент дымовой трубы, обычное кирпичное основание высотой 5 метров внизу обеспечивается Покупателем)
Формовочное оборудование

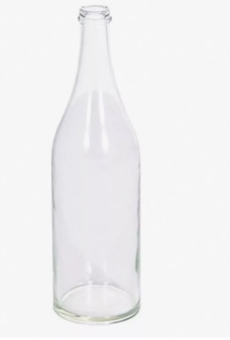

Система для производства бутылок
Электронный податчик с двойным сервоприводом (включая сервосистему распределения материала)
Машина состоит из 10 групп отдельных заготовок.
Система подачи с помощью черпака
Толкатель бутылок
Поперечный конвейер с чугунной зубчатой цепью
Печь для обжига
Ширина ленты 2.8 м, общая длина 30 м, энергоноситель - природный газ
Машина для нанесения парового покрытия на горячем участке
Машина для нанесения распылительного покрытия на холодном участке
Воздушный компрессор
Воздушное охлаждение/постоянный магнит, частотное регулирование, низкая скорость, 0.2 МПа, 32 м³/мин
Воздушный компрессор. 2 шт.
Воздушное охлаждение/постоянный магнит, частотное регулирование, низкая скорость, 0.3 МПа, 20 м³/мин
Воздушный компрессор
Воздушное охлаждение/постоянный магнит, частотное регулирование, 0.5 МПа, 4 м³/мин
Воздушный компрессор
Резервный агрегат/воздушное охлаждение/постоянный магнит, частотное регулирование, низкая скорость, 0.3 МПа, 30 м³/мин
Вентилятор охлаждения пресс-форм. 2 шт.
P=9800-11860 Па (20°C), G=7300-9000 м³/ч (электродвигатель: 55 кВт-2р). (Нормальная температура, конкретные требования согласовываются по чертежам, утвержденным заказчиком).
Система автоматической подачи сырья
Склад материалов проектируется заводом, производится силами Покупателя
Система автоматической дозирующей установки
Общая суточная производительность 100 тонн/день, включает три смесительные машины
Линия контроля и упаковки
Оптический контроль (фотоинспекция)
Комплексное тестирование
Полностью автоматическая линия паллетирования и упаковки
Запасные части на один год
Дополнение: Цех плавления должен быть оборудован мостовым краном. Для обеспечения требований строительства печи и монтажа оборудования.
В стоимость включены пуско-наладочные работы
