Описание

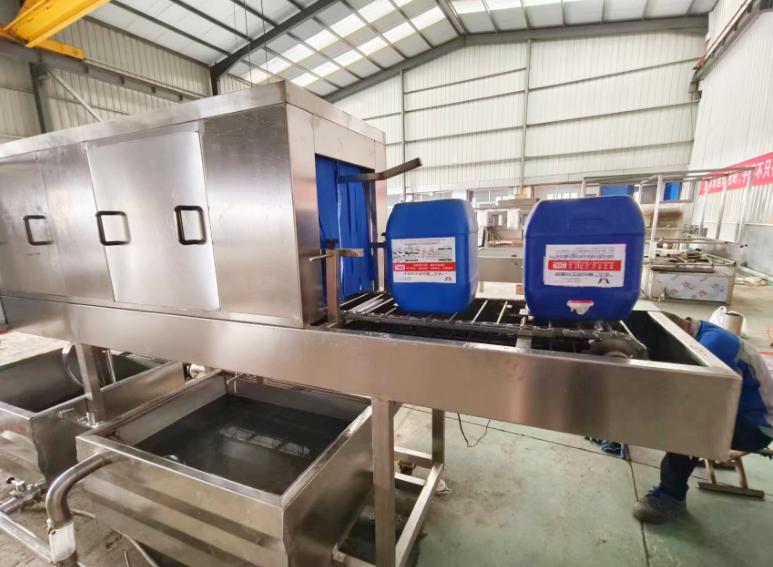

Данная машина спроектирована как проходная туннельная моечная машина для непрерывной работы с двумя операторами.
Данная моечная машина может очищать внутренние и внешние поверхности квадратных пластиковых ведер/контейнеров от прилипшей грязи, пыли и других загрязнений. (За исключением случаев сильного старения, повреждения, прочного прилипания загрязнений или длительного отсутствия очистки).
Технологический процесс:

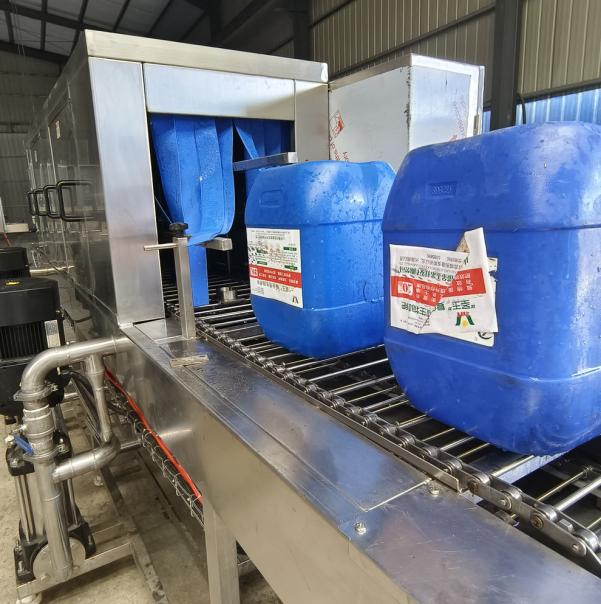

Оператор помещает ведро/контейнер, подлежащее мойке, в перевернутом положении на загрузочном участке оборудования. После обнаружения ведра начинается автоматическая мойка.
Первый этап: Наружная мойка
Используется многоступенчатый насос мощностью 5,5 кВт для предварительной мойки ведер. Расход воды данным насосом составляет 12 м³/ч, давление воды может достигать 1 МПа. Во время предварительной мойки одновременно обрабатываются 5 ведер. Снаружи установлены стационарные форсунки, чтобы обеспечить тщательную очистку внешних поверхностей всех ведер. Вода, использованная для мойки, проходит фильтрацию через сетчатый фильтр и затем возвращается в водяной бак для повторного использования. Это повышает эффективность использования водных ресурсов и обеспечивает устойчивость процесса мойки.
Второй этап: Внутренняя и наружная мойка
Используется многоступенчатый насос мощностью 5,5 кВт для ополаскивания внутренней и внешней сторон ведер. Расход воды данным насосом составляет 12 м³/ч, давление воды составляет 1 МПа. На этом этапе одновременно обрабатываются 5 ведер. Для наружной мойки используются стационарные форсунки, а для внутренней мойки применяются телескопические вращающиеся форсунки, приводимые в действие пневмоцилиндрами, чтобы гарантировать тщательную очистку как внутренних, так и внешних поверхностей ведер. Вода, использованная для ополаскивания, проходит фильтрацию через сетчатый фильтр и затем возвращается в водяной бак для повторного использования, что повышает эффективность использования водных ресурсов и обеспечивает устойчивость процесса мойки.
После завершения данного этапа обработки ведра/контейнеры поступают на разгрузочную позицию, где персонал перемещает их в зону хранения или использования.
Параметры:
Потребляемая мощность при очистке: 11.75 кВт
Габаритные размеры: приблизительно Д9150 × Ш1280 × В1520 мм
Производительность: 200 шт./час (скорость мойки регулируется)
Моющее средство: Водный раствор + непенообразующее чистящее средство
Объем бака для жидкости: приблизительно 0,3 м³
Температура моющей воды: Комнатная температура
Вход электропитания: Общая мощность около 11,75 кВт (без учета нагрева), 380 В, 50 Гц, трехфазная пятипроводная система
Моечные насосы: N=5,5 кВт, Q=12 м³/ч, H=91 м, всего 2 шт., вертикальные многоступенчатые насосы
Приводной двигатель: N=0,75 кВт
Компрессор не включен в стоимость
Давление сжатого воздуха: 0,6–0,8 МПа, постоянная подача
Диаметр воздушной линии: Φ8 мм
Давление воды на входе: Стандартное давление водопроводной воды 0,3 МПа, расход должен быть более 2 м³/час
Тип соединения: Наружная резьба DN25
Патрубок слива загрязнений: DN50 (слив и перелив имеют общий выходной патрубок)
Характеристики моечной машины
· Конструкция машины выполнена из листовой нержавеющей стали марки 304.
· Вода для мойки рециркулирует и повторно используется, что обеспечивает высокий коэффициент утилизации и сокращает отходы.
· Двухступенчатая фильтрация значительно увеличивает срок использования воды. Сетчатые фильтры съемные для очистки от загрязнений.
· Гигиеничный дизайн внутренней части оборудования с сатинированной (шлифованной) отделкой, отсутствуют труднодоступные для очистки места.
· Внутренние и внешние поверхности отполированы, отсутствуют острые углы. При нормальной эксплуатации не представляет опасности для оператора.
